평평한 콘크리트 지붕에 설치하는 태양광 발전 프로젝트에 적합한 이 밸러스트형 브래킷은 주요 스테인리스 스틸 부품을 사용하여 설치 효율성과 장기적인 신뢰성을 모두 만족시키는 고정 솔루션을 제공합니다. 시스템 본체는 공장에서 사전 조립되어 출고되므로 현장 설치 시에는 고정용 콘크리트 블록만 설치하면 되어, 지붕에 구멍을 뚫을 필요가 전혀 없습니다. 스테인리스 스틸 볼트, 커넥터 및 기타 핵심 부품은 습하고 비가 많이 오는 환경이나 해안 지역에서도 뛰어난 내식성을 제공합니다. 전체 구조는 10°, 15°, 20°의 다양한 경사각을 지원하여 지역별 일조량 변화에 유연하게 대응할 수 있습니다. 산업 및 상업용 건물의 대규모 발전소부터 개인 빌라의 소규모 시스템까지, 이 브래킷을 사용하면 기존 지붕 구조를 변경하지 않고도 태양광 패널을 신속하게 설치할 수 있습니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

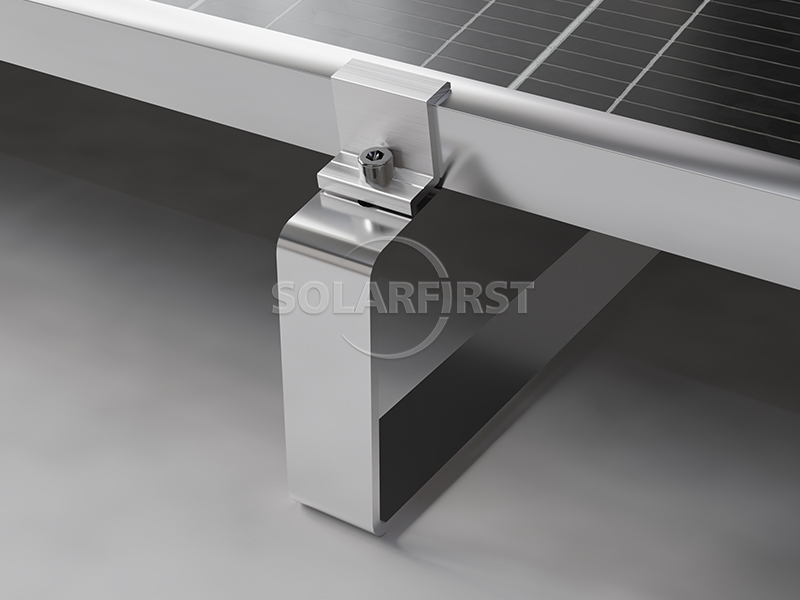

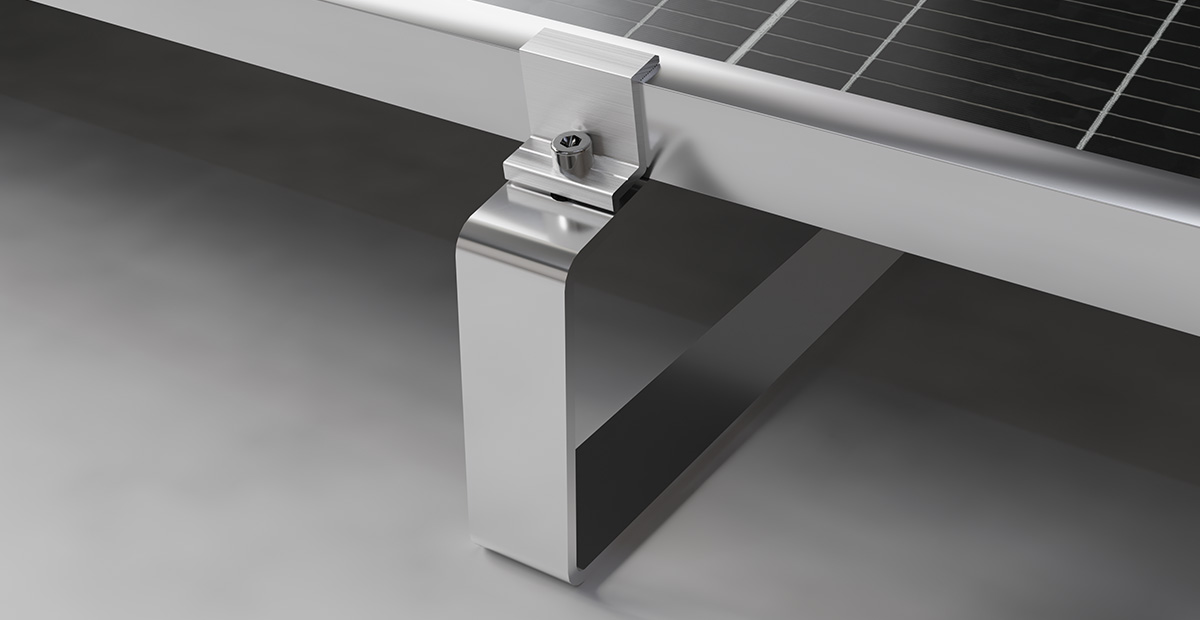

이 "평지붕용 태양광 패널 마운팅 브래킷 - 간소화된 밸러스트(스테인리스 스틸)"은 평평한 콘크리트 지붕에 태양광 패널을 설치하도록 설계된 솔루션입니다. 핵심 설계 개념은 브래킷 베이스에 놓인 콘크리트 블록의 중력을 이용하여 전체 시스템을 고정하는 것으로, 지붕에 구멍을 뚫을 필요 없이 비관통 설치를 가능하게 합니다. 전체 시스템은 모듈식 설계를 채택하여 주요 구조물이 공장에서 사전 조립되어 현장 조립 과정을 간소화합니다. 주요 연결 부품은 스테인리스 스틸(예: SUS304)로 제작되어 옥외 환경에서 장기간 내구성을 보장합니다.

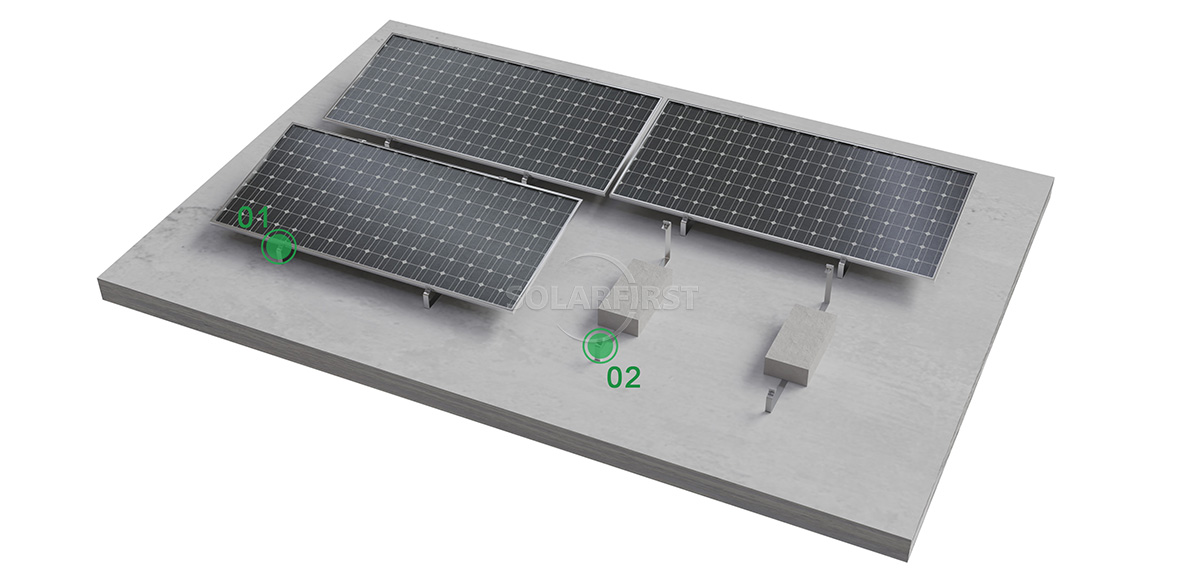

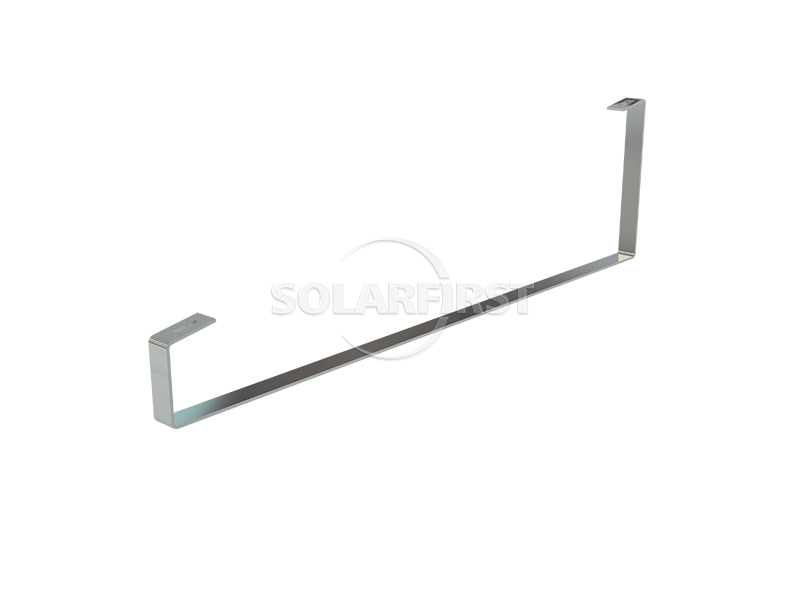

제품 구성 요소
이점
▶ 지붕 무결성 보호:
이 시스템은 지붕에 구멍을 뚫지 않는 비관통 설치 방식입니다. 이러한 설계는 천공으로 인한 방수 불량 및 누수 위험을 줄여 지붕의 원래 구조적 무결성을 더욱 효과적으로 보호합니다.
▶ 내후성 및 긴 수명:
시스템의 주요 구성 요소인 체결 부품 및 연결 부품은 내식성이 뛰어나고 다양한 옥외 환경에 적합한 304 스테인리스강으로 제작됩니다. 시스템의 전체 수명은 일반적으로 25년 이상입니다.
▶ 편리하고 효율적인 시공:
주요 지지 구조는 모듈식 설계와 고도의 사전 조립 공정을 채택하여 대부분의 준비 작업이 공장에서 완료되므로 현장 설치 과정이 크게 간소화되고 건설 시간과 인건비를 절감하는 데 도움이 됩니다.
▶ 유연한 유지보수 및 확장:
영구적인 고정 장치가 사용되지 않기 때문에, 지붕 수리나 시스템 유지 보수가 필요할 때 밸러스트 시스템을 비교적 쉽게 분해하고 재설치할 수 있습니다. 또한 모듈식 설계로 향후 시스템 확장이 용이합니다.
매개변수
| 설치 | 지상/콘크리트 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 10°, 15°, 20° |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 상업 및 산업용 건물: 쇼핑몰, 사무실 건물, 공장 작업장 등과 같은 넓은 콘크리트 지붕의 태양 에너지 프로젝트에 널리 사용됩니다.
▪ 지붕에 구멍을 뚫는 것이 허용되지 않는 경우: 특히 특수 방수층이 있는 건물이나 건물 관리 규정상 지붕에 드릴링 작업이 엄격히 금지된 건물에 적합합니다.
▪ 주거용 태양광 발전 시스템: 빌라나 자가 건축 주택의 평평한 지붕에 적합한 경우, 이 시스템은 간단한 주거용 태양광 발전 솔루션으로도 사용할 수 있습니다.
중요 사항:
▶ 설치 전 구조 평가:
설치 전에 지붕의 실제 하중 지지 능력을 전문가가 평가해야 합니다. 과도한 자갈은 지붕 구조에 문제를 일으킬 수 있으므로, 필요한 자갈의 무게와 분포는 계산을 통해 결정해야 합니다.
▶ 방수층 보호:
이 시스템은 드릴링이 필요하지 않지만, 브래킷 설치 시 브래킷과 지붕이 직접 접촉하는 부분에는 압력을 분산시키고 방수층의 마모를 방지하기 위해 고무 패드 또는 보호 매트를 깔아야 합니다.
▶ 디자인 검토:
이러한 유형의 브래킷을 사용하는 태양광 발전 프로젝트의 경우, 공급업체는 설계가 현지 기후 요건을 충족하는지 확인하기 위해 상세한 구조 계산서와 풍동 시험 보고서를 제공해야 합니다.
요약
평지붕용 태양광 패널 브래킷 - 간소화된 밸러스트(스테인리스 스틸)는 평지붕 태양광 패널 설치 시 발생하는 문제점을 해결하는 데 중점을 둔 완성도 높은 제품입니다. 물리적 밸러스트를 사용하여 지붕에 구멍을 뚫지 않고 설치할 수 있으며, 핵심 소재인 스테인리스 스틸은 시스템의 장기적인 신뢰성을 보장합니다. 모듈식 사전 조립 설계로 현장 시공 난이도를 효과적으로 낮추고, 견고한 구조와 유연한 설치 방식을 통해 상업, 산업 및 주거용 평지붕 태양광 프로젝트에 이상적인 선택입니다.

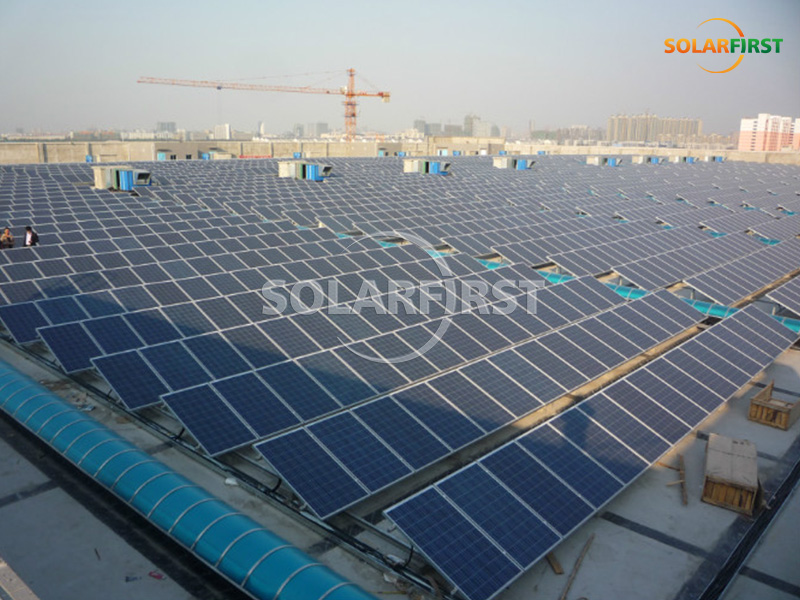

솔라 퍼스트 프로젝트 참고 자료
