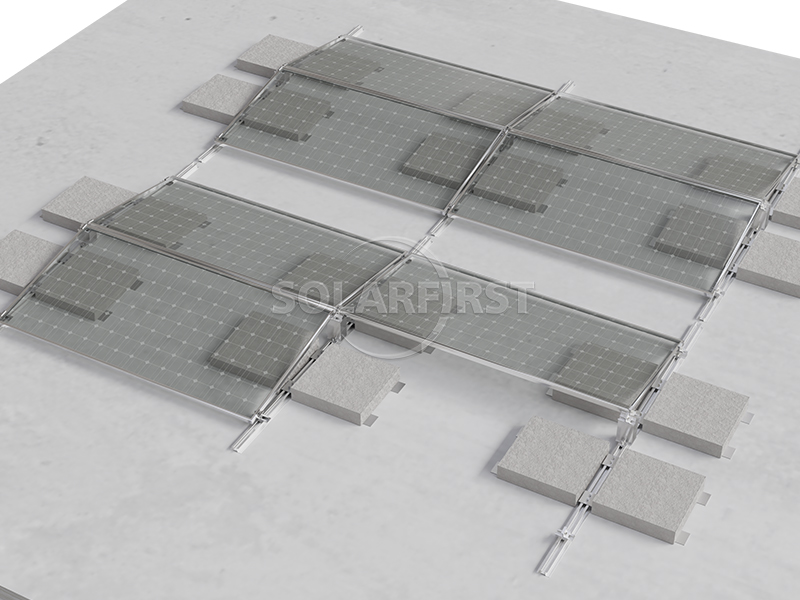

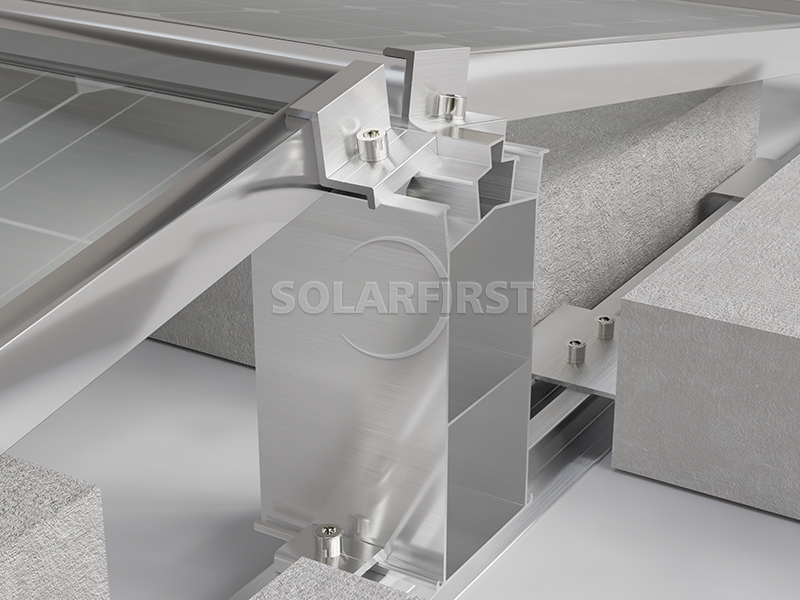

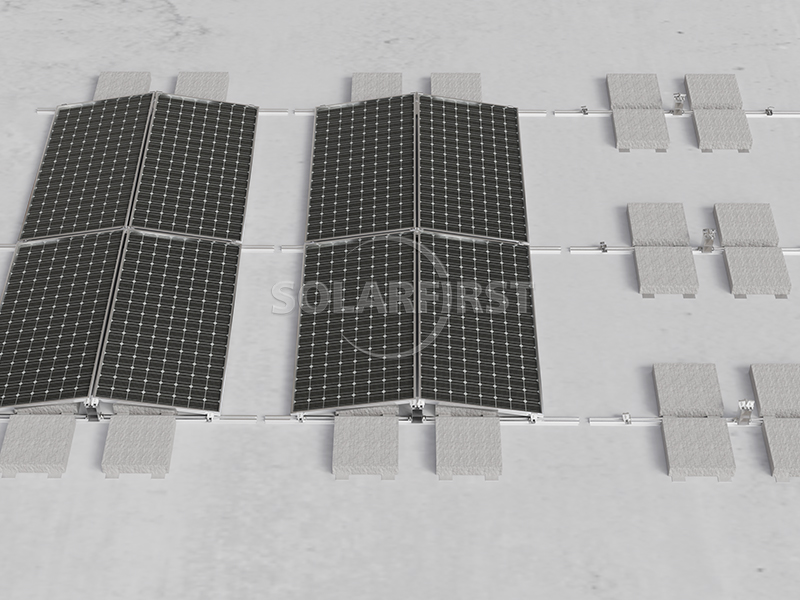

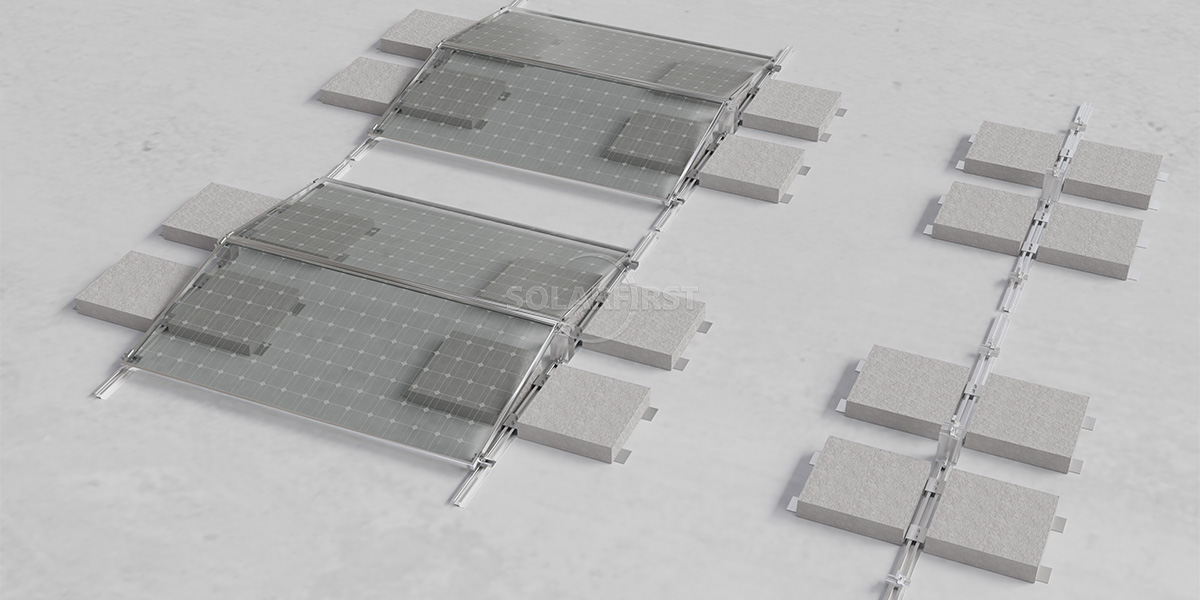

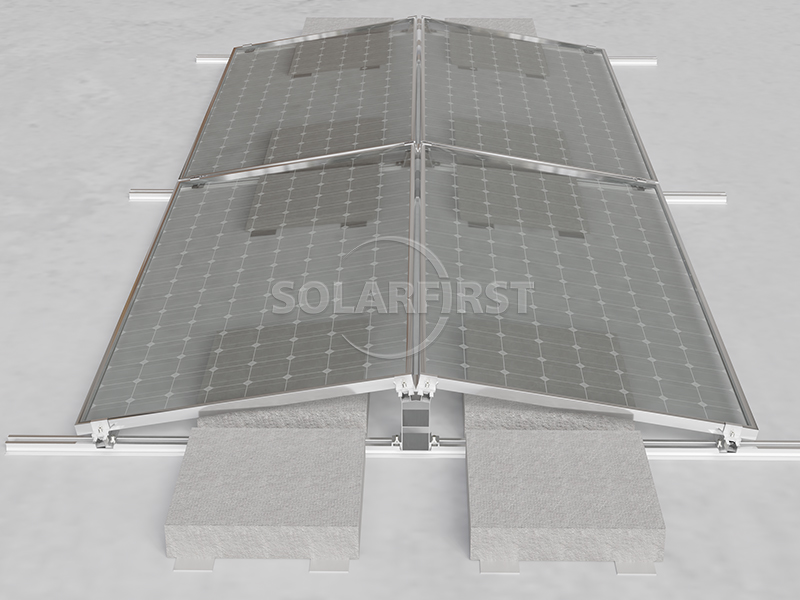

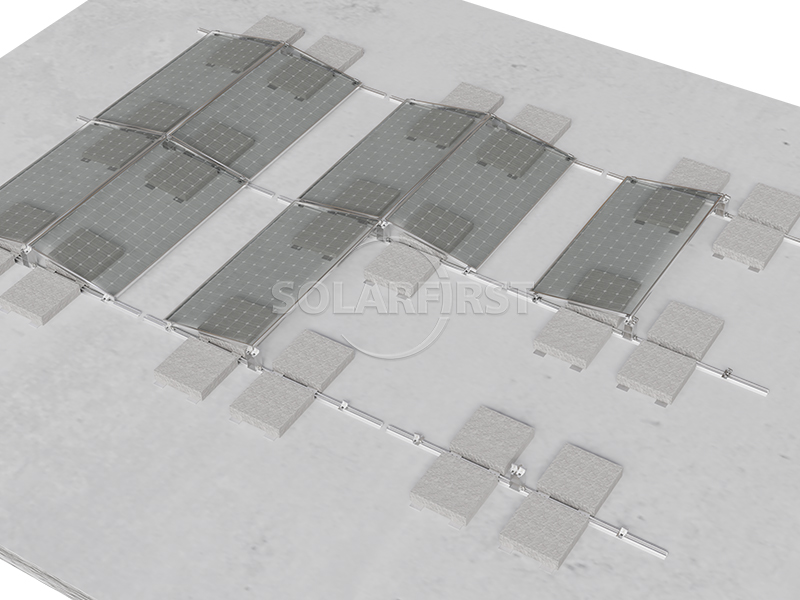

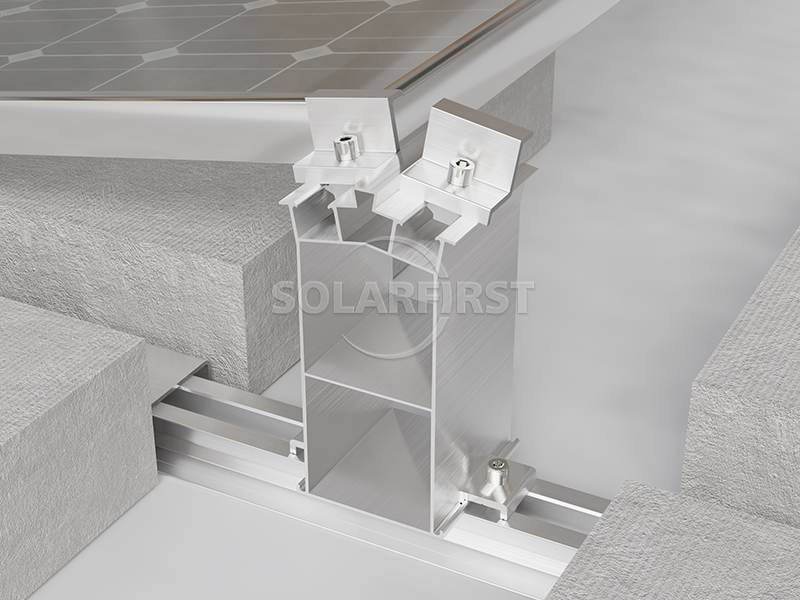

알루미늄 합금으로 제작된 양방향 밸러스트형 태양광 패널 브래킷은 평지붕 태양광 발전소에 적합한 비관통형 고정 브래킷 시스템입니다. 양방향 밸러스트 설계를 통해 브래킷의 앞면과 뒷면에 배치된 카운터웨이트 모듈(예: 프리캐스트 콘크리트 블록)을 이용하여 태양광 패널을 지붕 표면에 안정적으로 고정합니다. 전체 시스템은 고강도 알루미늄 합금으로 제작되어 콘크리트, 아스팔트, 루프 롤 등 다양한 평지붕 구조에 적합합니다. 드릴링이나 용접이 필요 없으므로 기존 지붕 구조를 변경하지 않고도 태양광 시스템을 설치할 수 있습니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명
평지붕용 PV 패널 고정 브래킷(양방향 밸러스트, 알루미늄 합금)은 평지붕 PV 발전소에 특화된 비관통형 태양광 패널 고정 솔루션입니다. 이 시스템은 패널을 지붕 표면에 앞뒤 방향으로 밸러스트 모듈(일반적으로 프리캐스트 콘크리트 블록 또는 강철 밸러스트)을 사용하여 고정합니다. 콘크리트, 아스팔트, 루프 롤 등 다양한 평지붕 구조에 적합합니다.
기존의 드릴링 기반 설치 방식과 달리, 이 제품은 중력을 이용한 밸러스트 고정 방식을 채택하여 기계적인 관통 없이 시스템의 안정성을 확보합니다. BM4 시리즈와 같은 주류 제품은 전면 및 후면 지지대 구조를 사용하여 특정 경사각이 필요한 평지붕 환경에 적합하며, 기존 지붕 구조를 변경하지 않고도 태양광 발전 시스템을 설치할 수 있습니다.

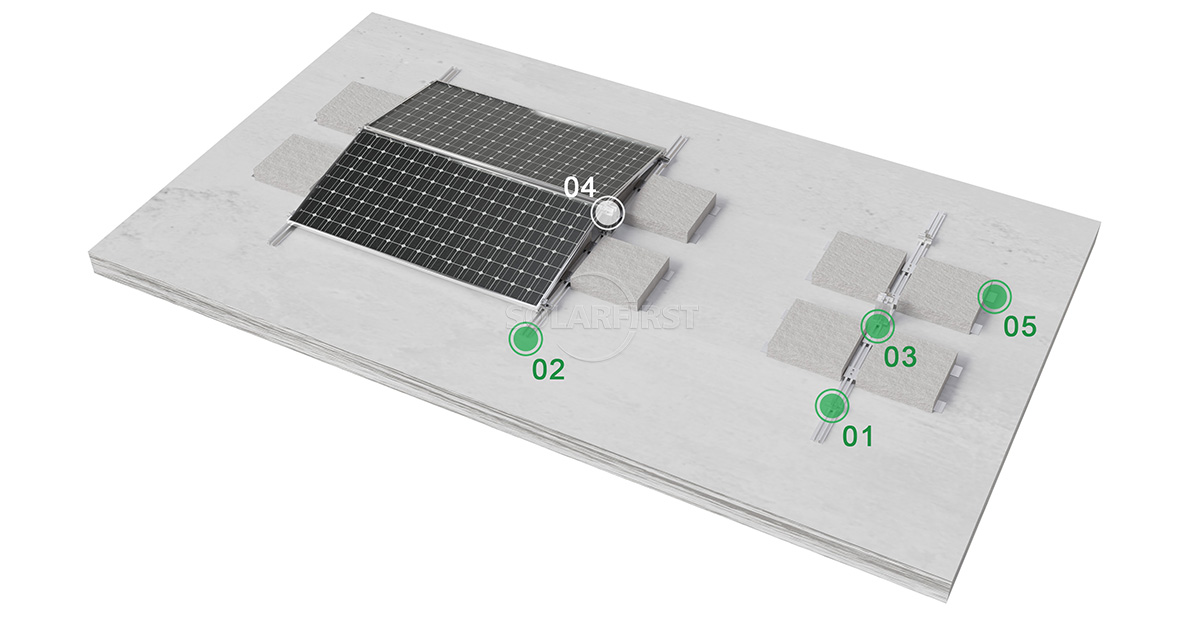

제품 구성 요소
이점
▪ 비침투형 설치: 드릴링이나 용접이 필요하지 않아 기존 지붕 방수 구조의 무결성을 유지하는 데 도움이 됩니다.
▪ 경량: 알루미늄 합금은 강철 무게의 약 1/3에 불과하여 지붕에 가해지는 하중을 줄여주므로, 특히 하중 지지력이 제한적인 기존 건물에 적합합니다.
▪ 높은 설치 효율: 모듈식 설계 덕분에 주요 구성 요소를 사전에 고도로 조립할 수 있으며, 현장에서 고정하는 데에는 일반적으로 하나의 도구만 필요합니다.
▪ 유연하고 조절 가능함: 설치 각도는 일반적으로 5°~30°이며, 지붕 모양과 프로젝트 요구 사항에 맞게 조정할 수 있습니다.
▪ 뛰어난 내후성: 양극 산화 처리된 표면과 스테인리스강 패스너의 조합은 산화, 염수 분무 및 부식에 대한 탁월한 저항성을 제공하며, 설계 수명은 약 25년 이상입니다.
매개변수
| 설치 | 지상/콘크리트 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 5, 10°, 15° |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 상업 및 산업용 지붕: 산업단지 내 공장, 물류창고 및 상업 단지를 위한 평지붕 분산형 태양광 발전 프로젝트.
▪ 주거용 평지붕: 다층 주거 건물 및 빌라, 특히 방수 성능이 매우 중요하고 지붕 손상이 바람직하지 않은 상황에 적합합니다.
▪ 기존 건물 리모델링: 하중 지지력이 제한적인 지붕에 태양광 발전 시스템을 설치하면 보강 필요성을 줄이고 구조적 위험을 완화할 수 있습니다.
▪ 강풍압 지역: 해안 지역 및 태풍 발생 가능 지역에서는 방풍림 설계가 시스템 안정성을 향상시킬 수 있습니다.
▪ 경량 철골 구조 지붕: 알루미늄 합금의 경량성은 경량 철골 지붕의 하중 지지 요구 사항을 줄일 수 있습니다.
중요 사항:
▶ 지붕 하중 지지력 평가:
지붕 구조물이 밸러스트 모듈 및 구성 요소의 총 중량을 견딜 수 있는지 확인하기 위해 설치 전에 전문적인 하중 지지력 계산이 필요합니다.
▶ 내풍 설계:
평형추 설계는 사업 부지의 기본 풍압, 건물 높이, 지붕 유형 등을 종합적으로 고려하여 계산해야 합니다. 풍동 데이터 또는 전문 소프트웨어를 참고하는 것이 좋습니다.
▶ 설치 시 기울기 각도 선택:
위도, 일사량 조건 및 실제 지붕 상태를 기준으로 선정되어 발전 효율과 시스템 안정성의 균형을 맞춥니다. 조정 가능한 시스템은 정기적인 기밀성 점검이 필요합니다.
▶ 방수 처리:
드릴링은 필요하지 않지만, 가이드 레일과 지붕의 접촉면 및 케이블 배선 지점에는 EPDM 고무 매트를 까는 등의 방수 조치가 여전히 필요합니다.
▶ 유지보수 접근 권한:
경사각이 큰 태양광 패널 시스템의 경우, 유지보수 통로와 청소 공간을 확보하는 것이 좋습니다.
▶ 옥상 시설물 설치 금지:
배기 파이프, 환기 장비, 에어컨, 피뢰침 등을 피하고 안전거리를 유지하십시오.
▶ 낙뢰 보호 접지:
지지 시스템은 접지 저항 요구 사항을 충족하면서 건물의 낙뢰 보호 접지망에 안정적으로 연결되어야 합니다.
▶ 규정 준수:
해당 계획은 지역 건축 법규 및 태양광 설치 기준을 준수해야 하며, 필요한 경우 승인을 받아야 합니다.
요약
평지붕용 양방향 밸러스트(알루미늄 합금) 태양광 브래킷은 안정적인 분산형 태양광 솔루션입니다. 밸러스트 고정 방식을 통해 지붕을 관통하지 않고 설치할 수 있으며, 자체 무게를 줄이면서도 지붕 구조의 안정성을 유지합니다. 모듈식 설계와 공장 사전 조립으로 현장 시공 시간을 단축할 수 있으며, 알루미늄 합금 소재와 양극 산화 처리로 장기간 내후성을 보장합니다. 이 제품은 최대 풍속 60m/s 및 적설량 1.4kN/m² 이상의 설계 요구 사항을 충족할 수 있습니다.산업 및 상업 프로젝트, 주거용 건물, 노후 건물 리모델링 등 다양한 시나리오에 적합합니다. 프로젝트 성공의 핵심은 초기 단계에서 철저한 구조 평가 및 풍압 저항 계산을 수행하고 실제 조건에 따라 적절한 밸러스트 구성을 선택하는 데 있습니다.
