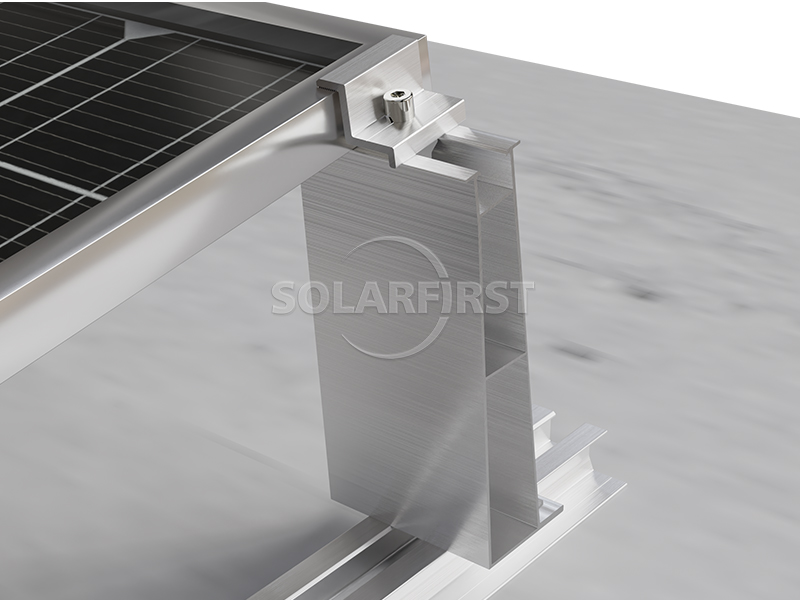

평지붕용으로 특별히 설계된 이 시스템은 고강도 알루미늄 합금과 삼각형 안정화 구조를 사용하며, 공장에서 사전 조립되어 출고됩니다. 콘크리트 밸러스트로 고정되어 지붕 손상을 방지하고 다양한 태양광 모듈과 호환되므로 평지붕 태양광 발전소의 안정적인 기반이 됩니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

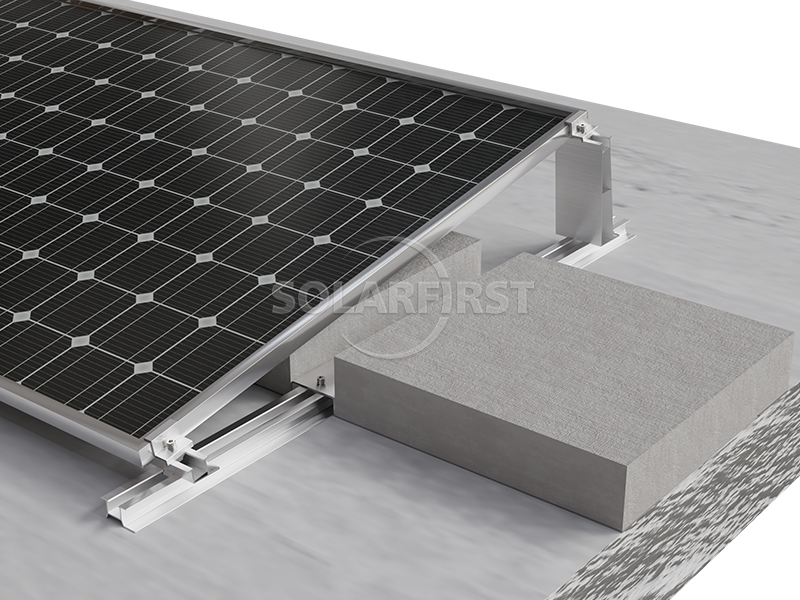

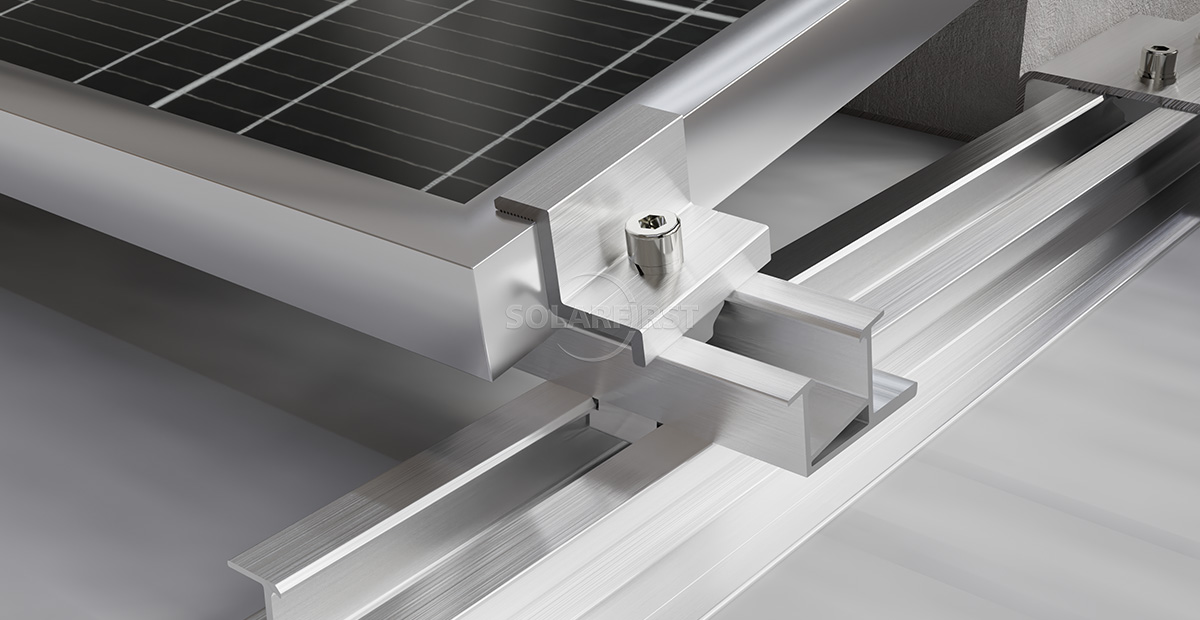

평지붕용 태양광 패널 장착 브래킷(단방향 밸러스트, 알루미늄 합금)은 평지붕 시공을 위해 개발된 비관통형 태양광 패널 지지 시스템입니다. 이 시스템은 알루미늄 합금을 주요 구조 재료로 사용하고 콘크리트 블록이나 카운터웨이트와 같은 밸러스트 블록을 이용하여 브래킷과 태양광 모듈을 지붕에 고정하므로, 기존 지붕 구조물에 구멍을 뚫거나 손상시킬 필요가 없습니다.
"단방향 밸러스트" 설계는 시스템의 설치 방향과 경사각이 고정되어 있어 특정 일조 방향이 요구되는 평지붕 발전소에 적합합니다. 조절식 또는 다방향 밸러스트 시스템과 비교하여 단방향 밸러스트 시스템은 구조가 단순하고 부품 수가 적어 자재 비용과 설치 복잡성을 줄이는 데 도움이 됩니다.

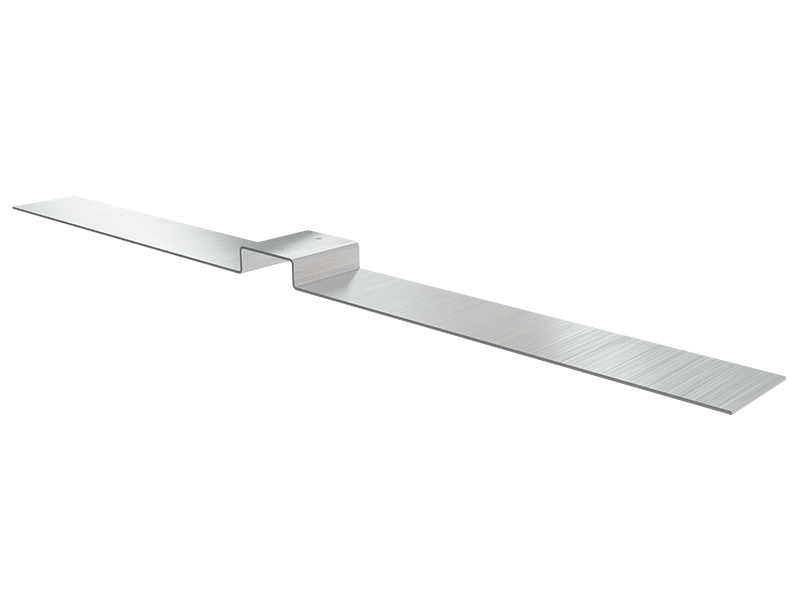

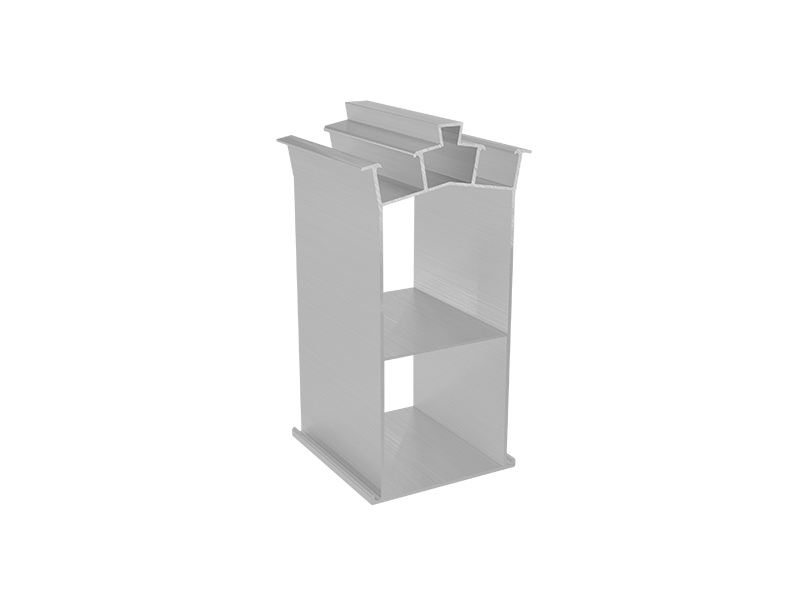

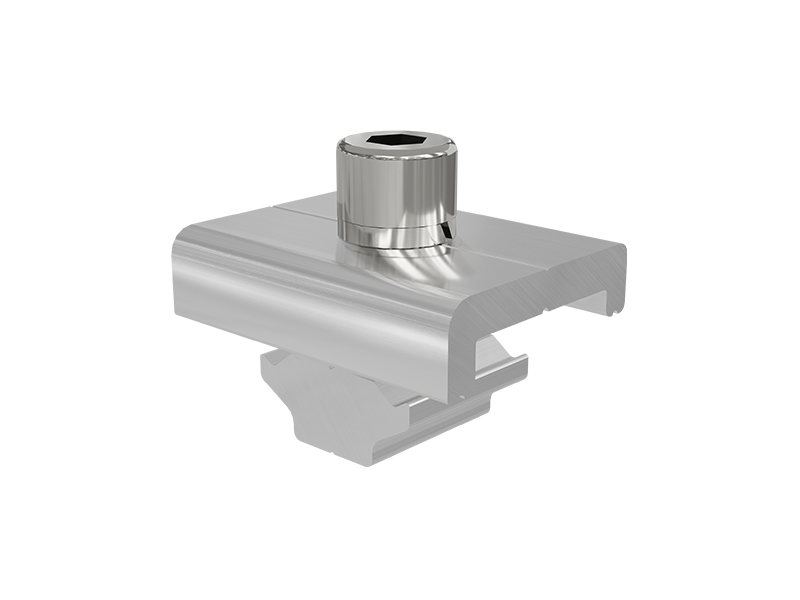

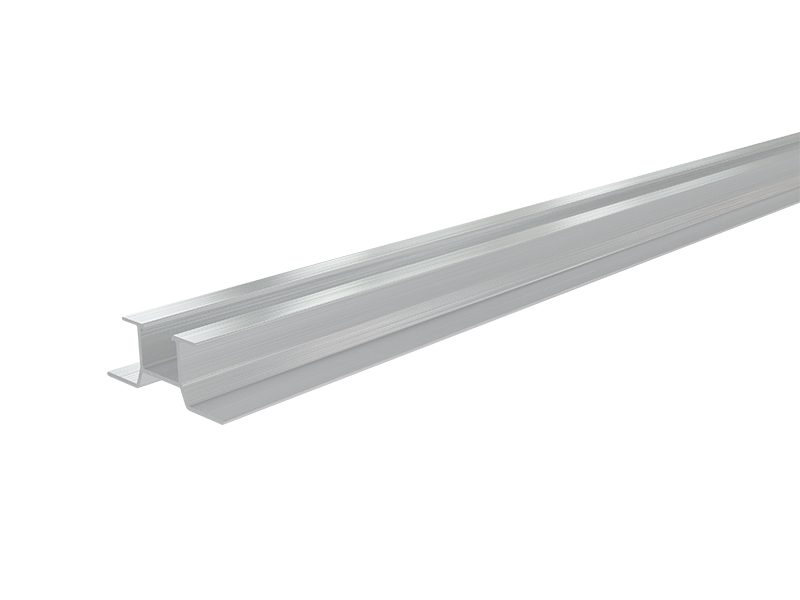

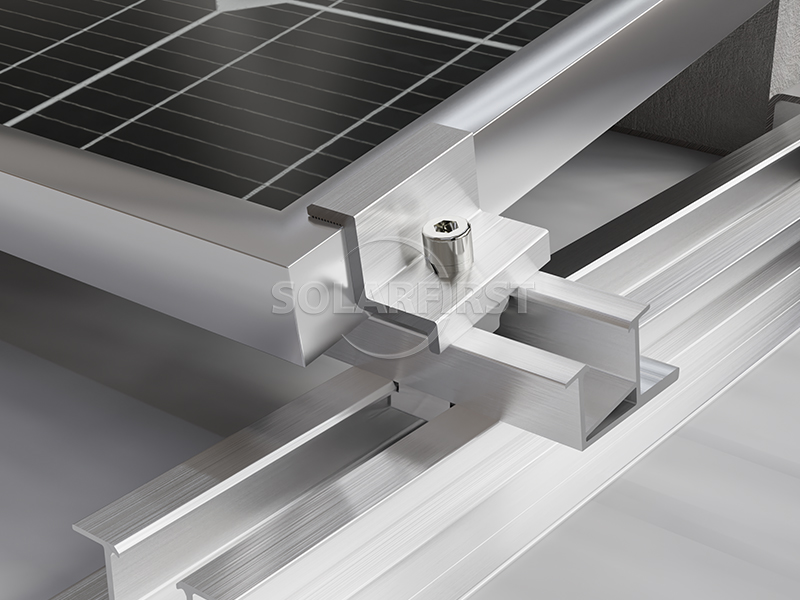

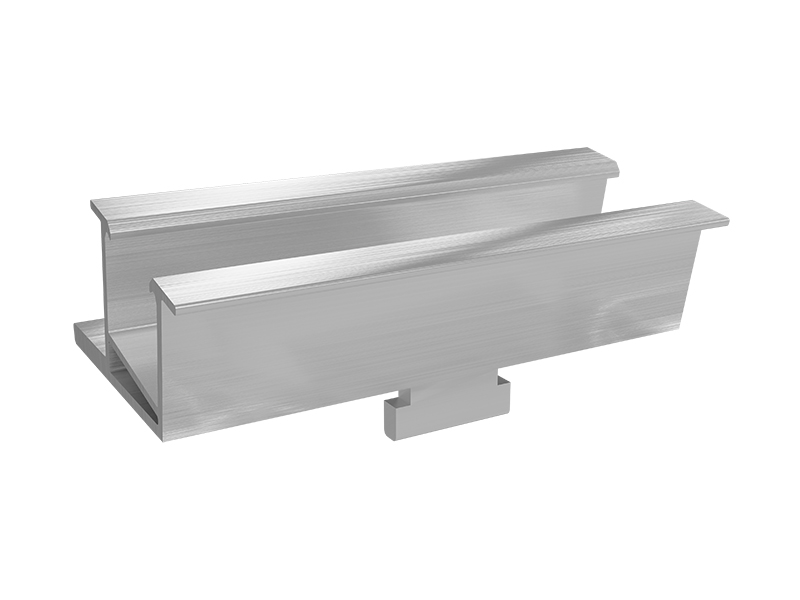

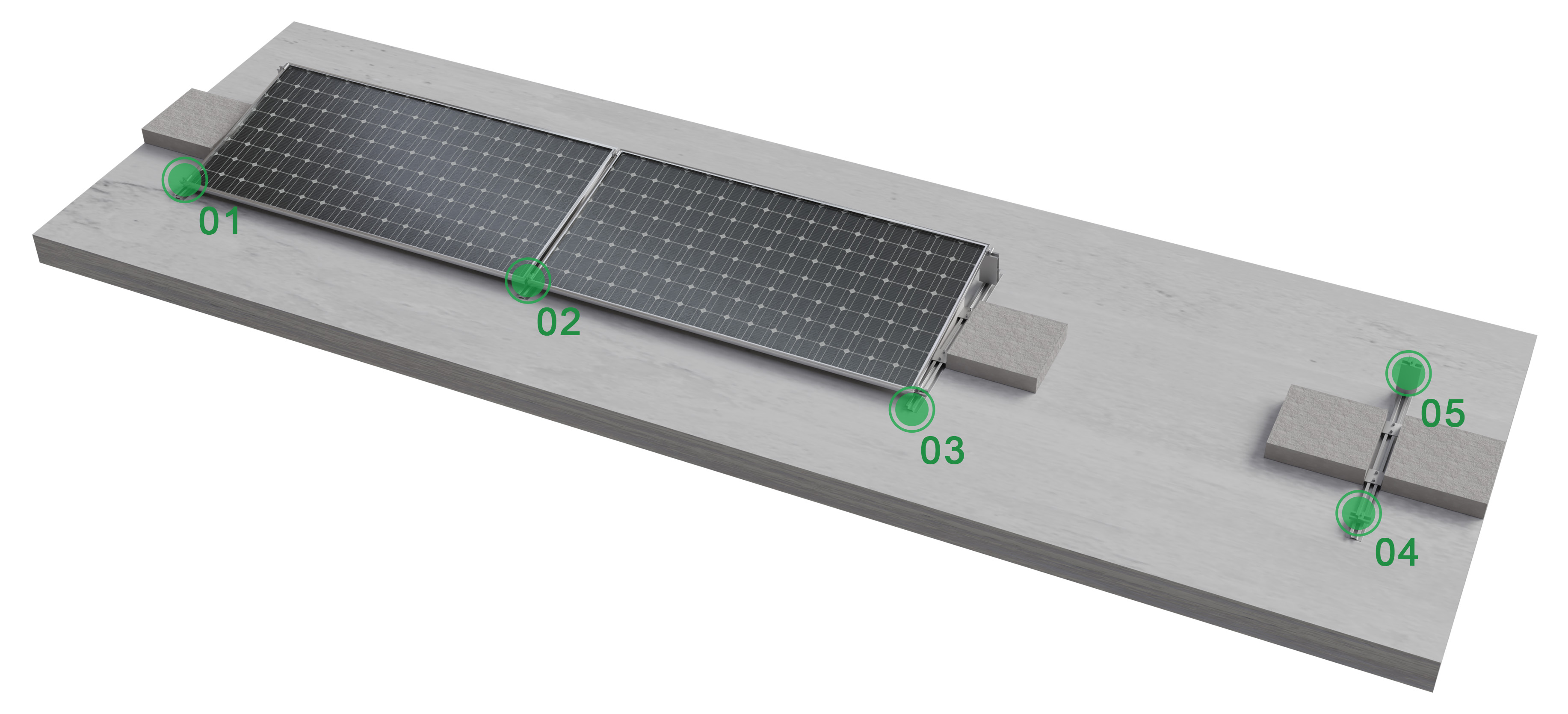

제품 구성 요소
이점
▶ 지붕 구조를 보호하는 비관통 설치 방식입니다.
이 시스템은 균형추를 이용한 고정 방식을 사용하여 지붕에 구멍을 뚫거나 용접할 필요가 없으므로 지붕의 원래 상태를 유지하고 설치 작업으로 인한 영향을 최소화합니다.
▶ 경량 설계로 지붕 하중을 줄였습니다.
주요 지지 구조는 고강도 알루미늄 합금으로 제작되어 전체 무게가 가볍습니다. 이는 지붕에 지속적으로 가해지는 하중 증가를 제어하면서 안정성을 확보하는 데 도움이 됩니다.
▶ 높은 설치 효율성을 위한 모듈식 구조:
시스템 구성 요소는 표준화되어 공장에서 제조되며, 대부분의 부품은 출고 전에 사전 조립됩니다. 현장 설치 시에는 최소한의 조임 작업만 필요하므로 건설 기간을 단축할 수 있습니다.
▶ 다양한 환경에 대한 내식성:
6005-T5와 같은 알루미늄 합금 소재에 양극 산화 표면 처리를 하면 습하고 염수 분무 환경에서 우수한 내식성을 제공하여 해안 지역과 같이 비가 많이 오고 습한 환경에 적합합니다.
▶ 유연한 레이아웃으로 다양한 지붕 형태에 적응 가능:
모듈식 설계 덕분에 지붕 모양, 구성 요소 크기 및 설치 용량 요구 사항에 따라 시스템을 유연하게 배치할 수 있어 복잡한 지붕 구조에도 적응할 수 있습니다.
▶ 방풍 설계로 시스템 안정성이 향상됩니다.
합리적인 구조 설계와 선택 사양인 풍향 편향 장치를 통해 이 시스템은 풍하중의 영향을 일정 수준까지 견딜 수 있어 태양광 발전 시스템의 전반적인 안정성을 향상시킵니다.
매개변수
| 설치 | 지상/콘크리트 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 5, 10°, 15° |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 상업 및 산업용 지붕: 산업단지 내 공장, 물류창고 및 상업 단지를 위한 평지붕 분산형 태양광 발전 프로젝트.
▪ 주거용 평지붕: 다층 주거 건물 및 빌라, 특히 방수 성능이 매우 중요하고 지붕 손상이 바람직하지 않은 상황에 적합합니다.
▪ 기존 건물 리모델링: 하중 지지력이 제한적인 지붕에 태양광 발전 시스템을 설치하면 보강 필요성을 줄이고 구조적 위험을 완화할 수 있습니다.
▪ 강풍압 지역: 해안 지역 및 태풍 발생 가능 지역에서는 방풍림 설계가 시스템 안정성을 향상시킬 수 있습니다.
▪ 경량 철골 구조 지붕: 알루미늄 합금의 경량성은 경량 철골 지붕의 하중 지지 요구 사항을 줄일 수 있습니다.
중요 사항:
▶ 지붕 하중 지지력 평가:
설치 전에 기존 지붕의 구조적 하중 지지력을 평가하여 태양광 시스템 자체 무게와 밸러스트의 총 하중을 견딜 수 있는지 확인하는 것이 좋습니다. 새로운 하중은 구조 설계에서 허용하는 범위 내에 있어야 하며, 필요한 경우 전문 기관에 시험 및 평가를 의뢰할 수 있습니다.
▶ 풍하중 및 적설하중 계산:
시스템의 밸러스트 중량은 다양한 환경 조건에서도 안정성을 확보하기 위해 프로젝트 위치의 기상 조건(최대 풍속, 기본 적설 압력)을 기반으로 계산해야 합니다. 밸러스트 중량 요구 사항은 지역에 따라 크게 다를 수 있습니다.
▶ 설치 각도 설계:
태양광 모듈의 발전 효율을 극대화하기 위해서는 설치 위치의 위도, 일조량, 음영 등을 종합적으로 고려하여 설치 경사각을 결정해야 합니다. 경사각이 10° 미만일 경우에는 유지보수 및 수동 청소를 위한 통로를 확보하는 것이 좋습니다.
▶ 지붕 배수 고려 사항:
태양광 패널 브래킷을 설치할 때, 브래킷 구성 요소나 밸러스트 블록이 배수구를 막거나 처마 배수 경로에 영향을 주지 않도록 기존 지붕 배수 시스템을 막지 않도록 해야 합니다. 구역별 또는 간헐적 배수 방식을 사용하여 배수 요구 사항을 충족할 수 있습니다.
▶ 건설 현장 안전 관리:
옥상 작업 시에는 안전 예방 조치를 취해야 합니다. 태양광 모듈은 보관, 취급 및 인양 과정에서 충돌이나 손상으로부터 보호해야 합니다. 설치 후에는 옥상 가장자리와 작업자가 접근할 수 있는 구역에 필요한 안전 경고 표지판을 설치하는 것을 고려해야 합니다.
▶ 유지보수 및 점검:
지지 구조물의 고정 장치가 헐거워졌는지, 알루미늄 합금 부품에 부식이나 손상이 있는지 정기적으로 점검하고, 눈이 많이 오는 지역에서는 태양광 모듈 표면의 눈을 즉시 제거하여 시스템의 정상적인 작동을 보장하는 것이 좋습니다.
▶ 전문적인 디자인 및 선정:
지지 구조물 선정, 구조 설계 및 밸러스트 구성은 경험에만 의존하지 않도록 전문 기관이나 숙련된 기술자가 계산해야 합니다.
요약
평지붕용 태양광(PV) 브래킷 - 단방향 밸러스트(알루미늄 합금) -은 평지붕 태양광 발전소를 위해 설계된 비관통형 지지 솔루션입니다. 이 시스템은 압출 알루미늄 합금 프로파일을 주요 구조 부품으로 사용하며, 밸러스트 카운터웨이트를 통해 고정됩니다. 경량 구조, 내식성 및 모듈식 설치가 특징입니다. 단방향 고정 설계로 시스템 구조가 단순화되고 부품 수가 줄어들어 자재 비용과 설치 복잡성을 낮추는 데 도움이 됩니다.
본 제품은 산업 및 상업용 플랜트 지붕, 상업용 건물, 주거용 평지붕에 적합하며, 특히 드릴링이 불가능하거나 지붕 하중 제어가 필요한 지붕 조건에 적합합니다. 밸러스트 브래킷은 관통형 앵커링 솔루션만큼 내풍성이 뛰어나지는 않지만, 적절한 균형추 설계와 선택 사양인 풍향 편향 장치를 통해 다양한 환경 조건에서도 비교적 안정적인 성능을 유지할 수 있습니다.

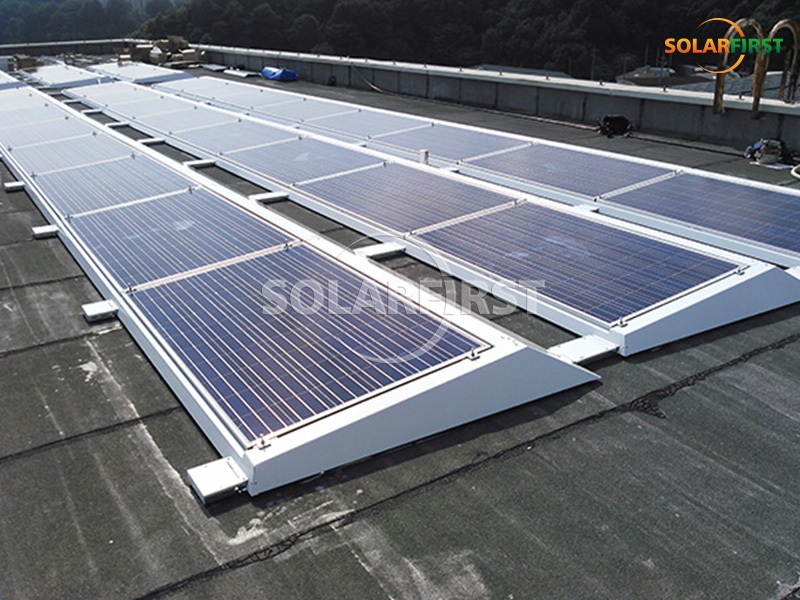

솔라 퍼스트 프로젝트 참고 자료
