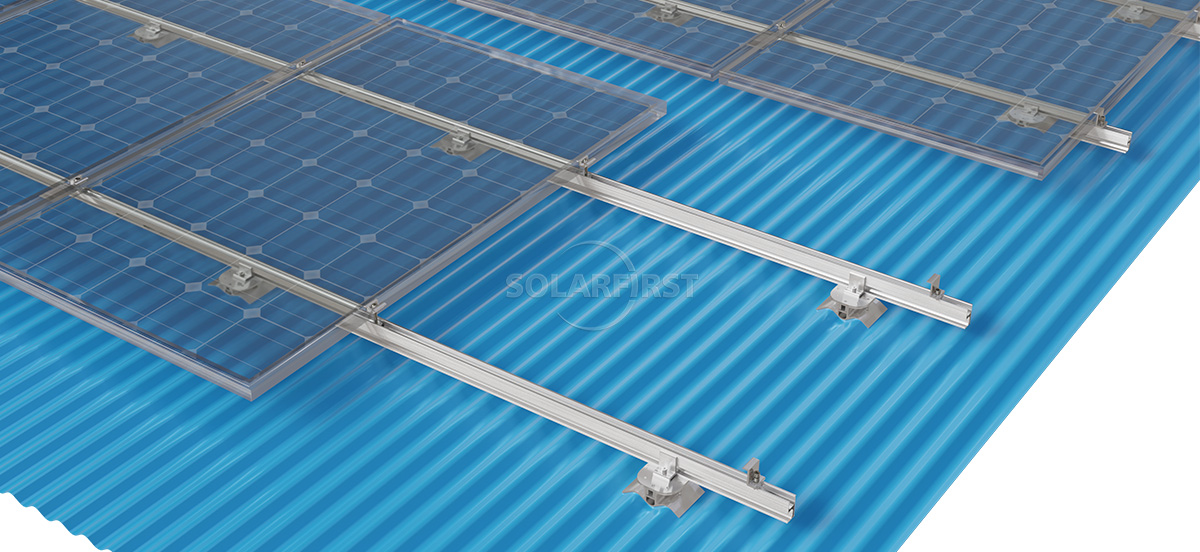

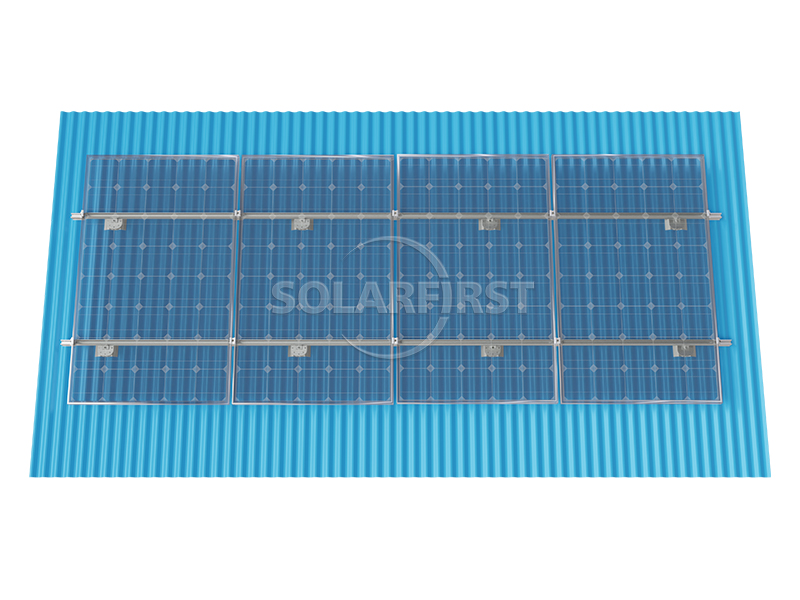

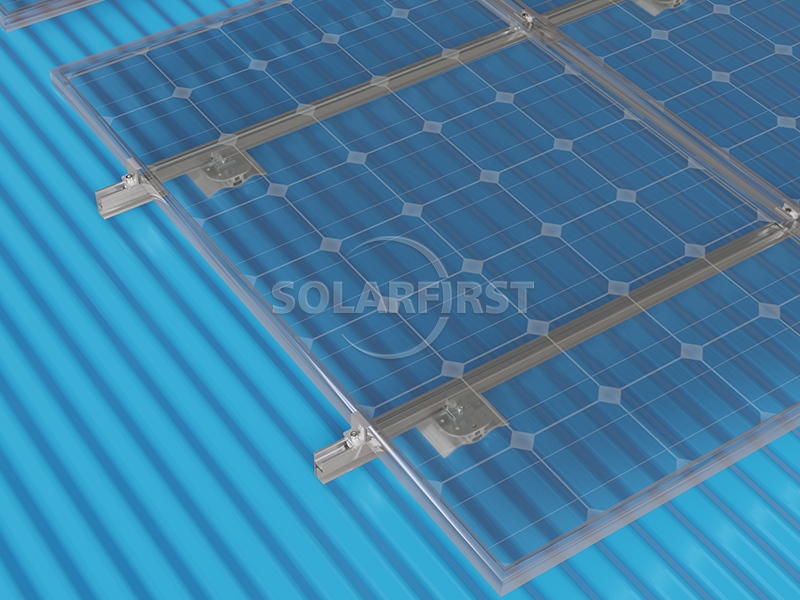

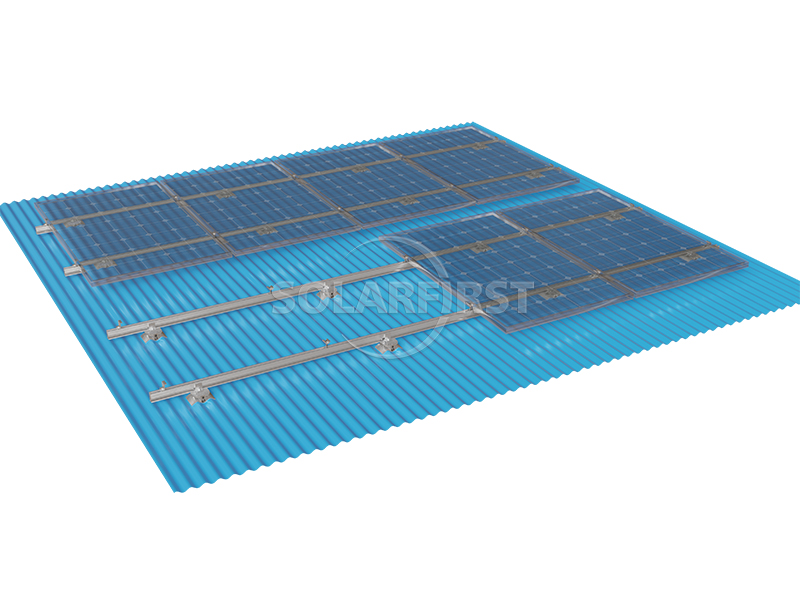

물결 모양의 클램프는 골형 강판 지붕 타일에 맞게 특별히 설계되었습니다. 곡선형 하단면은 타일의 돌출부에 밀착되며, 셀프 태핑 나사를 사용하여 서까래를 고정함으로써 태양광 패널 브래킷의 안정적인 설치를 보장합니다. 알루미늄 합금으로 제작되어 내후성이 뛰어나고 내구성이 우수하며 설치가 간편합니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명
골형 강판 클램프는 골형 강판(즉, 사인파형 또는 호형 골형 강판) 지붕용으로 특별히 설계된 태양광 패널 지지 연결 장치입니다. 골형 강판은 마루와 골 사이의 연속적이고 둥근 전환이 특징이며, 초기 공장, 창고 및 차고에서 흔히 볼 수 있습니다.

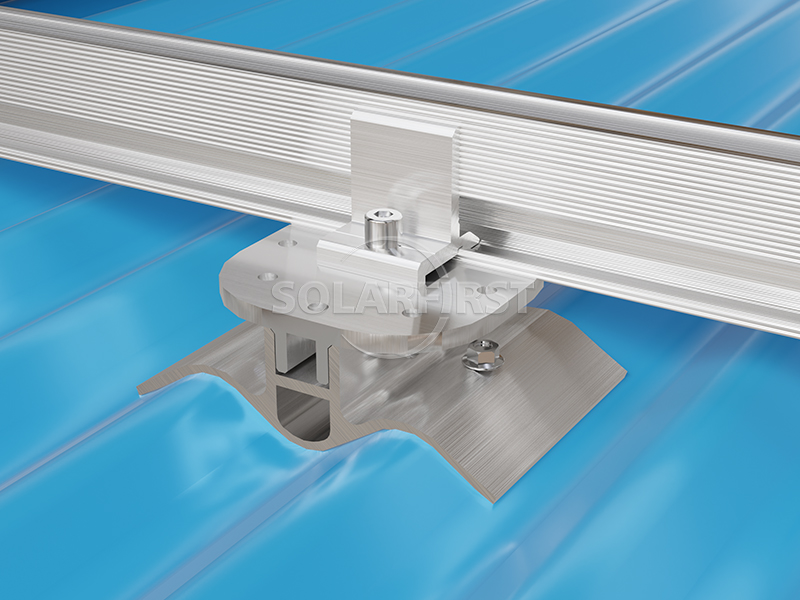

클램프 하단은 골판형 강판의 곡선에 완벽하게 밀착되도록 곡면으로 설계되었습니다. 스테인리스 스틸 셀프 태핑 나사가 클램프의 베이스 플레이트와 골판형 강판을 관통하여 아래쪽 지붕의 철근에 단단히 고정됩니다. 이로써 태양광 모듈과 지지 구조물의 하중이 건물 본체로 안전하게 전달되어 전체 태양광 시스템이 뛰어난 내풍성과 내설성을 확보하게 됩니다.

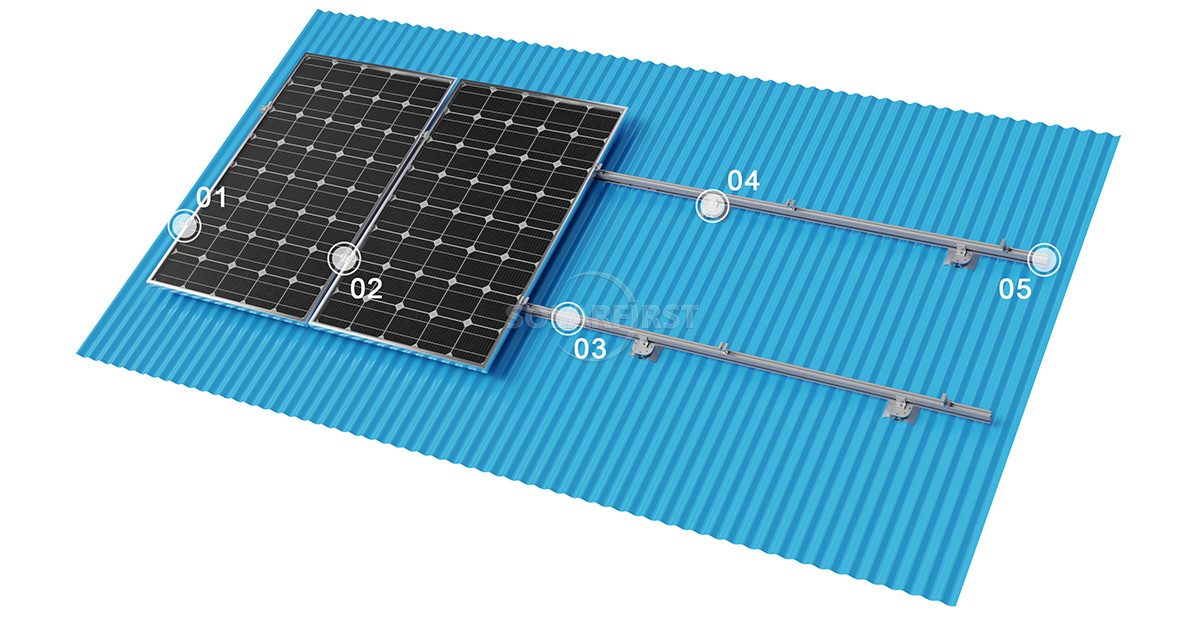

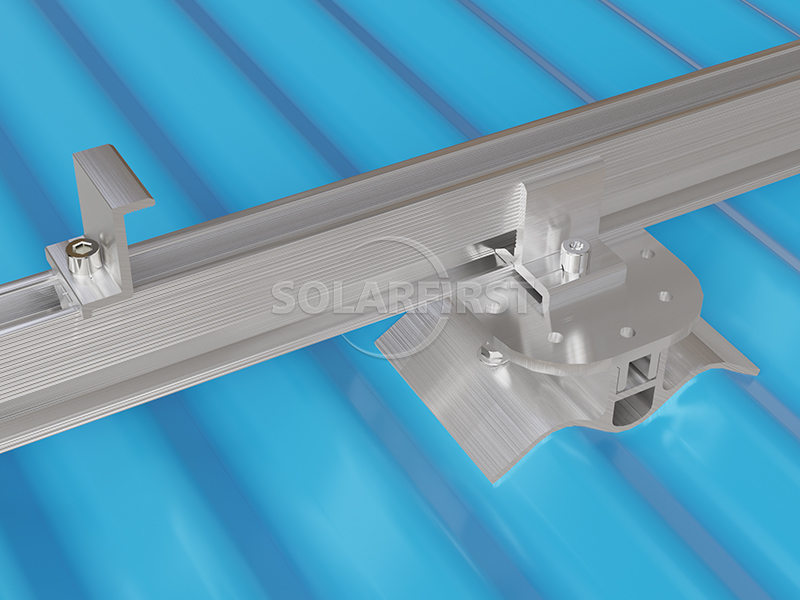

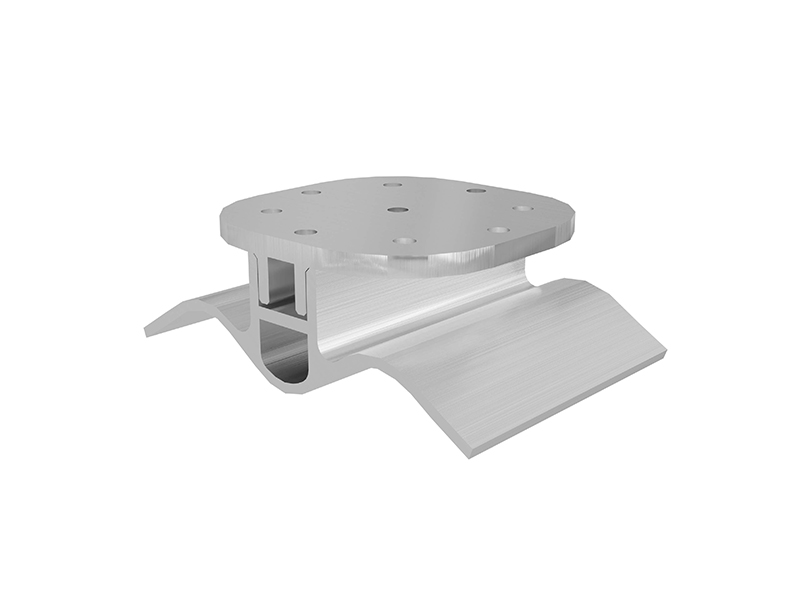

제품 구성 요소
장점
▶ 몸에 꼭 맞는 형태, 균일한 응력 분포
클램프 하단의 곡률이 골판형 타일의 굴곡과 완벽하게 일치하여 고정 후 타일 표면 손상을 방지합니다. 넓은 접촉면은 응력을 고르게 분산시켜 줍니다.
▶ 구조적 안전성, 강풍 저항성
하중은 풍속 12를 초과하는 바람에도 견딜 수 있는 서까래에 직접 전달되어 태양광 발전소 안전 기준을 충족합니다.
▶ 간편 설치
모듈식 설계 덕분에 현장에서 가이드 레일을 위치시키고 잠그고 고정하기만 하면 되므로 시공 효율이 매우 높습니다.
▶ 내구성이 뛰어난 소재
C6063-T5 알루미늄 합금으로 제작되었으며, 부식 방지를 위해 양극 산화 처리되었고, 옥외 사용 수명은 25년 이상입니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 컴포넌트 지향 | 수평/수직, 유연한 배치 |
| 적용 가능한 구성 요소 | 프레임형 및 프레임리스형 태양광 모듈과 호환 가능 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오

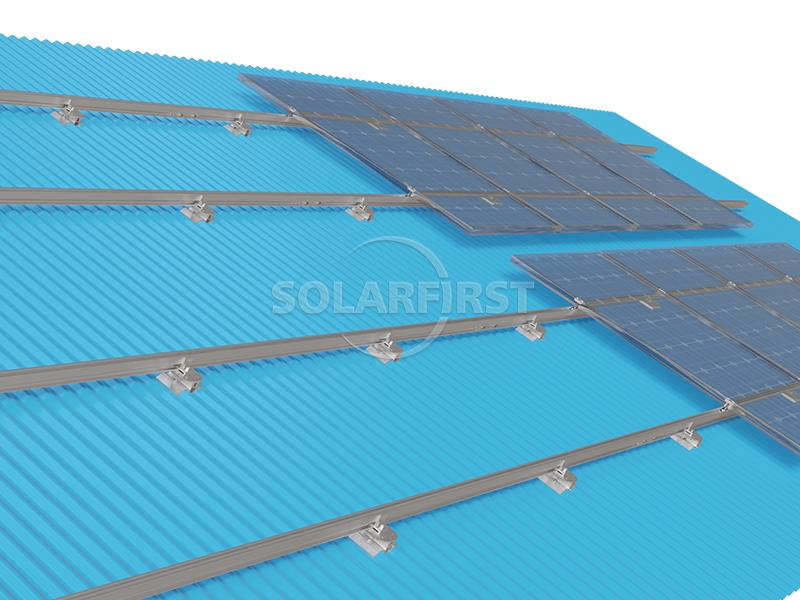

▪ 오래된 공장 지붕: 특히, 골판형 강판을 사용하여 경량 철골 공장 지붕을 태양광(PV) 설비로 개조하는 경우.
▪ 농업용 온실: 아치형 골판형 강판 지붕을 가진 온실 및 가축 축사.
▪ 임시 또는 단순 구조물: 주차장, 창고 등의 골판형 강판 지붕에 태양광 패널 설치.
▪ 분산형 태양광 발전소: 골판형 강판을 지붕재로 사용하는 모든 산업, 상업 또는 주거 프로젝트.
중요 사항:
▶ 타일 유형 확인
골판지의 폭, 높이, 곡률을 미리 측정하십시오. 곡률이 완벽하게 일치하는 클램프를 선택하십시오. 그렇지 않으면 제대로 고정되지 않거나 골판지 표면이 손상될 수 있습니다.
▶ 서까래 표적화는 필수적입니다.
셀프 태핑 나사는 골판형 강판을 관통하여 아래쪽 철근 도리까지 박아 넣어야 합니다(유효 깊이 ≥ 20mm). 단순히 강판에 고정해서는 안 됩니다.
▶ 철저한 방수 처리
셀프 태핑 나사 관통 지점에는 EPDM 방수 와셔를 설치해야 하며, 나사 머리와 클램프 사이의 접촉면에는 내후성 실리콘 실런트(예: Dow Corning 또는 Sika)를 도포해야 합니다.
▶ 토크 제어
셀프 태핑 나사를 조일 때 나사산이 마모되거나 홈이 찌그러지지 않도록 과도한 토크를 사용하지 마십시오. 육각 소켓 헤드 캡 나사는 풀림을 방지하기 위해 규정된 토크 값으로 조여야 합니다.
▶ 정기 점검
볼트 풀림 및 실런트 노화 여부는 6개월마다 또는 강풍이 분 후에 점검하는 것이 좋습니다.
요약
골형 클램프는 아치형 골판 강판(아치형 골판 강판)에 특화된 태양광 지지대 연결 솔루션입니다. 핵심 설계는 아치형 결합 방식과 셀프 태핑 나사를 결합하여 견고한 고정을 제공하고, 하중을 지붕 서까래로 안전하게 전달하여 태양광 발전소의 안정적인 설치를 보장합니다.
골판형 클램프를 선택할 때는 판재 종류를 정확히 맞춰야 합니다. 스테인리스 스틸 셀프 태핑 나사와 확실한 방수 조치를 함께 사용해야 하며, 설치 토크 요구 사항을 엄격히 준수해야 합니다. 그래야만 태양광 발전 시스템의 안전성, 안정성, 누수 없는 작동을 20년 수명 동안 보장할 수 있습니다.
