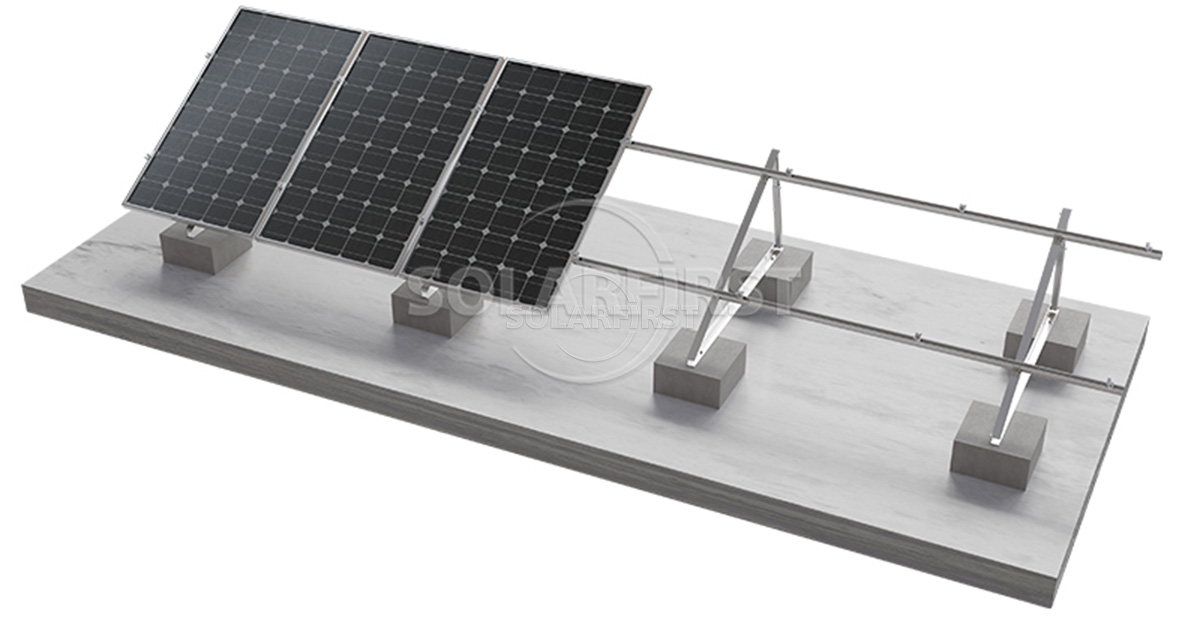

조절식 삼각대는 평지붕 태양광(PV) 시스템을 위해 특별히 설계된 지지 구조물입니다. 삼각형의 안정화 원리를 이용하여 PV 모듈에 다양한 각도로 기울일 수 있는 지지대를 제공합니다. 이 브래킷은 다양한 조명 조건과 지붕 구조에 따라 기울기 각도를 조절할 수 있어 PV 시스템의 발전 효율을 향상시키는 데 도움을 줍니다. 콘크리트 평지붕, 상업용 건물 지붕, 산업 플랜트 평지붕 등 다양한 종류의 지붕에 적합합니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

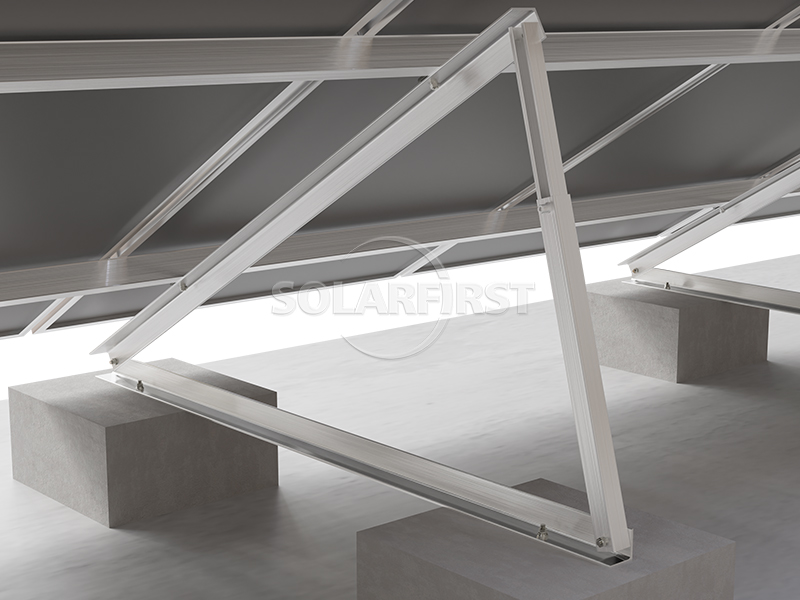

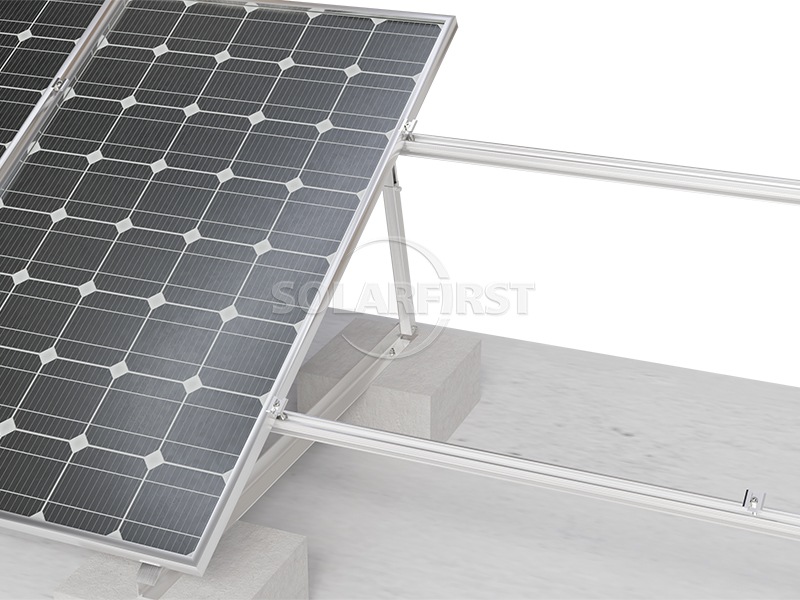

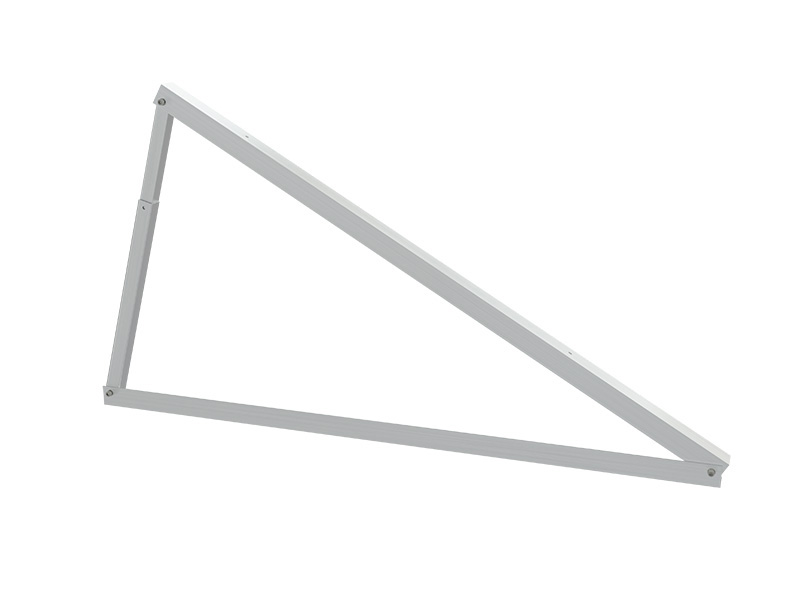

조절식 삼각대는 모듈식 설계를 특징으로 하며, 주요 구조는 알루미늄 합금 또는 용융 아연 도금 강판으로 제작되어 다양한 각도 조절이 가능합니다. 삼각대 받침대는 기존 방수층을 관통하지 않고 카운터웨이트 또는 화학 앵커를 통해 지붕에 고정됩니다. 삼각대의 경사진 면은 태양광 모듈을 고정하는 데 사용되며, 다양한 위도에서 태양 고도에 맞춰 일반적으로 10°에서 35° 사이의 각도 조절이 가능합니다. 전체 구조는 가볍고 조립도 비교적 간단합니다.

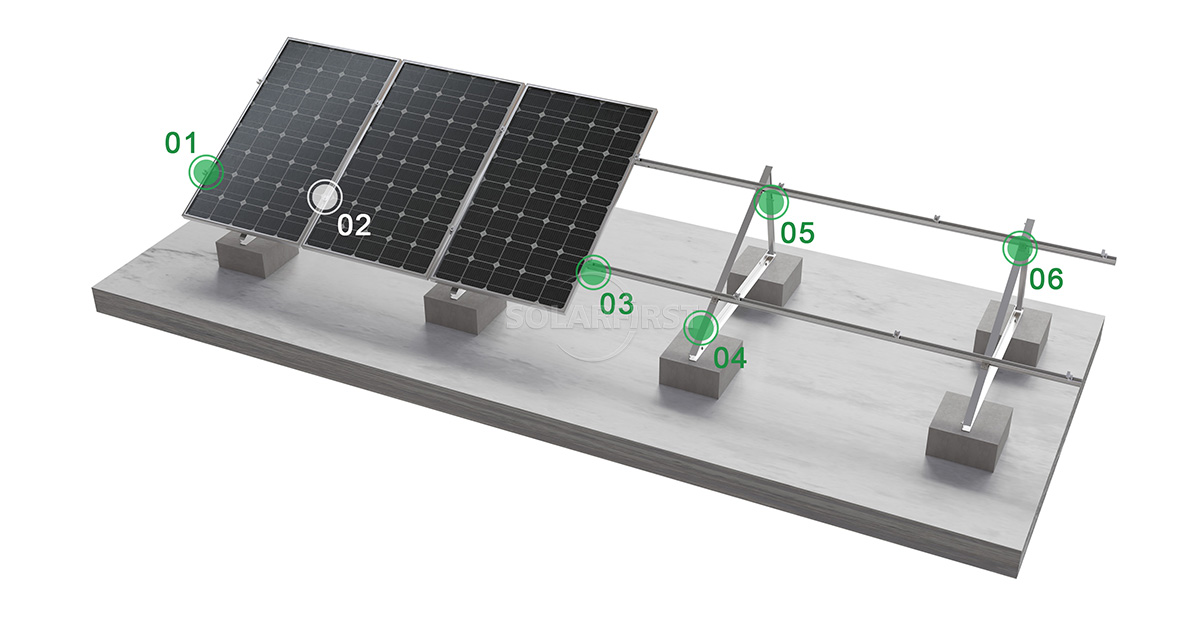

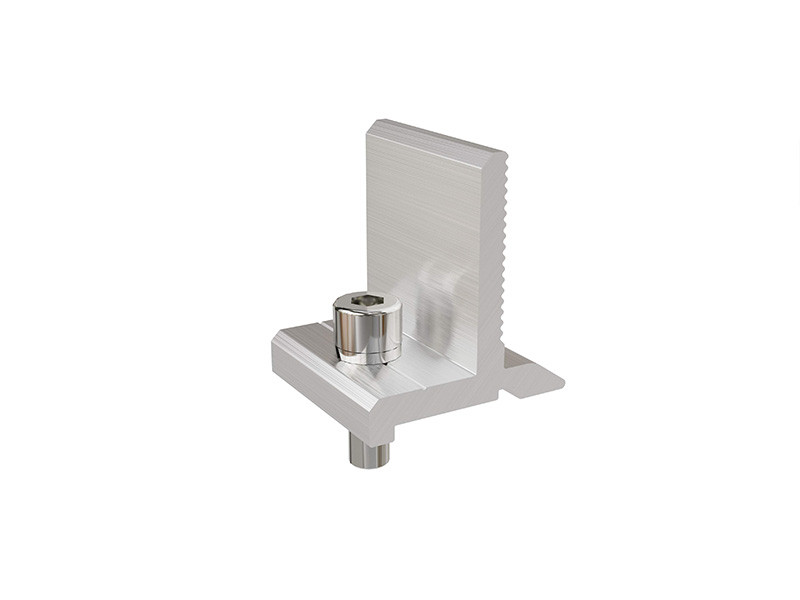

제품 구성 요소
이점
▪ 유연하고 조절 가능한 각도:
모듈의 기울기 각도는 계절이나 설치 지점의 위도에 따라 조절할 수 있어 연간 발전량을 최적화하는 데 도움이 됩니다.
▪ 지붕 하중 감소:
최적화된 구조 설계는 강도를 유지하면서 전체 무게를 줄입니다.
▪ 보호 방수층:
균형추 또는 비관통식 고정 방법을 사용하면 기존 방수층의 손상 위험을 줄일 수 있습니다.
▪ 우수한 내후성:
해당 소재는 양극 산화 처리 또는 용융 아연 도금 처리되어 장기간 옥외 사용에도 견딜 수 있습니다.
▪ 높은 설치 효율:
사전 조립된 모듈과 표준화된 액세서리를 통해 현장 설치 시간을 단축할 수 있습니다.
▪ 뛰어난 호환성:
가장 일반적인 크기의 태양광 모듈(예: 60셀 및 72셀 단결정/다결정 모듈)과 호환됩니다.
매개변수
| 설치 | 지상/콘크리트 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 5-60° |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 중위도 및 고위도 지역의 평지붕 태양광 발전 프로젝트 (겨울철 발전량 증대를 위해 더 큰 경사각 필요)
▪ 주거용 또는 상업용 건물의 콘크리트 평지붕
▪ 산업단지 건물 지붕 (하중 지지력 확인 필요)
▪ 거의 수직으로 설치된 태양광 차양 패널 또는 장식용 외관 태양광 패널
▪ 기존 건물 옥상에 태양광 발전 시스템 설치
▪ 연간 발전량 증대를 위해 계절별 경사각 조정이 필요한 프로젝트
중요 사항:
▪ 설치 전에는, 특히 경사각이 큰 경우(≥40°) 풍하중으로 인한 양력이 크게 증가하므로, 지붕의 실제 하중 지지력을 평가하는 것이 좋습니다. 지역 풍압을 고려하여 균형추 배치 계획을 재계산해야 합니다.
▪ 각도를 50°~60°로 조절할 경우, 브래킷의 후면 지지대 높이가 상대적으로 높아집니다. 따라서 삼각대 하단이 천장과 충분한 접촉면을 확보하거나, 측면 불안정을 방지하기 위해 추가적인 대각선 보강재를 설치해야 합니다.
▪ 특히 강풍이나 폭우 후에는 고정 장치가 헐거워지지 않았는지 정기적으로 점검하십시오. 경사각이 큰 경우에는 풀림 방지 표시의 개수를 늘리고 정기 점검 빈도를 높이는 것이 좋습니다.

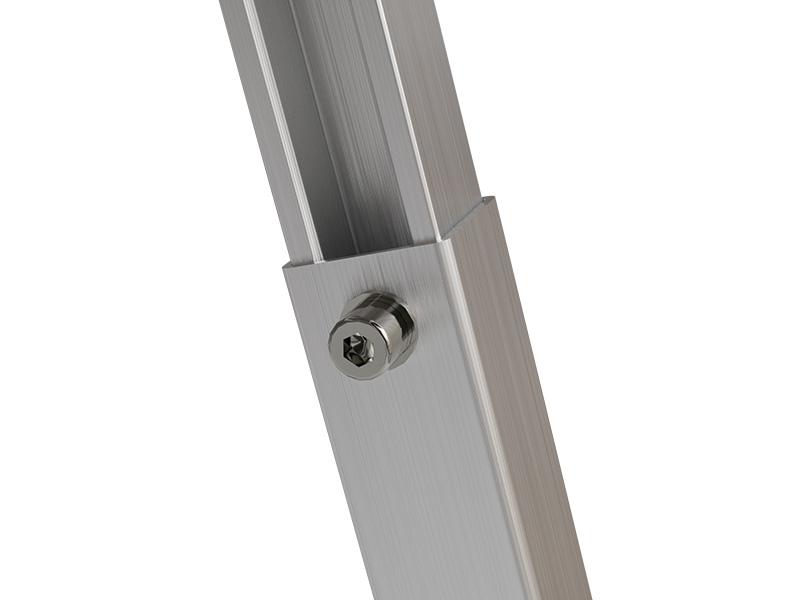

▪ 브래킷의 비틀림 및 변형을 방지하기 위해 양쪽 각도 조정을 동시에 수행해야 합니다. 연속 조정 홈이 있는 경우 모든 볼트가 고르게 조여졌는지 확인하십시오.
▪ 지붕 시공 중 추락 사고를 예방하기 위해 안전 수칙을 준수하십시오. 대형 경사각 브래킷은 구성품 설치 전에는 무게중심이 높으므로 임시 고정이 필요합니다.
▪ 제조사에 따라 삼각대 커넥터의 크기가 다를 수 있습니다. 부품을 교체할 때는 동일 브랜드 제품 또는 호환성이 검증된 제품을 사용하는 것이 좋습니다.
▪ 지붕의 기존 방수층이 노후화된 경우, 지지 프레임을 설치하기 전에 방수 처리를 보수하는 것이 좋습니다. 또한, 국부적인 압력을 줄이기 위해 카운터웨이트 하단에 유연한 패드를 추가하는 것이 좋습니다.
요약
평지붕용 태양광 발전 시스템용 조절식 삼각대는 5°~60°의 넓은 각도 조절 범위를 지원하여 남쪽의 저위도 지역부터 북쪽의 고위도 지역까지 다양한 태양광 패널의 경사각 요구 사항에 맞춰 사용할 수 있습니다. 지붕 방수층에 손상을 주지 않는 비관통식 설치 방식을 채택하여 방수층 손상을 최소화했으며, 강화된 구조 설계로 큰 경사각으로 인한 풍하중 증가에도 안정적으로 대응합니다. 내후성 소재와 표준화된 부품을 사용하여 25년의 설계 수명 동안 안정적인 성능을 유지합니다. 계절별 경사각 조절이 필요하거나 다양한 위도 지역에 설치해야 하는 평지붕 태양광 발전 프로젝트에 5°~60° 조절식 삼각대는 유연한 솔루션을 제공합니다.

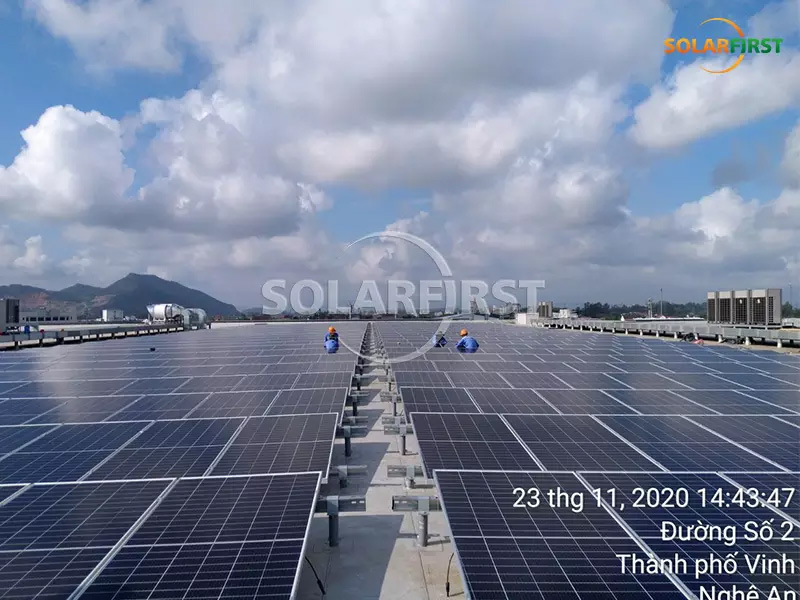

솔라 퍼스트 프로젝트 참고 자료
