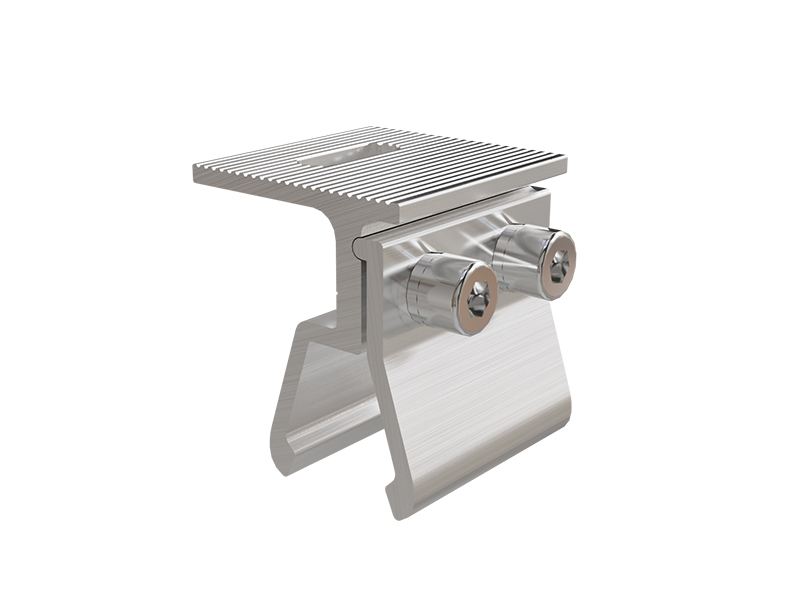

본 제품은 클립록(Klip-Lok, 스탠딩 심) 금속 골판형 강판 지붕용으로 특별히 설계된 태양광(PV) 패널 브래킷 액세서리입니다. 지붕 표면에 구멍을 뚫을 필요가 없는 비관통형 클램핑 구조를 채택했습니다. 클램프는 자체적인 기계적 잠금력을 이용하여 지붕 마루의 클립록 가장자리에 단단히 고정되어 PV 레일 또는 모듈을 안정적으로 연결합니다. 이러한 설계는 지붕 패널에 구멍을 뚫어 손상을 일으키는 것을 방지하여 지붕 누수 위험을 효과적으로 줄여주며, 특히 높은 방수 성능이 요구되는 상업 및 산업용 지붕에 적합합니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

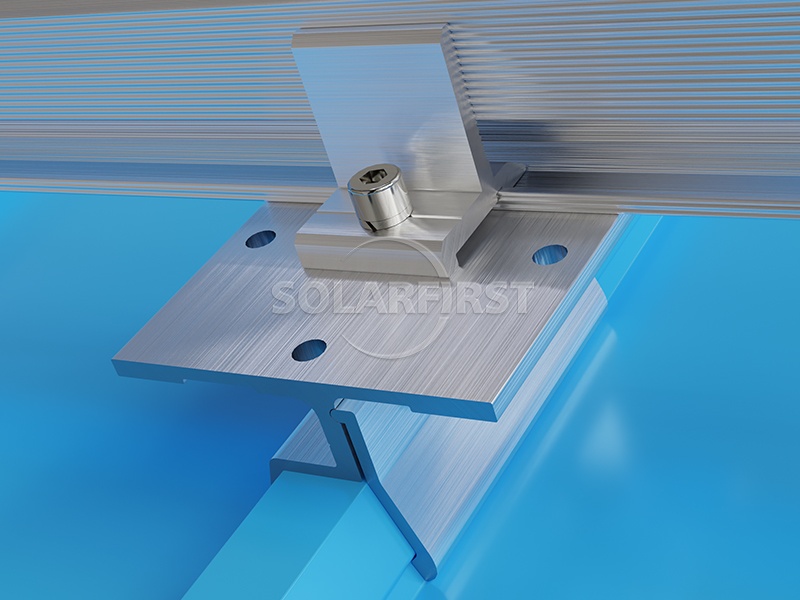

클립록 클램프는 알루미늄 합금과 스테인리스 스틸로 제작된 비관통형 연결 장치입니다. 드릴링 없이 지붕을 단단히 고정하여 방수층을 효과적으로 보호합니다. 이 제품은 풍속 60m/s 이하, 적설량 1.4kN/m² 이하의 내풍 성능을 갖추고 있으며, 설치가 간편하고 신뢰성과 내구성이 뛰어납니다. 산업 및 상업 건물, 농업용 온실 등 분산형 태양광 발전 프로젝트에 널리 사용됩니다.

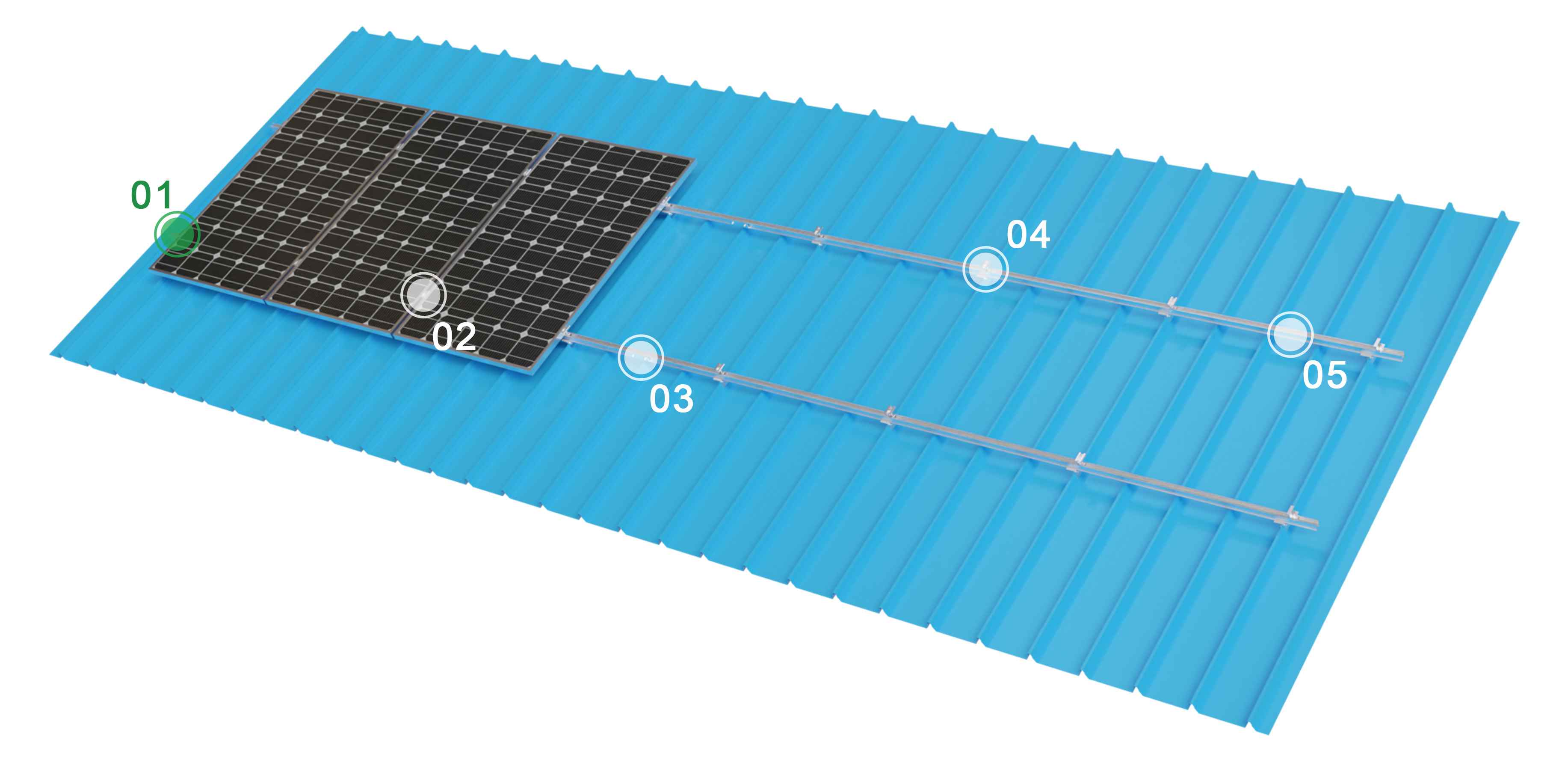

제품 구성 요소
이점
▶ 비천공 설치
셀프 태핑 나사가 필요 없으므로 지붕의 금속 패널과 방수층을 보호하고 기존의 관통 구멍 고정 방식에 비해 누수 위험을 크게 줄입니다.
▶ 신뢰할 수 있는 구조
균일한 체결력, 강력한 내풍성, 고온, 고습 및 염수 분무 환경에 대한 적응성을 갖추고 있습니다.
▶ 간편한 설치
클램프가 홈에 맞물리면 토크 렌치를 사용하여 조입니다. 특별한 도구는 필요하지 않으며, 한 사람이 조작할 수 있습니다.
▶ 호환성이 좋습니다
일반적인 클립록(Klip-Lok) 능선 크기에 맞도록 설계되었으며, 상단 인터페이스는 주요 태양광 레일 및 클램프와 호환됩니다.
▶ 내후성 및 내구성
본체는 양극 산화 처리된 알루미늄 합금으로 제작되었으며, 체결 부품은 304 스테인리스강으로 제작되어 10년 이상의 내식성을 제공합니다.
▶ 경량 설계
각 클램프의 무게는 약 0.15~0.25kg으로, 지붕에 가해지는 하중을 줄여줍니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오

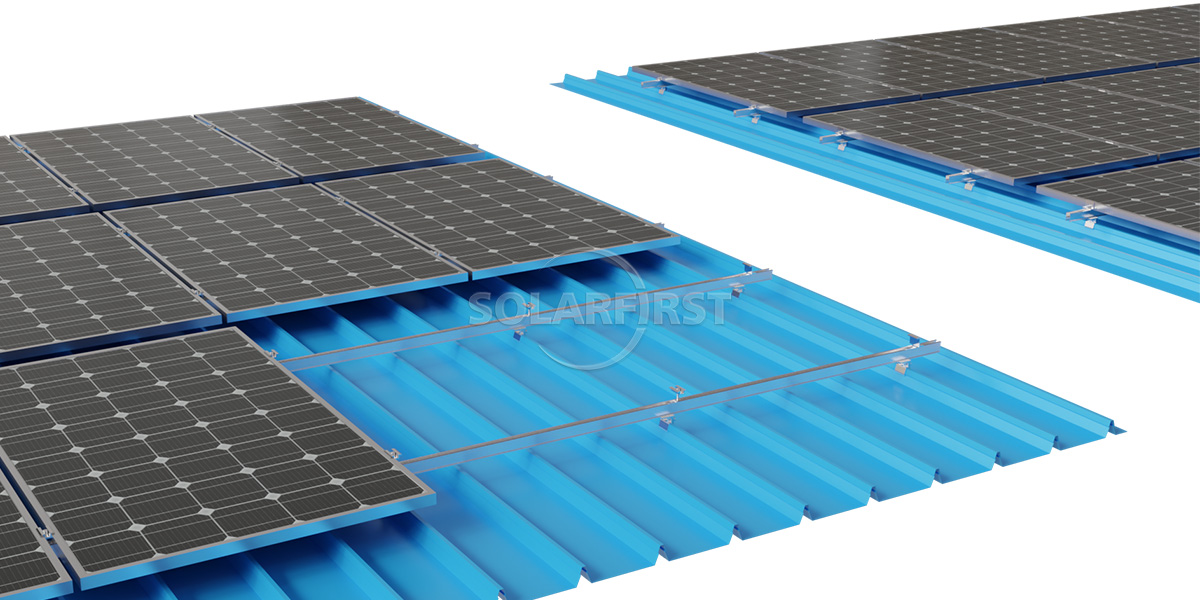

▪ 산업 및 상업용 공장 건물: 대형 골판형 강철 지붕은 높은 수준의 방수 성능과 빠른 시공 속도를 요구합니다.
▪ 물류 및 창고 센터: 지붕 면적이 넓어 천공 없이 설치하기에 적합합니다.
▪ 농업용 온실: 금속 경사 지붕의 경우, 클램프를 사용하면 기존 구조물의 손상을 방지할 수 있습니다.
▪ 기존 태양광 발전 시설 개보수: 기존 금속 지붕에는 구멍을 뚫을 수 없으므로 클램프 고정 방식이 이상적인 해결책입니다.
▪ 엄격한 방수 요건을 충족해야 하는 건물: 예를 들어 전자, 제약 및 식품 산업의 공장 지붕 등이 있습니다.
중요 사항:
▶ 지붕 유형 확인
이 클램프는 스탠딩 심(클립록) 구조의 금속 지붕 패널에만 적합하며, 사다리꼴 골판 패널이나 각진 심 패널에는 적합하지 않습니다.
▶ 부하 계산
클램프의 개수와 간격은 지역 풍속, 적설 하중, 지붕 폭 및 기타 조건을 고려하여 구조 엔지니어가 계산해야 합니다.
▶사양에 따른 설치
볼트는 토크 렌치를 사용하여 지정된 토크(일반적으로 16-20 N·m)로 조여야 합니다. 너무 세게 조이면 릿지가 손상될 수 있고, 너무 약하게 조이면 미끄러짐이 발생할 수 있습니다.
▶ 지붕 상태 점검
설치하기 전에 지붕 패널에 심한 녹, 변형 또는 코팅 벗겨짐이 없는지 확인하십시오. 그렇지 않으면 고정력이 부족할 수 있습니다.
▶ 정기 점검
특히 태풍이나 폭설 후에는 매년 클램프의 조임 상태를 점검하는 것이 좋습니다.
▶ 접지 연결
금속 레일을 사용하는 경우, 전기 규격에 따라 구성 요소와 지붕 사이에 적절한 접지를 설치해야 합니다.
▶섞지 마세요
다른 브랜드 또는 생산 배치에서 나온 클램프는 치수에 차이가 있을 수 있으므로 같은 지붕에서 혼용해서는 안 됩니다.
요약
클립록 루프 클램프는 스탠딩 심 금속 지붕용으로 개발된 특수 태양광 커넥터입니다. 구멍을 뚫지 않는 클램핑 설계로 드릴링으로 인한 누수 위험을 방지하는 동시에 빠른 설치, 안정적인 하중 지지력, 뛰어난 내후성 등의 장점을 제공합니다. 다양한 산업, 상업, 창고 및 농업용 온실의 경사 금속 지붕 태양광 프로젝트에 적합합니다. 적절한 제품 선택, 표준화된 설치 및 정기적인 유지 관리를 통해 클립록 루프 클램프는 태양광 시스템을 위한 안전하고 내구성이 뛰어나며 관련 규정을 준수하는 고정 솔루션을 제공합니다.

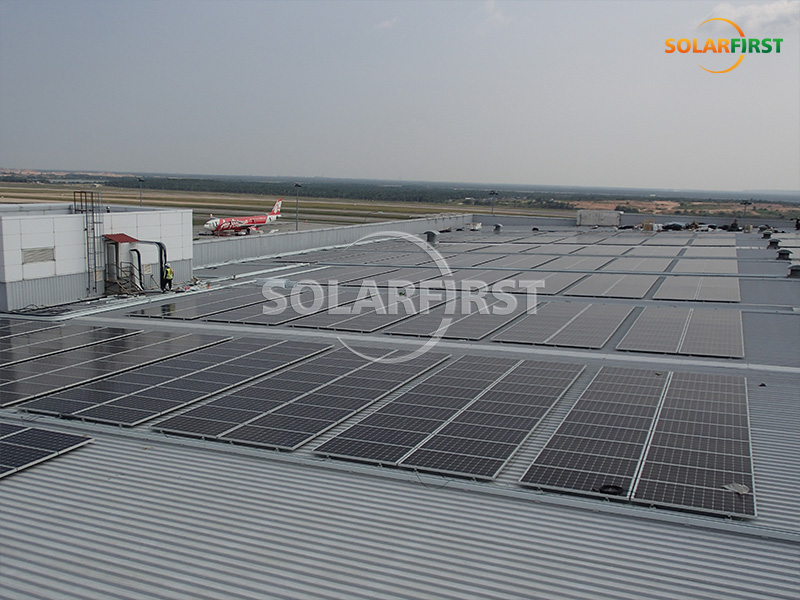

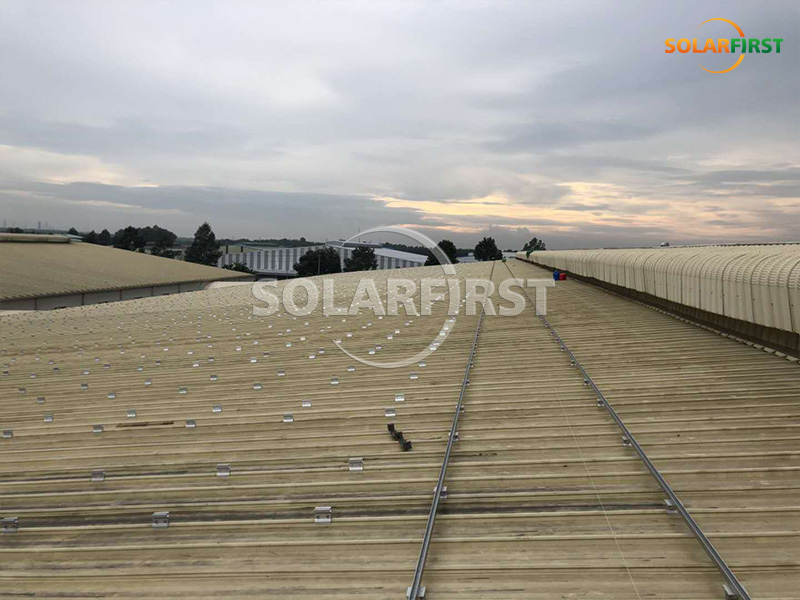

솔라 퍼스트 프로젝트 참고 자료
관련 지식 포인트
간단히 말해, 스탠딩 심 클램프는 지붕에 구멍을 뚫지 않고 설치하는 골형 강판 지붕용으로 특별히 설계된 "태양광 패널 베이스 커넥터"입니다. 지붕의 이음매 부분에 클램핑 방식으로 고정되어, 지붕에 구멍을 하나도 뚫지 않고도 태양광 모듈을 안전하게 설치할 수 있습니다.
