BIPV 방수형 지붕 마운트

건물 일체형 태양광(BIPV) 방수 지붕은 건물 일체형 태양광 분야에서 중요한 제품 형태입니다. "이중 탄소 배출" 목표 하에서, 주요 탄소 배출원 중 하나인 건축 부문은 에너지 구조 변화를 주도하고 있습니다. BIPV 방수 지붕은 기존의 "건물 + 후설치형 태양광 패널" 모델을 탈피하여, 태양광 발전 모듈을 건물 외피의 일부로 직접 통합함으로써 기존의 금속 지붕 패널이나 기와를 대체합니다. 따라서 지붕 자체가 발전 기능과 외피 기능을 동시에 수행할 수 있게 됩니다.

제품 상세 정보

제품 설명

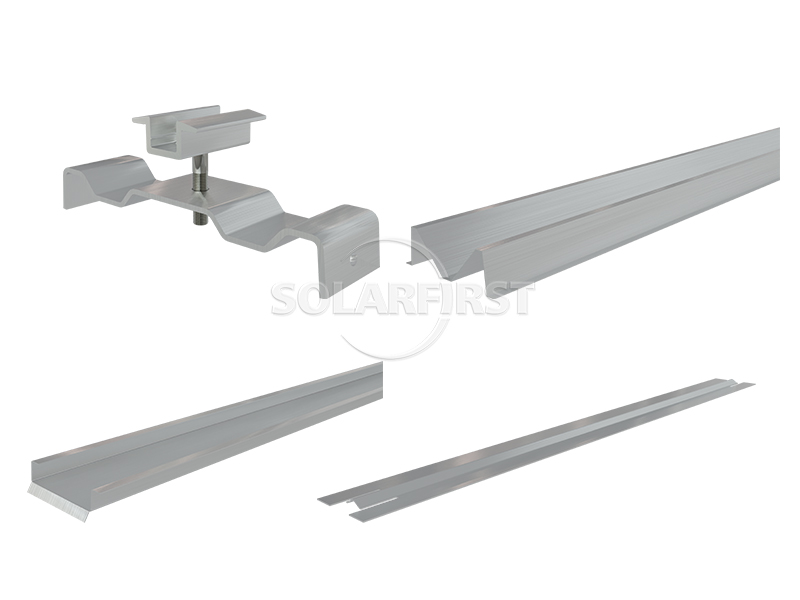

BIPV(건물 일체형 태양광) 지붕은 태양광 모듈을 발전 장치와 건물 방수층으로 동시에 활용하는 통합형 지붕 시스템입니다. 기존의 BAPV(균형 태양광) 지붕은 골판형 강판 지붕 위에 태양광 패널을 개별적으로 설치하는 방식인 반면, BIPV 지붕은 태양광 패널, 배수 채널, 지지 장선을 하나의 구조로 결합하여 미리 제작된 지붕 모듈을 형성하고, 이를 서까래 위에 직접 설치합니다.

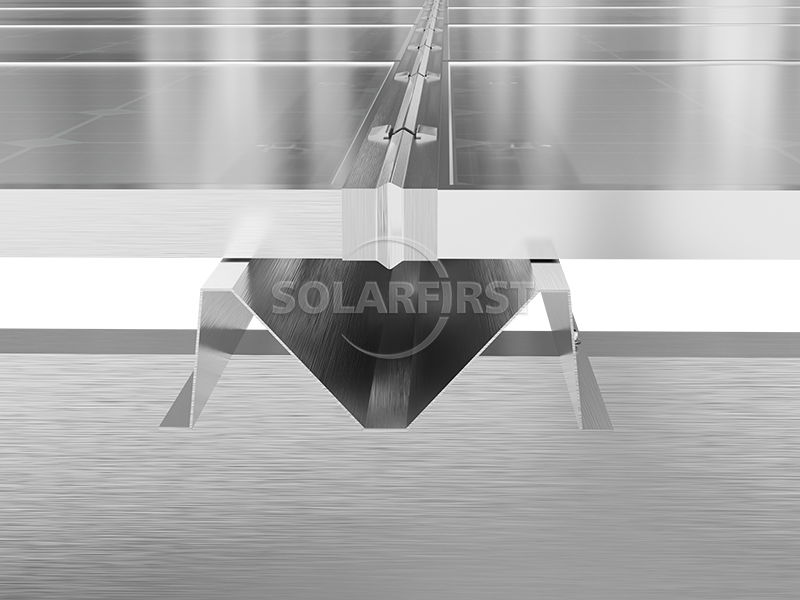

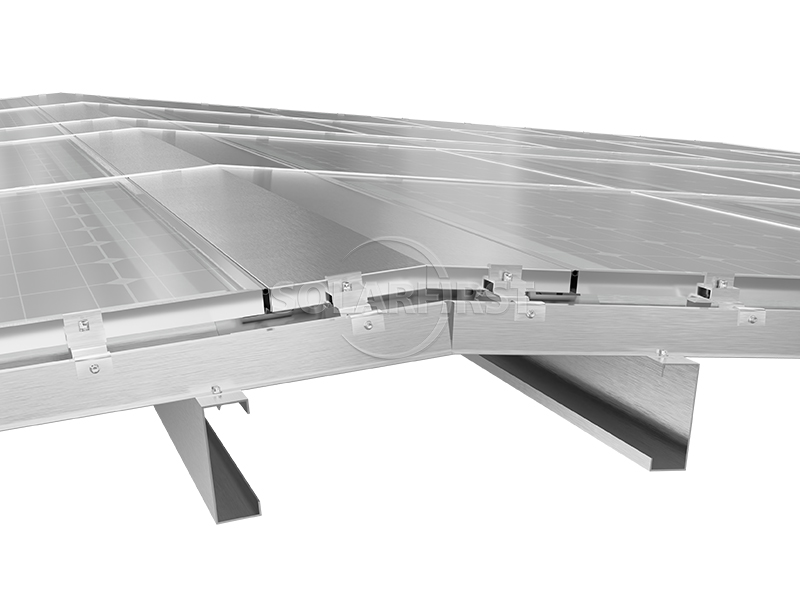

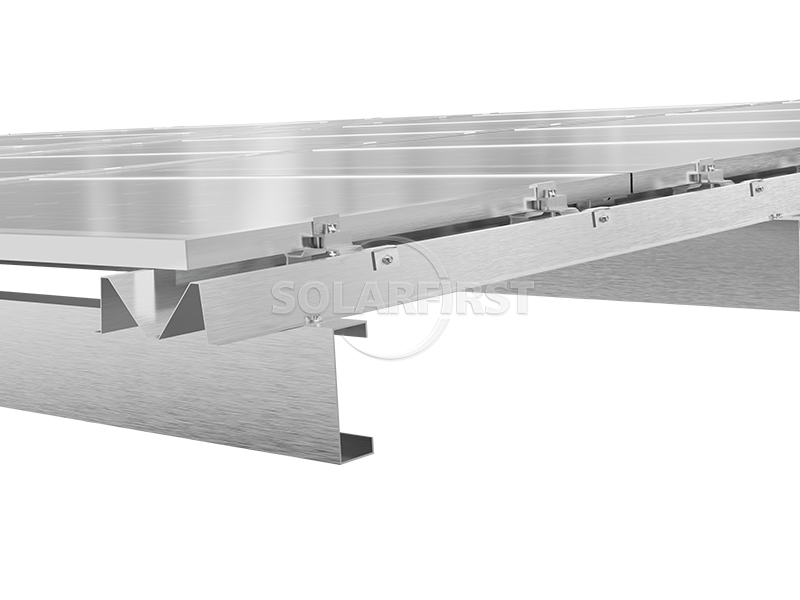

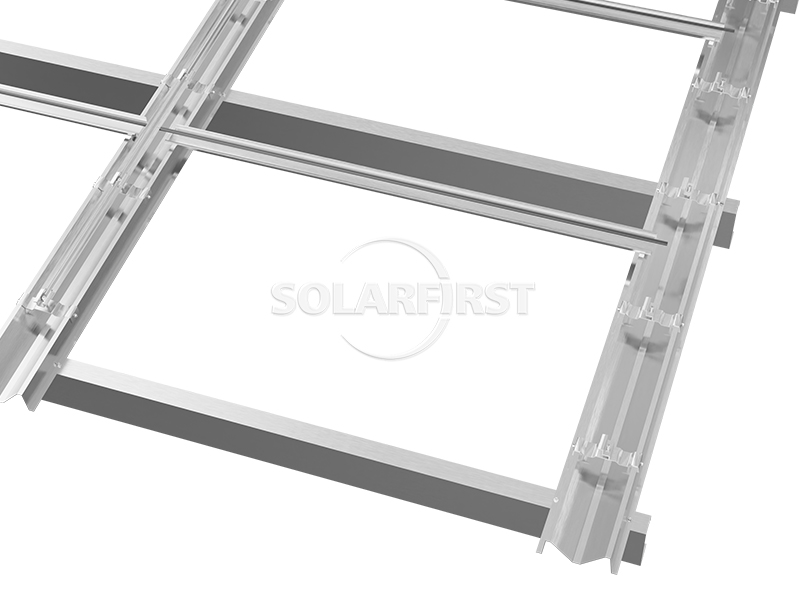

구조적으로, 이 시스템은 일반적으로 세로 방향의 주 배수 채널과 가로 방향의 보조 배수 채널로 이루어진 격자형 배수 프레임으로 구성됩니다. 태양광 패널이 이 채널들을 덮고 있으며, 빗물은 태양광 패널 표면을 통해 채널로 흘러 들어가 모아진 후 처마 홈통으로 배출됩니다. 일부 제품은 이음매 누수 위험을 줄이기 위해 360° 이음매 잠금 구조 또는 연속 무이음 프레스 공정을 적용합니다. 태양광 모듈은 일반적으로 이중 유리(2mm 강화 유리 + 2mm 유리 후면 시트)를 사용하여 채광, 하중 지지력 및 내화성을 균형 있게 제공합니다. 일부 제품은 겹치는 부분의 밀봉을 강화하기 위해 짧은 쪽에 알루미늄 합금 프레임을 추가하며, 긴 쪽의 수직 겹침 부분을 통해 배수가 이루어집니다. 전체 시스템은 지지대 또는 클램프를 통해 건물의 주 구조물에 연결되며, 철골 구조 및 콘크리트와 같은 다양한 지붕 형태에 적용할 수 있습니다.

제품 구성 요소

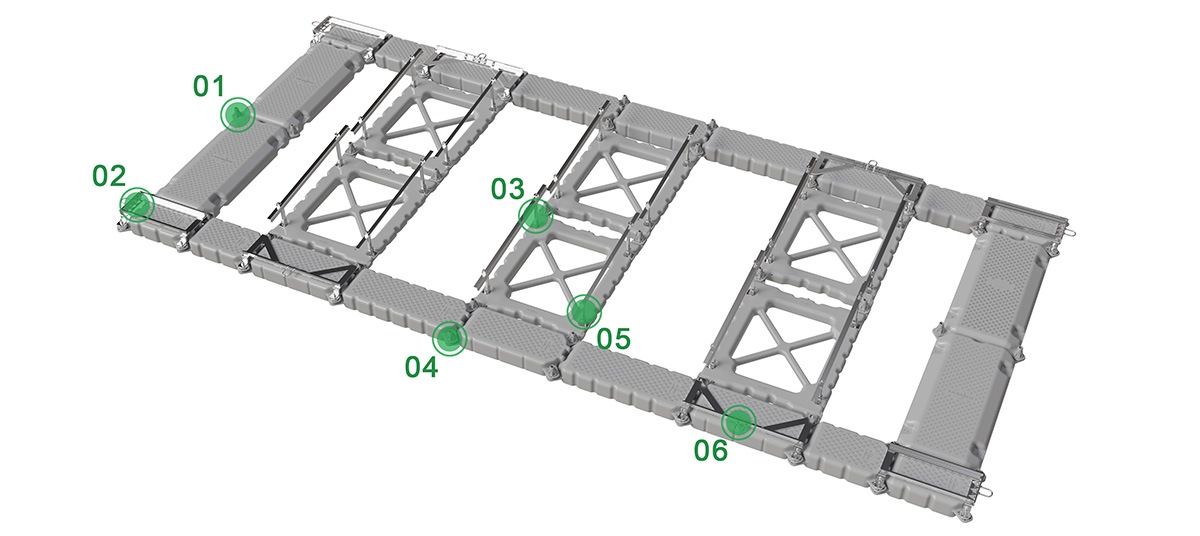

#flat roof solar mounting kit for residential aging building

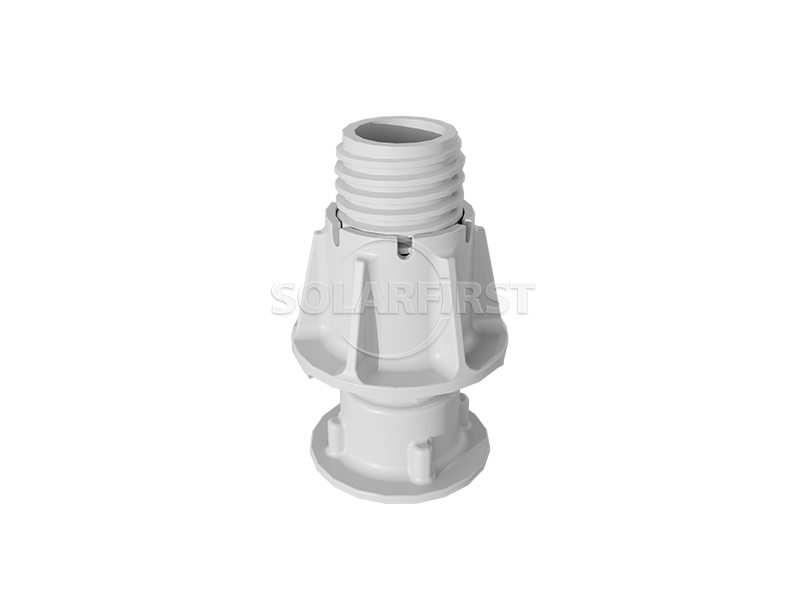

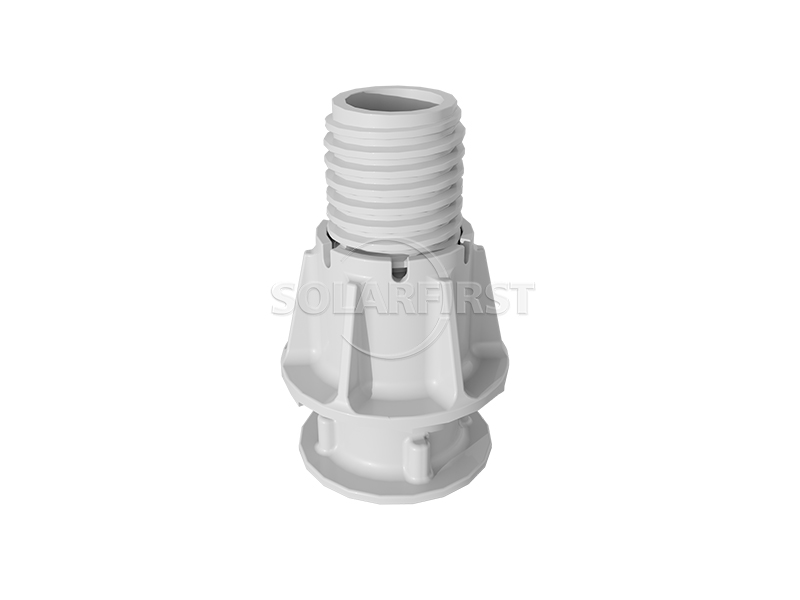

01 플라스틱 패스너 키트 2

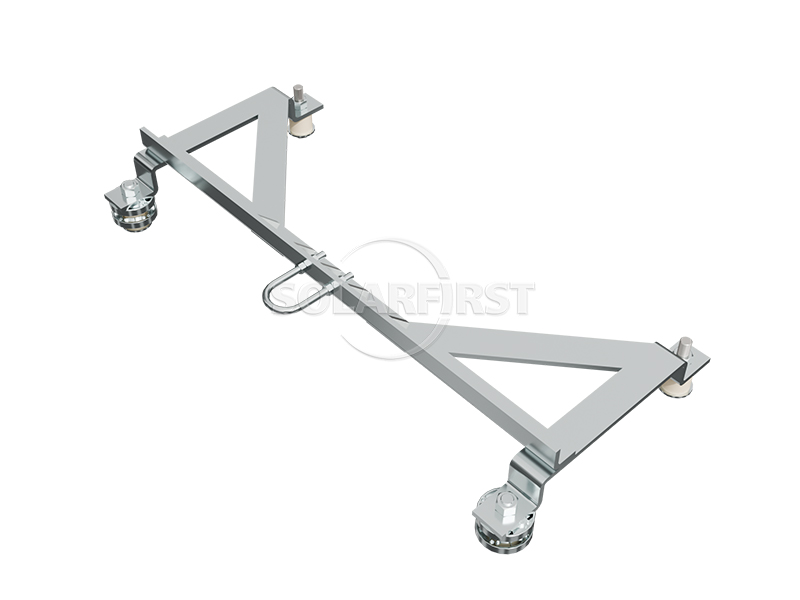

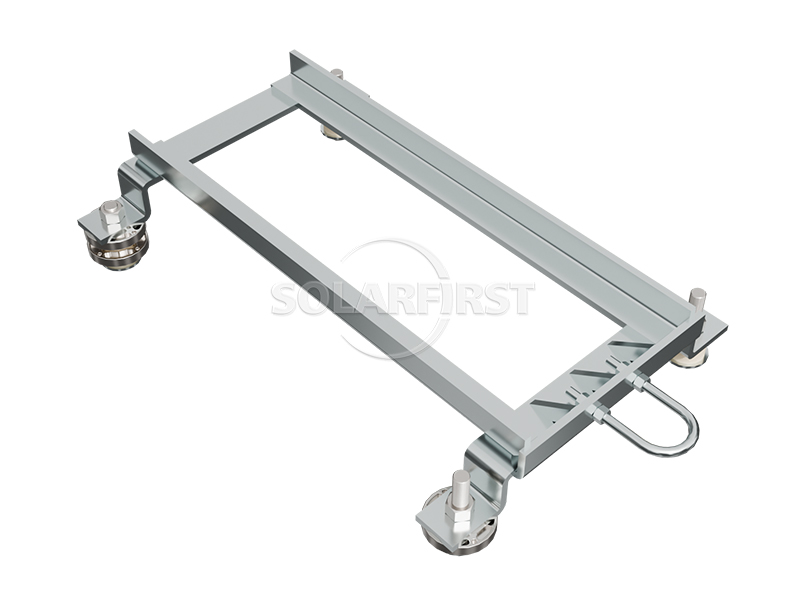

02 앵커링 트러스 WE

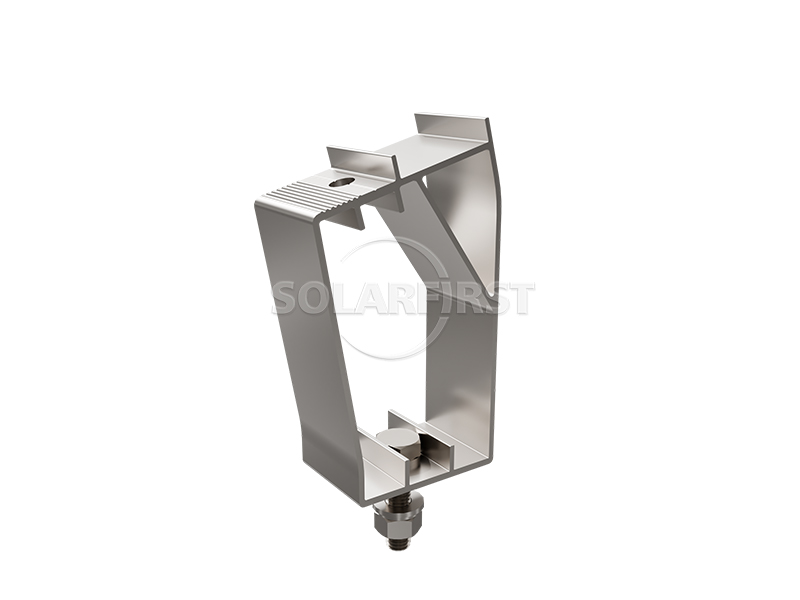

03 후방 지지대
04 플라스틱 패스너 키트 1

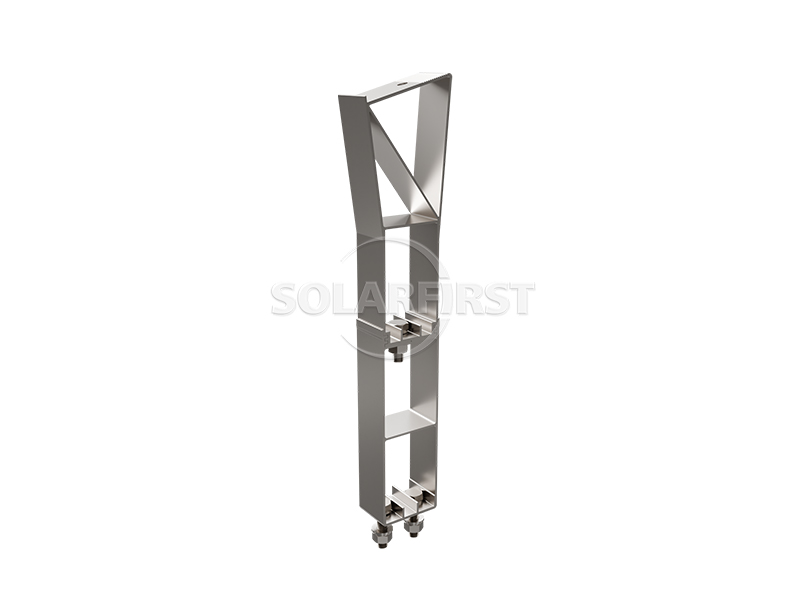

05 전면 지지대
06 앵커링 트러스 NS

▶ 방수 성능:

BIPV 방수 지붕은 핵심 방수 전략으로 배수를 최우선으로 고려합니다. 계단식 배수 시스템과 물길 유도 시스템은 빗물의 흐름을 효과적으로 유도하여 물 고임과 누수를 방지합니다. 수직 및 수평 채널은 완벽한 배수 네트워크를 형성하여 구조적 관점에서 누수 위험을 줄입니다. 일부 제품은 360° 이음매 잠금 구조와 수직 겹침이 없는 연속 설계를 통해 누수 위험을 더욱 낮춥니다. 또한 일부 솔루션은 "외부 배수, 내부 준설"이라는 이중 설계 개념을 적용하여, 밀봉층 외부에 배수 채널을 확보함으로써 다중 보호 기능을 제공합니다.

▶ 내화성:

이 시스템은 주로 불연성 또는 난연성 소재를 사용합니다. 태양광 모듈 표면은 강화 유리로 되어 있고, 하단은 알루미늄 아연 도금 강판 또는 유리 지지대로 제작되어 전체적으로 A 또는 A2 등급의 내화 성능을 달성합니다. 일부 시스템에는 이상 상황 발생 시 회로를 신속하게 차단하는 자동 차단 장치가 장착되어 안전성을 더욱 강화합니다.

▶ 내풍성 및 하중 지지력:

구조용 접착제 또는 브래킷 고정 방식을 사용하여 태양광 모듈을 건물 구조물에 통합하여 안정적인 전체를 형성함으로써 기존의 볼트 고정식 개조 태양광 솔루션보다 뛰어난 내풍성을 제공합니다. 일부 제품은 최대 17등급 태풍의 풍양력을 견딜 수 있습니다. 전면 하중 지지력은 8.1kPa를 초과하여 우박과 같은 극한 기상 조건에도 견딜 수 있습니다.

▶ 발전 효율 및 설치 용량:

모듈은 일반적으로 N형 TOPCon 또는 HPBC와 같은 고효율 셀 기술을 사용하며, 변환 효율은 21%에서 22% 사이입니다. 모듈은 설치 후 사람이 걸어 다닐 수 있도록 설계되어 있어 옥상에 유지보수를 위한 접근이 필요 없으므로 동일 면적당 설치 용량을 약 10%에서 30%까지 늘릴 수 있습니다. 일부 제품은 프레임리스 설계를 적용하여 먼지 축적으로 인한 전력 손실을 줄이고 장기적인 발전 효율을 더욱 향상시킵니다.

▶ 건물 부하 최적화:

기존의 금속 지붕과 추가 태양광 패널을 분리해서 설치하는 방식과 비교했을 때, BIPV 시스템은 통합 설계를 통해 건물 하중을 줄여줍니다. 일부 제품의 경우, 단일 모듈 무게가 기존 지붕 타일 무게의 약 30%에 불과합니다. 업계 자료에 따르면, 전체 시스템은 건물 하중을 약 35%까지 줄일 수 있습니다(이 자료는 특정 제품 모델에 대한 시험 결과를 기반으로 하며, 실제 감소율은 지붕 구조 및 제품 선택에 따라 달라질 수 있습니다).

▶ 설치 및 유지보수의 편의성:

사전 제작 설계와 표준화된 모듈 치수로 현장 시공 효율이 높습니다. 일부 시스템은 모듈식 분해 설계를 채택하여 추후 개별 구성 요소 교체를 용이하게 합니다. 또한, 패널 보행 가능 설계로 유지보수 담당자가 추가 유지보수 접근로를 구축할 필요 없이 지붕에서 점검 및 청소 작업을 수행할 수 있습니다.

기본 유형	PHC/현장 타설 말뚝
모듈 배열	가로/세로
모듈 고정	볼트/클램프
각도	20° 이하(맞춤 설정 가능)
환경 온도	-20°C~60°C
재료	Q235B/Q355B/Q420/등
강철 가닥	고강도 저이완 프리스트레스 아연 도금 강선
앵커리지 장치	압착식 앵커/클립식 앵커(잠금 장치 포함)
코팅	아연 도금 패스너 >45 μm; 구조물 아연 도금 두께 >65 μm; 아연 알루미늄 마그네슘 양면 중량 >275g/m; 강선 단위 면적당 아연 도금층의 중량: 190g/m~350g/m.

적용 가능한 시나리오

▶ 산업 및 상업용 플랜트

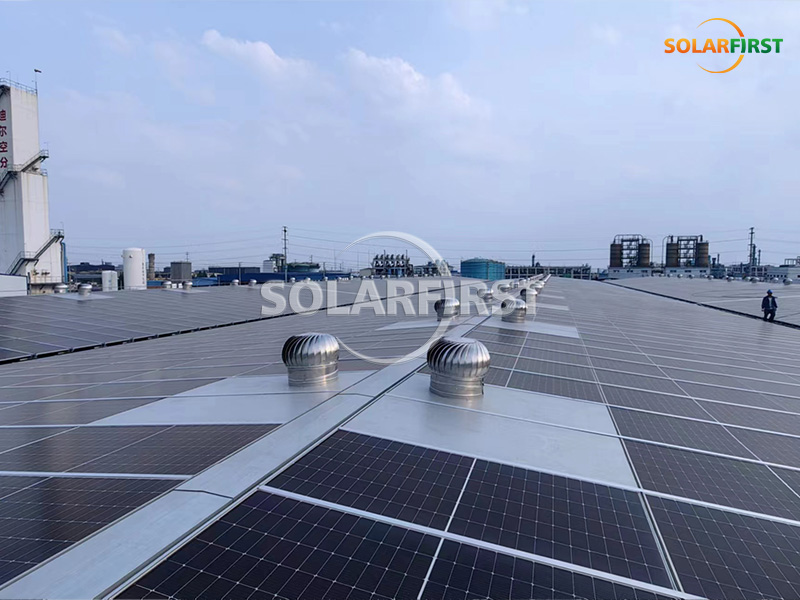

산업 공장의 지붕은 넓은 면적과 적절한 경사도를 가지고 있어 BIPV 방수 지붕의 주요 적용 분야입니다. 특히 노후화된 지붕, 누수, 유색 강판 부식 등의 문제를 안고 있는 기존 공장 건물 리모델링 프로젝트에 적합합니다. 지붕 리모델링과 태양광 발전 설비 설치를 하나의 공사로 동시에 진행할 수 있습니다. 섬유, 전자, 정밀 제조와 같이 생산 환경에 민감한 산업 분야에서 BIPV 시스템은 전력 생산과 동시에 지붕의 방수 및 단열 성능을 향상시킬 수 있습니다.

▶ 창고 및 물류 센터

창고 건물은 방수 및 구조적 안정성에 대한 요구 사항이 높습니다. BIPV 시스템은 기존의 컬러 강판을 직접 대체할 수 있으며, 발전, 방수 및 하중 지지 기능을 모두 갖추고 있어 향후 유지 보수 빈도를 줄여줍니다.

▶ 공공건물 및 교통시설

이 시스템은 역, 공항, 경기장, 학교 등과 같은 대형 공공 건물의 지붕 보수 또는 신축 공사에 적합합니다. 일부 솔루션은 고속도로 휴게소 및 톨게이트와 같은 교통 관련 부대 시설에도 적용할 수 있습니다.

▶ 기존 건물의 친환경 리모델링

탄소 배출량 감축이 필요하지만 예산이 제한적인 기존 건물의 경우, BIPV 방수 지붕은 기능 향상과 에너지 생산을 동시에 달성할 수 있는 솔루션입니다. 특히 지붕 누수 문제를 해결해야 하는 노후 건물에 적합합니다. 신축 건물의 경우, 설계 단계에서 BIPV 시스템을 지붕 선택 계획으로 활용하여 태양광 발전 설비와 건물을 동시에 설계 및 시공할 수 있습니다.

▶ 차고 및 통로

일부 경량 BIPV 제품은 주차장 캐노피, 바람과 비를 막아주는 통로 등 다양한 용도로 사용될 수 있습니다. 이러한 구성 요소는 전기를 생산하는 동시에 차양 및 조명 구조물로도 활용될 수 있습니다.

중요 사항:

▶ 지붕 구조 평가

시공에 앞서 기존 지붕의 하중 지지력을 평가하여 설치 요건을 충족하는지 확인해야 합니다. 오래된 지붕의 경우, 서까래와 골판형 강판 등 주요 구조물의 건전성을 점검하고 필요한 경우 보강 공사를 진행해야 합니다.

▶ 방수 노드 처리

태양광 모듈과 건물 구조물의 연결 지점 및 모듈 간 접합부에는 밀폐 및 배수 설계가 반드시 적용되어야 합니다. 구조 설계를 통해 빗물 침투를 방지하고, 침투된 소량의 물은 배수 시설을 통해 신속하게 배출하는 "예방 및 배수 결합" 전략이 권장됩니다.

▶ 전기 안전 및 낙뢰 보호 접지

태양광 모듈의 금속 프레임과 지지 시스템은 낙뢰 위험을 방지하고 유지보수 담당자의 안전을 확보하기 위해 확실하게 접지되어야 합니다. 케이블 매설은 빗물에 의한 부식을 방지하기 위해 적절히 보호되어야 합니다.

▶ 건설 환경 및 운영 절차

비가 오거나 바람이 많이 부는 날씨에는 지붕 공사가 엄격히 금지됩니다. 경사 지붕(경사도 > 10°)에 시공할 경우, 작업자나 공구의 미끄러짐을 방지하기 위해 발판 등의 안전 장치를 사용하는 것이 좋습니다. 5. 실란트를 도포하기 전에 바탕면을 깨끗하게 청소하여 건조시키고 기름기와 먼지를 제거해야 접착력이 우수합니다.

▶ 운송 및 보관

운송 중에는 태양광 모듈이 눌리거나 심한 진동에 노출되지 않도록 보호해야 합니다. 설치 전에는 모듈의 외관 상태와 방수 구조의 완전성을 점검해야 합니다. 이중 유리 모듈은 보관 및 사용 중 날카로운 물체에 의한 충격으로부터 보호해야 합니다.

▶ 장기 유지보수

최소 1년에 두 번 이상 종합적인 점검을 실시하여 실란트 상태, 배수 시스템의 개통성, 그리고 우기 전후의 모듈 표면 청결도를 중점적으로 확인하는 것이 좋습니다. 먼지가 많거나 바람이 강한 지역에서는 발전 효율을 확보하기 위해 점검 빈도를 늘려야 합니다. 실란트는 수명이 다하면 즉시 교체해야 합니다.

BIPV(건물 일체형 태양광 발전) 방수 지붕은 태양광 발전과 건물 외피 기능을 통합하여 기존의 "먼저 짓고 나중에 태양광 패널을 설치하는" 모델을 혁신적으로 재구성합니다. 이 제품의 핵심 가치는 배수 중심의 방수 시스템을 통해 지붕 누수 문제를 해결하고, 고효율 태양광 모듈을 통해 친환경적인 전력 공급을 실현하며, 통합 설계를 통해 건물 부하를 줄이는 데 있습니다. 시장 검증 결과, BIPV 방수 지붕은 산업 및 상업 시설, 창고 및 물류 시설, 공공 건물 등 다양한 건물에 적용 가능하며, 건물 에너지 절약, 탄소 배출량 감축, 운영 효율성 향상 등 여러 목표를 달성할 수 있는 것으로 나타났습니다.

기술적 성숙도 측면에서 볼 때, BIPV 방수 지붕은 개념 증명 단계를 거쳐 대규모 적용 단계로 성공적으로 전환되었습니다. 선도 기업들은 구조물 방수, 내화성, 내풍성 분야에서 충분한 기술 전문성을 축적하여 더욱 다양한 제품 옵션을 제공하고 있습니다. 그러나 건축물에 사용되는 제품인 만큼 BIPV 방수 지붕의 성능은 시공 품질과 후속 유지보수에 크게 좌우된다는 점을 유념해야 합니다. 초기 단계의 지붕 평가, 설계, 그리고 중간 단계의 시공 관리 모두 매우 중요합니다. BIPV 방수 지붕 도입에 관심 있는 건물주는 자사의 지붕 상태와 전력 수요를 철저히 파악한 후, 검증된 시공 사례와 완벽한 서비스 역량을 갖춘 브랜드를 선택하여 솔루션의 이점을 극대화하는 것이 좋습니다.

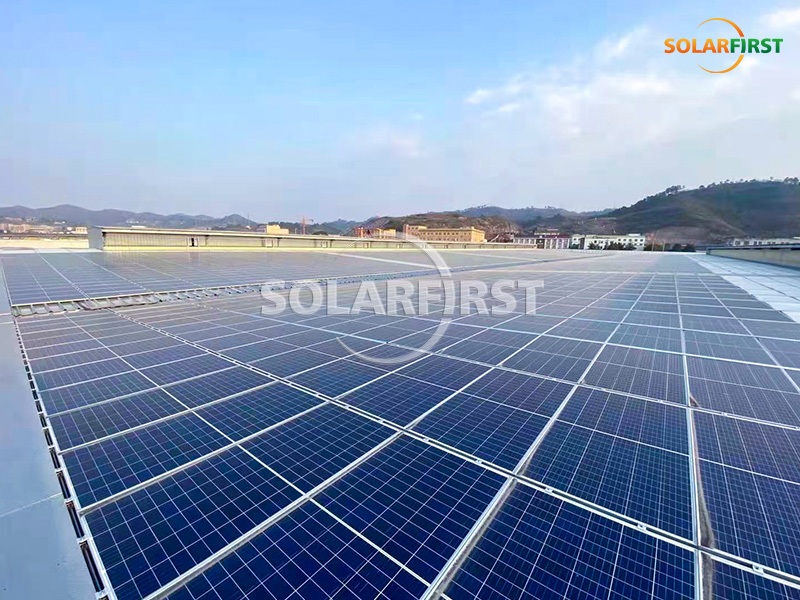

솔라 퍼스트 프로젝트 참고 자료
