컬러 강판 지붕 태양광 지지 시스템에서 "L자형 앵글"(종종 L자형 받침대, L자형 지지대라고도 함)은 태양광 모듈을 지지하는 가이드 레일을 컬러 강판 지붕에 안정적으로 고정하는 데 필수적인 금속 연결 부품입니다. 직각(L자형) 모양에 경량 구조를 가지고 있으며, 주로 구조물의 상부와 하부를 연결하는 고정 요소 역할을 합니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

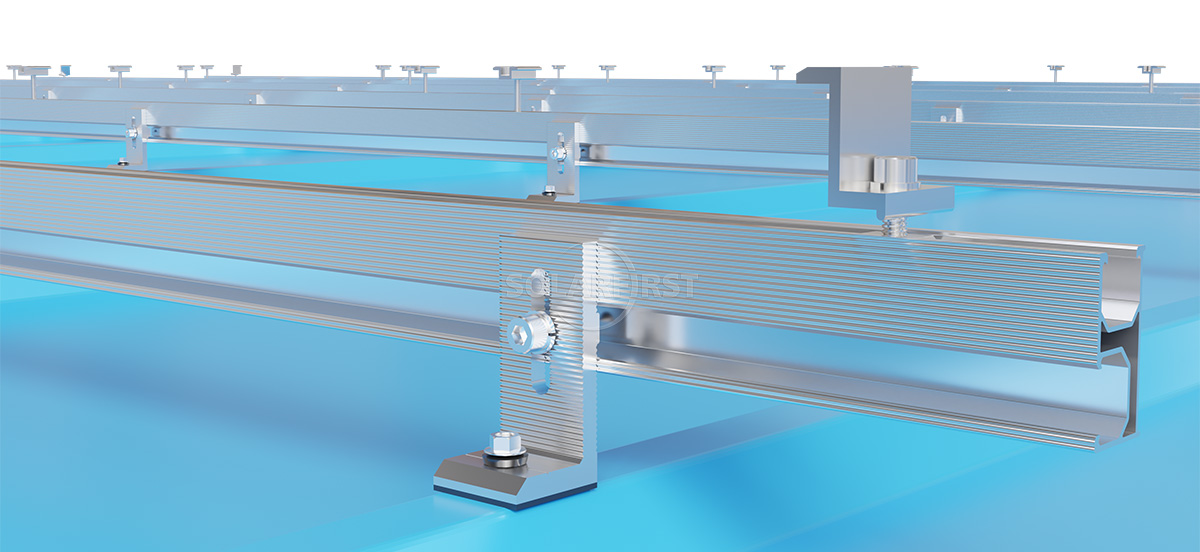

컬러 강판 지붕 태양광(PV) 시스템용 L자형 브래킷(L자형 다리)은 이러한 시스템에서 필수적인 연결 부품입니다. 직각(L자형) 형태이며, 한쪽 끝은 특수 클램프 또는 고정 장치를 사용하여 컬러 강판 지붕의 골진 가장자리에 고정되고, 다른 한쪽 끝은 PV 레일에 연결되어 이를 지지합니다. L자형 브래킷 자체는 모듈의 무게를 직접 지탱하지 않고, 하중을 모듈과 레일에서 지붕 구조물로 안전하게 전달하는 역할을 합니다.
이 제품은 상업 및 산업용 옥상 분산형 태양광 발전 프로젝트에서 흔히 볼 수 있습니다. 클램프를 사용하여 지붕의 방수층을 손상시키지 않고 태양광 패널을 안정적이고 조절 가능한 방식으로 설치할 수 있도록 설계되었습니다.

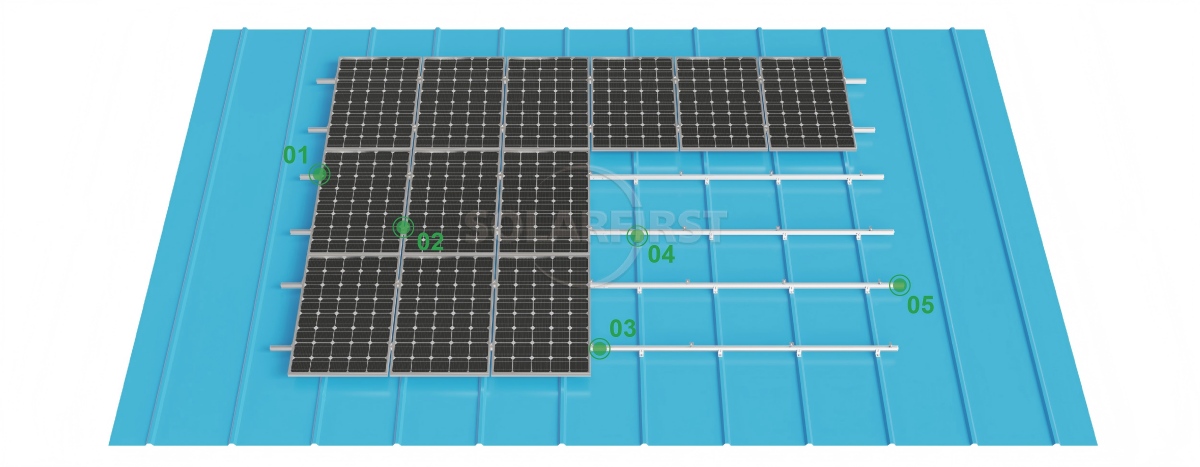

제품 구성 요소
이점
▶간편 설치
L자형 구조는 간단하며 표준 클램프를 사용하여 신속하게 위치를 조정하고 볼트로 고정할 수 있어 용접이나 확장 볼트를 사용하는 경우에 비해 현장 작업량을 절감할 수 있습니다.
▶보호 지붕 방수
특수 클램프를 사용하여 고정하면 골판형 강판에 구멍을 뚫을 필요가 없으므로 나사 구멍으로 인한 누수 위험을 근본적으로 방지할 수 있습니다.
▶지붕 하중 요구 사항 감소
알루미늄 합금 L형 앵글은 무게가 가벼워(세트당 약 0.3~0.8kg) 오래된 공장 건물의 지붕에 가해지는 추가 부담을 줄여줍니다.
▶조절 가능한 기능
높이가 다르거나 홈이 있는 L자형 앵글은 골판형 강판 상단의 높이 차이와 가이드 레일의 수평 요구 사항을 충족할 수 있습니다.
▶우수한 내식성
일반적으로 알루미늄 합금이나 스테인리스강으로 만들어지며, 일반적인 산업 환경이나 해안 지역에서 오랫동안 녹슬지 않습니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 키 | 80mm/100mm/180mm |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 산업 및 상업용 공장 건물: 대형 골판형 강철 지붕은 높은 수준의 방수 성능과 빠른 시공 속도를 요구합니다.
▪ 물류 및 창고 센터: 지붕 면적이 넓어 천공 없이 설치하기에 적합합니다.
▪ 농업용 온실: 금속 경사 지붕의 경우, 클램프를 사용하면 기존 구조물의 손상을 방지할 수 있습니다.
▪ 기존 태양광 발전 시설 개보수: 기존 금속 지붕에는 구멍을 뚫을 수 없으므로 클램프 고정 방식이 이상적인 해결책입니다.
▪ 엄격한 방수 요건을 충족해야 하는 건물: 예를 들어 전자, 제약 및 식품 산업의 공장 지붕 등이 있습니다.
중요 사항:
▶지붕 유형 확인
이 클램프는 스탠딩 심(클립록) 구조의 금속 지붕 패널에만 적합하며, 사다리꼴 골판 패널이나 각진 심 패널에는 적합하지 않습니다.
▶부하 계산
클램프의 개수와 간격은 지역 풍속, 적설 하중, 지붕 폭 및 기타 조건을 고려하여 구조 엔지니어가 계산해야 합니다.
▶사양에 따른 설치
볼트는 토크 렌치를 사용하여 지정된 토크(일반적으로 16-20 N·m)로 조여야 합니다. 너무 세게 조이면 릿지가 손상될 수 있고, 너무 약하게 조이면 미끄러짐이 발생할 수 있습니다.
▶지붕 상태 점검
설치하기 전에 지붕 패널에 심한 녹, 변형 또는 코팅 벗겨짐이 없는지 확인하십시오. 그렇지 않으면 고정력이 부족할 수 있습니다.
▶정기 점검
특히 태풍이나 폭설 후에는 매년 클램프의 조임 상태를 점검하는 것이 좋습니다.
▶접지 연결
금속 레일을 사용하는 경우, 전기 규격에 따라 구성 요소와 지붕 사이에 적절한 접지를 설치해야 합니다.
▶섞지 마세요
다른 브랜드 또는 생산 배치에서 나온 클램프는 치수에 차이가 있을 수 있으므로 같은 지붕에서 혼용해서는 안 됩니다.
설치 방법
▶ 특수 고정 장치를 이용한 고정 (권장 방법)
▪ 작동 방법: 특정 프로파일(예: 코너 트림형, 수직 모서리 잠금형)에 맞는 스냅인 고정 장치를 사용하여 L자형 부품을 컬러 강판의 꼭대기에 직접 고정합니다.
▪ 장점: 지붕 표면을 뚫지 않는 완벽한 비파괴 설치 방식으로, 누수 위험을 근본적으로 제거하며, 현재 가장 권장되는 설치 방법입니다.
▶ 관통형 고정 (주의해서 사용하세요!)
▪ 시공 방법: 셀프 태핑 나사 또는 목재 나사를 사용하여 컬러 강판에 직접 나사를 박고, L자형 못을 지붕 트러스 아래쪽에 고정합니다.
▪ 단점: 지붕 방수층을 손상시킵니다. 밀봉이 제대로 되지 않으면 나사 구멍에서 녹이 슬고 누수가 발생하여 지붕의 수명이 크게 단축될 수 있습니다. 따라서 특수한 구조적 경우에만 사용됩니다.
요약
컬러 강판 지붕 태양광 시스템용 L형 앵글 브래킷은 실용성이 뛰어난 소형 연결 장치입니다. 특수 클램프를 통해 비파괴 설치가 가능하고, 가이드 레일과 함께 안정적인 태양광 지지 시스템을 구축할 수 있다는 점이 핵심적인 장점입니다. 가벼운 무게, 빠른 설치, 우수한 내식성 등의 이점을 제공하여 컬러 강판 지붕의 손상과 추가 하중을 효과적으로 줄여줍니다.
하지만 이것이 만능 해결책은 아닙니다. 지붕 타일 종류의 호환성, 구조 계산, 밀봉 품질 및 시공 사양은 장기적인 안전에 직접적인 영향을 미칩니다. 부적절한 관통부 고정, 맞지 않는 지붕 타일 종류, 하중 제한 초과는 지붕 누수 또는 태양광 시스템 손상의 세 가지 주요 원인입니다.

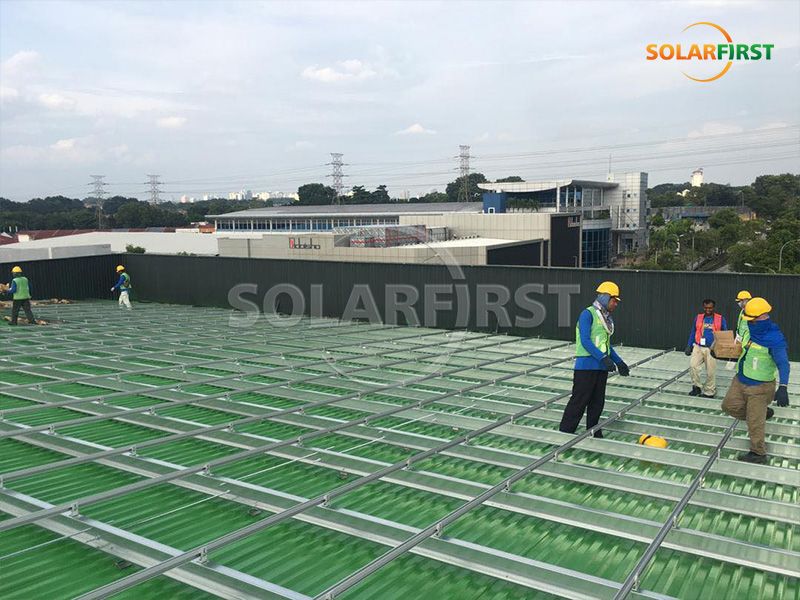

솔라 퍼스트 프로젝트 참고 자료
관련 지식 포인트

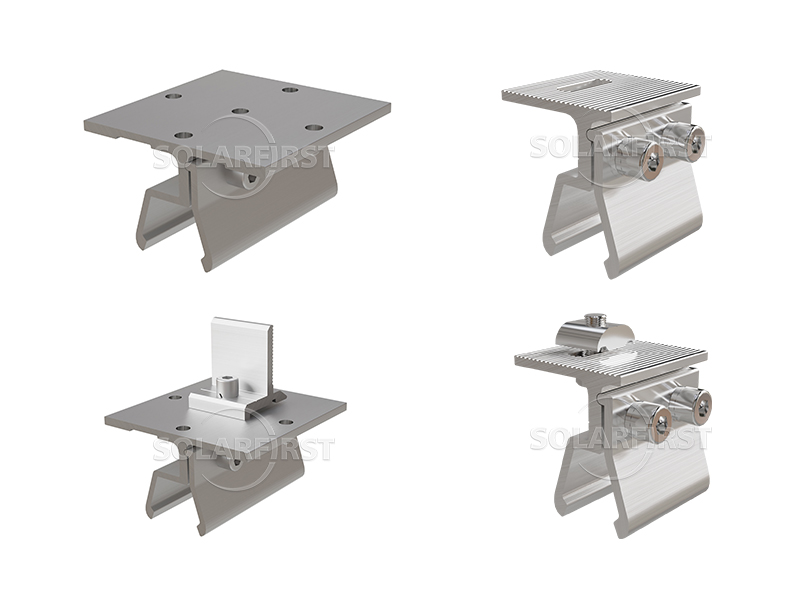

간단히 말해, 스탠딩 심 클램프는 지붕에 구멍을 뚫지 않고 설치하는 골형 강판 지붕용으로 특별히 설계된 "태양광 패널 베이스 커넥터"입니다. 지붕의 이음매 부분에 클램핑 방식으로 고정되어, 지붕에 구멍을 하나도 뚫지 않고도 태양광 모듈을 안전하게 설치할 수 있습니다.
더 읽어보기

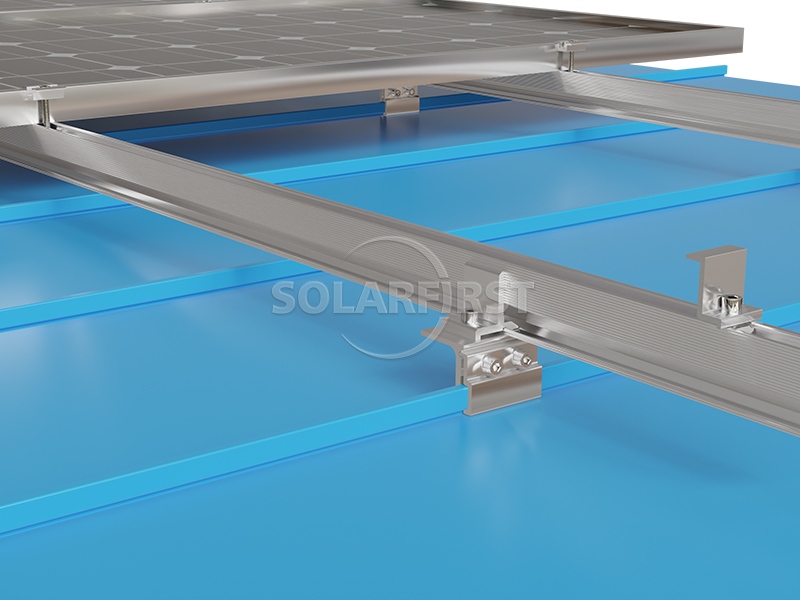

본 제품은 클립록(Klip-Lok, 스탠딩 심) 금속 골판형 강판 지붕용으로 특별히 설계된 태양광(PV) 패널 브래킷 액세서리입니다. 지붕 표면에 구멍을 뚫을 필요가 없는 비관통형 클램핑 구조를 채택했습니다. 클램프는 자체적인 기계적 잠금력을 이용하여 지붕 마루의 클립록 가장자리에 단단히 고정되어 PV 레일 또는 모듈을 안정적으로 연결합니다. 이러한 설계는 지붕 패널에 구멍을 뚫어 손상을 일으키는 것을 방지하여 지붕 누수 위험을 효과적으로 줄여주며, 특히 높은 방수 성능이 요구되는 상업 및 산업용 지붕에 적합합니다.
더 읽어보기

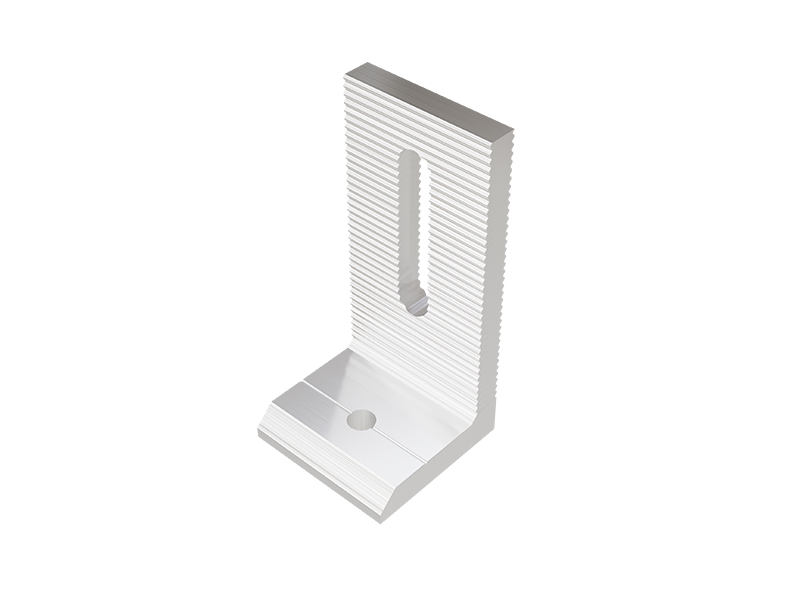

컬러 강판 지붕 태양광 지지 시스템에서 "L자형 앵글"(종종 L자형 받침대, L자형 지지대라고도 함)은 태양광 모듈을 지지하는 가이드 레일을 컬러 강판 지붕에 안정적으로 고정하는 데 필수적인 금속 연결 부품입니다. 직각(L자형) 모양에 경량 구조를 가지고 있으며, 주로 구조물의 상부와 하부를 연결하는 고정 요소 역할을 합니다.
