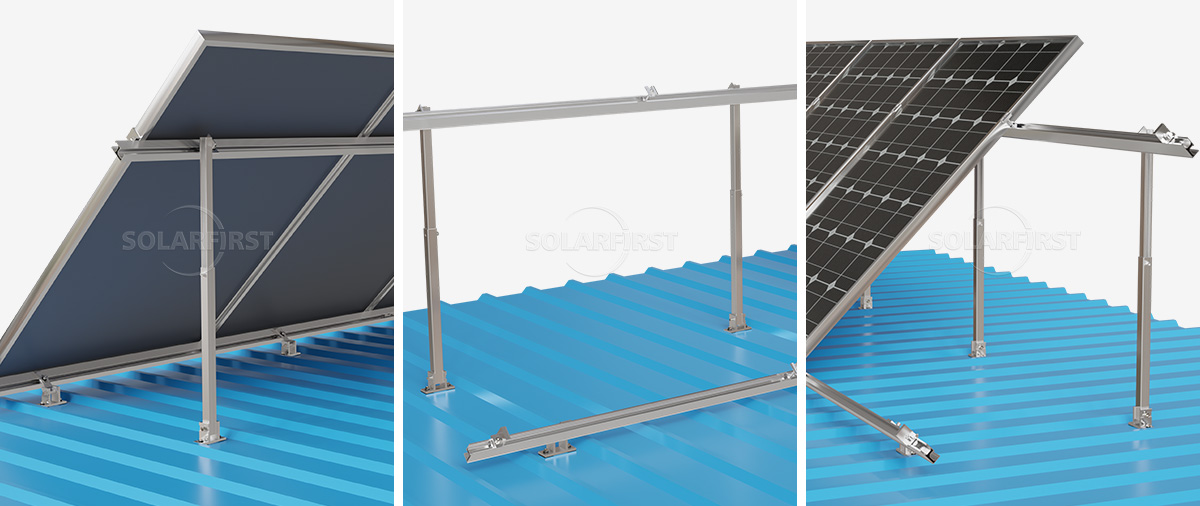

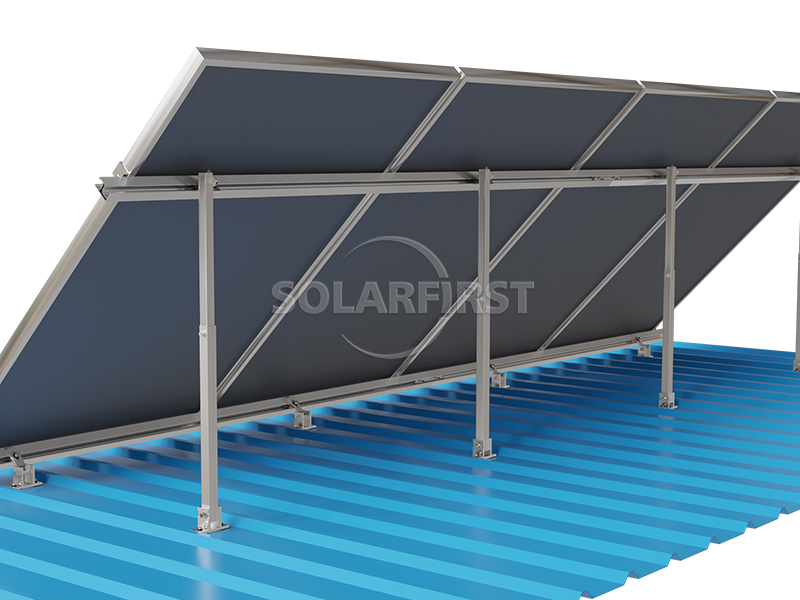

태양광 금속 지붕 거치대 - 높이 조절 가능 다리

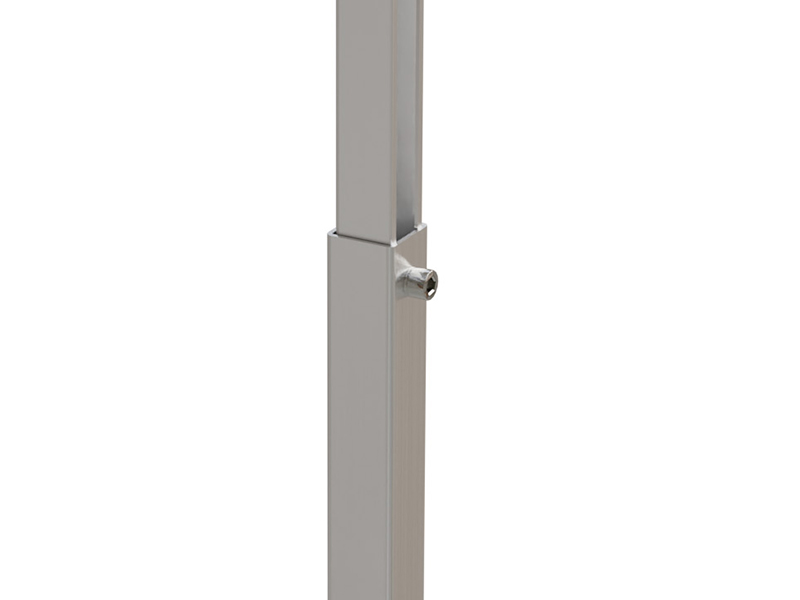

▶높이 및 기울기 각도 조절 가능

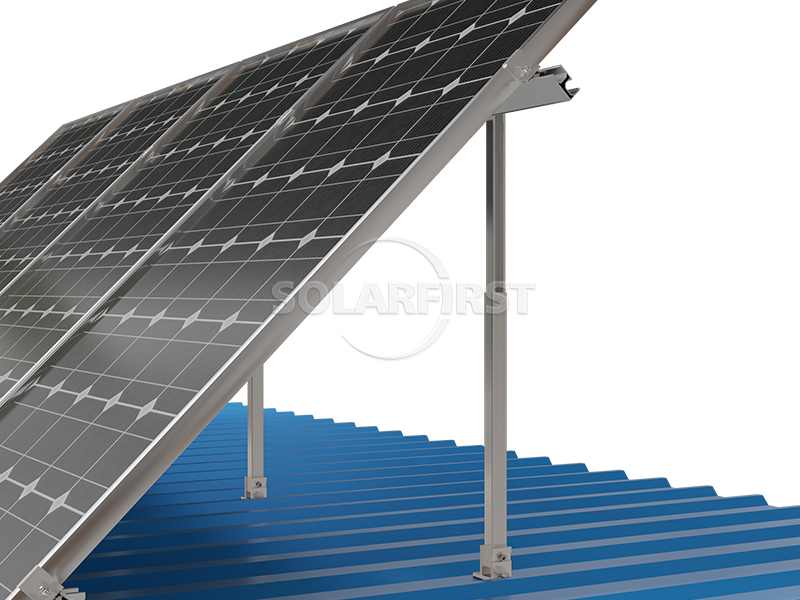

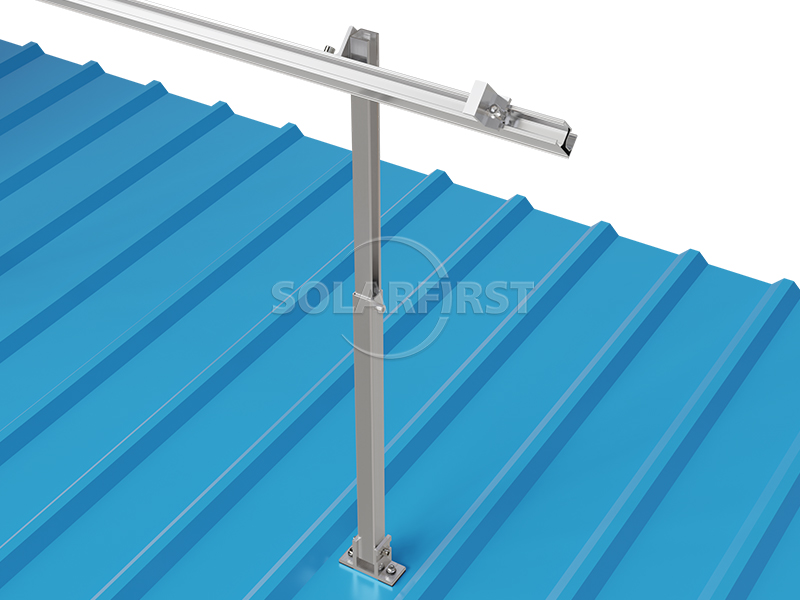

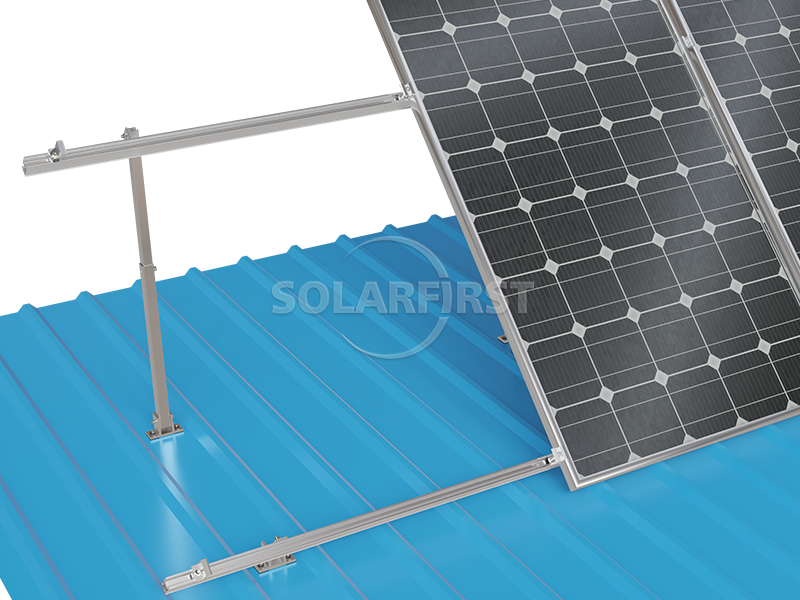

이것이 바로 조절 가능한 앞뒤 지지 브래킷의 핵심 장점입니다. 앞뒤 지지대의 높이 차이를 조절함으로써 태양광 모듈의 설치 경사각을 유연하게 변경할 수 있습니다. 일반적인 조절 각도 범위는 다음과 같습니다.

고정 각도 모델: 약 10°, 15°, 30° 등

각도 조절 가능 모델: 0°~30°, 30°~60°, 5°~45° 등

계절 변화에 따라 태양 고도 변화에 맞춰 경사각을 조절할 수 있어 태양광 발전 시스템의 발전 효율을 향상시킬 수 있습니다. 예를 들어, 경사각 조절이 가능한 태양광 장비 브래킷은 전면 경사 빔의 여러 연결 구멍과 후면 경사 브레이스 커넥터의 볼트를 통해 다양한 설치 환경에 맞춰 경사각을 여러 단계로 설정할 수 있습니다.

▶ 다방향 조절 기능

일부 중고가 제품은 앞뒤, 좌우, 상하 등 여러 방향으로 조절이 가능하여 엔지니어링 설치의 유연성과 신속성을 크게 향상시키고 골판형 강판 지붕의 실제 구조적 편차에 더욱 잘 적응할 수 있습니다.

▶ 무타공 설치 설계

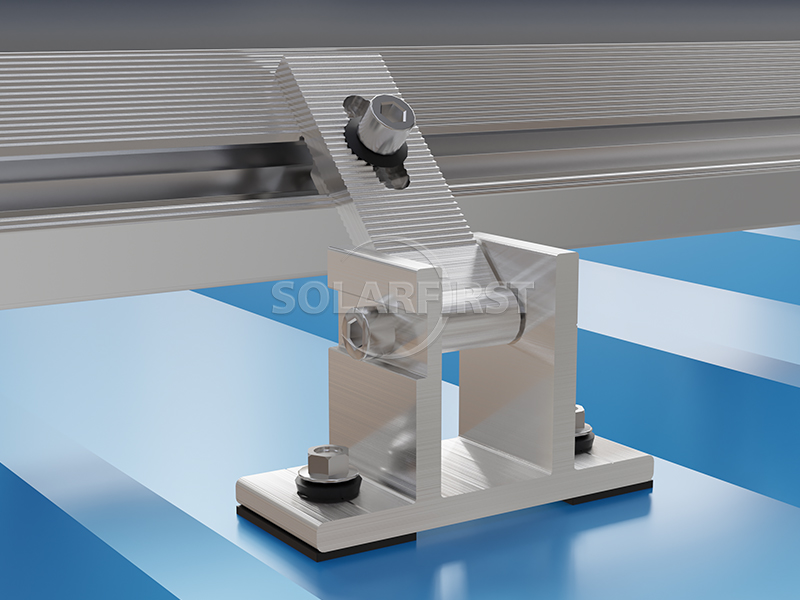

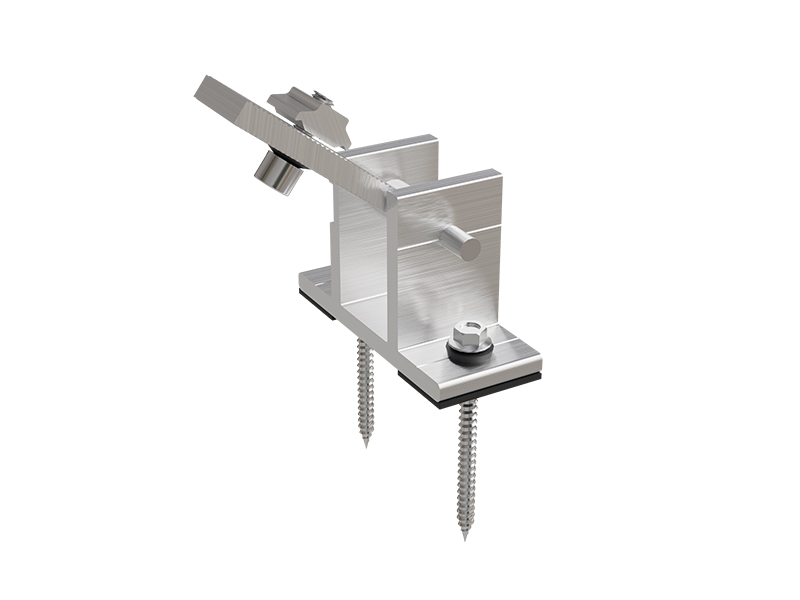

조절 가능한 전면 및 후면 브래킷은 일반적으로 클램프를 사용하여 고정되므로 골판형 강판 지붕에 구멍을 뚫거나 용접할 필요가 없습니다. 이는 지붕 누수 위험을 근본적으로 제거하여 방수층의 무결성과 내부 생산 환경의 안전을 보장합니다.

▶ 고도로 사전 조립된 모듈식 디자인

제품은 대부분 공장에서 사전 조립되어 출고됩니다. 시공 작업자는 지붕에서 간단한 조립 및 고정 작업만 수행하면 되므로 현장에서 절단이나 드릴 작업이 필요 없습니다. 이는 현장 시공 시간과 인건비를 크게 절감해 줍니다.

▶ 고강도 및 내식성

브래킷 본체는 대부분 6005-T5 또는 6063-T5 등급 알루미늄 합금으로 제작되며, 표면은 양극 산화 처리되어 있습니다. 산화막 두께는 15μm 이상으로 탁월한 내식성을 제공하며 20년 이상의 수명을 보장합니다.

중요 사항:

▶ 지붕 하중 용량 검증

설치 전에 구조 엔지니어는 골판형 강철 지붕 서까래와 패널의 하중 지지 능력을 검증하여 변형이나 붕괴를 초래할 수 있는 과부하를 방지해야 합니다.

▶ 타일 ​​유형 일치 확인

현장의 골판형 강판 지붕의 특정 모델(파형 높이, 파형 경사 및 잠금 모서리 유형)에 완벽하게 맞는 클램프를 선택해야 합니다. 그렇지 않으면 불안정한 클램핑으로 인해 안전 위험이 발생할 수 있습니다.

▶ 경사각 설정은 현장 상황에 따라 달라져야 합니다.

조절 가능한 경사각은 해당 지역의 위도, 연간 일사량, 풍압 조건 등을 종합적으로 고려하여 결정해야 하며, 각도가 크다고 반드시 좋은 것은 아닙니다. 지나치게 높은 경사각은 풍하중을 크게 증가시킬 수 있습니다.

▶ 조임 토크 제어

모든 스테인리스강 볼트 연결부는 토크 렌치를 사용하여 설계 값까지 조여야 합니다. 나사산 손상을 방지하기 위해 설치 전에 토크 계수를 확인해야 합니다. 볼트가 너무 헐거워지거나 과도하게 조여지지 않도록 주의해야 합니다.

▶ 정기 점검 및 유지보수

6개월마다 또는 강풍이나 폭설 후에는 클램프의 조임 상태와 앞뒤 조절 볼트의 풀림 여부를 점검하고 즉시 조여주는 것이 좋습니다.

▶ 방수 및 밀봉

클램프에는 구멍이 뚫려 있지 않지만, 설치 중 골판형 강판 코팅에 충격이나 긁힘이 발생하면 추가적인 부식을 방지하기 위해 방수 실런트를 도포해야 합니다.

▶ 전기 안전 거리

구성 요소 및 케이블 배선은 지붕에 있는 연기 배출구, 환풍구, 피뢰침 등과 안전 거리를 유지해야 하며, 적절한 접지 연결이 보장되어야 합니다.
