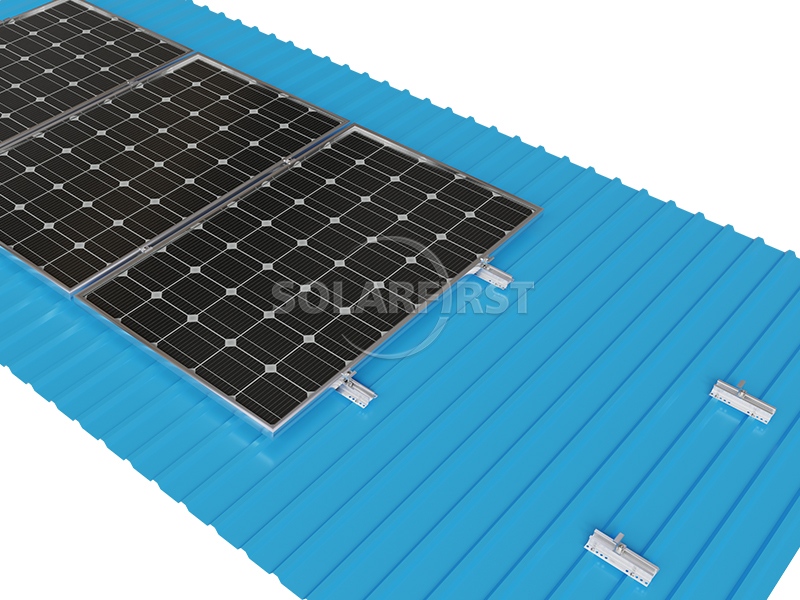

골판형 강판 지붕용 태양광 패널 설치 트랙인 U자형 트랙은 골판형 강판 지붕에 특화된 태양광 패널 설치 시스템으로, 높은 효율성과 신뢰성 덕분에 널리 사용되고 있습니다. 단면이 알파벳 'U'자 모양을 닮았다고 해서 'U자형 트랙'이라고 불리는데, 이러한 설계는 구조적 강도와 설치 용이성 사이의 균형을 보장합니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

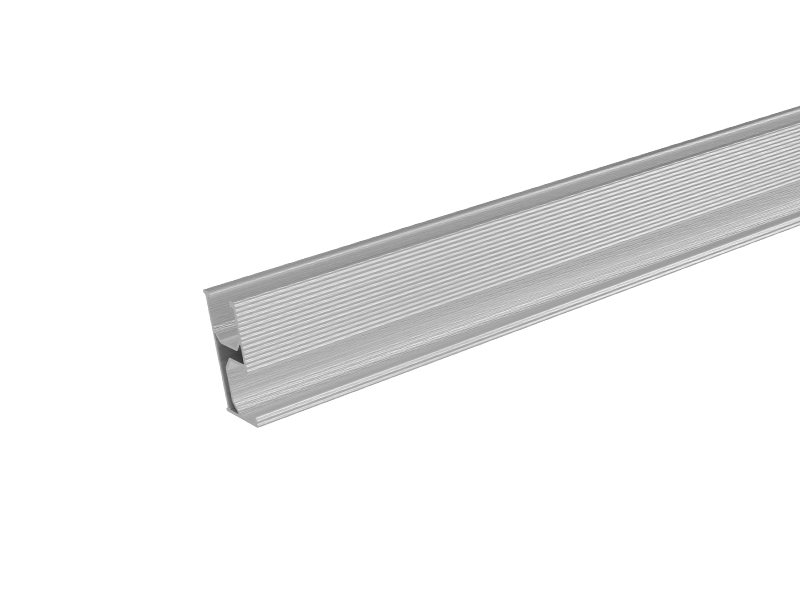

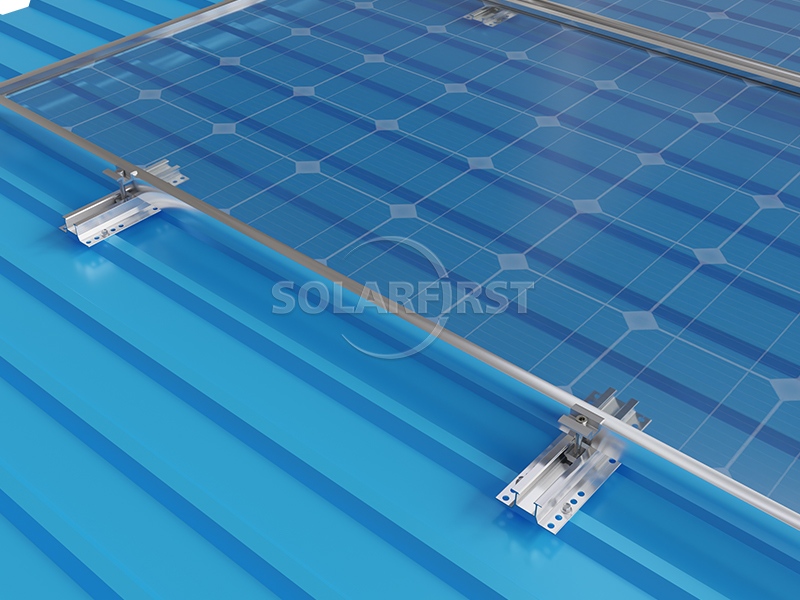

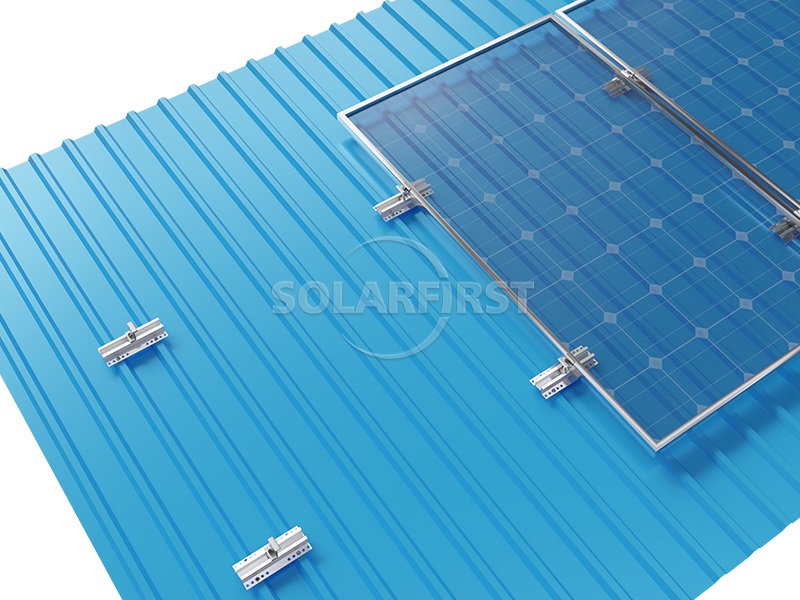

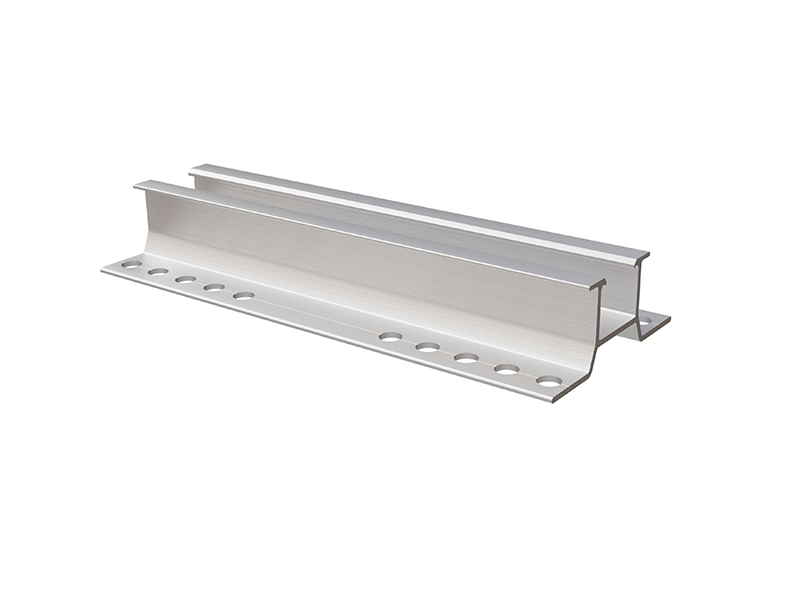

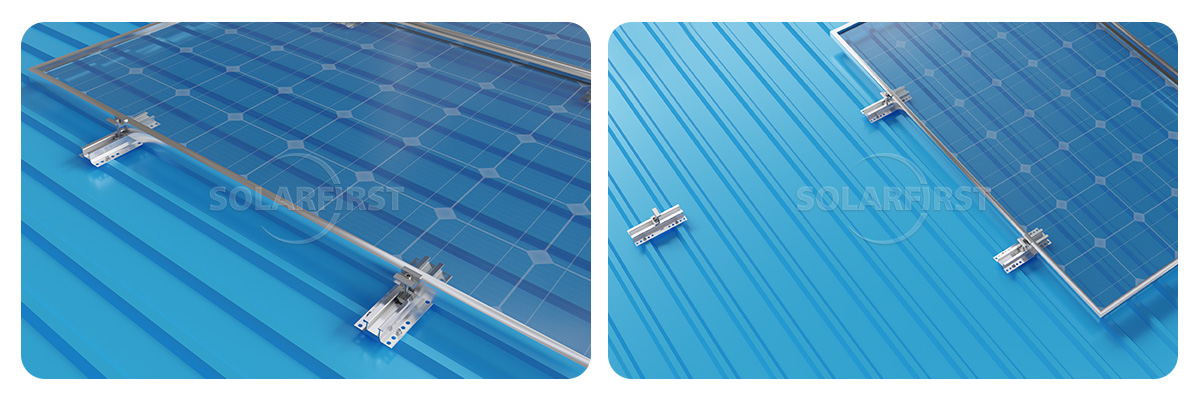

U자형 트랙 태양광 패널 마운팅 시스템은 상업용, 산업용 및 주거용 골판형 강판 지붕에 적합하도록 특별히 설계된 태양광 모듈 설치 시스템입니다. 핵심 구성 요소인 U자형 가이드 레일은 U자형 단면을 가지며 고품질 알루미늄 합금으로 제작됩니다. 이 레일은 특수 클램프 또는 셀프 태핑 나사를 사용하여 골판형 강판 지붕의 상단부에 고정되어 태양광 모듈에 안정적인 지지 기반을 제공합니다. 이 시스템은 태양광 모듈의 수평 또는 수직 배치를 지원하며 프레임형 및 프레임리스형 태양광 패널 모두와 호환되어 높은 유연성을 제공합니다.

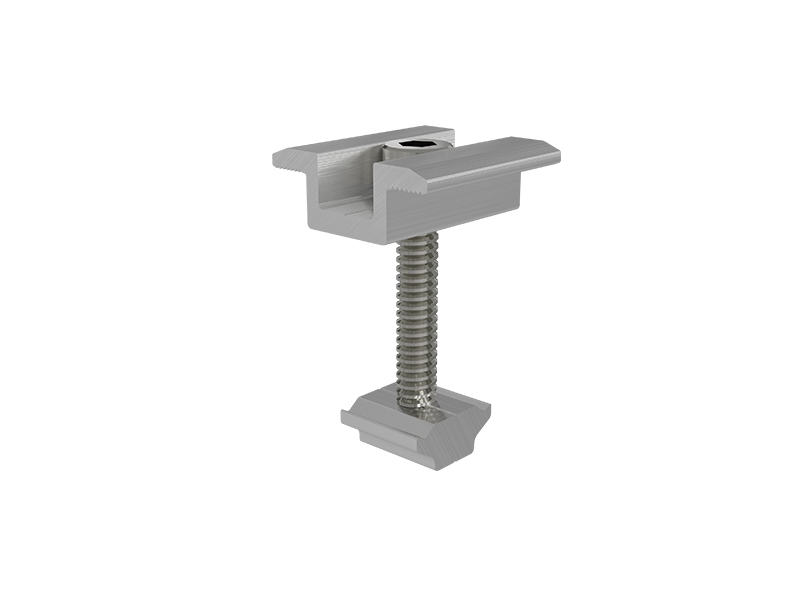

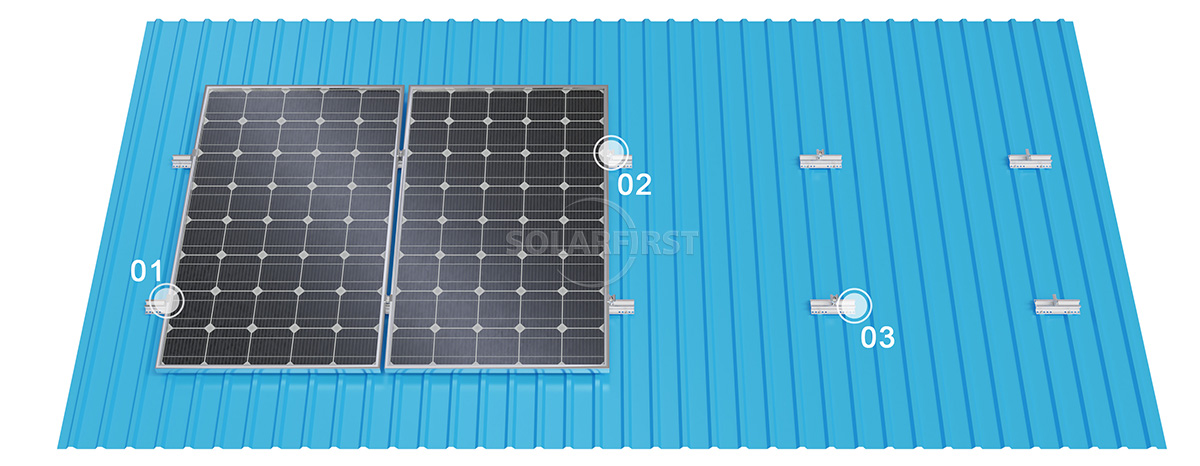

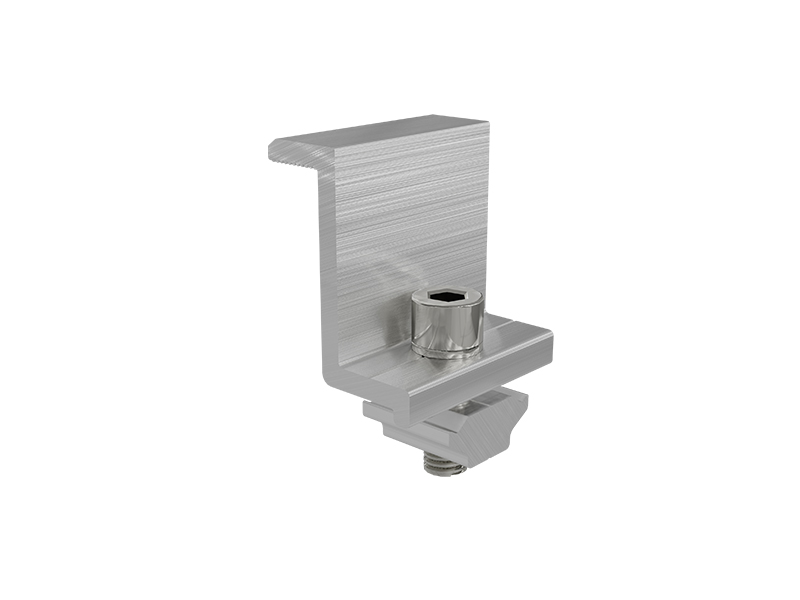

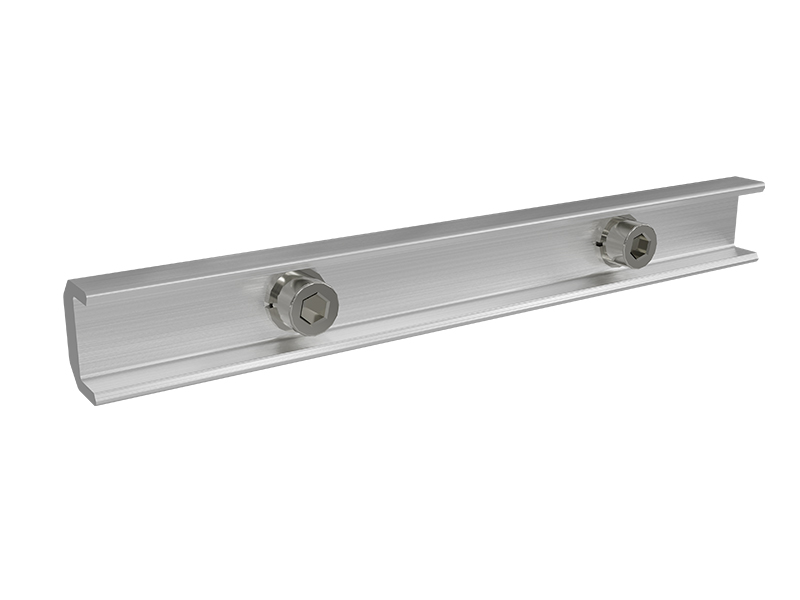

제품 구성 요소
장점과 단점
▶ 장점
▪ 간편 설치
U자형 트랙 설계로 설치 과정이 간소화되었습니다. 셀프 태핑 나사와 압력 블록이 구성 요소를 단단히 고정하여 복잡한 공구가 필요 없으며 설치 시간과 인건비를 크게 절감합니다.
▪ 경량 구조
주로 알루미늄 합금으로 제작된 경량 설계로 지붕에 가해지는 추가 하중을 최소화하여 운송 및 취급이 용이합니다.
▪ 믿을 수 있는 방수 기능
EPDM 방수 가스켓 또는 접착제와 함께 사용하면 지붕에 구멍을 뚫은 후 누수 위험을 효과적으로 제거하여 지붕 방수 성능을 보장하는 데 매우 중요합니다.
▪ 폭넓은 호환성
이 종합적인 시스템 설계는 태양광 모듈의 수평 또는 수직 배치를 지원하며, 시중에 판매되는 대부분의 프레임형 또는 프레임리스 모듈과 호환됩니다.
▪ 높은 비용 효율성
모듈 수 감소와 설치 과정 간소화로 자재 및 인건비가 절감됩니다.
▶ 단점
▪ 표준화 과제
참고로, U자형 트랙은 관성 모멘트와 탄성 계수가 더 작기 때문에 동일한 크기의 다른 단면 형상을 가진 트랙보다 전체적인 하중 지지 능력이 낮을 수 있습니다.
▪ 설치 제한 사항
설치 시에는 일반적으로 골판형 강판 지붕재에 구멍을 뚫어야 합니다. 방수 조치를 취했더라도 이는 지붕 구조 전체에 영향을 미칠 수 있습니다.
▪ 시장 성숙도
특수 용도 솔루션인 U자형 트랙은 활용도가 높은 C자형 또는 Z자형 강철 트랙만큼 시장 점유율이 높거나 가격 투명성이 확보되지 않을 수 있습니다.
▪ 재료 특성
알루미늄은 강철보다 강도가 약합니다. 극도로 높은 하중 지지력이 요구되는 특수 용도에서는 더욱 견고한 용융 아연 도금 강철 U자형 지지대가 필요할 수 있습니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 컴포넌트 지향 | 수평/수직, 유연한 배치 |
| 적용 가능한 구성 요소 | 프레임형 및 프레임리스형 태양광 모듈과 호환 가능 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
U자형 트랙 시스템은 주로 다양한 유형의 골판형 강판 지붕에 사용됩니다.
▪ 상업용 건물
공장, 창고, 물류센터와 같이 일반적으로 지붕 면적이 넓고 설치 조건이 균일한 곳은 U자형 트랙의 비용 효율성을 활용하기에 이상적입니다.
▪ 산업 플랜트
이러한 건물들은 지붕 방수 및 구조적 하중 지지력에 대한 요구 사항이 매우 높은데, U자형 트랙의 경량성과 방수 특성은 이러한 요구 사항을 완벽하게 충족합니다.
▪ 주거용 건물
특히 골함석 지붕을 사용하는 시골 자가 건축 주택이나 빌라에 적합하며, U자형 트랙 또한 좋은 선택입니다.
▪ 특정 지붕 유형
특히 사다리꼴 골판형 강판 지붕에 적합한데, U자형 디자인 덕분에 골판형 강판과 더욱 잘 맞기 때문입니다.
중요 사항:
시스템의 장기적인 안정적 운영을 보장하기 위해서는 몇 가지 핵심 사항에 특별한 주의를 기울여야 합니다.
▶ 설계 및 계획 단계
▪ 지붕 하중 용량을 미리 계산하세요
설치 전에 지붕 구조가 태양광 발전 시스템으로 인한 추가 하중을 견딜 수 있는지 확인하십시오.
▪ 정확한 레이아웃 및 위치 지정

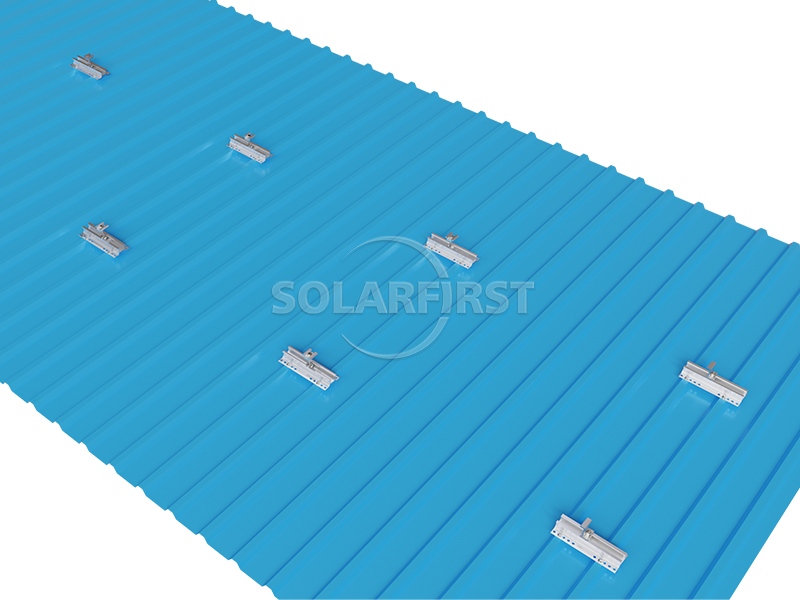

설치하기 전에 설계 도면에 따라 선을 그려 클램프와 가이드 레일 사이의 간격이 설계 요구 사항을 충족하는지 확인하십시오.
▶ 방수 단계 (매우 중요)
▪ EPDM 가스켓을 사용해야 합니다.
기존 골판형 강판 지붕을 손상시키는 모든 구멍에는 셀프 태핑 나사 아래에 EPDM 방수 개스킷 또는 와셔를 설치해야 합니다. 누수를 방지하기 위해 방수 실런트를 사용하는 것이 좋습니다.
▶ 시공 및 설치 단계
▪ 표준화된 작업 순서
가드레일 설치는 "중간 부분 → 끝 부분 → 가드레일 연결 부품" 순서로 진행해야 합니다.
▪ 제어 설치 정확도
각 가이드 레일을 설치한 후에는 수평도를 확인하십시오. 구성 요소에 응력이 고르게 분포되도록 하려면 스팬당 굽힘 각도가 1mm를 초과해서는 안 됩니다.
▪ 클램프의 인장 강도를 확인하십시오.
일괄 설치 전에 클램프 샘플에 대한 인장 뽑힘 시험을 실시하여 지붕과의 안전한 연결을 확인하십시오.
▪ 공사 현장으로의 접근이 보장되어야 합니다.
지붕 슬래브를 직접 밟는 것은 엄격히 금지되어 있습니다. 보행으로 인한 지붕 변형이나 누수를 방지하기 위해 전용 통행로를 설치해야 합니다.
▪ 비가 오는 날에는 건설 작업이 엄격히 금지됩니다.
이는 빗물이 완전히 밀봉되지 않은 틈새로 스며들어 안전상의 위험을 초래하는 것을 방지하기 위한 것입니다.
요약
골판형 강판 지붕용 태양광 패널(PV) 브래킷 U자형 트랙은 골판형 강판 지붕의 구조적 특성에 맞춰 특별히 설계된 설치 솔루션입니다. 알루미늄 합금의 경량성, EPDM의 방수성, 모듈식 설계의 편리성을 결합하여 시공 효율성과 시스템 수명을 극대화하면서 비용을 효과적으로 절감합니다. 골판형 강판 지붕에 태양광 발전 프로젝트를 계획하는 주택 소유주에게 이처럼 명확하게 구조화되고 표준화된 시스템을 선택하는 것은 장기적으로 안정적인 수익을 보장하는 실용적인 방법입니다.

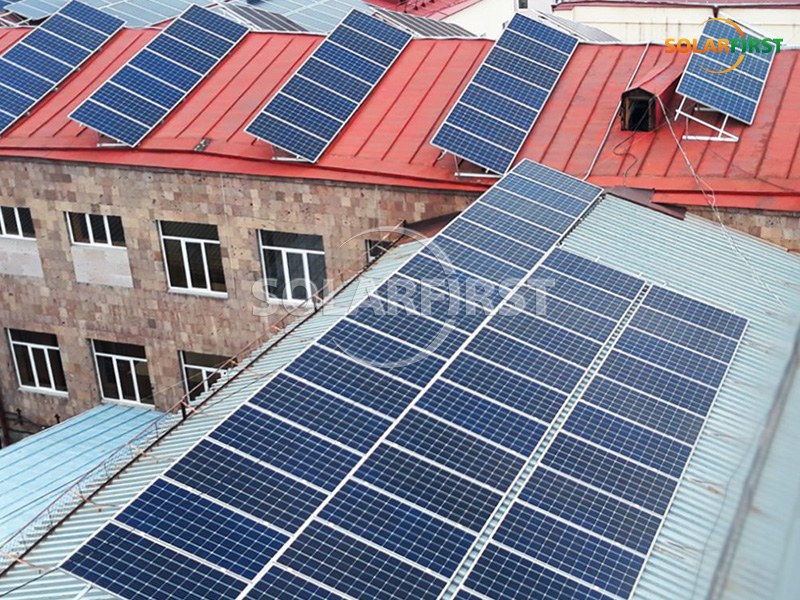

솔라 퍼스트 프로젝트 참고 자료
