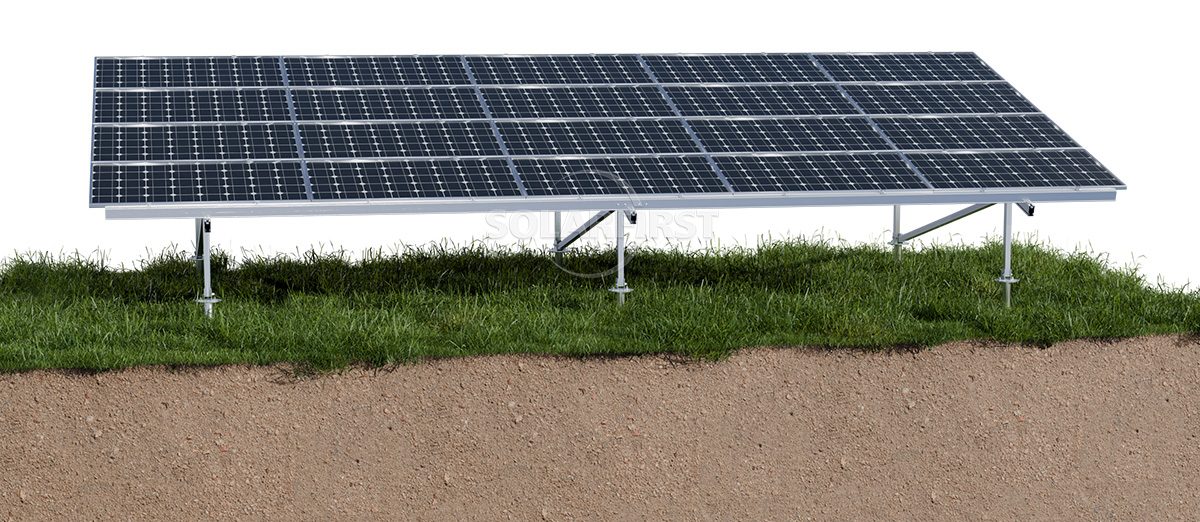

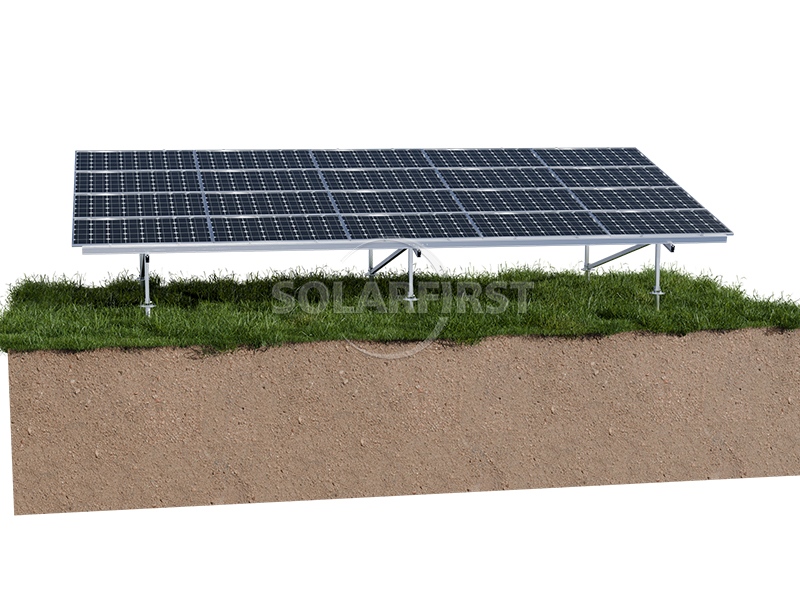

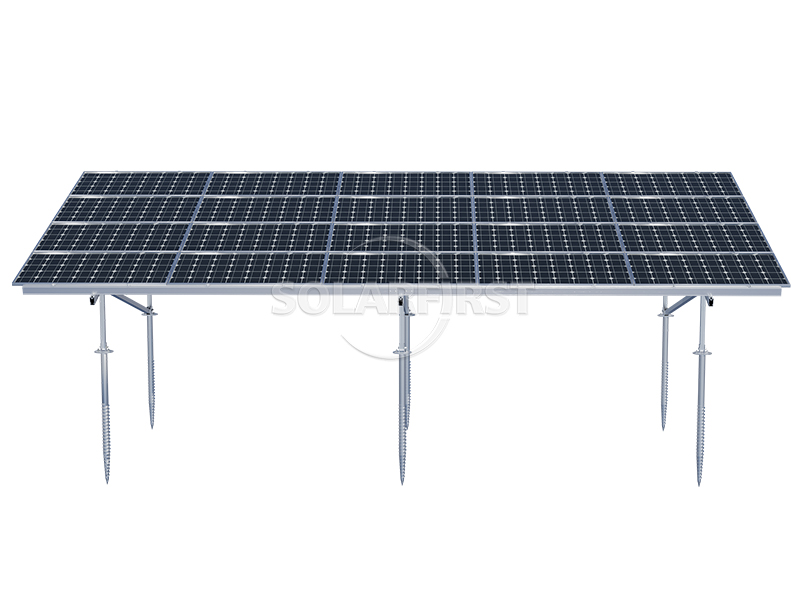

알루미늄 합금 나선형 지반 앵커 기반 태양광 지지 시스템은 "회전식 삽입 설치" 및 "완전 알루미늄 부식 방지" 설계를 채택하여 중소형 태양광 프로젝트에 환경 영향을 최소화하고 시공 효율을 높인 지반 설치 솔루션을 제공합니다.
색상 :
Natural silver（Colored according to customer requirements）인증 :
CE, TÜV, ISO9001, SGS재료 :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

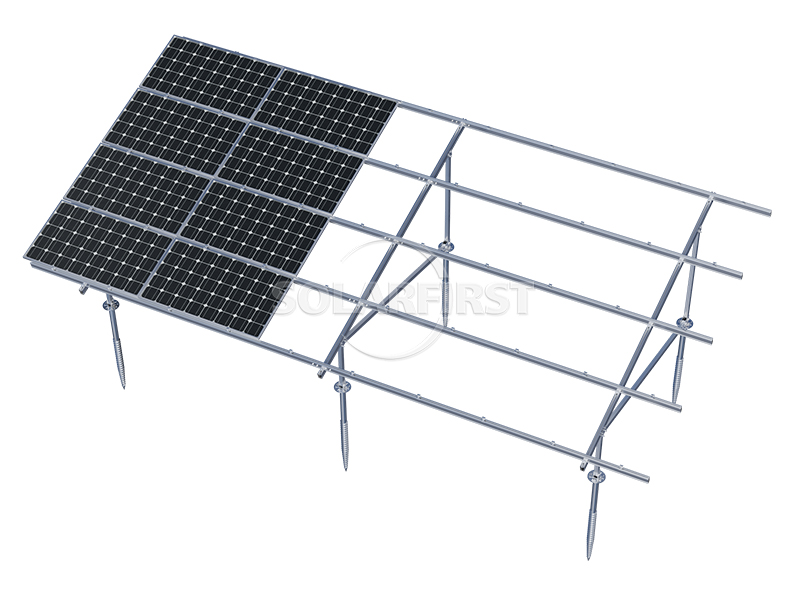

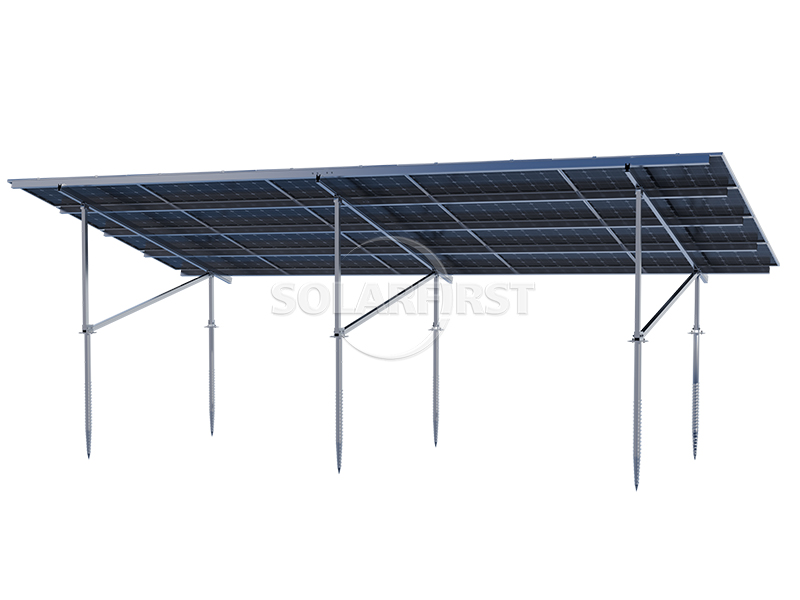

이 시스템은 태양광 지지대와 나선형 지반 앵커를 통합한 것으로, 상업용 또는 공공 규모의 발전소에 적합하며 신속하고 안정적인 지반 지지를 제공할 수 있습니다.

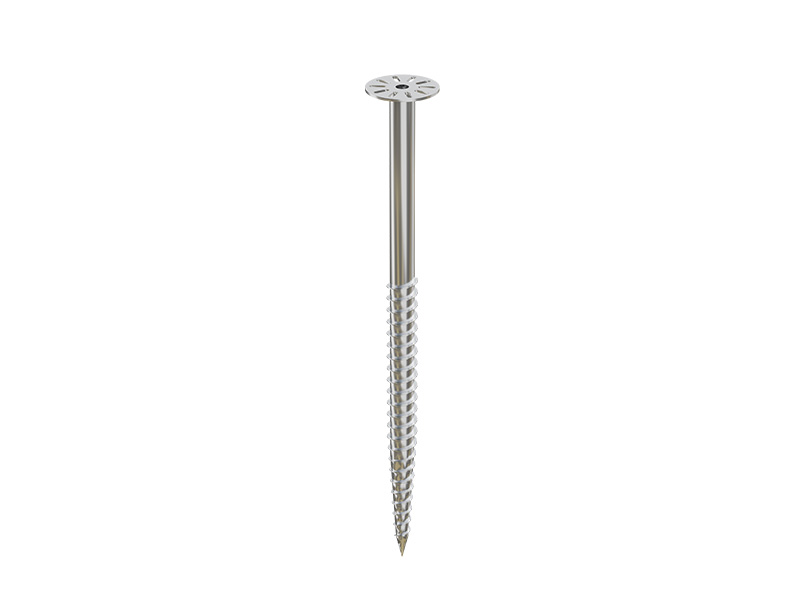

주요 구성 요소는 고강도 알루미늄 합금(예: AL6005-T5, AL6063-T5)으로 제작되며, 조절 가능한 나선형 지반 앵커가 장착되어 있습니다. 시공 시 특수 장비를 사용하여 나선형 지반 앵커를 토양층에 나사로 고정하고, 그 위에 미리 제작된 알루미늄 지지대를 연결합니다. 이 전체 공정은 기초 굴착이나 콘크리트 사용을 필요로 하지 않습니다.

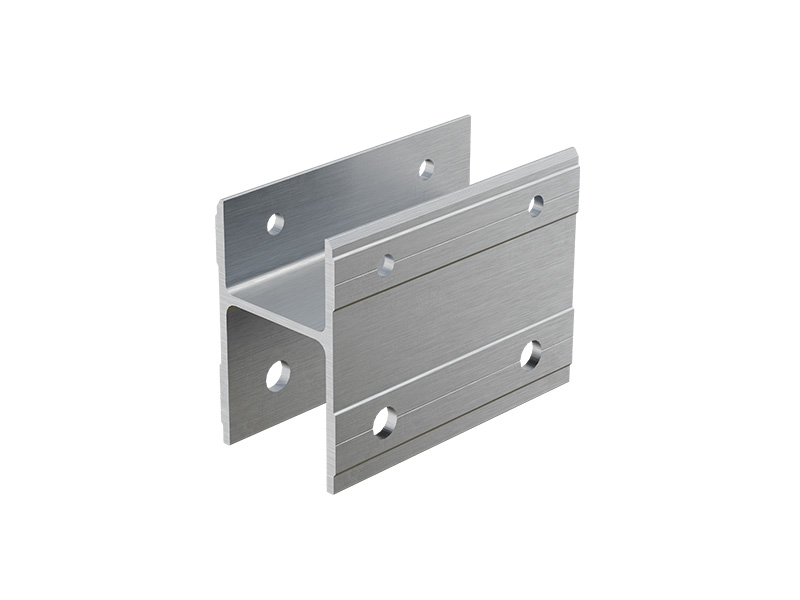

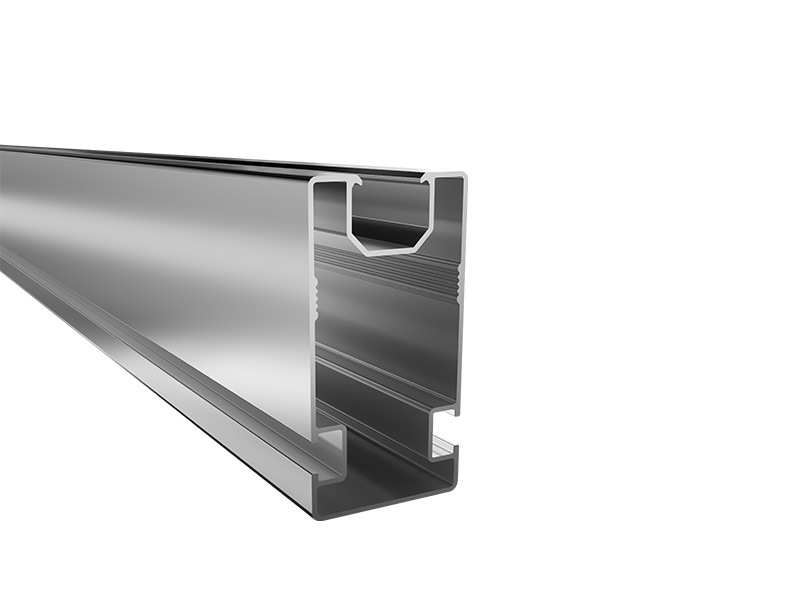

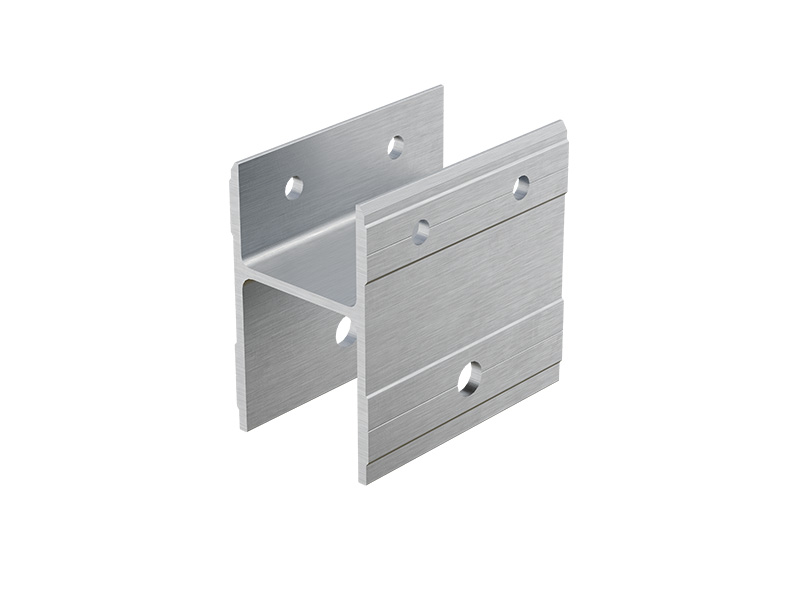

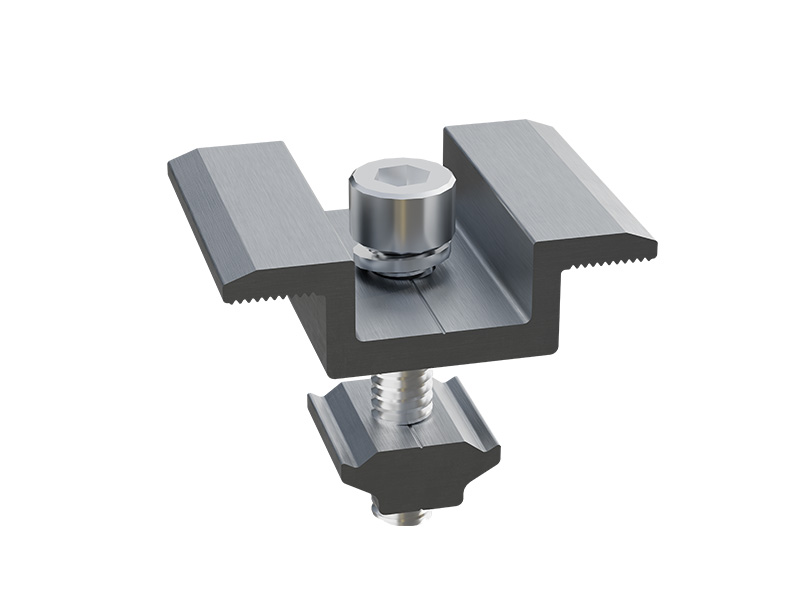

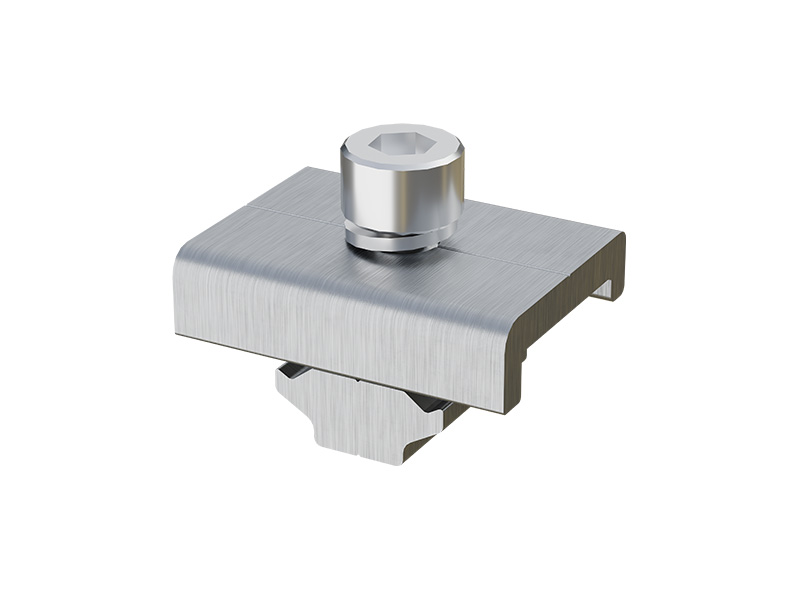

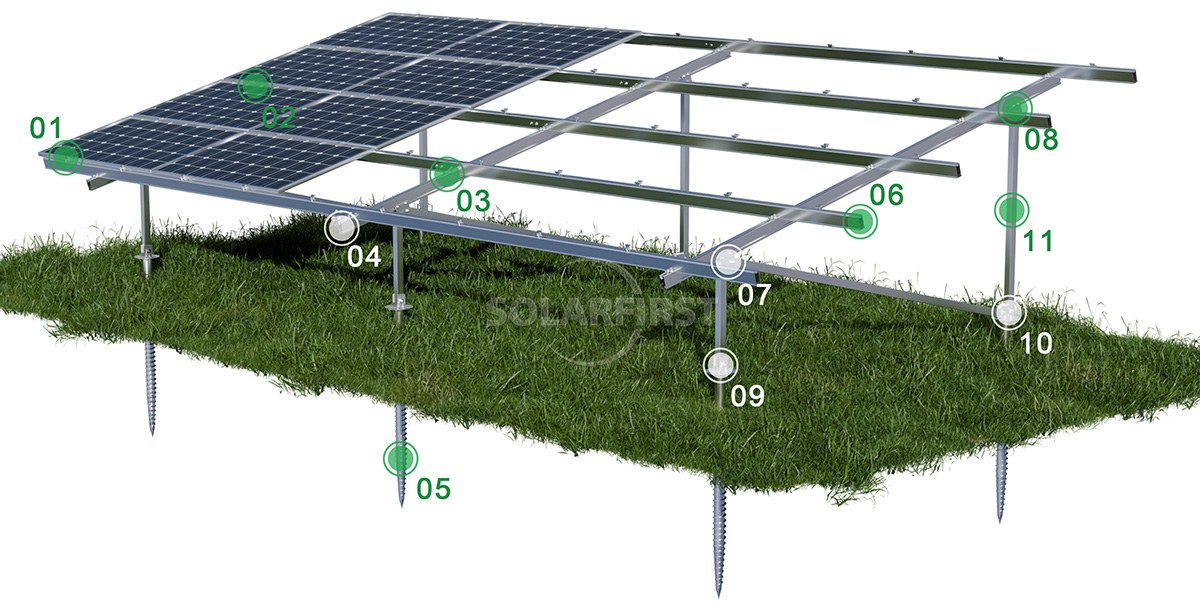

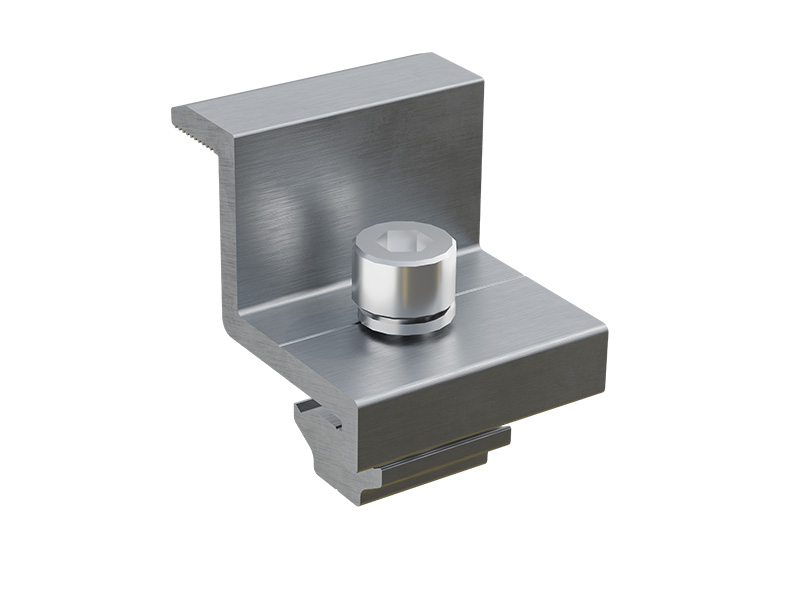

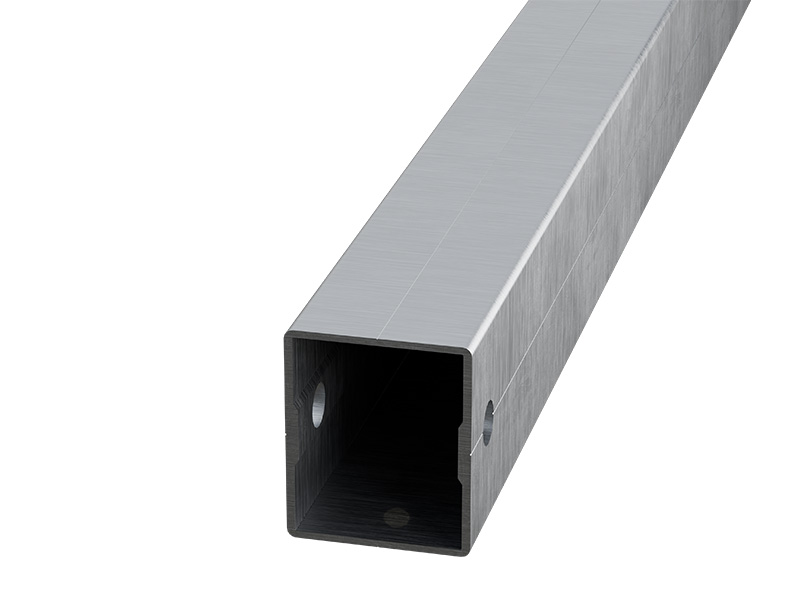

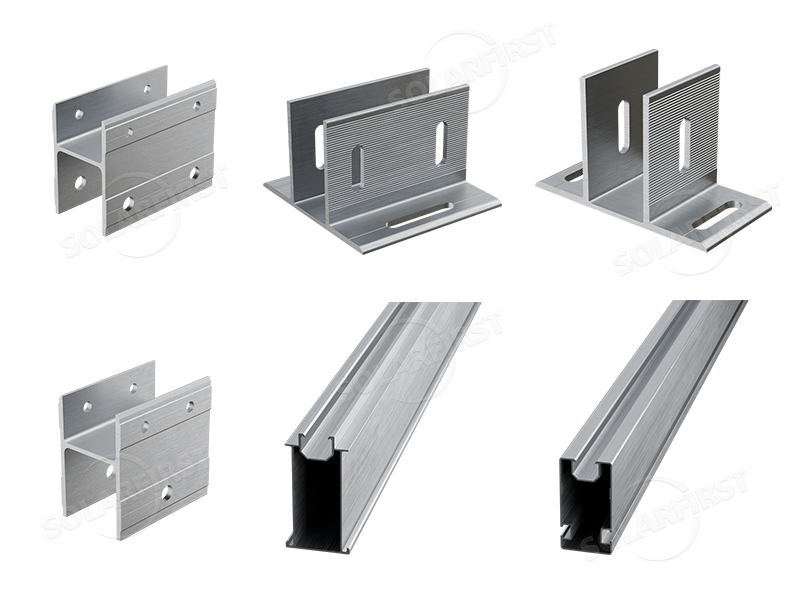

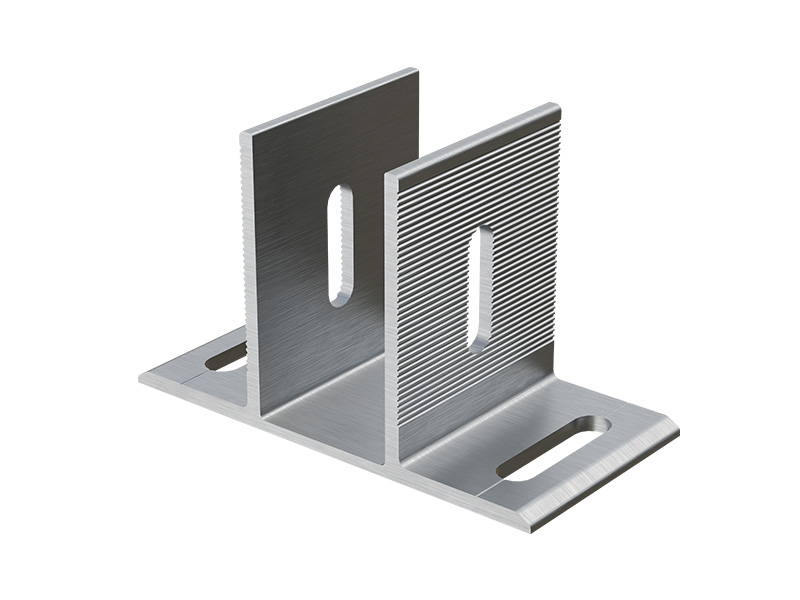

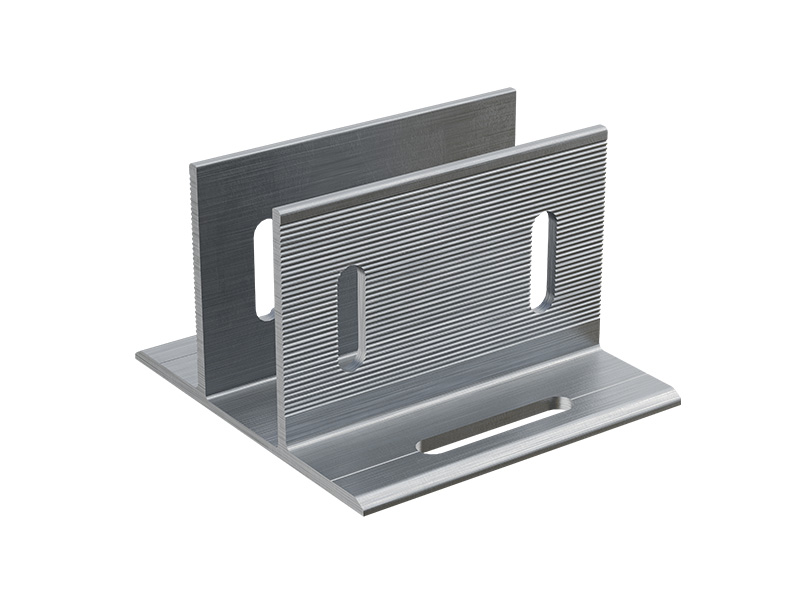

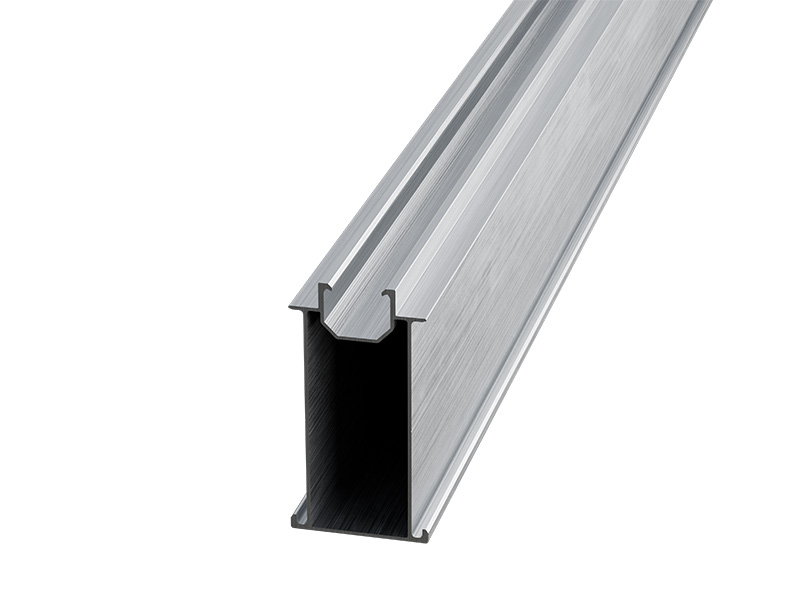

제품 구성 요소
이점
매개변수
| 설치 | 지면 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▶ 대규모 중앙집중식 지상형 태양광 발전소
신속한 설치가 필요한 메가와트급 발전소에 적합합니다. 나선형 지반 앵커는 굴착이나 콘크리트 타설이 필요 없으며, 기존 기초 공법에 비해 시공 기간이 현저히 단축됩니다.
▶ 언덕 및 산악 지역 태양광 발전 프로젝트
이 장비들은 고르지 않은 지형에 적응할 수 있으며 대규모 토지 평탄화 작업이 필요하지 않습니다. 지지대의 높이는 지형에 따라 조절할 수 있어 산지 표토의 교란을 최소화합니다.
▶ 고비 사막과 바위투성이 토양
자갈, 조약돌 또는 작은 돌덩이가 포함되어 있지만 연속적인 암반층을 형성하지 않는 토양에 적합합니다. 나선형 말뚝은 일반적인 방식으로 설치할 수 있으며, 필요한 경우 사전 천공을 통해 시공을 용이하게 할 수 있습니다.
▶ 농업용 온실 및 태양광 발전 양식장 보완 프로젝트
이 제품은 토양 교란을 최소화하여 표토 보호에 도움이 됩니다. 나선형 날개는 인장 저항력을 향상시켜 갯벌이나 수위가 높은 지역에 적합합니다.
▶ 사질토 및 연질토
모래땅이나 느슨한 흙에서는 시공이 더 편리합니다.
▶ 분산형 태양광 주차장
시공 속도가 빠르고 지표면에 손상을 거의 주지 않습니다.
적용 가능한 토양 유형
나선형 말뚝 기초는 다음과 같은 일반적인 토양 유형에 적합합니다.
고려해야 할 지질학적 제한 사항
다음과 같은 지질 조건은 시공에 상당한 어려움을 초래하거나 해당 공법에 적합하지 않습니다. 사전에 평가를 실시하거나 다른 기초 공법으로 변경해야 합니다.
▶ 연속적이고 온전한 단단한 암반층
표층 또는 얕은 지층은 화강암이나 석회암과 같은 단단하게 통합된 순수 암반층으로 이루어져 있습니다. 이러한 지반층에는 나선형 말뚝을 박기가 어렵기 때문에 권장되지 않습니다. 대신 암반 앵커 또는 프리캐스트 콘크리트 기초를 고려할 수 있습니다.
▶ 유동성이 매우 높은 모래층
유동성이 높은 느슨한 모래층에서는 지반 앵커의 지지력이 부족하여 효과가 만족스럽지 못합니다.
▶ 부식성이 매우 강한 토양
알루미늄 합금은 어느 정도 내식성을 가지고 있지만, 부식성이 매우 강한 환경에서는 추가적인 부식 방지 대책을 검토해야 합니다.
▶ 돌의 함량이 지나치게 높을 경우(예: 부피 기준으로 30%를 초과하거나 입자 크기가 큰 경우)
설치 난이도가 상당히 높아질 것입니다. 사전에 구멍을 뚫어야 할지, 아니면 다른 기초 방식으로 변경해야 할지 평가해야 합니다.
요약
전반적으로 이 시스템은 "빠른 현장 설치, 친환경성, 다양한 지형 적응성"이라는 핵심 경쟁력을 특징으로 합니다. 태양광 발전소 프로젝트에서 건설 기간에 대한 엄격한 요구 사항이 있거나, 복잡하거나 생태적으로 민감한 지형에 위치하거나, 장기 유지 보수 문제를 최소화해야 하는 경우, 이 시스템은 기존 콘크리트 솔루션보다 더욱 매력적인 선택이 될 것입니다.

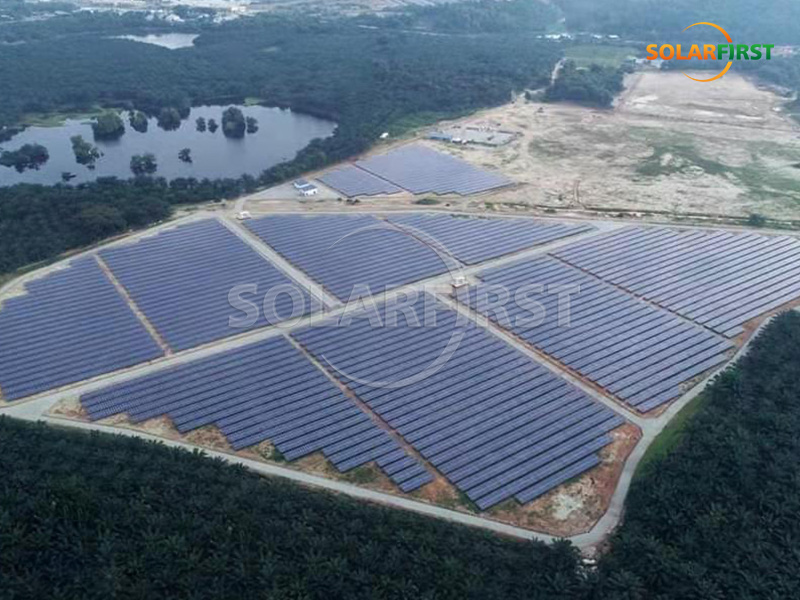

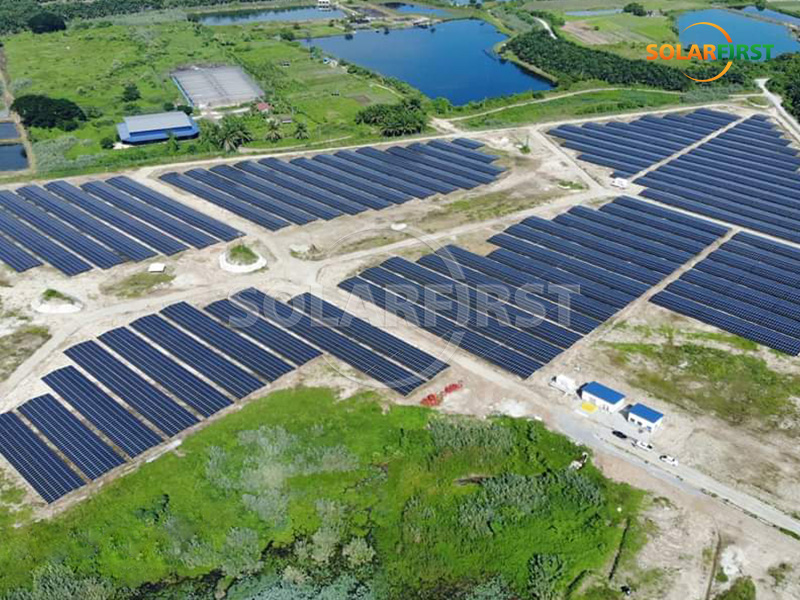

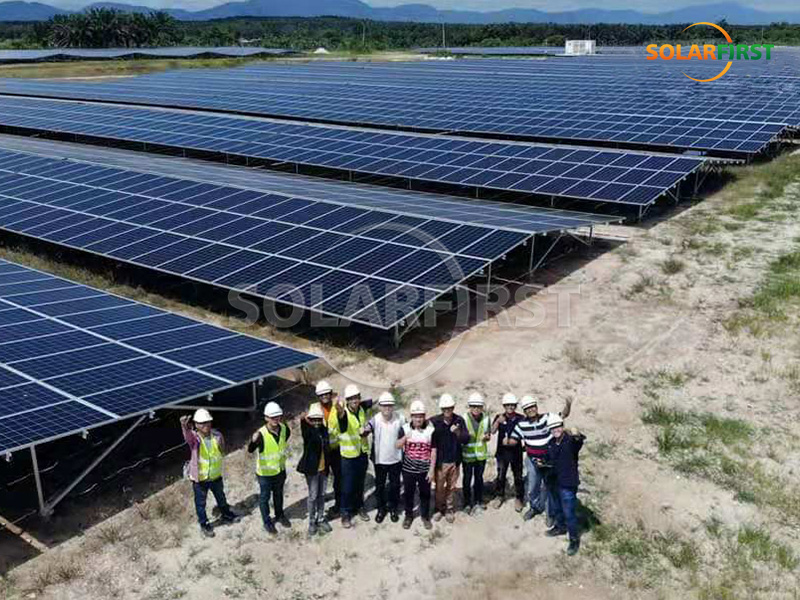

솔라 퍼스트 프로젝트 참고 자료
