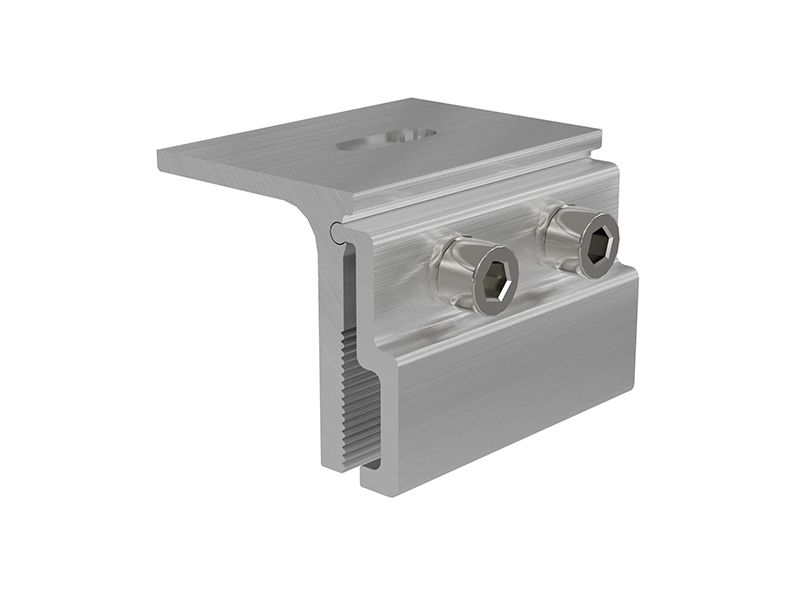

간단히 말해, 스탠딩 심 클램프는 지붕에 구멍을 뚫지 않고 설치하는 골형 강판 지붕용으로 특별히 설계된 "태양광 패널 베이스 커넥터"입니다. 지붕의 이음매 부분에 클램핑 방식으로 고정되어, 지붕에 구멍을 하나도 뚫지 않고도 태양광 모듈을 안전하게 설치할 수 있습니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

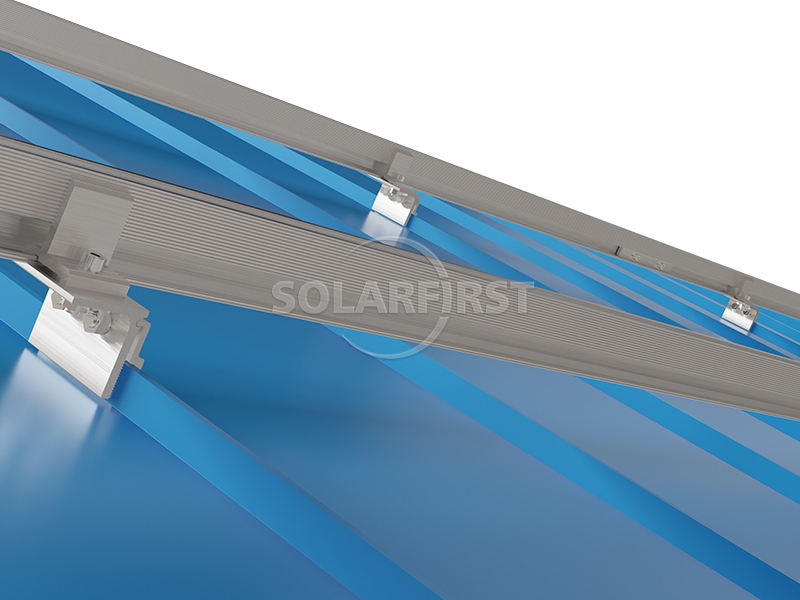

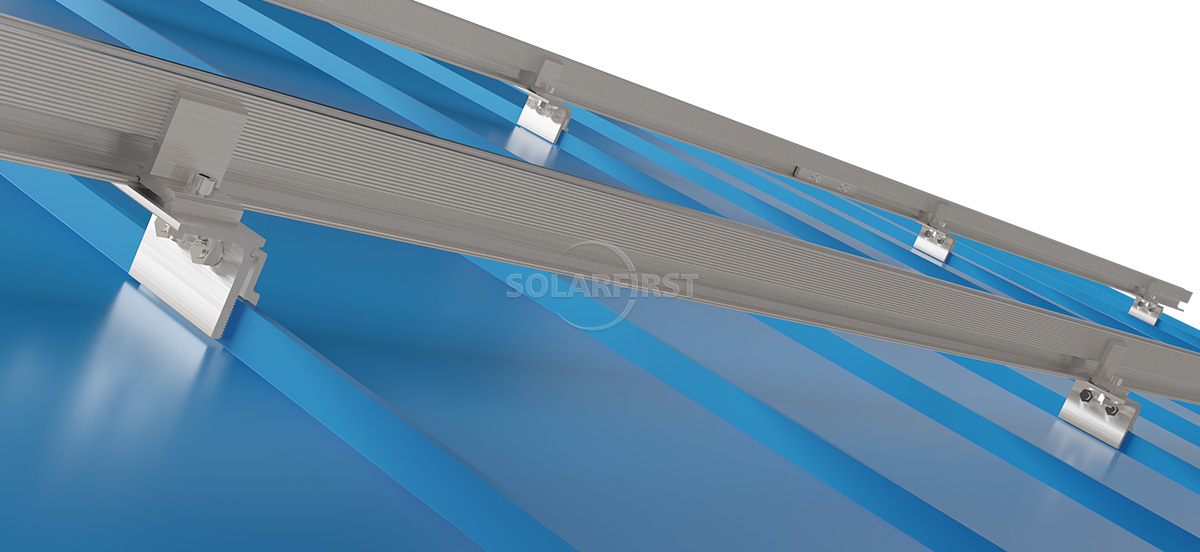

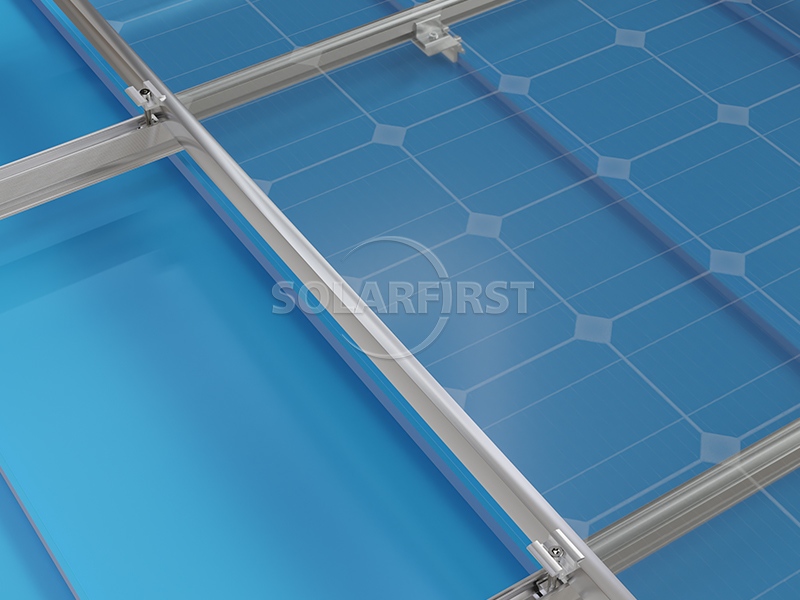

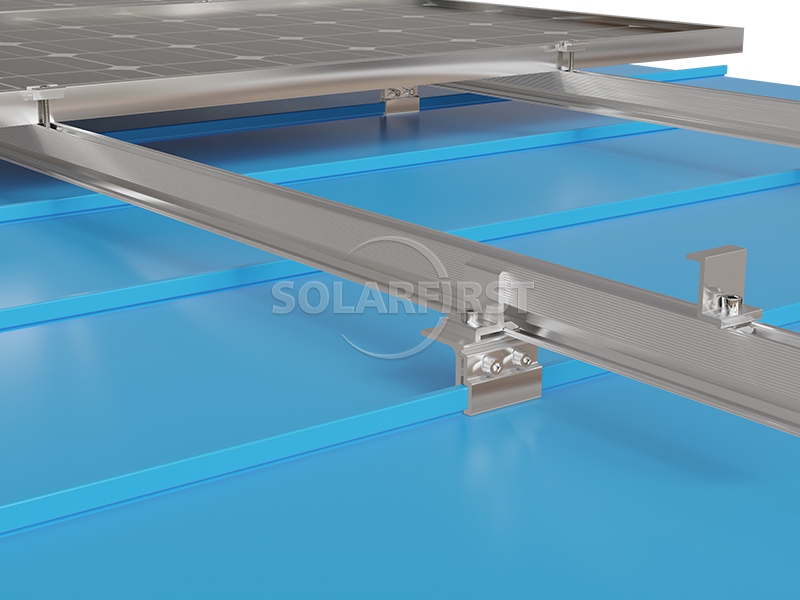

스탠딩 심 클램프는 골판형 강판 지붕 태양광 발전 시스템의 핵심 부품으로, 태양광(PV) 패널 브래킷을 지붕에 고정하는 데 사용됩니다. 특히 스탠딩 심 골판형 강판 지붕에 맞게 설계된 이 클램프는 드릴링이나 용접 없이 지붕에 구멍을 뚫지 않는 클램핑 설치 방식을 사용하여 PV 모듈을 안정적으로 고정합니다.

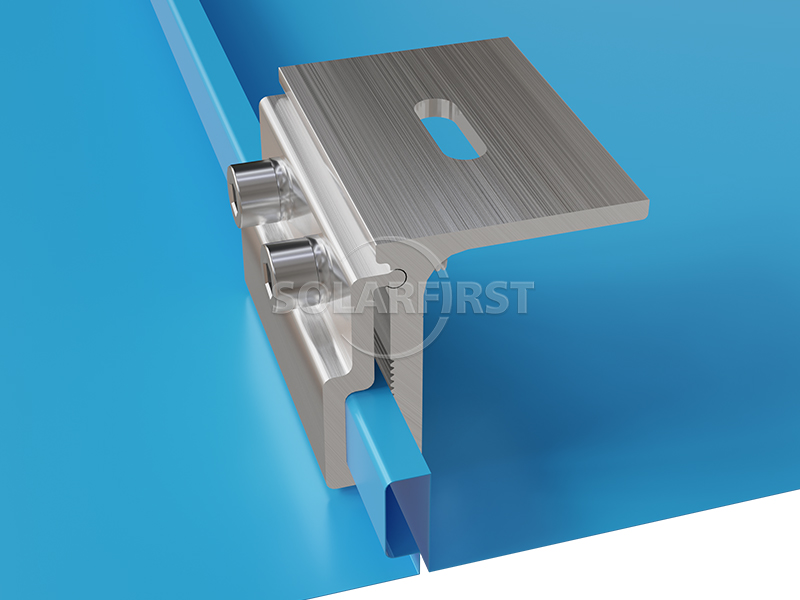

이 제품은 클램프 본체 내부의 정밀한 윤곽을 이용하여 골판형 강판 지붕의 이음매와 기계적으로 결합하고, 측면 볼트를 사용하여 잠금력을 제공함으로써 골판형 강판 지붕의 가장자리를 단단히 고정합니다. 이러한 설계는 드릴링이나 용접으로 인한 지붕 방수층의 손상을 방지하여 누수 위험을 효과적으로 줄입니다..

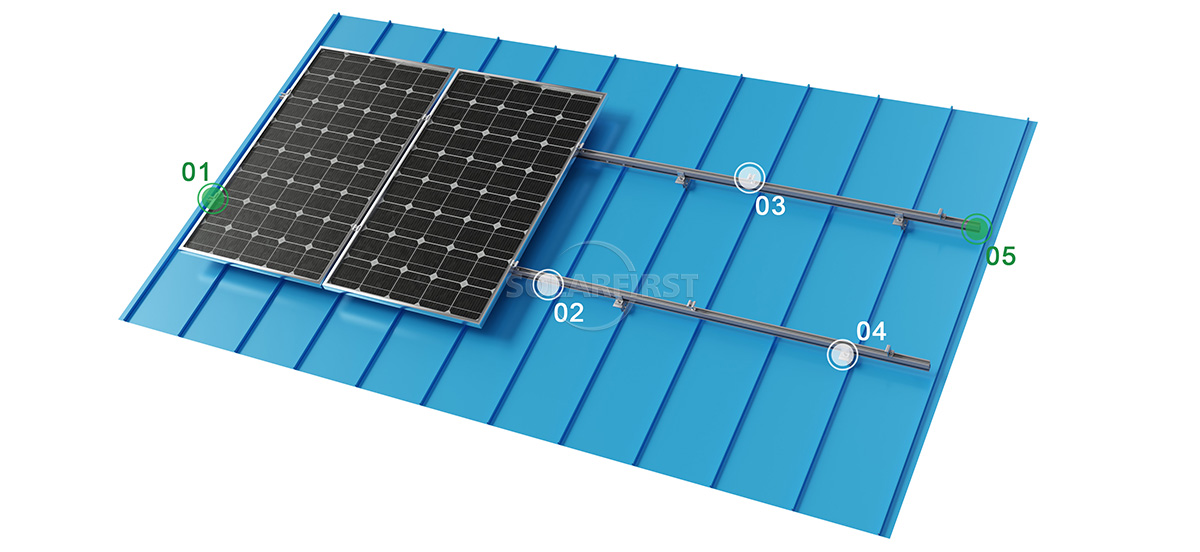

제품 구성 요소
이점
▪ 지붕 방수층의 무결성을 보호합니다
드릴이나 용접이 필요 없고, 지붕을 뚫지 않는 설치 방식으로 브래킷 고정으로 인해 발생할 수 있는 기존 지붕 방수층의 손상을 방지합니다.
▪ 효율적인 설치로 시간과 비용 절감
클립형으로 간편하게 부착하여 바로 사용 가능하며 설치도 빠릅니다.
▪ 높은 호환성과 유연한 적응성
기와 종류 호환성: 일반적인 입식 이음매 지붕 기와에 적용 가능합니다.
▪ 견고한 구조, 안전하고 신뢰할 수 있음
고강도 알루미늄 합금 본체는 경량 설계와 높은 하중 지지력을 결합하여 지붕에 가해지는 추가 하중을 줄여줍니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▶산업 및 상업용 공장 건물
대형 골판형 강철 지붕은 높은 수준의 방수 성능과 빠른 시공 속도를 요구합니다.
▶물류 및 창고 센터
지붕 면적이 넓어 천공 없이 설치하기에 적합합니다.
▶농업용 온실
금속 경사 지붕의 경우, 클램프를 사용하면 기존 구조물의 손상을 방지할 수 있습니다.
▶오래된 태양광 발전 시설의 개보수
기존 금속 지붕에는 구멍을 뚫을 수 없으므로 클램프 고정 방식이 이상적인 해결책입니다.
▶방수 요건이 엄격한 건물
예를 들어 전자, 제약 및 식품 산업의 공장 지붕 등이 있습니다.
중요 사항:
▶ 타일 유형 일치 여부 확인
구매 전에 컬러 스틸 타일 모델을 정확하게 확인하고(리브 높이 및 리브 간격 측정) 해당 클램프 모델을 선택하십시오. 맞지 않는 클램프를 사용하면 제대로 고정되지 않아 타일이 풀리거나 누수될 위험이 있습니다.
▶ 제어 설치 토크
볼트 조임에 권장되는 토크는 20~30N·m입니다. 토크가 부족하면 체결력이 약해지고, 과도한 토크는 컬러 강판 타일을 손상시킬 수 있습니다. 토크 렌치를 사용하는 것이 좋습니다.
▶ 접촉면이 깨끗하고 개스킷이 손상되지 않았는지 확인하십시오.
컬러 스틸 타일을 설치하기 전에 표면의 먼지와 기름기를 깨끗이 제거하십시오. EPDM 가스켓의 상태를 점검하고 손상된 가스켓은 즉시 교체하십시오.
▶ 방수 보조 처리
클램프와 컬러 강판 타일 사이의 접촉면은 개스킷과 기계적 클램핑을 통해 밀봉됩니다. 극한 환경이나 특히 높은 방수 요구 사항이 있는 프로젝트의 경우, 추가적인 중성 구조용 방수 접착제를 접합부에 도포하여 방수 성능을 더욱 강화할 수 있습니다.
▶ 비가 오는 날씨에는 설치를 피하십시오.
습한 환경은 시공 품질과 밀봉 성능에 영향을 미치므로, 시공은 건조한 날씨에 진행해야 합니다.
▶ 정기 유지보수 및 점검
6개월마다 종합적인 점검을 실시하여 느슨한 볼트, 노후된 고무 개스킷, 가이드 레일의 수평 상태 등을 중점적으로 확인하는 것이 좋습니다. 강풍이나 폭설과 같은 극한 기상 현상 발생 후에는 추가 점검을 실시해야 합니다.
▶ 구조 하중 지지력 검증
설계 단계에서 전문가들은 기존 지붕의 하중 지지력을 계산하여 골함석 지붕의 하중 여유가 새로운 태양광 시스템의 요구 사항을 충족하는지 확인해야 합니다. 클램프의 적절한 간격은 풍압 계산을 기반으로 결정해야 합니다.
▶ 부식성이 매우 높은 환경에 적합한 재료 선정
해안 지역이나 화학 산업 지대와 같이 부식성이 매우 강한 환경에서는 316L과 같은 고급 스테인리스강 패스너를 사용하는 것이 좋으며, 클램프의 양극 산화 피막 두께가 내식성 요구 사항을 충족하는지 확인해야 합니다.
요약
스탠딩 심 클램프는 골형 강판 지붕 타일용 비관통형 태양광 패널 연결 장치입니다. 빠른 설치, 높은 강도, 낮은 방수 위험성 등의 특징을 가지며, 다양한 타일 종류 및 L자형 코너 브래킷과 호환되어 유연한 설치가 가능합니다. 구매 시에는 타일 종류 적합성과 토크 조절에 특히 유의해야 하며, 정기적인 유지보수를 통해 장기간 안정적인 작동을 보장할 수 있습니다.

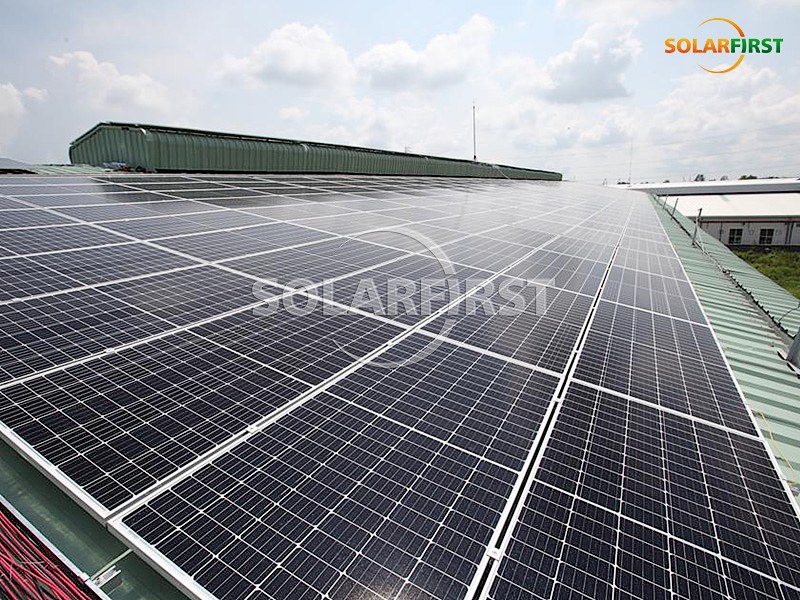

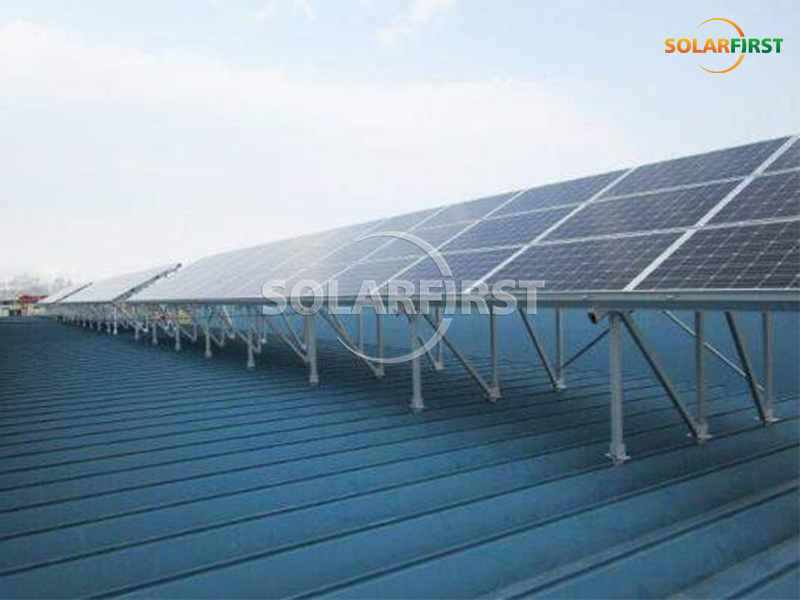

솔라 퍼스트 프로젝트 참고 자료
