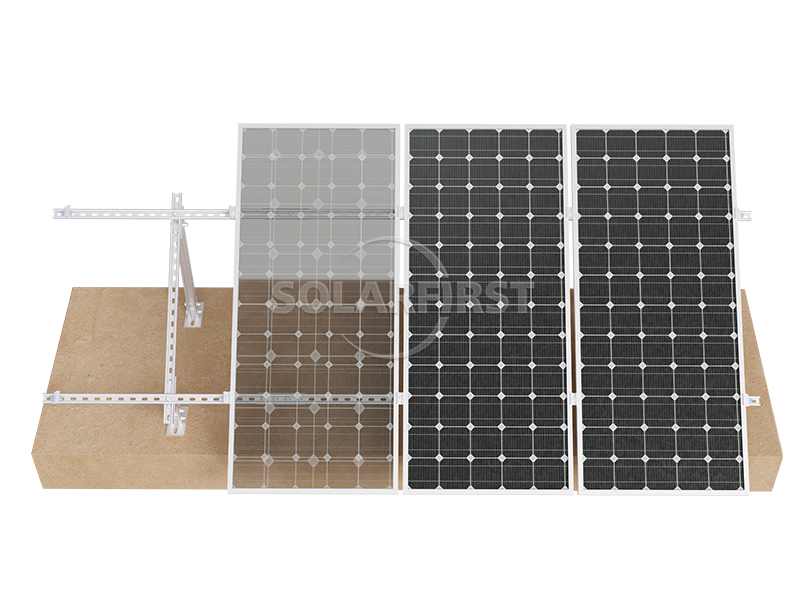

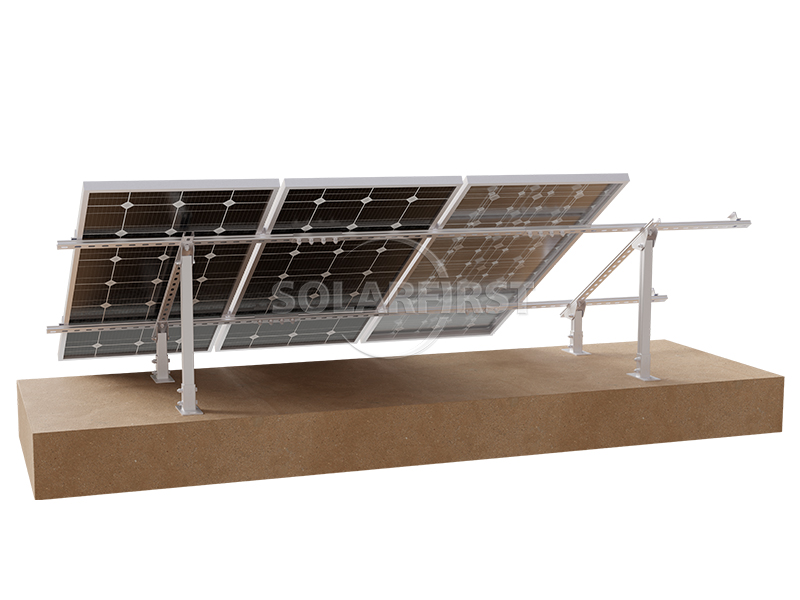

탄소강 재질의 지상 설치형 태양광 발전 시스템 - 안쪽으로 휘어진 강철 구조

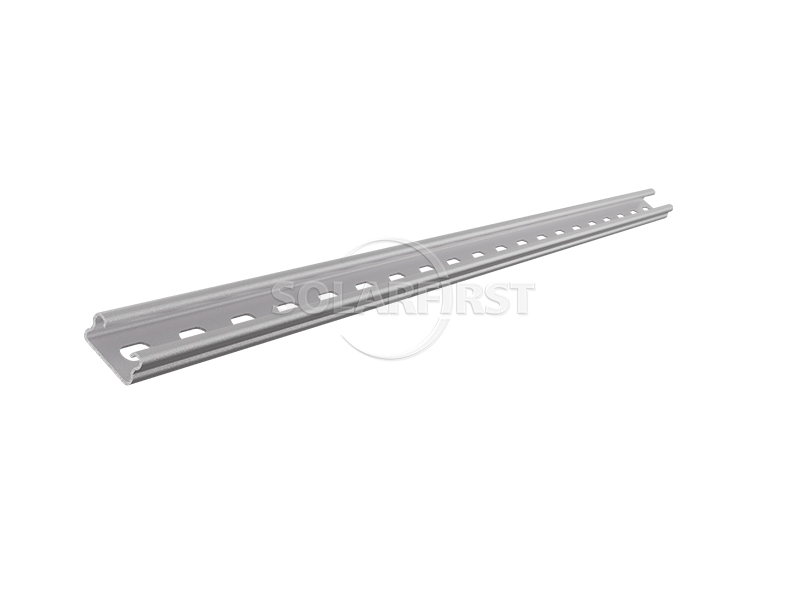

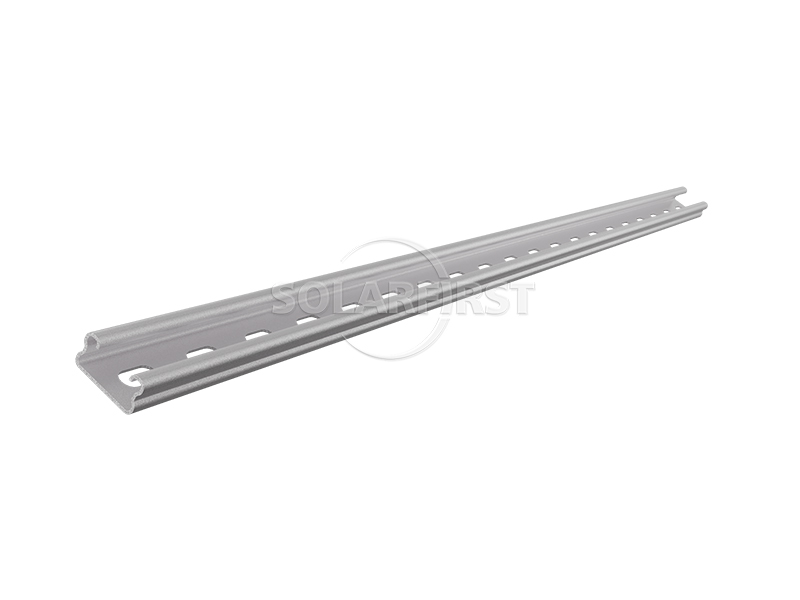

탄소강 태양광 지상 설치 시스템 - 안쪽으로 휘어진 강철은 고품질 탄소 구조강(예: Q235B)을 연속 냉간 벤딩 가공하여 제작한 특수 구조 브래킷 프로파일입니다. 가장 두드러진 특징은 양쪽 측면 모서리를 반복적으로 롤링하여 안쪽으로 휘어진 모서리 구조를 형성함으로써 독특한 슬롯형 강화 단면 구조를 만들어 굽힘, 비틀림 및 압축 저항성을 크게 향상시킨다는 점입니다. 이 제품은 태양광 패널 브래킷, 건물 지지대, 장비 걸이 등과 같은 하중 지지 용도에 적합하게 설계되었으며, 기존의 앵글강 및 일반 채널강을 대체할 수 있는 경량 고강도 솔루션입니다.

일반적인 개방형 강재와 비교했을 때, 내부 압연 모서리 설계는 동일한 무게에서 더 높은 단면 관성 모멘트와 회전 반경을 가능하게 합니다. 따라서 구조적 안정성은 동일한 두께의 평판 압연 부품보다 훨씬 뛰어납니다.

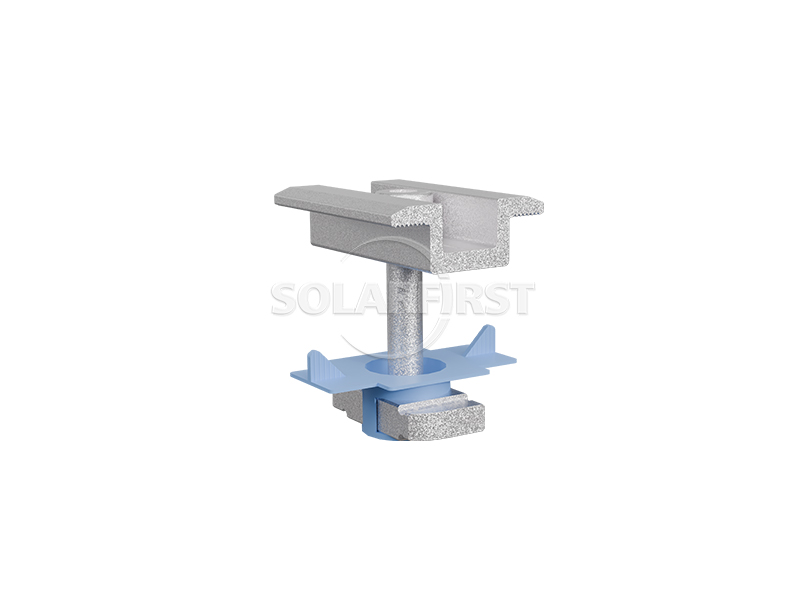

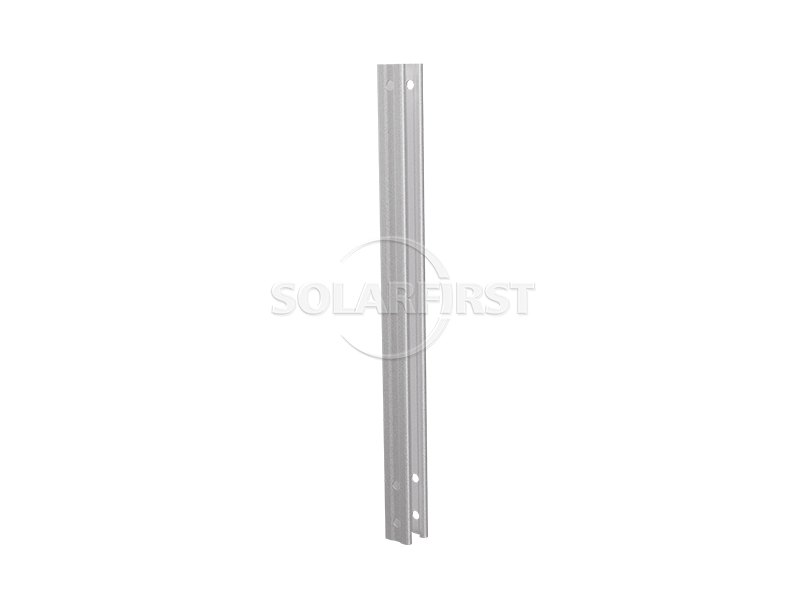

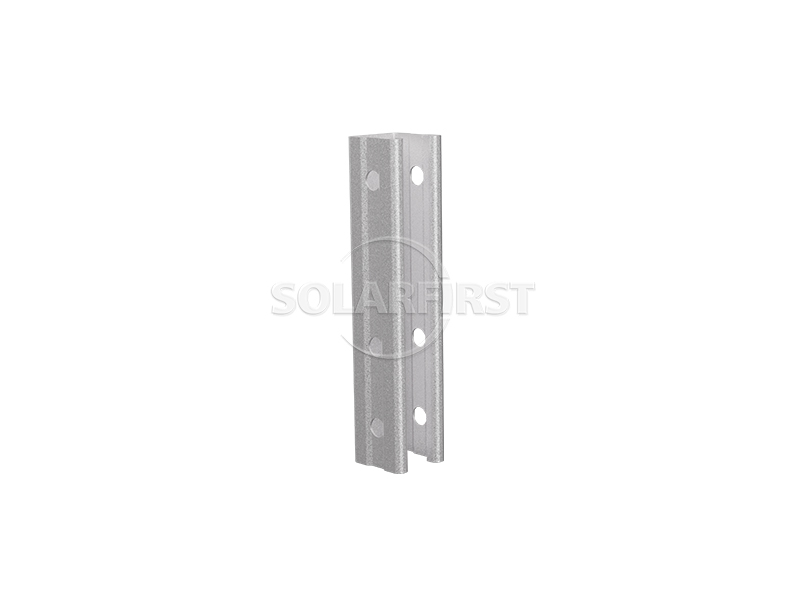

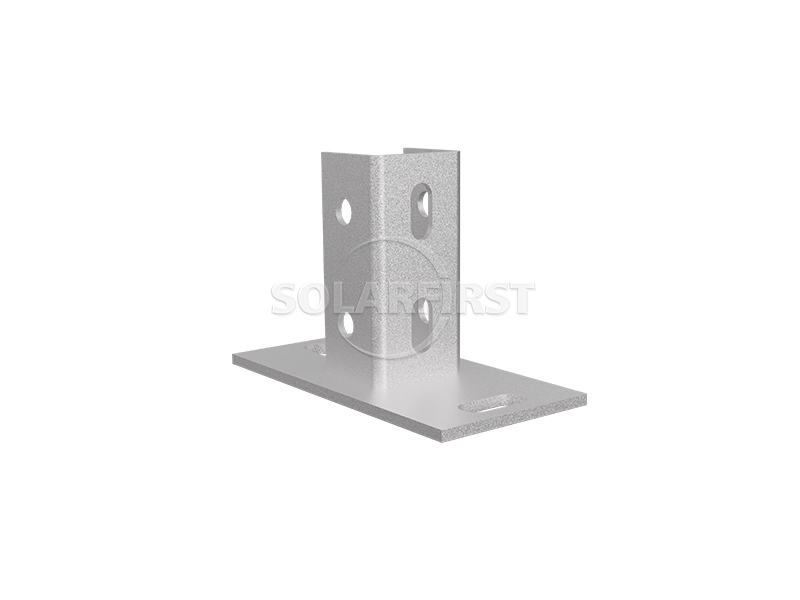

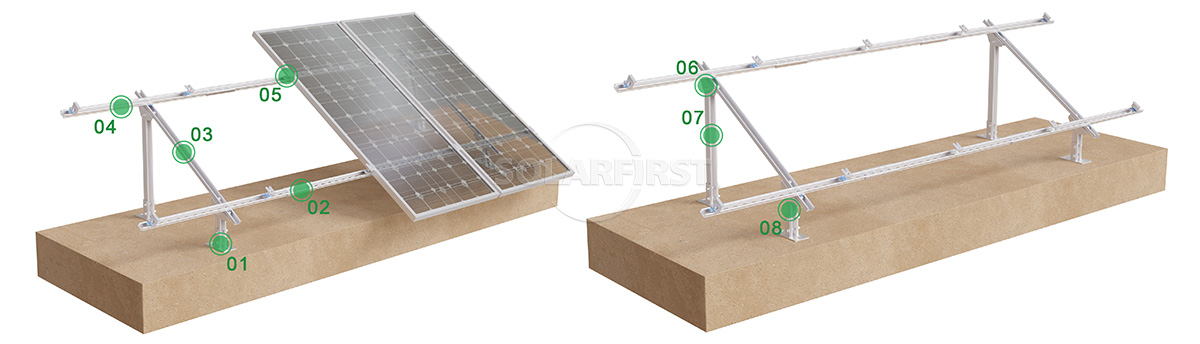

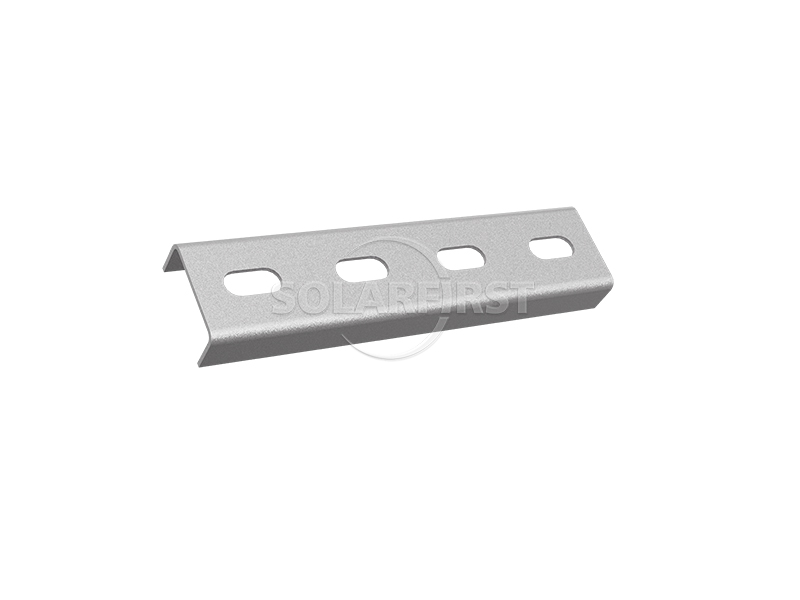

제품 구성 요소

이점

▶ 뛰어난 강도/무게 비율:

내부 롤링 엣지 디자인은 단면 회전 반경을 크게 증가시켜 동일 중량의 일반 앵글강에 비해 용량이 약 25%~40% 향상되고, 결과적으로 사용되는 강재의 양을 효과적으로 줄입니다.

▶ 뛰어난 비틀림 저항성:

양쪽 모서리가 닫힌 디자인은 폐쇄형 단면 형상과 유사한 효과를 내며, 일반 채널 강재에 비해 비틀림 저항성과 측면 안정성이 현저히 뛰어납니다.

▶ 부식 방지 수명 연장:

용융 아연 도금층은 균일하고 밀도가 높아 옥외 사용 수명이 환경에 따라 20~30년에 달할 수 있어 유지 보수 비용을 크게 절감합니다.

▶ 유연하고 편리한 처리:

일반 절단기 및 프레스를 사용하여 절단 및 펀칭할 수 있으며, 현장에서 원하는 길이로 조절할 수 있습니다. 눈금 표시가 측정 오류를 줄여줍니다.

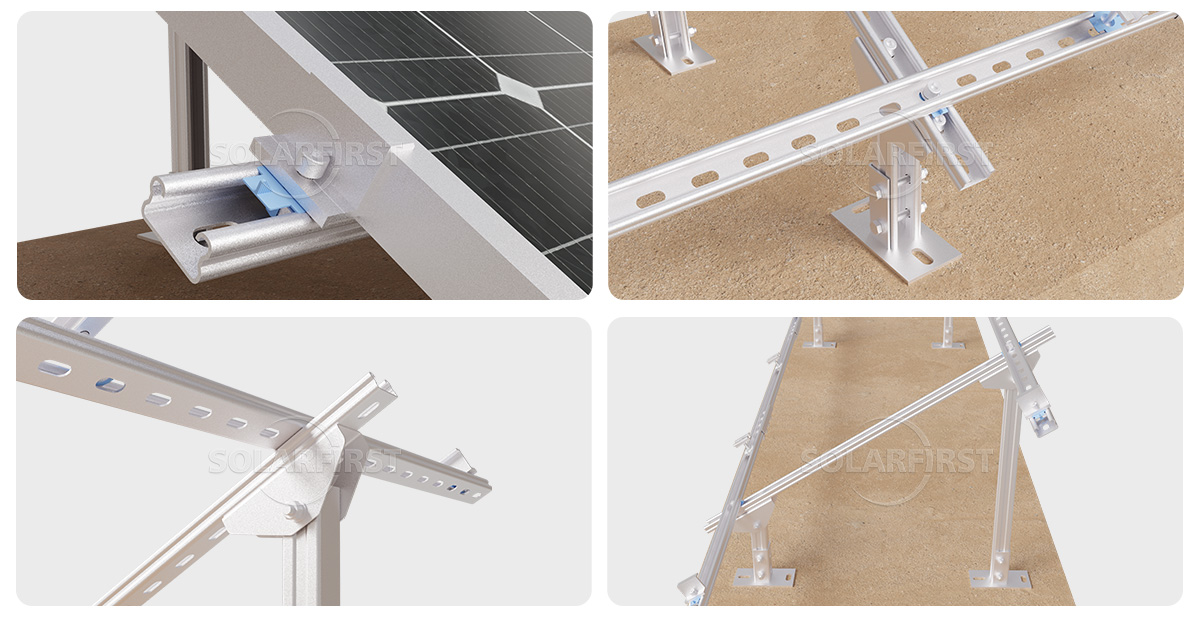

▶ 높은 설치 효율:

전용 연결 부품을 사용하면 "볼트 하나로 고정"이 가능합니다. 용접이 필요 없어 인건비와 자재비를 절감할 수 있습니다. 특히 고고도 작업에 적합합니다.

▶ 사양은 사용자 정의가 가능합니다.

단면 형상(주름 각도, 주름 길이), 벽 두께, 아연 도금층 두께까지 모든 것을 프로젝트 하중 요구 사항에 따라 비표준적으로 맞춤 제작할 수 있어 특수 설계 요구 사항을 충족할 수 있습니다.

매개변수

적용 가능한 시나리오

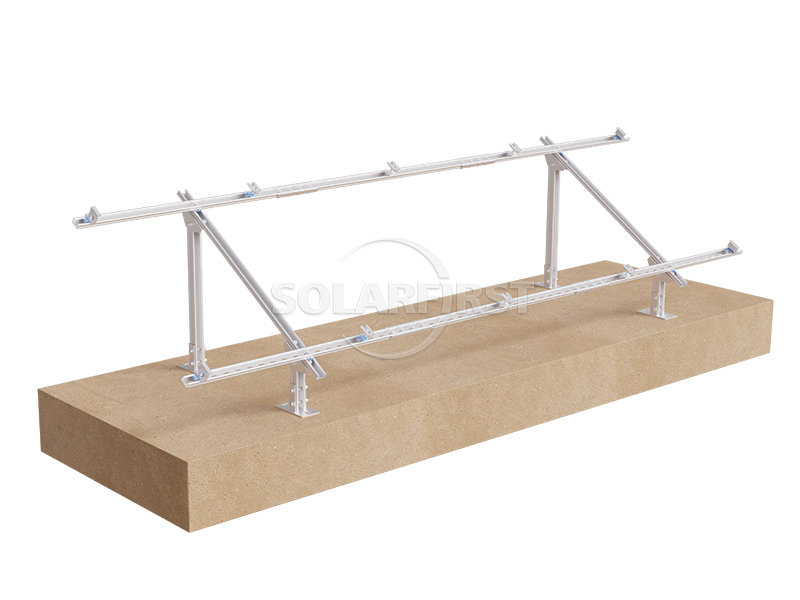

▪ 대규모 중앙집중식 지상 설치형 발전소:

평지, 초원, 사막, 고비 사막과 같은 개방된 지역에서 주요 하중 지지 도리 및 대각선 버팀대로 사용되어 단일 기둥 또는 이중 기둥 지지 시스템을 형성합니다.

▪ 상업용 및 주거용 지상 설치형 태양광 발전 시스템:

공장 지역, 유휴 농촌 부지, 농업용 온실 주변과 같은 중소 규모의 지상 설치 프로젝트에서 기둥, 대각선 보, 수평 버팀대로 사용됩니다.

▪ 콘크리트 평지붕(추가 지지대 포함):

경사 또는 평면 도리로 사용되어 태양광 모듈을 지지하는 데 사용되는 자갈 기초와 함께 사용됩니다.

▪ 양식-태양광 하이브리드 시스템 및 농업-태양광 하이브리드 시스템:

높은 천장 높이에서 주요 하중 지지 구조로 사용되며, 풍하중 및 장기간 습한 환경으로 인한 부식에 효과적으로 저항합니다(아연 도금 알루미늄-마그네슘 도금 또는 강화 부식 방지 처리 필요).

▪ 산악 및 경사 지형:

앞뒤 기둥 사이의 높이 차이를 조절하고 안쪽으로 말려 들어간 C자형 강철의 길쭉한 연결 구멍을 사용하여 5~15°의 지형 경사에 적응할 수 있습니다.

중요 사항:

▶ 선택 계산:

실제 하중(정적 하중, 동적 하중, 풍하중, 적설 하중) 및 지지대 간격을 고려하여 구조 엔지니어에게 해당 단면의 지지력을 검토받으십시오. 경험에만 의존하여 맹목적으로 선택하지 마십시오.

▶ 아연 도금층 보호:

현장에서 절단 또는 드릴링 후에는 절단면에 아연이 풍부한 보수용 페인트를 도포하여 표면에서 녹이 번지는 것을 방지해야 합니다.

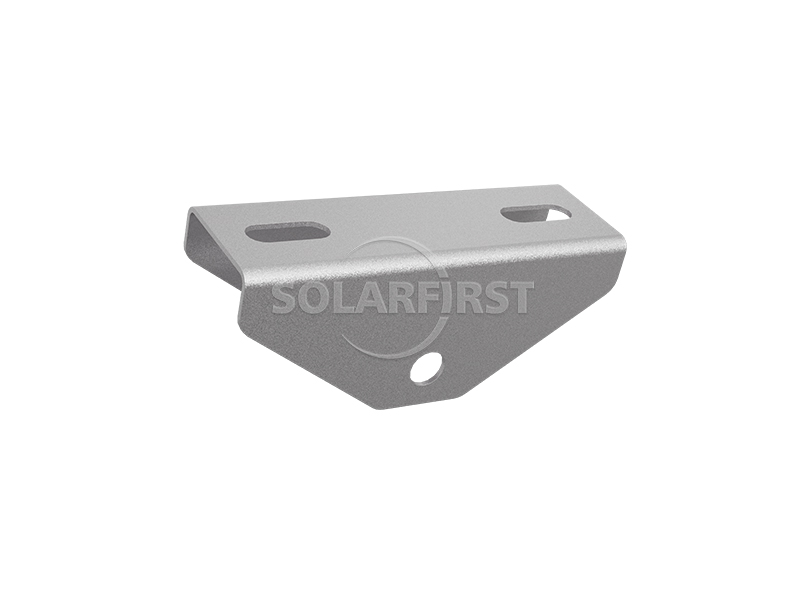

▶ 연결 부품:

안쪽으로 말려 올라간 모서리 모양에 완벽하게 맞는 특수 연결 부품만 사용하십시오. 일반 앵글 철 클립은 제대로 고정되지 않고 쉽게 풀립니다.

▶ 설치 토크:

볼트의 조임 토크는 설계 요구 사항에 따라 조정해야 합니다. 너무 세게 조이면 모서리가 휘어지는 변형이 발생할 수 있고, 너무 느슨하게 조이면 미끄럼 방지 기능이 부족해집니다.

▶ 보관 보호:

운송 및 보관 시 무거운 물체가 눌러 변형되지 않도록 주의하십시오. 장기간 옥외에 보관할 경우 습기를 차단하고 아연 도금 손상을 방지하기 위해 제품을 높이 올려놓으십시오.

▶ 용접 제한 사항:

용접이 불가피한 경우, 저수소 용접봉을 선택하고 열 입력량을 조절해야 합니다. 용접 후에는 방부 처리를 다시 실시해야 하며, 완전 볼트 체결을 강력히 권장합니다.

요약

내부 압연강으로 제작된 탄소강 브래킷은 냉간 벤딩 및 내부 압연 모서리 구조를 통해 경량성과 고강도를 동시에 구현한 특수 구조 프로파일입니다. 높은 하중 지지력, 탁월한 비틀림 저항성, 편리한 설치, 그리고 장기적인 내후성을 갖추고 있어 현대 철골 구조 지지 시스템의 이상적인 기본 구성 요소입니다. 기존 철골의 단점인 무거운 무게, 많은 용접 작업 필요성, 그리고 불충분한 부식 방지 등의 문제를 해결했습니다. 특히 시공 속도, 향후 유지 보수, 그리고 총 수명 주기 비용에 대한 요구 사항이 엄격한 엔지니어링 프로젝트에 적합합니다. 태양광 에너지, 건물 기계 및 전기 시스템, 또는 도시 시설물 등 다양한 분야에서 내부 압연강 브래킷은 안전하고 경제적이며 지속 가능한 지지 솔루션을 제공합니다.
