방수 가스켓(방수 베이스라고도 함)은 골판형 강판 지붕이나 기와 지붕에 태양광 패널 브래킷을 고정하는 지점에 설치되는 특수 밀봉 및 연결 부품입니다. 이 제품은 물리적 밀봉과 탄성 밀봉을 결합하여 태양광 패널 브래킷을 지붕에 고정할 때 못(볼트) 박음질로 인해 발생하는 누수 위험을 줄여줍니다. 태양광 설치 방수 시스템의 핵심 구성 요소인 방수 가스켓은 신축 태양광 건물 및 기존 건물의 태양광 리모델링 프로젝트, 특히 골판형 강판 지붕이나 다양한 종류의 기와 지붕에 적합합니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

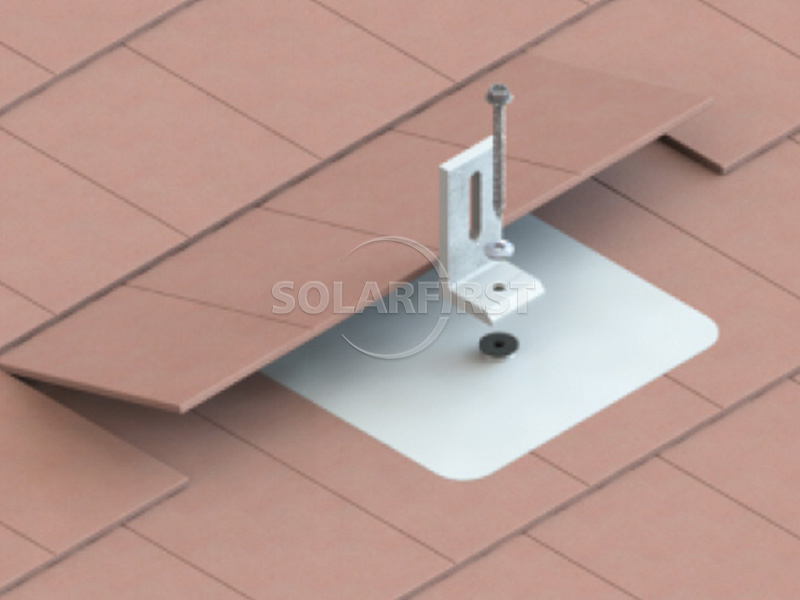

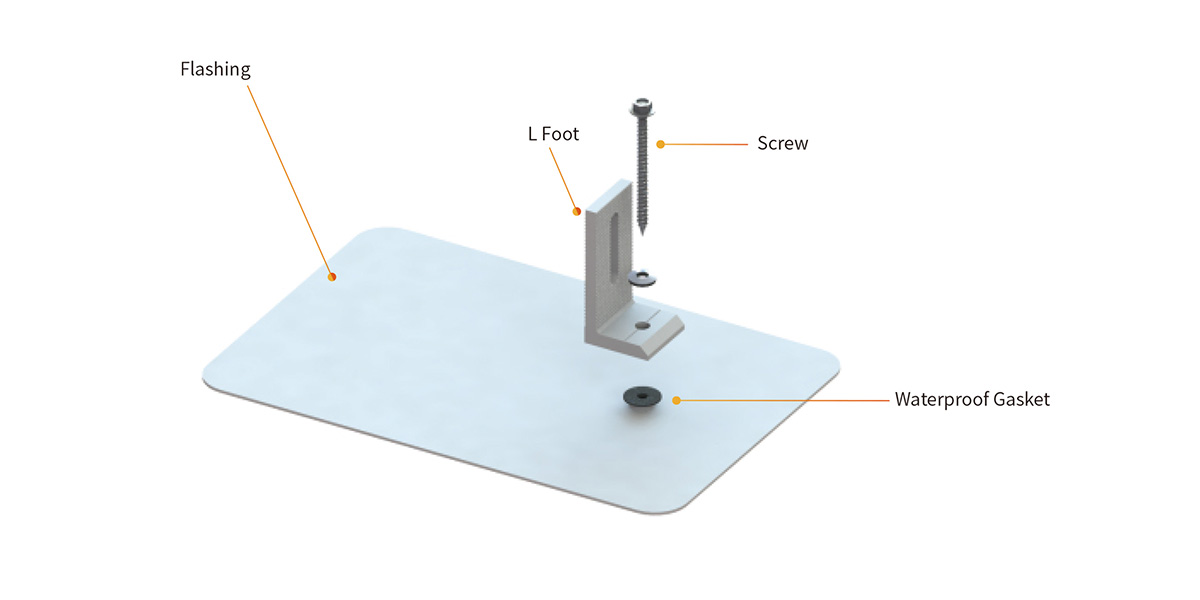

방수 가스켓/베이스는 일반적으로 고강도 금속 베이스 플레이트와 탄성 밀봉층으로 구성되거나, 일체형으로 성형된 엘라스토머 실(예: EPDM 고무 가스켓)로 만들어집니다. 태양광 패널 브래킷 설치 시, 이 제품은 지붕 구멍을 뚫거나 셀프 태핑 나사를 삽입하는 위치에 설치되며, 가스켓 중앙에는 미리 뚫린 볼트 또는 나사 홈이 있습니다. 브래킷 베이스(예: L자형 받침대)를 볼트로 지붕 구조물에 고정하면 방수 가스켓이 베이스와 지붕 표면 사이에 압착되어 탄성 밀봉층이 지붕의 미세한 요철에 밀착되면서 효과적인 밀봉면을 형성합니다. 기와 지붕의 경우, 방수 가스켓은 금속 방수 시트와 함께 사용되거나 기와 아래에 단독으로 매립되는 경우가 많습니다. 골판형 강판 지붕의 경우, 방수 가스켓은 골판형 강판의 가장 높은 부분에 직접 설치되어 나사 삽입 지점을 덮습니다. 이 제품은 물리적 차단 및 압축 밀봉을 통해 빗물이 고정 장치를 따라 침투하는 경로를 차단하는 것을 목표로 합니다.
이점
▶ 못 박기 누수 문제에 대한 맞춤형 해결책
본 제품은 태양광 패널 고정 브래킷 설치 부위의 누수 위험을 해결하기 위해 특별히 설계되었습니다. 압축 밀봉과 물리적 덮개라는 이중 메커니즘을 통해 고정 장치를 따라 빗물이 건물 내부로 유입될 가능성을 줄여줍니다.
▶ 다양한 지붕 유형에 적합
골판형 강판(앵글심, 스탠딩심, 골판형), 아스팔트 슁글, 세라믹 타일과 같은 일반적인 금속 또는 비금속 지붕에 적용 가능합니다.
▶ 강력한 탄성 접착력
EPDM 밀봉층은 압축 복원력이 뛰어나 지붕 표면의 미세한 요철에 잘 적응하며, 온도 변화로 인한 열팽창 및 수축에도 일정한 밀봉 압력을 유지합니다.
▶ 뛰어난 내후성
EPDM 소재는 자외선, 오존, 고온 및 저온에 대한 저항성이 뛰어납니다(작동 온도 범위는 약 -40℃ ~ +120℃). 장기간 옥외에 노출되어도 노화나 균열이 크게 발생하지 않습니다.
▶ 비교적 간단한 설치
본 제품은 조립식 일체형 구조를 채택하고 있습니다. 현장 설치 시에는 위치 선정 및 구멍 뚫기, 고정 장치와 지붕 사이에 개스킷 삽입, 조임 작업만 필요합니다. 현장에서 실런트를 혼합할 필요가 없습니다.
▶ 지붕 높이가 추가되지 않습니다.
방수 개스킷은 비교적 얇기 때문에(일반적으로 2~5mm) 태양광 패널의 설치 각도나 지붕의 외관에 영향을 미치지 않습니다.
매개변수
| 설치 | 기와지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 골판형 강판을 사용한 산업 플랜트의 태양광 발전 설비:
셀프 태핑 나사는 발전소 지붕의 골판형 강판 꼭대기에 태양광 패널 브래킷을 고정하는 데 사용되며, 방수 개스킷은 나사 삽입구를 덮는 데 사용됩니다.

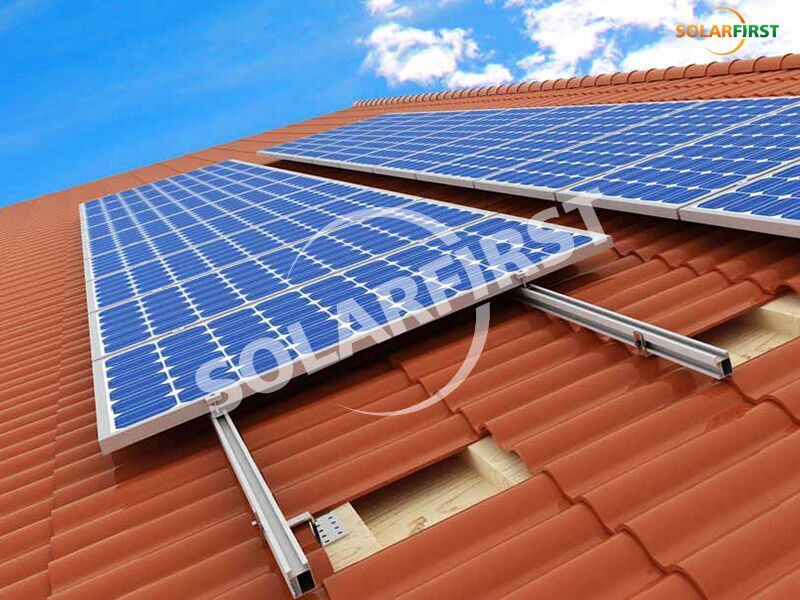

▪ 기와지붕 주택 지붕의 태양광 발전 설비 설치:
A골판형 지붕이나 아스팔트 슁글 지붕의 브래킷 설치 이음매에는 드릴링 중 물 스며듦 위험을 줄이기 위해 방수 시트를 방수 보드와 함께 또는 단독으로 사용합니다.
▪ 기존 건물에 태양광 발전 설비를 추가하는 프로젝트:
기존 금속 또는 기와 지붕에 태양광 발전 시스템을 설치할 경우, 기존 지붕 구조를 변경할 수 없기 때문에 방수 가스켓은 필수적인 방수 부품이 됩니다.
▪ 태양광 발전식 주차장 및 차양막:
방수 개스킷은 금속 지붕에 태양광 패널 브래킷을 고정하는 연결 부위에 사용되어 볼트를 따라 빗물이 스며드는 것을 방지합니다.
▪ 강우량이 많거나 태풍 발생 가능성이 높은 지역:
지붕 방수 요구 사항이 높은 지역에서는 방수 개스킷이 태양광 발전 설비의 표준 밀봉 부속품으로 사용됩니다..
중요 사항:
▶ 설치 전 지붕 상태 점검:
설치 전에 골판형 강판이나 기와에 심한 녹, 균열 또는 헐거움이 없는지 확인하십시오. 오래된 지붕의 경우, 먼저 일부 기와를 수리하거나 교체하는 것이 좋습니다. 그렇지 않으면 방수 가스켓의 밀봉 효과가 저하될 수 있습니다.
▶ 시추공 표면 청소 요구 사항:
설치 시 드릴로 뚫은 구멍 주변과 가스켓의 접촉면에 기름, 먼지, 서리가 없도록 하십시오. 그렇지 않으면 밀봉층과 지붕 사이에 효과적인 접착면이 형성되지 않을 수 있습니다.
▶ 볼트 예비 조임력 제어:
볼트를 조일 때는 적절한 토크를 사용하여 가스켓이 설계된 두께(일반적으로 원래 두께의 30%~50%)까지 압축되도록 하십시오. 토크가 부족하면 밀봉이 제대로 되지 않을 수 있고, 과도한 토크를 가하면 가스켓이 과도하게 변형되거나 금속 부품이 손상될 수 있습니다.
▶ 단일 지점 의존에는 적합하지 않음:
방수 가스켓은 부분적인 방수 조치이며, 지붕 전체 방수 시스템을 완전히 대체할 수는 없습니다. 경사가 완만하거나 물이 고이기 쉬운 곳에서는 방수 접착제, 방수 보드 등과 함께 사용하는 것이 좋습니다.
▶ 정기 점검 및 유지보수:
시스템 가동 후 1~2년마다 브래킷 고정 부위를 육안으로 점검하여 개스킷 주변에 균열, 노화 또는 누출이 있는지 확인하는 것이 좋습니다. 문제가 발견되면 즉시 실런트를 교체하거나 재도포하십시오.
▶ 호환되지 않는 물질과의 접촉을 피하십시오:
EPDM 소재는 아스팔트, 연료유 또는 강한 용제와 직접 접촉해서는 안 됩니다. 이러한 물질과 접촉할 경우 밀봉층이 팽창하거나 성능이 저하될 수 있습니다.
▶ 저온 시공 시 주의사항:
주변 온도가 5℃ 이하로 떨어지면 EPDM의 탄성이 감소합니다. 따라서 설치 전에 가스켓을 일정 기간 동안 실온에 보관하거나 적절한 가열 조치를 취하여 압축 밀봉 효과를 확보하는 것이 좋습니다.
요약
태양광 패널용 방수 가스켓(방수 베이스)은 태양광 패널 브래킷을 지붕에 고정할 때 못 박는 부위에서 발생하는 누수 문제를 해결하기 위해 설계된 특수 밀봉 부품입니다. 이 제품은 탄성 밀봉층을 형성하여 고정 장치와 지붕 사이에 압축 밀봉을 만들어 나사 또는 볼트 틈새로 빗물이 스며드는 것을 방지합니다. EPDM과 같은 내후성 소재로 제작되어 다양한 골판형 강판 및 기와 지붕의 설치 조건에 적합하며, 일정 수준의 내열성 및 내노화성을 갖추고 있습니다.
방수 가스켓의 실제 방수 효과는 지붕의 원래 상태, 설치 토크, 밀봉재의 품질, 시공 환경 등 여러 요인의 영향을 받는다는 점에 유의해야 합니다. 어느 한 요소만으로는 완벽한 누수를 보장할 수 없습니다. 따라서 실제 프로젝트에서는 방수 가스켓을 전체적인 지붕 방수 설계, 표준화된 시공, 정기적인 유지 보수와 함께 태양광 발전 설비 방수 시스템의 중요한 구성 요소로 활용해야 합니다..
