옥상형 태양광(PV) 지지 시스템은 경사진 기와 지붕에 태양광 패널을 설치하기 위해 특별히 설계된 시스템입니다. 이 시스템은 주로 세 가지 구성 요소로 이루어져 있는데, 하나는 지붕 보에 연결하는 후크이고, 다른 하나는 태양광 패널을 지지하는 가이드 레일이며, 마지막 하나는 구성 요소를 고정하는 클램프입니다. 핵심 특징은 하중을 받는 부분이 기와 아래에 숨겨져 있다는 점입니다. 기와 이음매를 통과하는 후크를 구조층에 연결하여 지붕의 구조적 안정성을 크게 손상시키지 않으면서 태양광 시스템에 안정적인 기반을 제공합니다. 이 시스템은 세라믹 기와, 유약 기와, 슬레이트 기와 등 다양한 종류의 기와에 적합하며, 일반적으로 스테인리스강이나 알루미늄 합금으로 제작됩니다. 또한 풍하중 및 적설량에 대한 요구 사항을 충족해야 하며, 수명은 일반적으로 25년 이상입니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

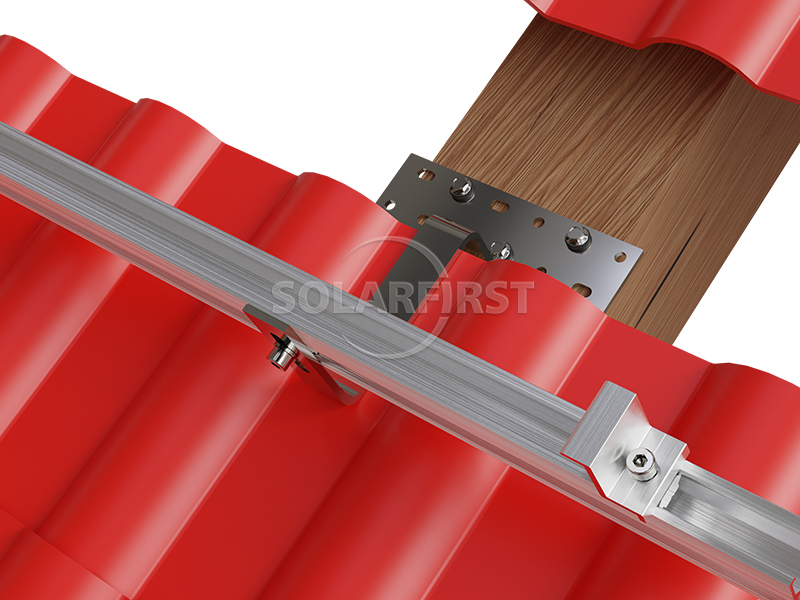

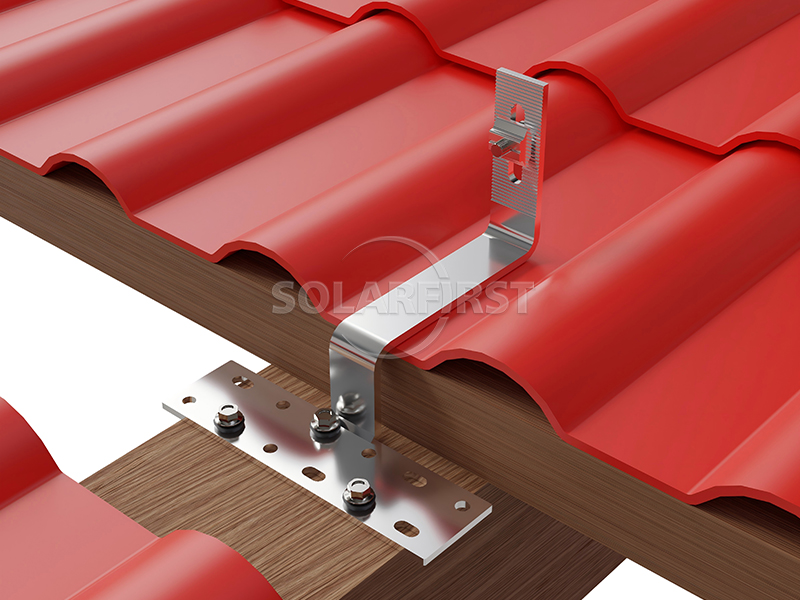

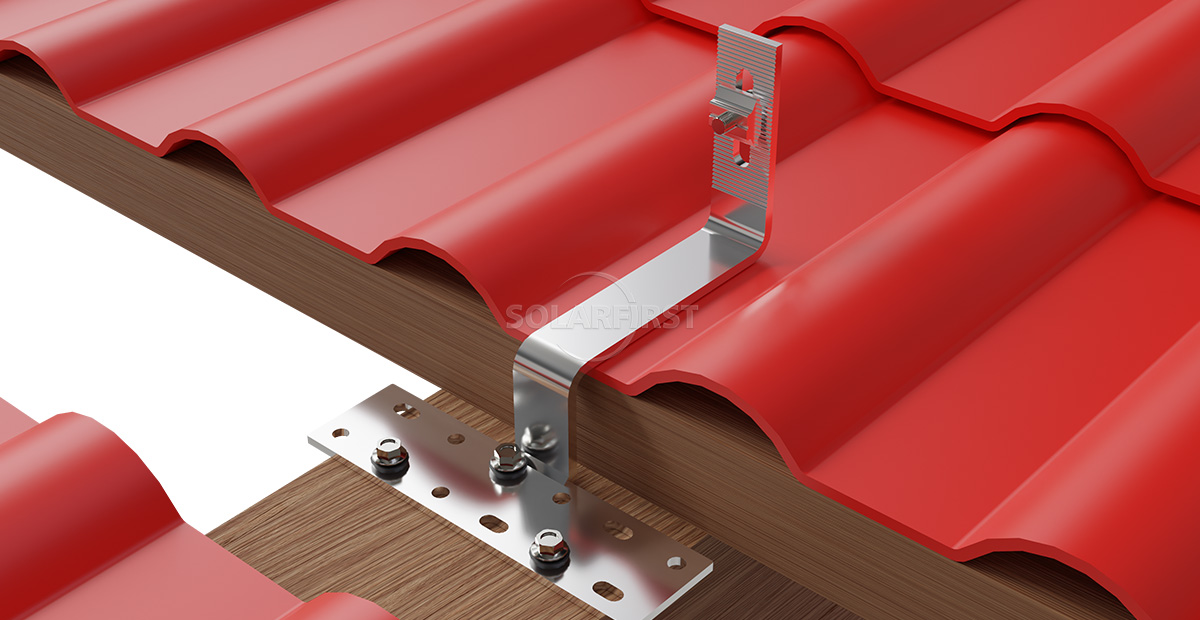

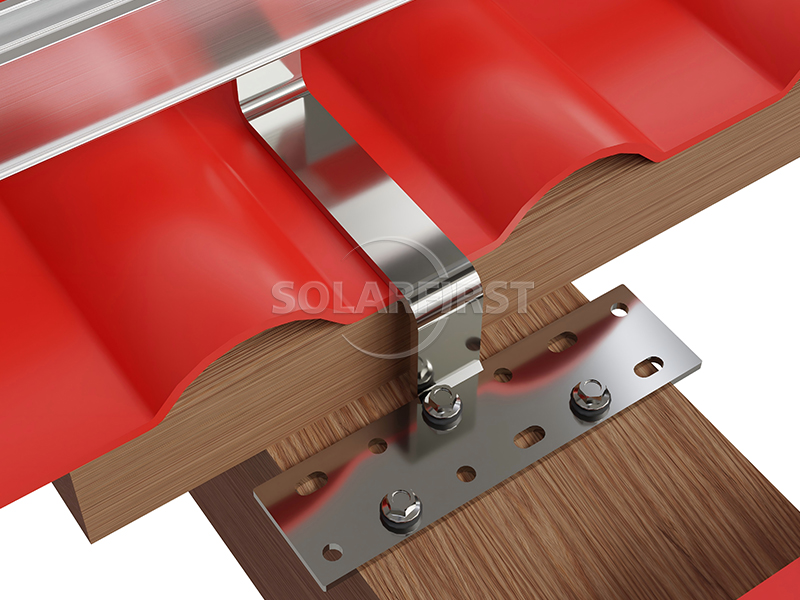

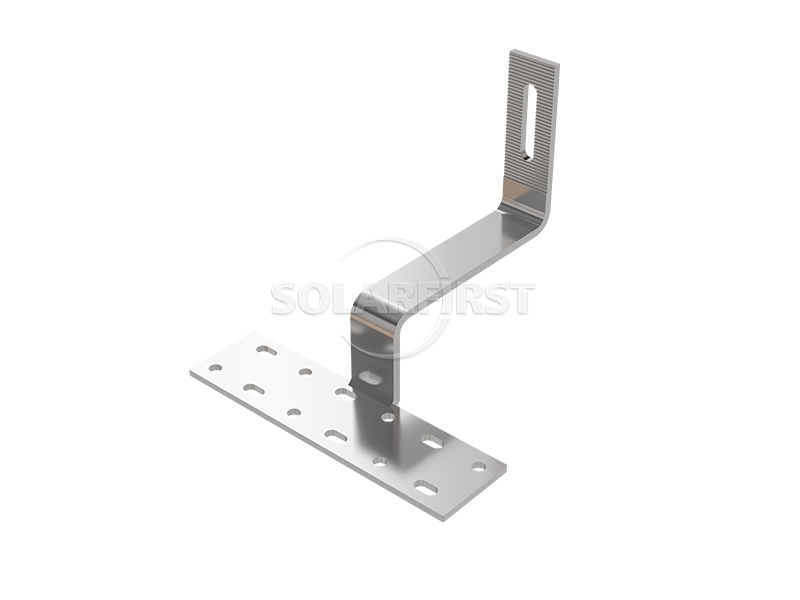

구조적으로, 옥상 태양광(PV) 패널 고정용 후크는 일반적으로 L자형 또는 J자형에 가까운 금속 부품으로 구성되며, 베이스 플레이트(목재 빔에 연결되는 하단 플레이트)와 업라이트 암(가이드 레일을 고정하기 위해 위쪽으로 뻗어 있는 수직 플레이트)으로 이루어져 있습니다. 업라이트 암에는 일반적으로 가이드 레일과의 연결 및 고정을 위한 조정 홈 또는 위치 조정 구멍이 있습니다. 후크 베이스는 볼트 또는 셀프 태핑 나사를 사용하여 지붕 구조물에 고정됩니다. 업라이트 암은 타일 틈을 통해 타일 표면으로 뻗어 나가고, 가이드 레일은 T자형 볼트를 사용하여 업라이트 암에 연결됩니다. 마지막으로 가이드 레일 위쪽의 압력 블록이 PV 모듈을 단단히 고정합니다.

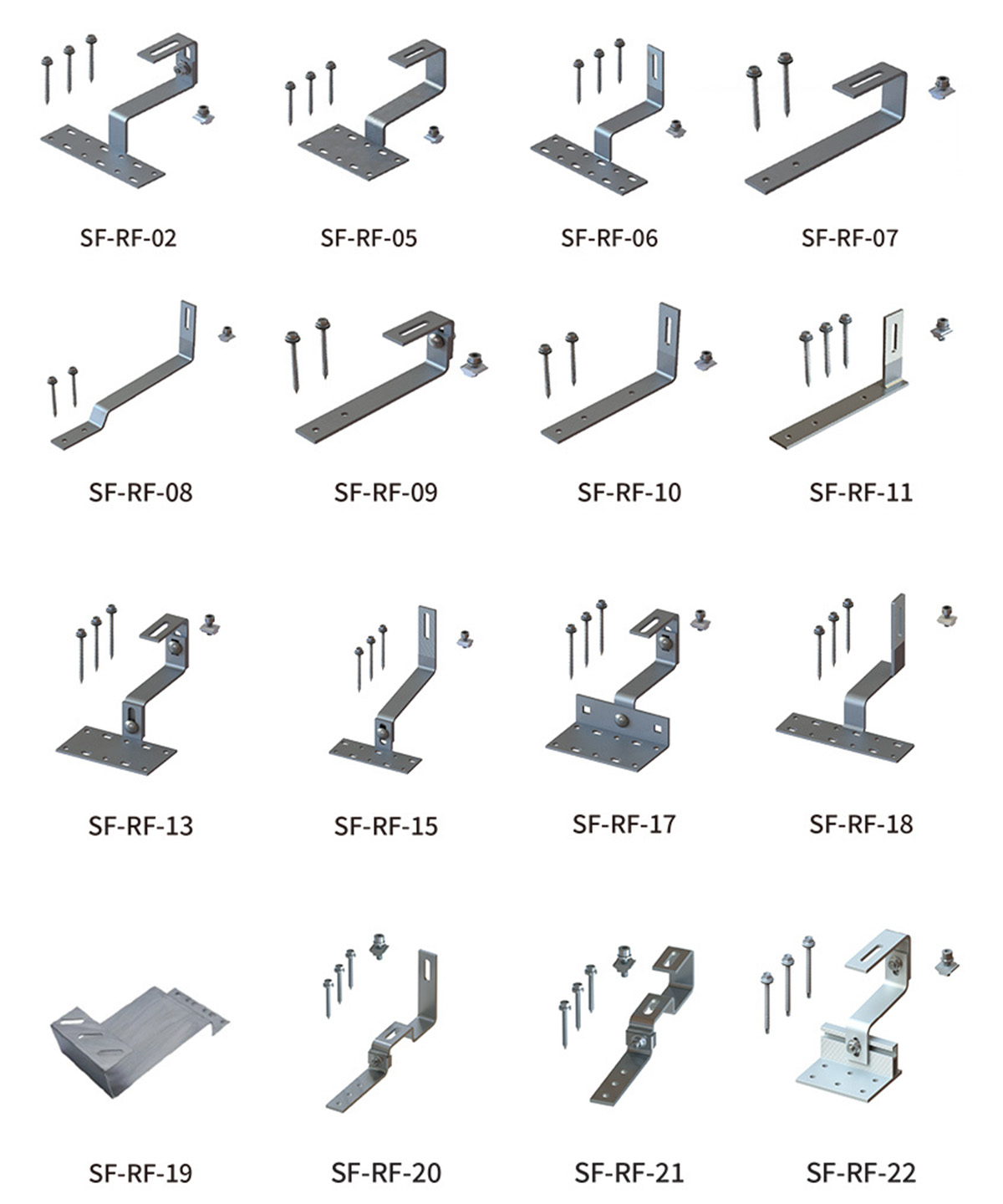

타일 종류에 따라 필요한 고리 모양이 다릅니다. 예를 들어, 세라믹/유약 타일은 일반적으로 곡선형 고리를 사용하는데, 고리의 수직 부분 곡률이 타일 뒷면의 곡률과 일치하도록 설계되어 타일을 재배치한 후에도 안정적으로 고정됩니다. 평면 타일은 직선형 고리나 조절식 고리를 사용하는 경우가 많습니다. 이중 홈 타일, 로마식 타일, 스페인식 타일 또한 각각에 맞는 고리 모델이 있습니다. 최근 제품 트렌드는 톱니형 결합, 긴 홈 등의 다양한 방식을 통해 지붕 각도, 보 간격, 타일 두께에 맞춰 조절할 수 있는 다방향 조절식 고리 디자인을 선호하는 경향이 있습니다.

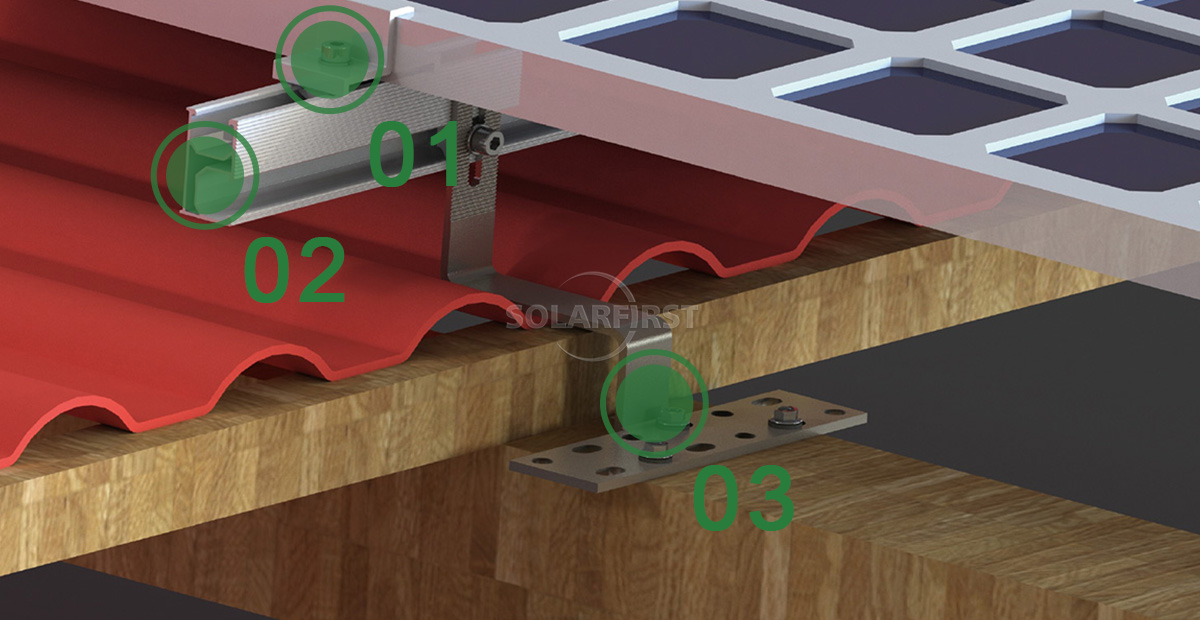

제품 구성 요소
이점
▪ 다양한 타일 유형 호환성:
일반적으로 이러한 제품들은 S자형 기와, 평기와, 로만 기와, 슬레이트 기와 등 다양한 기와 종류에 적합한 전용 모델을 제공합니다. 또한 대부분의 기와 지붕 설치 요구 사항을 충족하는 범용 조절식 후크도 제공됩니다.
▪ 비교적 편리한 설치:
볼트 연결 방식을 사용하기 때문에 일반적으로 현장에서 드릴링이나 용접 작업이 필요하지 않습니다. 일부 모듈식 설계는 3~4개의 부품과 최대 3개의 공구만 필요로 하므로 현장 시공 시간을 절약할 수 있습니다.
▪ 뛰어난 내후성:
주요 구성 요소는 일반적으로 304 스테인리스강 또는 고강도 알루미늄 합금 AL6005-T5로 제작되어 뛰어난 내식성을 제공하며 다양한 실외 환경에서 장기간 사용할 수 있습니다.
▪ 뛰어난 구조적 강도:
전문적으로 설계된 제품은 400kg 이상의 단일 지점 인장 강도를 자랑하며, 바람, 눈, 기타 자연 하중에 효과적으로 저항하여 태양광 발전 시스템의 안전한 작동을 보장합니다.
▪ 유연하고 조절 가능한 디자인:
조절 가능한 후크는 일반적으로 다양한 타일 두께와 지붕 구조 보의 위치에 맞춰 높이와 설치 위치를 조정할 수 있도록 지원하여 현장 절단 및 조정 작업을 줄여줍니다.
▪ 비교적 유연하고 조절 가능한 디자인:
조절식 후크는 일반적으로 다양한 기와 두께와 지붕 구조 보의 위치에 맞춰 높이와 설치 위치를 조절할 수 있도록 지원하여 현장 절단 및 조정 작업을 줄여줍니다. 또한 지붕의 구조적 무결성을 유지하는 데 도움이 됩니다. 주요 구조물이 기와 아래에 설치되므로 일반적으로 기와에 추가 구멍을 뚫을 필요가 없어 지붕의 전체적인 무결성과 외관에 미치는 영향을 최소화할 수 있습니다.
매개변수
| 설치 | 기와지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 전통적인 주택의 경사 지붕: 빌라 및 자가 건축 농촌 주택과 같은 다양한 유형의 기와 및 유약 기와 지붕에 설치 가능한 분산형 태양광 발전소 건설.
▪ 상업용 건물의 기와지붕: 호텔, 클럽, 사무실 건물 등 기와지붕을 가진 상업용 건물을 위한 옥상 태양광 발전 프로젝트.
▪ 보존된 고대 건축물 지붕의 태양광 발전 설비 개조: 오래된 건물이나 역사적인 건물에 슬레이트 타일, 고풍스러운 타일 등을 사용하여 태양광 발전 시스템을 설치하는 프로젝트.
▪ 태양광 패널이 설치된 새로운 지붕: 태양광 패널 설치 조건이 미리 설계된 신축 기와지붕에는 벨크로 시스템을 사용하여 직접 설치할 수 있습니다.
▪ 기존 주택 기와지붕에 대한 태양광 발전 설비 설치: 기존 주택 기와지붕에 태양광 패널을 설치하는 경우, 벨크로 시스템은 일반적으로 기와를 대폭 가공할 필요가 없으므로 이러한 유형의 개조 프로젝트에 비교적 적합합니다.
중요 사항:
▪ 타일 매칭 문제:
타일 종류에 따라 적합한 걸이 모델이 있습니다. 시공 전에 정확한 타일 종류(예: S형, W형, 평면 타일 등)를 지정하여 호환되지 않는 걸이를 사용하지 않도록 하십시오. 호환되지 않는 걸이를 사용하면 타일 재배치가 어려워지거나 하중 지지력이 약해질 수 있습니다.
▪ 구조물 하중 지지력 확인:
설치 전에, 특히 오래된 건물의 경우 지붕 구조의 하중 지지 능력을 확인하는 것이 좋습니다. 목재 들보가 손상되지 않고 썩지 않았는지 확인하여 전체적인 하중 안전성을 확보하십시오.
▪ 설치 위치의 정밀도:
걸이 간격과 위치는 일반적으로 지붕 하중 지지력 계산을 기반으로 결정해야 합니다. 전문 시공 도면을 참조하고 경험에만 의존하여 임의로 배치하는 것은 피하는 것이 좋습니다. 이는 시스템의 전체적인 풍압 및 적설 저항에 영향을 미칠 수 있기 때문입니다.
▪ 체결 부품의 품질 및 설치:
연결에는 스테인리스 스틸 사각 머리 셀프 태핑 나사를 사용하는 것이 좋습니다. 나사의 품질은 후크의 고정 강도에 직접적인 영향을 미칩니다. 설치 시 나사가 목재 보 구조물에 완전히 고정되었는지 확인하십시오.
▪ 타일 재배치:
고리를 설치한 후에는 제거한 타일을 다시 제자리에 놓아 고리 바닥을 제대로 덮고 주변 타일과 틈 없이 겹치도록 해야 합니다.
▪ 지역 기후 요인:
염분 농도가 높은 해안 지역에서는 316L 스테인리스강 후크를 사용하는 것이 권장되며, 눈이 많이 내리는 북부 지역에서는 적설 하중 매개변수가 프로젝트 요구 사항을 충족하는지 확인해야 합니다.
▪ 전문 건설 절차를 준수하십시오:
옥상 태양광 설치는 고소 작업이 포함되므로 자격을 갖춘 전문 설치팀이 안전 작업 절차를 엄격히 준수하여 수행해야 합니다.
▪ 정기 점검:
시스템 사용 후에는 (예: 매년 또는 극한 기상 현상 발생 후) 고리의 풀림이나 부식 징후를 확인하기 위해 정기적인 육안 검사를 실시하는 것이 좋습니다.
요약
지붕과 태양광(PV) 레일 시스템을 연결하는 핵심 구성 요소인 옥상 PV 후크는 기존 지붕 구조를 크게 변경하지 않고도 기와지붕에 태양광 발전소를 설치할 수 있는 실용적인 솔루션을 제공합니다. 이러한 제품은 일반적으로 뛰어난 적응성, 강력한 내후성, 그리고 비교적 간편한 설치를 특징으로 하며, 대부분의 경사 기와지붕 태양광 시스템의 시공 요구 사항을 충족합니다.
이러한 제품을 선택하고 설치할 때는 타일 종류 호환성, 재질 등급, 기술적 매개변수(특히 풍하중 및 적설하중), 보증 기간과 같은 주요 지표에 중점을 두는 것이 좋으며, 지역 기후 조건과 사용 목적도 고려해야 합니다. 옥상형 태양광 발전 연결 시스템의 전체 수명은 일반적으로 25년 이상에 달하므로, 주택 및 중소형 기와지붕 분산형 태양광 발전소에 사용되는 가장 안정적인 기본 연결 솔루션 중 하나입니다.
