사다리꼴 클램프는 사다리꼴 골형 강판 지붕을 사용하는 태양광 발전 프로젝트에서 핵심적인 연결 부품입니다. 주요 기능은 태양광 패널 브래킷의 가이드 레일을 골형 강판 지붕에 고정하여 태양광 모듈 설치를 위한 안정적인 기반을 제공하는 것입니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

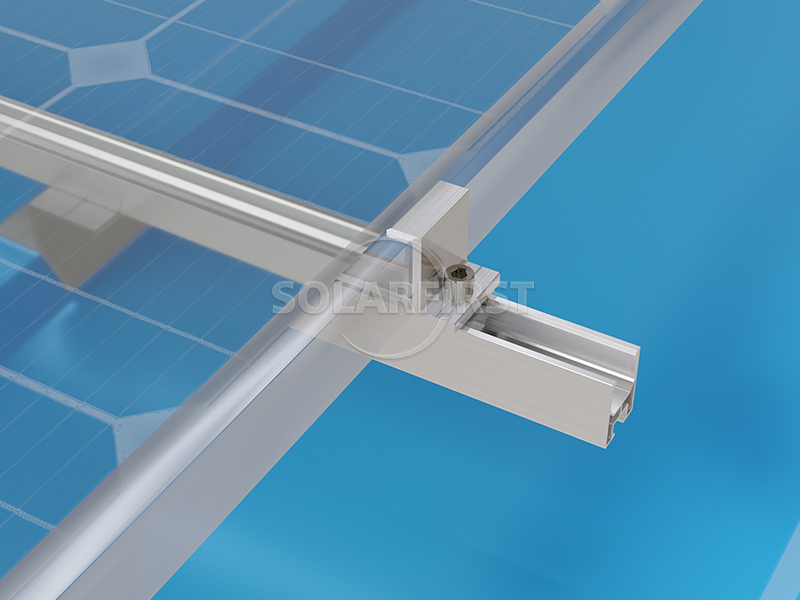

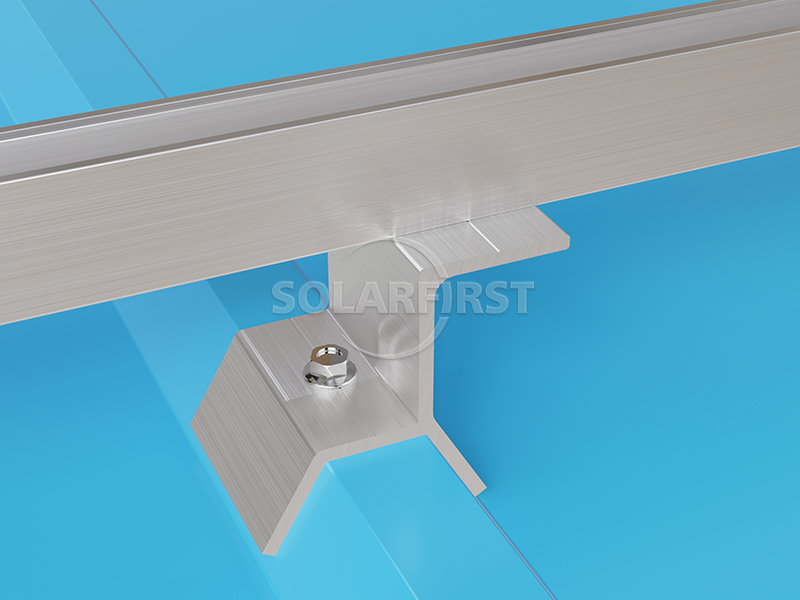

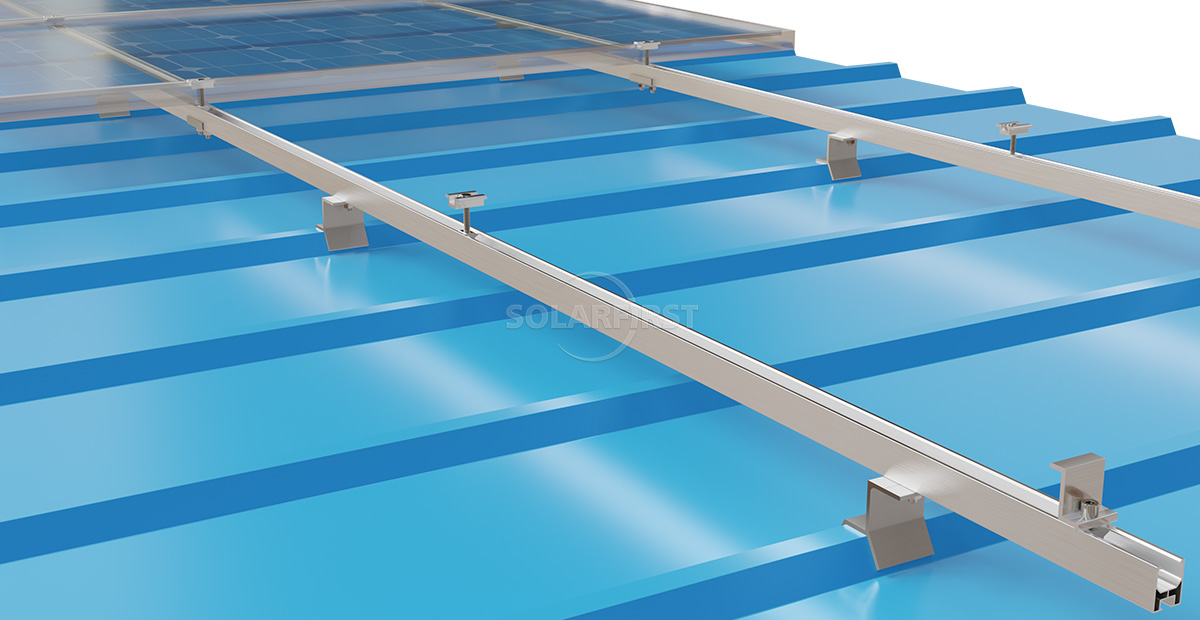

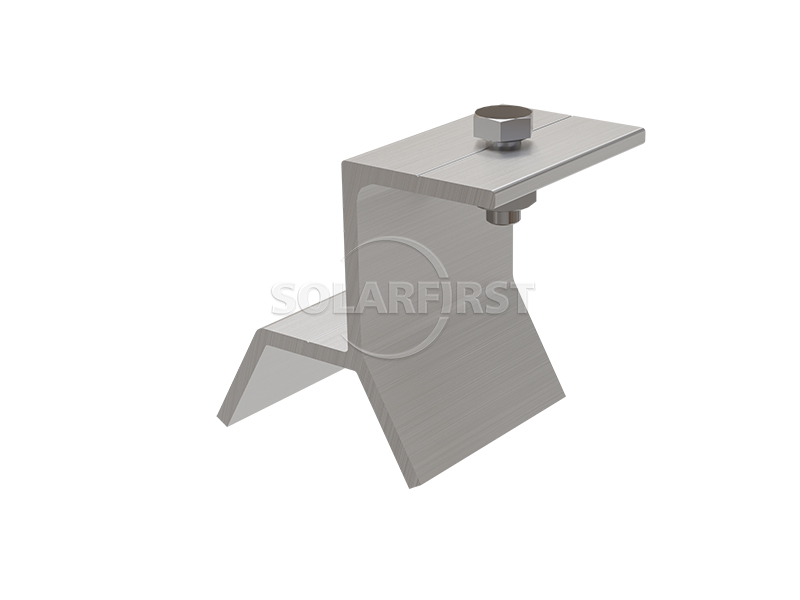

사다리꼴 클램프는 사다리꼴 골형 강판 지붕에 맞게 특별히 설계된 태양광(PV) 브래킷 커넥터입니다. 이 클램프는 골형 강판 지붕의 측면을 고정하여 PV 레일을 지붕에 단단히 고정하므로 지붕에 별도의 장착 구멍을 뚫을 필요가 없습니다. 기존의 관통형 장착 방식에서 발생할 수 있는 지붕 밀폐성 저하 문제를 해결하며, 상업 및 산업용 분산형 PV 프로젝트에서 가장 널리 사용되는 브래킷 액세서리 중 하나입니다.

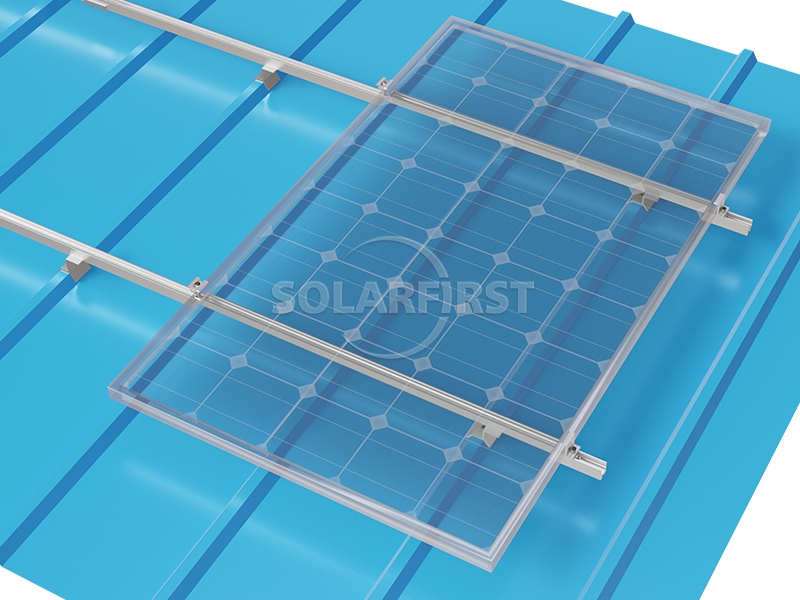

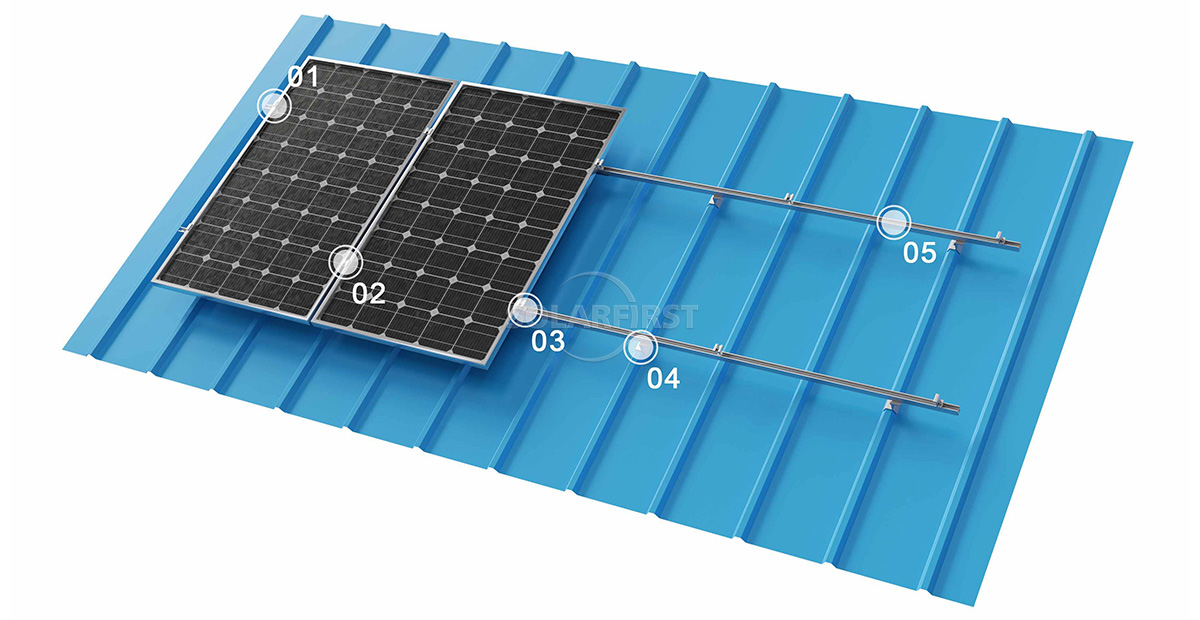

제품 구성 요소
장점
▪ 비천공형 고정
지붕에 구멍을 뚫을 필요가 없어 구조적으로 개구부로 인한 누수 위험을 방지하고 향후 유지 보수 비용을 절감합니다.
▪ 높은 설치 효율
볼트 잠금 방식을 사용하여 한 사람이 조작할 수 있으므로 시공 속도가 빠르고 인건비가 절감됩니다.
▪ 뛰어난 적응력
일반적인 사다리꼴 골형 강판 지붕재와 호환되며, 골 높이(25~75mm) 및 개구부 너비(20~60mm)를 지원하고, 기와 단면 도면에 따른 맞춤 제작도 가능합니다.
▪ 뛰어난 내후성
양극 산화 처리된 알루미늄 합금(피막 두께 ≥10μm) 또는 304/316 스테인리스강으로 제작되어 탁월한 내식성과 해안 및 산업 환경에 대한 적응성을 제공합니다.
▪ 신뢰할 수 있는 기계적 특성
클램프의 전체 인장 및 전단 강도 설계 값은 넓은 경간과 높은 풍압이 발생하는 지역의 안전 요구 사항을 충족하도록 계산됩니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 클램프 높이 | 50mm ~ 120mm (타일 종류에 따라 다름) |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
산업 및 상업용 건물(발전소, 물류 단지, 제조 공장, 창고 등)용 골판형 강철 지붕재
▪ 사다리꼴 골형 단면을 가진 골형 강철 지붕재
프레임형 및 부분 프레임리스 태양광 모듈 설치
염분 농도가 높은 해안 지역에서는 스테인리스강 또는 강화 양극 산화강을 사용하는 것이 좋습니다.
▪ 대형 지붕형 태양광 발전 프로젝트 (고강도 가이드 레일 사용)
중요 사항:
▶타일 유형 확인
선택 전에 골형 강판 타일의 단면도 또는 현장 샘플링을 통해 파형 높이, 개구부 너비 및 각도를 확인해야 합니다. 그렇지 않으면 클램핑 불량이나 클램핑력 부족이 발생할 수 있습니다.
▶재료 선택
해안 지역, 심하게 오염된 산업 환경 또는 습도가 높은 환경에서는 산화막 두께가 15μm 이상인 304 스테인리스강 클램프 또는 알루미늄 합금 클램프를 사용하는 것이 좋습니다.
▶조임 토크 제어
토크가 부족하면 클램프가 미끄러지고, 과도한 토크는 골을 찌그러뜨리거나 볼트 나사산을 손상시킬 수 있습니다. 토크 렌치를 사용하고 설계값을 참조하여 조이는 것이 좋습니다.
▶버퍼 패드
타일 코팅이 얇거나 표면 마감이 중요한 경우에는 코팅에 흠집이 생길 수 있는 금속 간 직접적인 접촉을 피하기 위해 EPDM 패드가 있는 클램프를 사용해야 합니다.
▶부하 검증
클램프의 하중 지지 능력은 타일 강도, 간격, 볼트 예압 등 여러 요인의 영향을 받습니다. 따라서 현지 풍압, 적설 압력 및 구성 요소 배치 등을 고려하여 구조 엔지니어의 검증이 필요합니다.
▶설치 순서
고정 장치를 먼저 설치하고 고정한 다음 가이드 레일을 설치하고 마지막으로 전체 정렬을 조정하는 것이 좋습니다. 이렇게 하면 역순으로 진행할 경우 고정 장치가 헐거워지는 것을 방지할 수 있습니다.
요약
사다리꼴 클램프는 골형 강판 지붕용 태양광(PV) 지지 시스템에서 필수적인 하부 연결 부품입니다. "비천공 클램핑"이라는 핵심 설계 개념을 바탕으로 지붕 구조에 미치는 영향을 최소화하면서 설치 신뢰성을 보장합니다. 이 제품은 간단한 구조, 내후성 소재, 그리고 폭넓은 호환성을 자랑합니다. 적절한 선택과 표준화된 시공을 통해 다양한 형태의 사다리꼴 골형 강판 지붕에 안정적이고 내구성이 뛰어난 PV 시스템 고정을 구현할 수 있습니다.

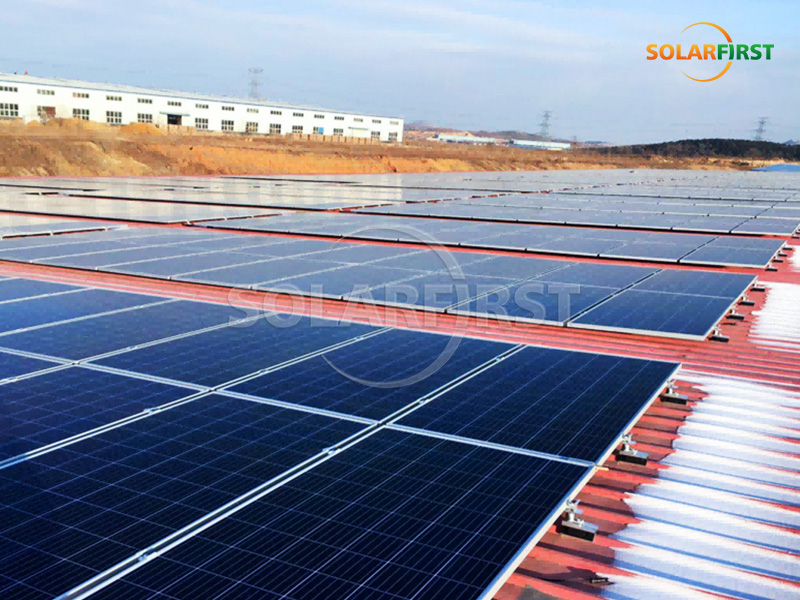

솔라 퍼스트 프로젝트 참고 자료
관련 지식 포인트
간단히 말해, 스탠딩 심 클램프는 지붕에 구멍을 뚫지 않고 설치하는 골형 강판 지붕용으로 특별히 설계된 "태양광 패널 베이스 커넥터"입니다. 지붕의 이음매 부분에 클램핑 방식으로 고정되어, 지붕에 구멍을 하나도 뚫지 않고도 태양광 모듈을 안전하게 설치할 수 있습니다.
더 읽어보기
본 제품은 클립록(Klip-Lok, 스탠딩 심) 금속 골판형 강판 지붕용으로 특별히 설계된 태양광(PV) 패널 브래킷 액세서리입니다. 지붕 표면에 구멍을 뚫을 필요가 없는 비관통형 클램핑 구조를 채택했습니다. 클램프는 자체적인 기계적 잠금력을 이용하여 지붕 마루의 클립록 가장자리에 단단히 고정되어 PV 레일 또는 모듈을 안정적으로 연결합니다. 이러한 설계는 지붕 패널에 구멍을 뚫어 손상을 일으키는 것을 방지하여 지붕 누수 위험을 효과적으로 줄여주며, 특히 높은 방수 성능이 요구되는 상업 및 산업용 지붕에 적합합니다.
더 읽어보기
컬러 강판 지붕 태양광 지지 시스템에서 "L자형 앵글"(종종 L자형 받침대, L자형 지지대라고도 함)은 태양광 모듈을 지지하는 가이드 레일을 컬러 강판 지붕에 안정적으로 고정하는 데 필수적인 금속 연결 부품입니다. 직각(L자형) 모양에 경량 구조를 가지고 있으며, 주로 구조물의 상부와 하부를 연결하는 고정 요소 역할을 합니다.
더 읽어보기
골판형 강판 지붕용 태양광 패널 설치 트랙인 U자형 트랙은 골판형 강판 지붕에 특화된 태양광 패널 설치 시스템으로, 높은 효율성과 신뢰성 덕분에 널리 사용되고 있습니다. 단면이 알파벳 'U'자 모양을 닮았다고 해서 'U자형 트랙'이라고 불리는데, 이러한 설계는 구조적 강도와 설치 용이성 사이의 균형을 보장합니다.
더 읽어보기
골판형 강판 지붕용 높이 조절식 전후방 지지대 태양광 브래킷은 금속 골판형 강판 지붕에 설치하도록 특별히 설계된 태양광 패널 지지 시스템입니다. 이 제품의 이름은 독특한 전후방 지지 구조 설계에서 유래되었으며, 전후방 지지대의 높이 차이를 조절하여 태양광 패널의 경사각을 지역별 일조 조건, 지붕 경사, 하중 요구 사항에 맞게 변경할 수 있습니다.
더 읽어보기
물결 모양의 클램프는 골형 강판 지붕 타일에 맞게 특별히 설계되었습니다. 곡선형 하단면은 타일의 돌출부에 밀착되며, 셀프 태핑 나사를 사용하여 서까래를 고정함으로써 태양광 패널 브래킷의 안정적인 설치를 보장합니다. 알루미늄 합금으로 제작되어 내후성이 뛰어나고 내구성이 우수하며 설치가 간편합니다.
더 읽어보기
