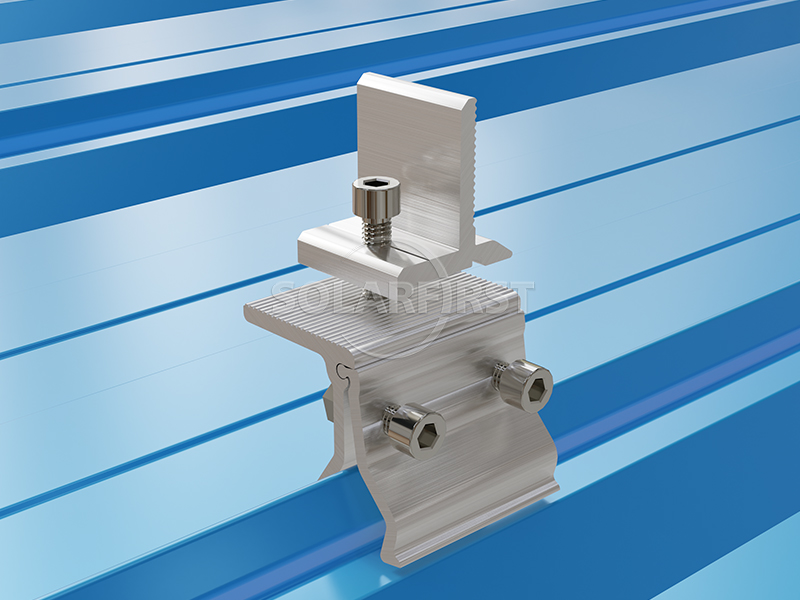

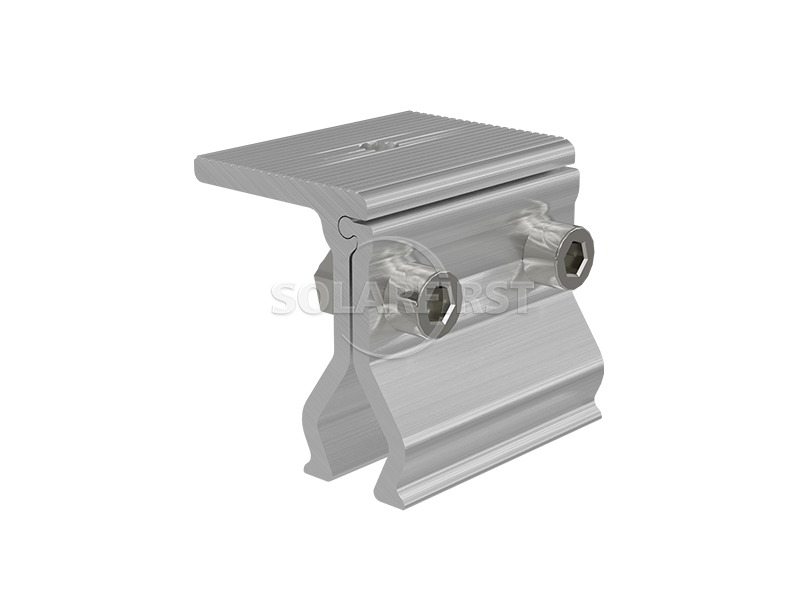

각도형 지붕 클램프는 각도 이음매가 있는 골형 강판 지붕 태양광 발전소용으로 특별히 설계된 비천공 금속 연결 부품입니다. 클램핑 방식을 사용하여 골형 강판 지붕의 모서리(각도 이음매 리브)에 고정되며, 태양광 레일 설치 또는 태양광 모듈 직접 고정을 위한 하중 지지 기반을 제공합니다. 기존의 드릴링 설치 방식과 비교하여, 이 제품은 드릴링으로 인한 누수 위험과 지붕 방수층 손상 위험을 근본적으로 방지합니다. 산업 및 상업용 분산형 태양광 프로젝트에서 비파괴적이고 효율적이며 안전한 설치를 구현하는 핵심 구성 요소입니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

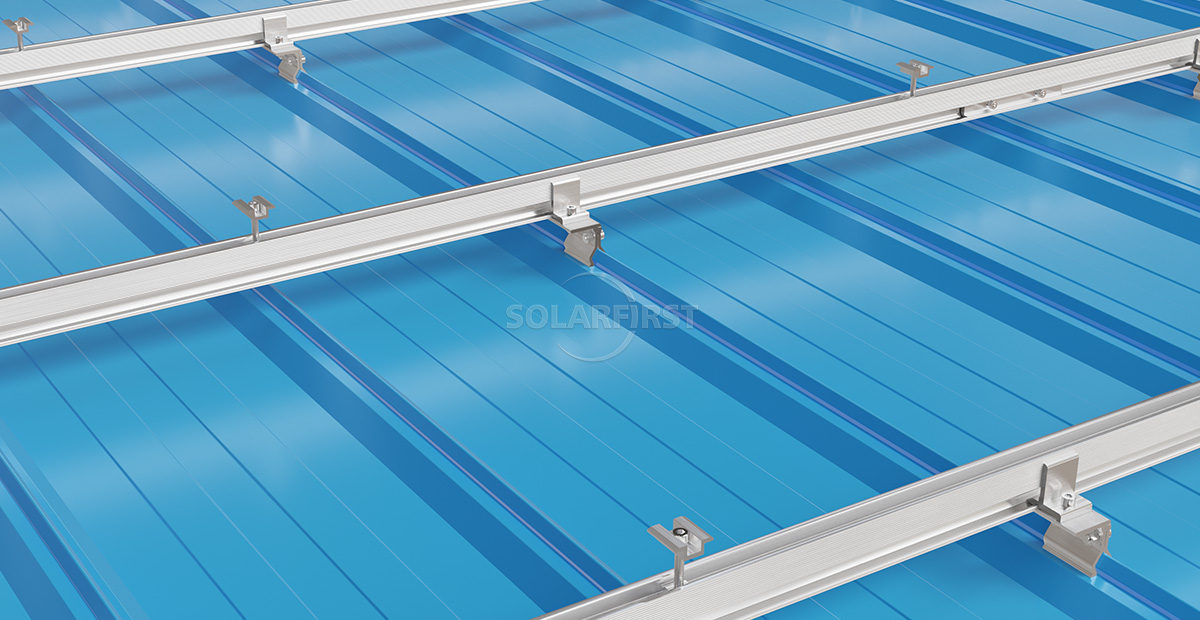

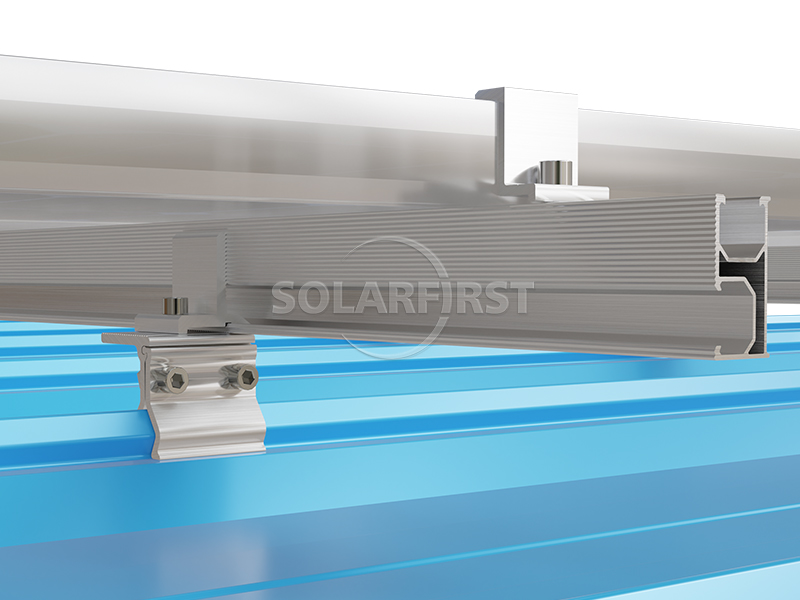

각도형 지붕 클램프는 각도 잠금식 베니어 지붕용으로 특별히 설계된 태양광(PV) 지지 커넥터입니다. 베니어 지붕의 돌출부(각도 잠금 리브)에 고정되어 PV 레일 설치 또는 PV 모듈 직접 장착 시 안정적인 하중 지지점을 제공합니다.
기존의 드릴링 설치 방식과 달리, 앵글록 리브 클램프는 베니어 패널을 관통하지 않으므로 드릴링으로 인한 누수 위험과 지붕 방수층 손상을 효과적으로 방지합니다. 또한 베니어 코팅 및 구조적 강도 손상도 예방합니다. 이 제품은 대부분의 주요 앵글록 베니어 지붕 유형에 적합하며, 상업 및 산업용 분산형 태양광 발전 프로젝트에서 비파괴 설치, 빠른 시공 및 장기적인 신뢰성을 구현하는 핵심 구성 요소입니다.

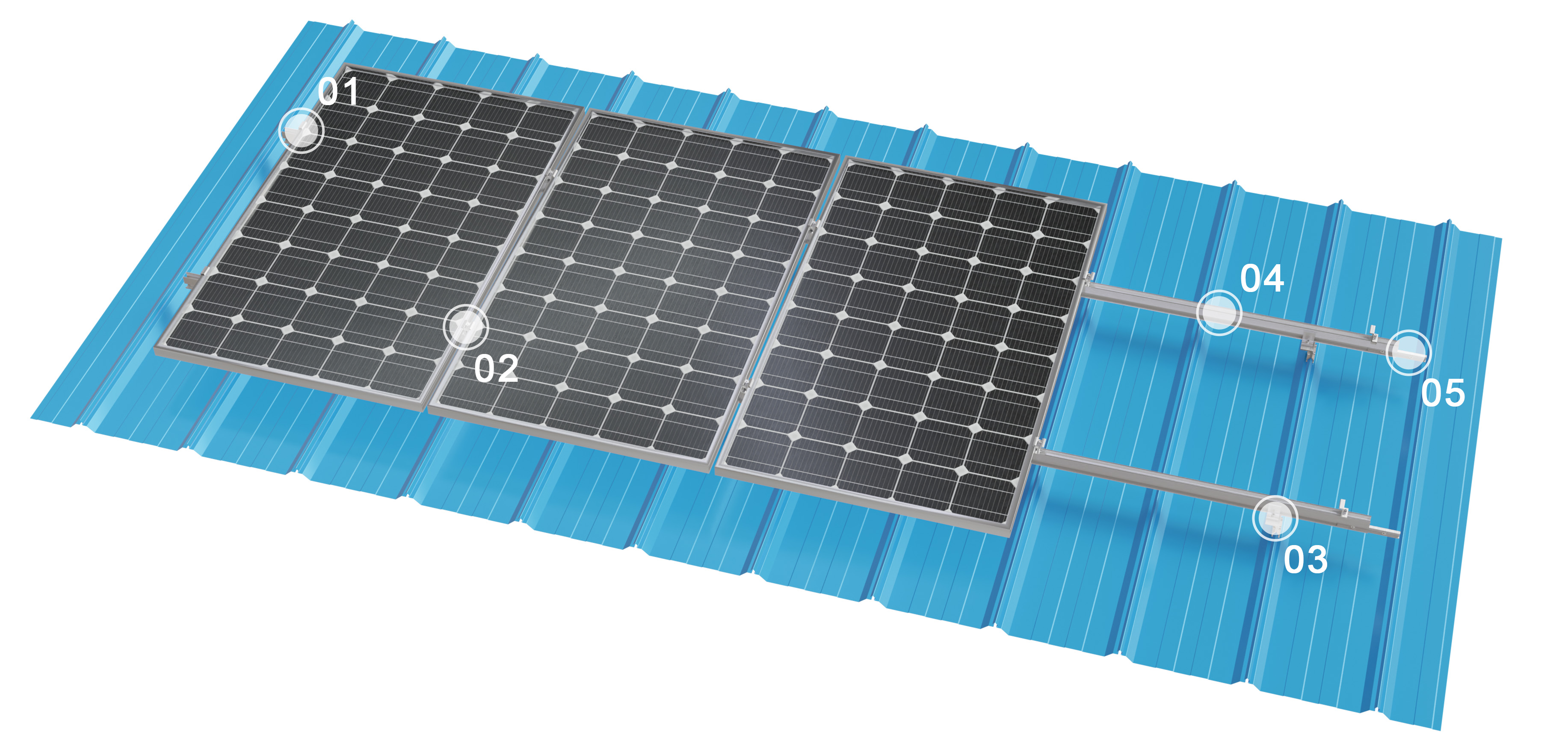

제품 구성 요소
이점
▶ N비파괴 설치 방식으로 누출 위험을 크게 줄입니다.
완전 기계식 클램핑 시스템은 지붕에 구멍을 뚫을 필요가 없어 누수의 가장 흔한 원인인 골판형 강판 지붕의 방수층 손상을 방지합니다. 그러나 기존 기와 겹침 부분, 노후된 부분, 녹슨 부분에서는 여전히 누수가 발생할 수 있으므로 종합적인 점검이 필요합니다.
▶ 고강도 및 경량, 낮은 지붕 하중
본체는 고강도 알루미늄 합금으로 제작되어 강철 무게의 1/3에 불과하므로 기존 공장 건물의 하중 부담을 줄여줍니다. 단일 지점 인장 강도는 1500N을 초과하여 탁월한 내풍성을 제공합니다.
▶ 뛰어난 내후성, 수명에 걸맞는 품질
이 알루미늄 합금은 양극 산화 처리(AA10μm+)를 거치고 304 스테인리스강 패스너와 결합하여 염수 분무, 산성비 및 기타 환경 조건에 대한 저항력을 갖습니다. 설계 수명은 25년 이상으로, 태양광 모듈과 거의 동일합니다.
▶ 빠른 설치로 인건비 절감
소켓 렌치 하나만으로 조일 수 있어 용접이나 복잡한 공구가 필요 없습니다. 드릴링 방식에 비해 설치 효율이 50% 이상 향상되어 건설 비용을 효과적으로 절감할 수 있습니다.
▶ 활용도가 매우 높고 주요 타일 유형과 호환성이 뛰어납니다.
이 제품은 시중에 판매되는 대부분의 일반적인 코너 이음매 타일 유형에 맞는 특수 클램프를 제공하여 높은 밀착성을 보장하고 컬러 스틸 타일의 리브 손상을 최소화합니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 골판형 강판으로 제작된 신규 또는 기존 산업 플랜트 옥상 태양광 발전소
▪ 각도 이음매가 있는 프로파일 강판 지붕을 사용하는 물류 단지, 창고, 주차장 등
▪ 상업 및 산업용 분산형 태양광 발전 프로젝트 (특히 높은 방수 요구 사항이 있는 식품, 전자 및 제약 공장에 적합)
▪ 농촌 활성화, 태양광 발전 빈곤 완화 및 기타 골함석 지붕 개보수 사업
▪ 지붕에 구멍을 뚫거나 손상시키는 것이 허용되지 않거나 적절하지 않은 모든 경량 철골 지붕 태양광 발전 설비
중요 사항:
▶ 타일 종류를 확인하는 것이 매우 중요합니다
구매 전, 컬러 강판 지붕재의 리브 높이, 리브 간격 및 개구부 치수를 정확하게 측정하여 클램프와의 호환성을 확인하십시오. 확인을 위해 지붕재의 단면도를 제조업체에 제공하는 것이 좋습니다.
▶ 클램프 간격은 구조 계산을 기반으로 해야 합니다.
클램프의 가로/세로 간격은 해당 지역의 풍하중, 적설하중 및 태양광 패널의 무게를 고려하여 구조 엔지니어가 계산하고 결정해야 합니다. 임의로 늘리거나 줄여서는 안 됩니다.
▶ 가스켓은 필수적입니다.
클램프와 컬러 강판 사이의 접촉면에는 EPDM 또는 나일론 개스킷을 사용해야 합니다. 이는 코팅 손상 및 마찰 증가를 유발할 수 있는 금속 간 직접적인 마찰을 방지하기 위함입니다.
▶ 토크 제어
설치 시에는 반드시 토크 렌치를 사용해야 합니다. 제조사에서 요구하는 토크(일반적으로 M8 볼트의 경우 15-20 N·m)로 볼트를 조이십시오. 과도하게 조이면 골이 눌릴 수 있고, 덜 조이면 풍압 저항이 부족해질 수 있습니다.
▶ 정기 점검
특히 강풍에 노출된 후에는 2년마다 클램프 볼트의 조임 상태를 무작위로 점검하는 것이 좋습니다.
▶ 지붕 방수 종합 평가
각도형 지붕 클램프는 설치 지점의 누수 위험을 해결하지만, 골함석 지붕의 기존 이음매, 겹침 부분, 용마루 및 빗물받이의 누수 문제는 해결할 수 없습니다. 오래된 지붕의 경우 태양광 패널을 설치하기 전에 방수 보수 작업을 수행하는 것이 좋습니다.
요약
각도형 지붕 클램프는 골판형 강판으로 제작된 태양광 지붕 시스템에 널리 사용되는 비파괴 설치 솔루션입니다. 드릴 작업이 필요 없는 클램핑 방식을 통해 지붕의 방수층을 손상시켜 발생하는 누수 위험을 효과적으로 방지합니다. 또한 높은 강도, 경량성, 내식성, 빠른 설치 등의 장점을 제공합니다. 평판이 좋은 제조업체의 제품을 선택하고, 지붕 타일 종류에 맞는 제품을 사용하며, 설치 규격을 엄격히 준수하면 태양광 발전소를 20년 이상 안전하게 운영할 수 있습니다.

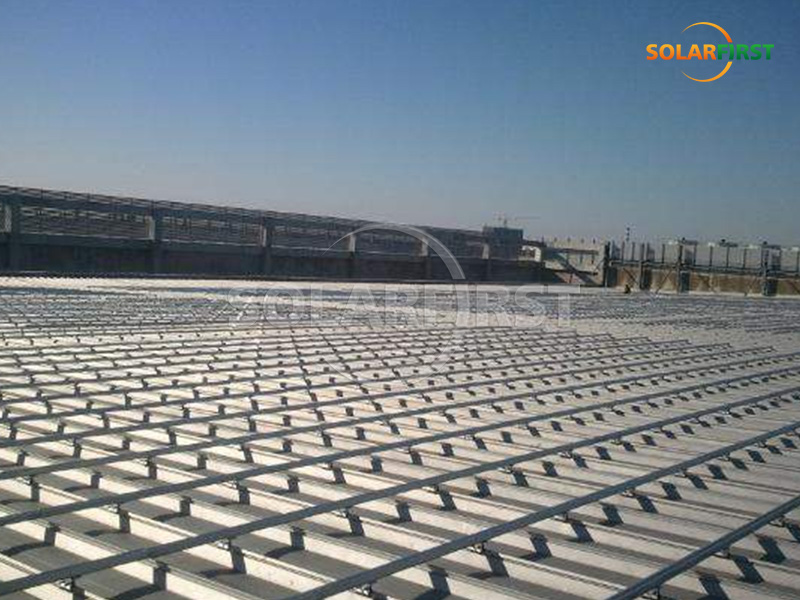

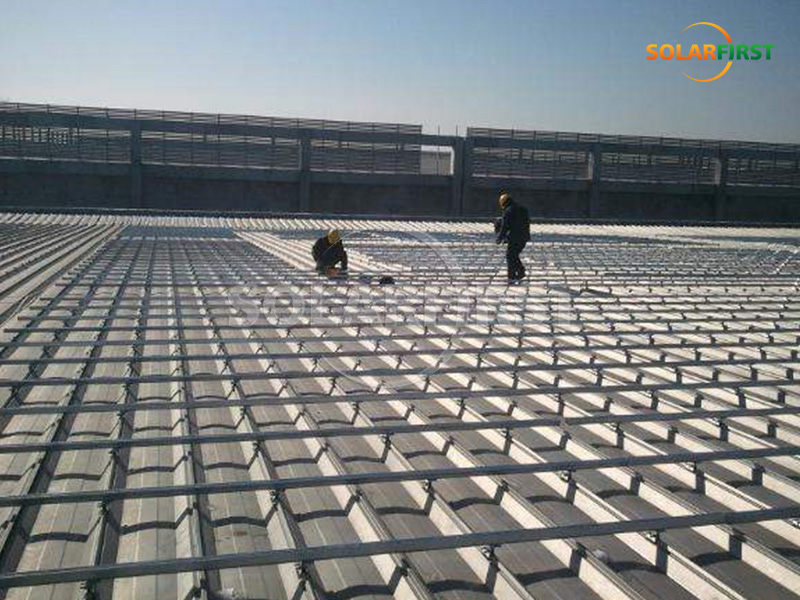

솔라 퍼스트 프로젝트 참고 자료
