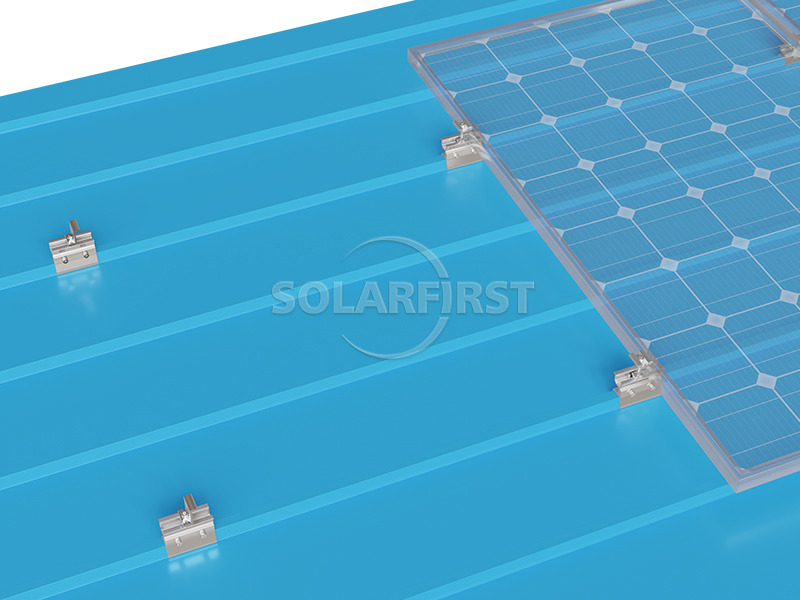

레일 클램프가 장착된 미니 레일은 금속 지붕용으로 특별히 설계된 비관통형 태양광(PV) 설치 시스템입니다. 핵심 특징은 기존의 긴 연속 레일을 짧은 알루미늄 합금 레일(미니 레일)로 교체하고, 특수 클램프를 사용하여 골판형 강판 지붕의 가장자리에 고정하는 방식입니다. 이 시스템은 지붕에 구멍을 뚫을 필요가 없어 드릴링으로 인한 누수 위험을 방지하는 동시에 PV 모듈을 위한 가볍고 안정적인 지지 플랫폼을 제공합니다.
색상 :
Natural silver/ black（Colored according to customer requirements）인증 :
ISO，SGS，CE재료 :
Anodized Aluminum 6005 T5, Stainless Steel 304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

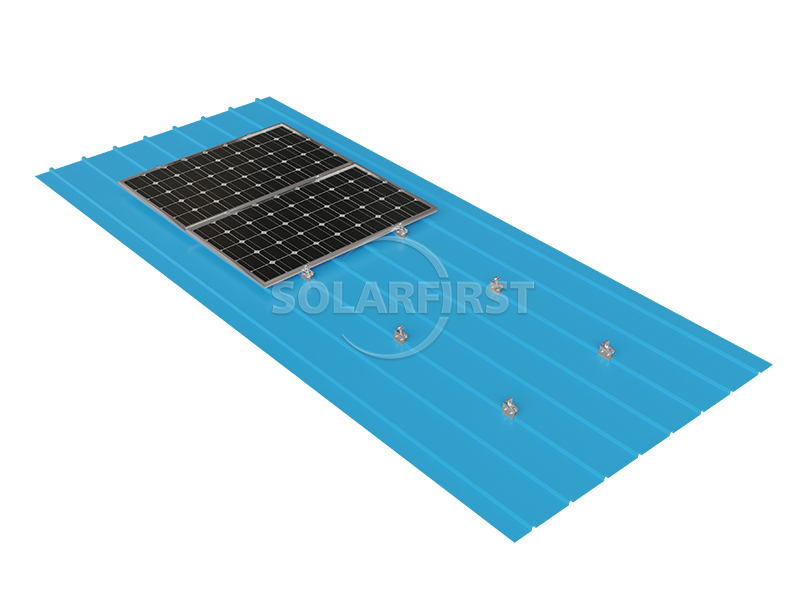

미니 레일 클램프는 금속 지붕용으로 특별히 설계된 비관통형 태양광(PV) 설치 시스템입니다. 이 시스템은 기존의 긴 연속 레일 대신 짧은 알루미늄 합금 레일(미니 레일)을 사용하며, 특수 클램프를 이용하여 골판형 강판 지붕의 골 부분에 고정합니다. 따라서 지붕에 구멍을 뚫을 필요가 없습니다. 이러한 설계는 드릴링으로 인해 발생할 수 있는 누수나 부식 문제를 방지하는 동시에 태양광 모듈에 가볍고 안정적인 지지대를 제공합니다. 이 시스템은 구조가 간단하고 모듈식 구성 요소를 갖추고 있어 다양한 표준 금속 지붕에 적합합니다.

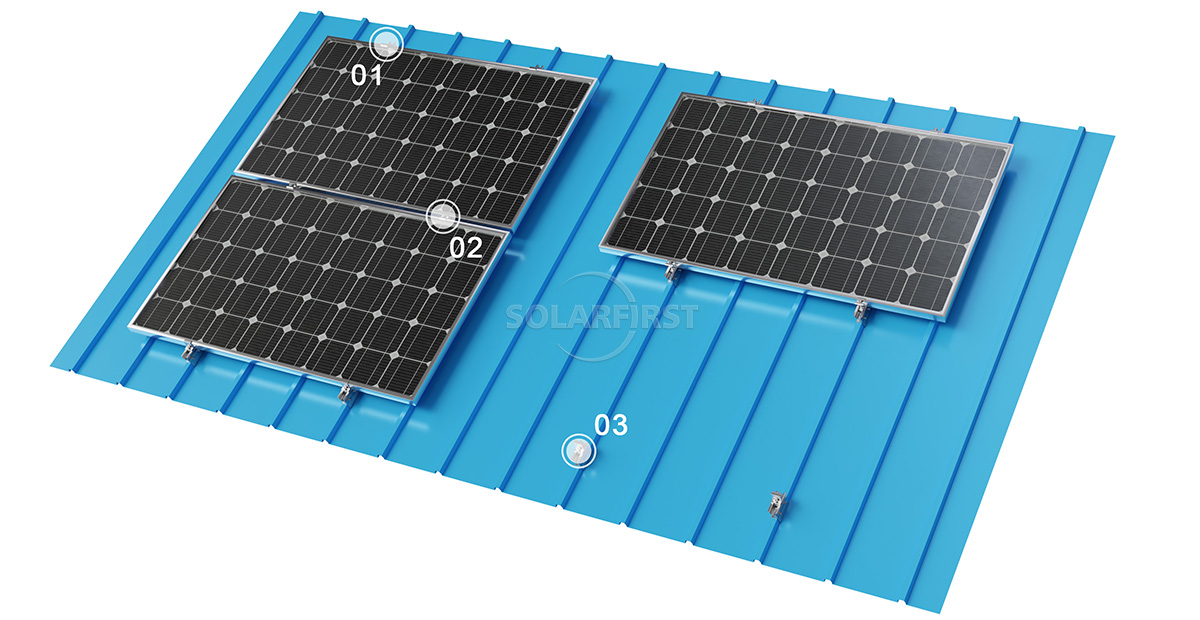

제품 구성 요소
이점
▪ 누출 위험 감소
이 시스템은 클램프를 사용하여 단단하게 고정하므로 골판형 강판 지붕에 구멍을 뚫을 필요가 없습니다. 따라서 드릴링으로 인한 누수 및 부식을 방지하여 지붕의 구조적 무결성과 방수층을 보호합니다.
▪ 재료비 절감
짧은 가이드 레일 설계는 기존의 긴 레일 솔루션에 비해 알루미늄 사용량을 줄여 물류 경제성을 높입니다.
▪ 높은 설치 효율
모듈형 구성 요소로 현장 절단 작업이 필요 없습니다. 클램프와 가이드 레일을 통해 설치가 간소화되어 현장 시공 시간을 단축할 수 있습니다.
▪ 지붕 하중에 적합
이 시스템은 경량 설계로 기존 지붕에 가해지는 하중을 줄여주므로, 하중 지지력이 제한적인 건물에 특히 적합합니다.
▪ 유연한 레이아웃

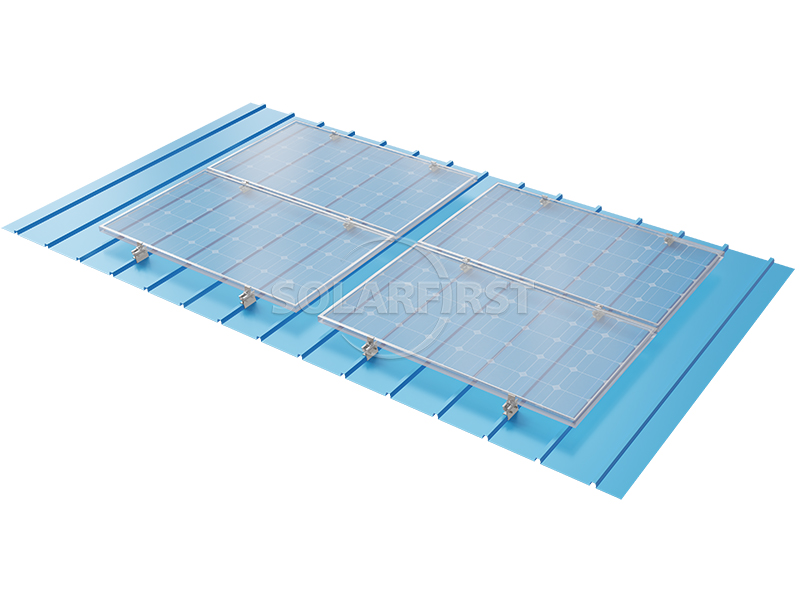

태양광 모듈의 수평 또는 수직 설치를 지원하며, 다양한 표준 금속 지붕 구조에 맞춰 사용할 수 있습니다.
매개변수
| 설치 | 금속 지붕 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 기울기 각도 | 지붕 표면과 평행하게 |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 산업 및 상업용 건물: 공장, 창고, 물류센터 등에 적합한 대면적 표준 금속 지붕
▪ 기존 건물 리모델링: 기존 방수층을 손상시키지 않고 태양광 패널을 추가하는 데 적합합니다.
▪ 농업 시설: 농업용 온실, 축산 농장 등에 사용되는 경량 철제 지붕
▪ 신규 건설 프로젝트: 신축 공장 건물에 태양광 발전 보조 시스템을 동시에 설치합니다.
중요 사항:
▶ 타일 매칭
설치 전에 골판형 강판의 종류(예: 앵글 이음매, 스탠딩 이음매, 사다리꼴 골판매 등)를 확인하고 그에 맞는 클램프 사양을 선택하십시오.
▶ 설치 사양

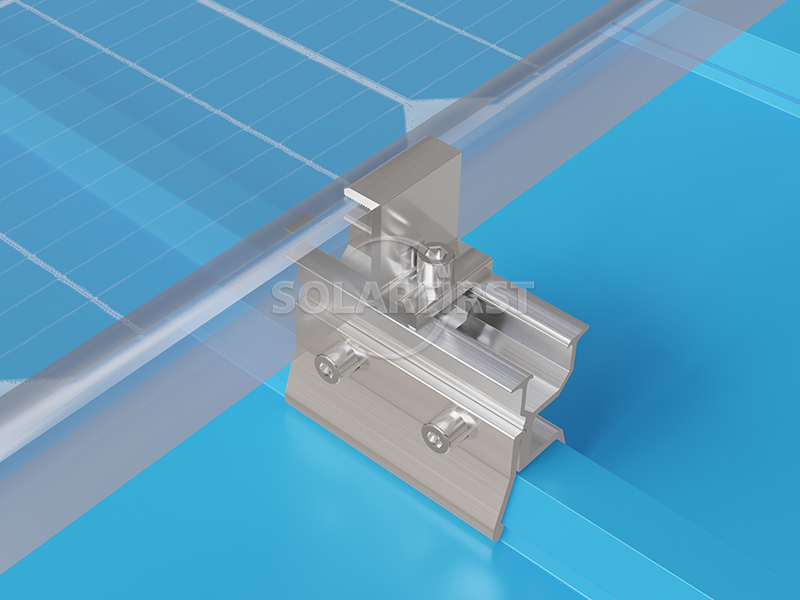

시공 중에는 클램프가 골의 가장 높은 부분에 정확하게 체결되었는지 확인하고, 볼트 조임 토크가 설계 요구 사항을 충족하여 안정적인 체결을 보장해야 합니다.
▶ 부하 검증
이 시스템은 비교적 가볍지만, 지붕의 현재 상태와 풍하중 및 적설하중을 전문가에게 평가받는 것이 좋습니다.
▶ 건설 안전
높은 곳에서 작업할 때는 적절한 안전 예방 조치를 취해야 합니다.
요약
골판형 강판 지붕용 태양광 패널 브래킷인 미니 레일 시스템은 클램프와 짧은 가이드 레일을 이용한 비관통 설치 방식을 채택하여 지붕에 구멍을 뚫을 위험을 줄이고, 자재 비용을 절감하며, 설치 효율을 향상시키는 등 여러 장점을 제공합니다. 이 시스템은 일반 금속 지붕에 설치되는 상업, 산업 및 농업용 태양광 프로젝트에 적합하며, 특히 지붕 방수 성능이 매우 중요한 환경에 적합합니다.

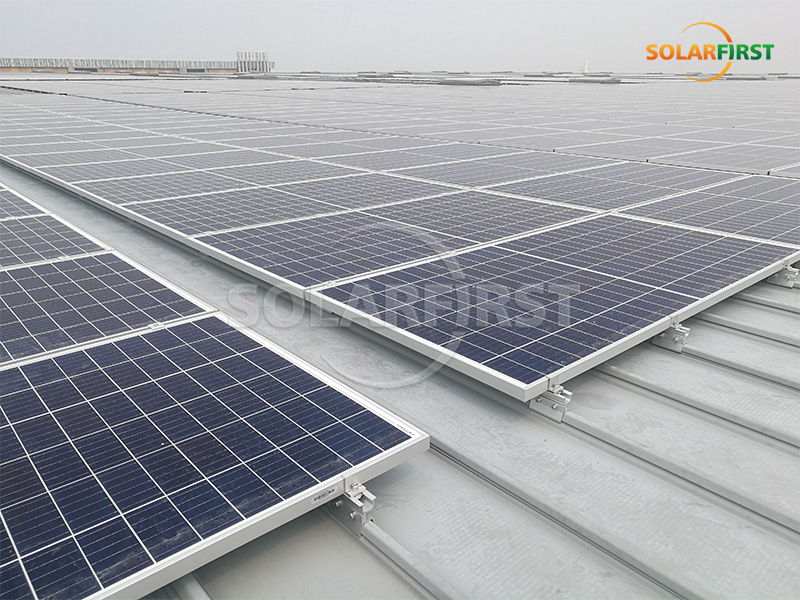

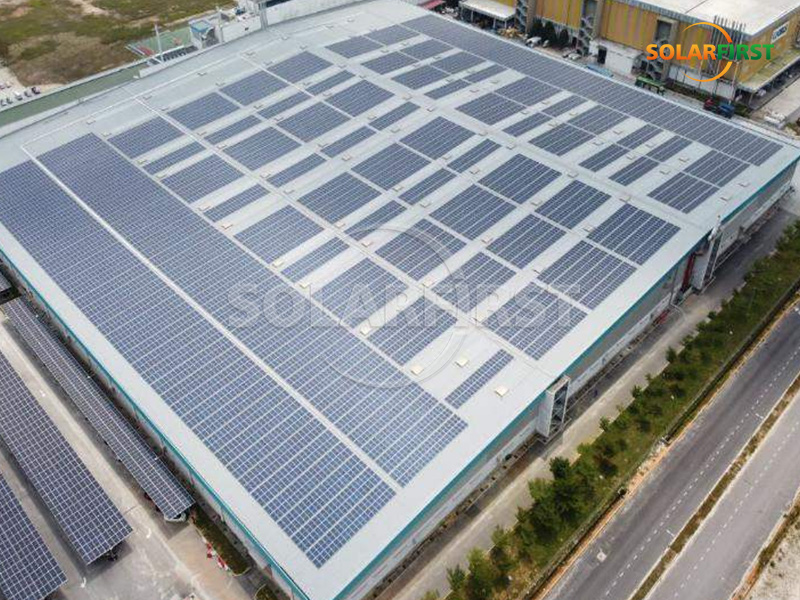

솔라 퍼스트 프로젝트 참고 자료
관련 지식 포인트

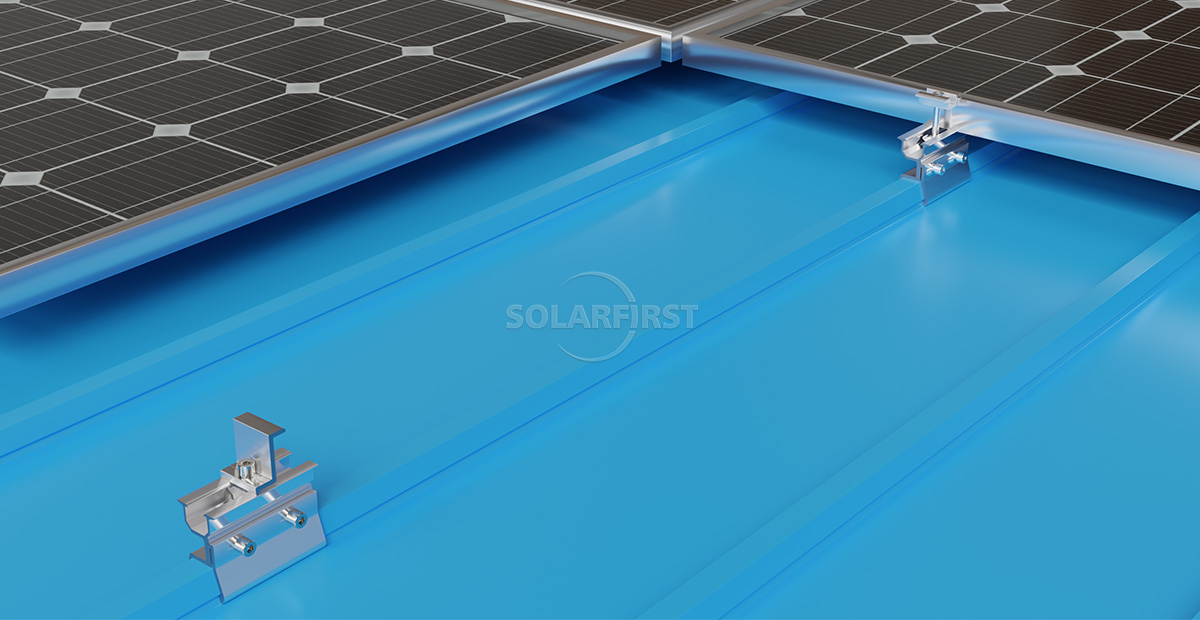

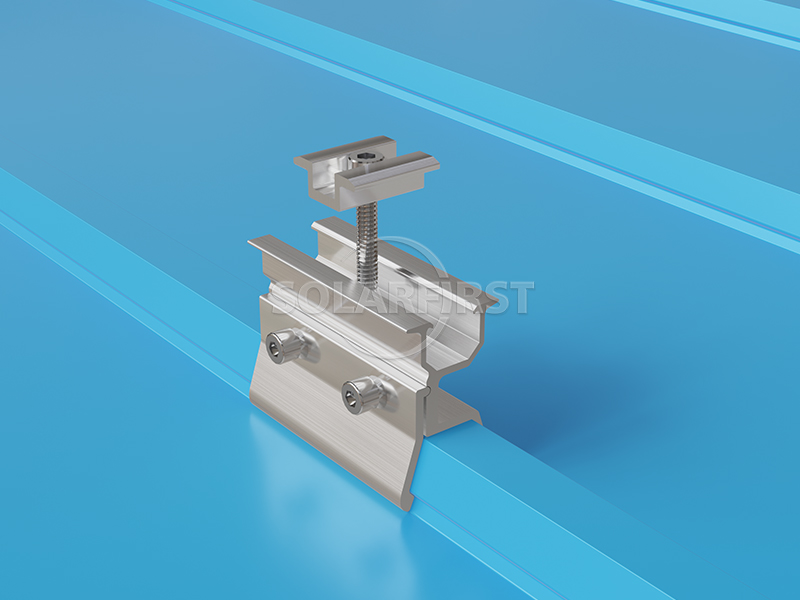

간단히 말해, 스탠딩 심 클램프는 지붕에 구멍을 뚫지 않고 설치하는 골형 강판 지붕용으로 특별히 설계된 "태양광 패널 베이스 커넥터"입니다. 지붕의 이음매 부분에 클램핑 방식으로 고정되어, 지붕에 구멍을 하나도 뚫지 않고도 태양광 모듈을 안전하게 설치할 수 있습니다.
더 읽어보기

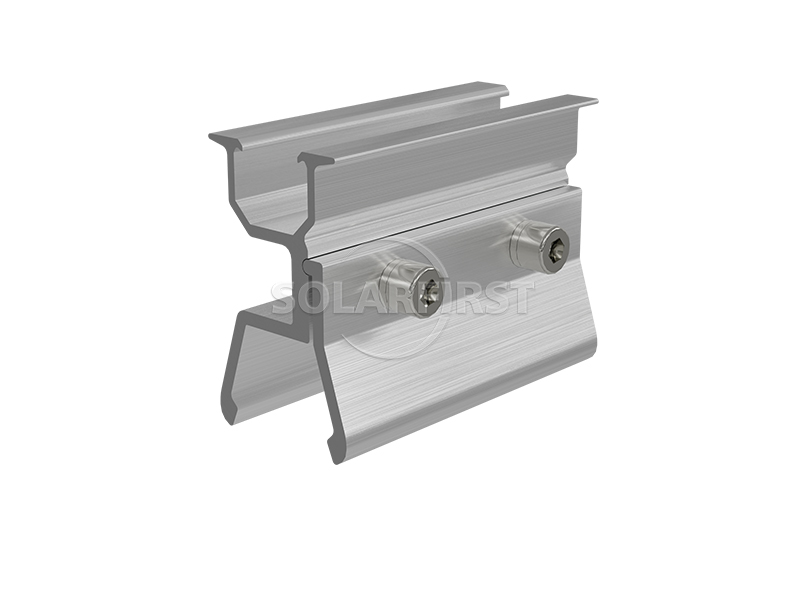

본 제품은 클립록(Klip-Lok, 스탠딩 심) 금속 골판형 강판 지붕용으로 특별히 설계된 태양광(PV) 패널 브래킷 액세서리입니다. 지붕 표면에 구멍을 뚫을 필요가 없는 비관통형 클램핑 구조를 채택했습니다. 클램프는 자체적인 기계적 잠금력을 이용하여 지붕 마루의 클립록 가장자리에 단단히 고정되어 PV 레일 또는 모듈을 안정적으로 연결합니다. 이러한 설계는 지붕 패널에 구멍을 뚫어 손상을 일으키는 것을 방지하여 지붕 누수 위험을 효과적으로 줄여주며, 특히 높은 방수 성능이 요구되는 상업 및 산업용 지붕에 적합합니다.
