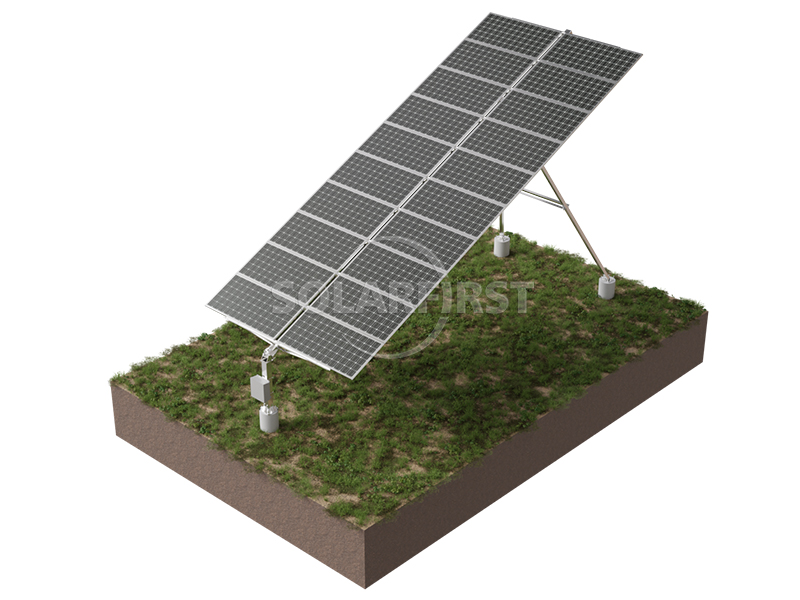

경사형 단축 추적 시스템은 태양광 발전소에 적합한 지능형 추적 브래킷 솔루션입니다. 이 시스템은 단축 회전 메커니즘을 사용하여 태양광 모듈이 경사축을 중심으로 태양 방위각의 변화를 추적할 수 있도록 함으로써 시간대별로 태양 에너지 수신 효율을 향상시킵니다. 이 시스템은 복잡한 지형 조건에 최적화되어 있으며 산이나 경사지와 같은 고르지 않은 부지에도 설치할 수 있어, 발전량 증대와 시공 편의성을 균형 있게 제공하는 태양광 발전 프로젝트에 적합한 솔루션입니다.
제품 설명
이 시스템은 지면과 특정 각도(5°~25° 조절 가능)로 기울어진 단축 기계 구조를 채택하고 있습니다. 구성 요소 배열은 축을 따라 회전하여 태양의 방위각을 추적합니다. 구조적으로는 A자형 프레임과 다점 지지대를 결합한 격자형 공간 프레임을 사용하여 하중을 분산하고 전체적인 강성을 향상시킵니다. 각 추적 지지대 열은 독립적인 추적 설계를 특징으로 하여 장애물이 없도록 하고 시공 및 후속 유지 보수를 용이하게 합니다. 제어 시스템은 실시간 시계, GPS 위치 정보, 그리고 선택적으로 풍속계 데이터를 폐루프 제어 알고리즘과 결합하여 회전 감속기를 구동하고 지지대 각도를 조절합니다. 또한 기상 정보를 통합하여 역광 조건에서는 배열 사이의 음영을 줄이기 위해 자동으로 역추적 기능을 활성화할 수 있습니다.

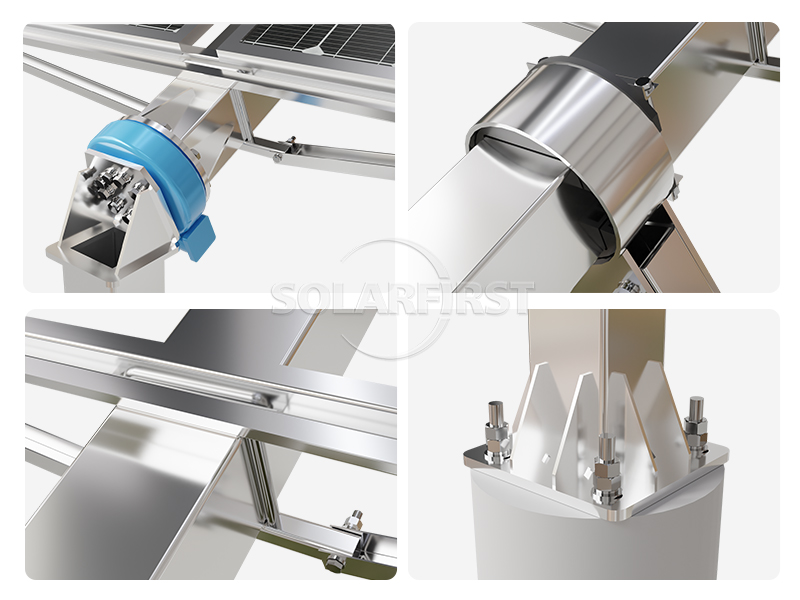

제품 구성 요소
이점
▶ 지형 적응성:
구조 설계는 지형의 굴곡이나 경사 등 다양한 지형에 적응할 수 있도록 되어 있으며, 부지 평탄도에 대한 요구 조건은 비교적 낮습니다.
▶ 안정성 성능:
헤링본 구조와 다중 지점 격자 지지 시스템은 풍하중 하에서 시스템의 전반적인 강성을 향상시키는 데 도움이 됩니다.
▶ 시공 및 유지보수의 편의성:
독립적인 트랙 배치 구조는 지지대 열 사이의 간격을 방해 없이 확보하여 유지 보수 및 건설 장비의 원활한 접근을 용이하게 합니다.
▶ 운영 신뢰성:
각 추적기는 독립적으로 제어되므로 시스템이 실시간으로 작동 상태를 모니터링할 수 있어 이상 징후를 적시에 감지하고 유지 보수하여 잠재적인 발전 손실을 줄일 수 있습니다.
▶ 지능형 추적 전략:
이 시스템은 현지 실시간 기상 조건(예: 비, 강풍)에 따라 추적 각도를 지능적으로 조정하거나 보호 모드를 활성화할 수 있으며, 역광 조건에서 역추적을 통해 그림자 효과를 줄여 발전량 증가에 기여합니다.
추적기 구조
| 추적 기술 | 기울어진 단일 축 추적기 |
| 시스템 전압 | 1000V/1500V |
| 추적 범위 | ±45° |
| 경사각 | 방위각 5°-25° |
| 작동 풍속 | 18m/s (맞춤 설정 가능) |
| 최대 풍속 | 40m/s (맞춤 설정 가능) |
| 트래커당 모듈 | 모듈 20개 이하 (맞춤 설정 가능) |
| 주요 재료 | 용융 아연 도금 Q235B/Q355B, 아연-알루미늄-마그네슘 코팅 강판 |
| 평균 코팅 두께 | ≥65μm |
| 구동 시스템 | 선회 구동 장치 |
| 기초 유형 | PHC/현장 타설 말뚝/강철 말뚝 |
제어 시스템
| 제어 시스템 | MCU |
| 추적 모드 | 폐쇄 루프 시간 제어 + GPS |
| 추적 정확도 | <2° |
| 의사소통 | 무선(ZigBee, LoRa); 유선(RS485) |
| 분말 획득 | 외부 전원 공급/스트링 전원 공급/자체 전원 공급 |
| 야간 자동 수납 | 예 |
| 강풍 시 자동 수납 | 예 |
| 최적화된 백트래킹 | 예 |
| 보호 등급 | IP65 |
| 작동 온도 | -30°C~65°C |
| 풍력계 | 예 |
| 전력 소비량 | 하루 0.3kWh |
적용 가능한 시나리오
▪ 산, 구릉, 계곡과 같은 불규칙한 지형의 태양광 발전소
▪ 농업-태양광 융합 및 임업-태양광 융합 프로젝트 중, 지지대 간격과 일조량 간의 조화가 필요한 프로젝트
▪ 토지 이용률 요구 사항이 높고 지지 프레임 사이의 음영 영향을 최소화해야 하는 부지
▪ 건설 시간, 운영 및 유지 보수의 용이성이 중요한 고려 사항인 대규모 지상 설치형 발전소
▪ 강풍이 부는 지역 또는 역광 관리가 필요한 지역
중요 사항:
▪ 설치 전에 기초 유형과 지지대 경사각의 호환성을 확인하기 위해 상세한 현장 조사를 실시해야 합니다.
▪ 본 시스템은 풍속 18m/s에서 작동하며, 이 범위를 초과하면 보호 모드가 작동합니다. 내풍 한계는 35m/s이며, 설계 풍속을 초과하는 환경에 장시간 노출되는 것은 금지되어 있습니다.
▪ 이 시스템은 하루에 약 0.3kWh의 전력을 소비합니다. 전력망이 연결되지 않은 지역이나 조도가 낮은 지역의 경우, 전력 공급 방식(스트링 전원 또는 자가 발전)의 실현 가능성을 평가해야 합니다.
▪ 회전식 감속기 및 통신 모듈을 정기적으로 점검하여 윤활 부족 또는 신호 중단으로 인한 추적 오류를 방지하십시오.
▪ 강풍, 모래폭풍 또는 폭설 후에는 지원 재설정 기능 및 센서에 대한 기능 점검을 수행하는 것이 좋습니다.
▪ 기초 공사는 구조물의 기울어짐을 유발할 수 있는 불균등 침하를 방지하기 위해 설계 지지력 요건을 충족해야 합니다..
요약
이 경사 단축 추적 시스템은 지형 적응성과 추적 효율의 균형을 맞춘 태양광 발전소 솔루션을 제공합니다. 독립적인 추적 레이아웃과 그리드 구조는 복잡한 부지에서의 시공 난이도를 줄여주며, 폐루프 시간 제어, GPS, 그리고 선택적으로 활용되는 기상 정보를 통해 지능형 각도 관리가 가능합니다. 시스템 매개변수는 프로젝트의 풍속, 모듈 수, 기초 유형 등에 따라 조정할 수 있는 유연성을 제공합니다. 발전 효율을 향상시키고 고르지 않은 지형에 대응하고자 하는 태양광 프로젝트에 이 제품은 검증된 기술적 선택지가 될 수 있습니다.

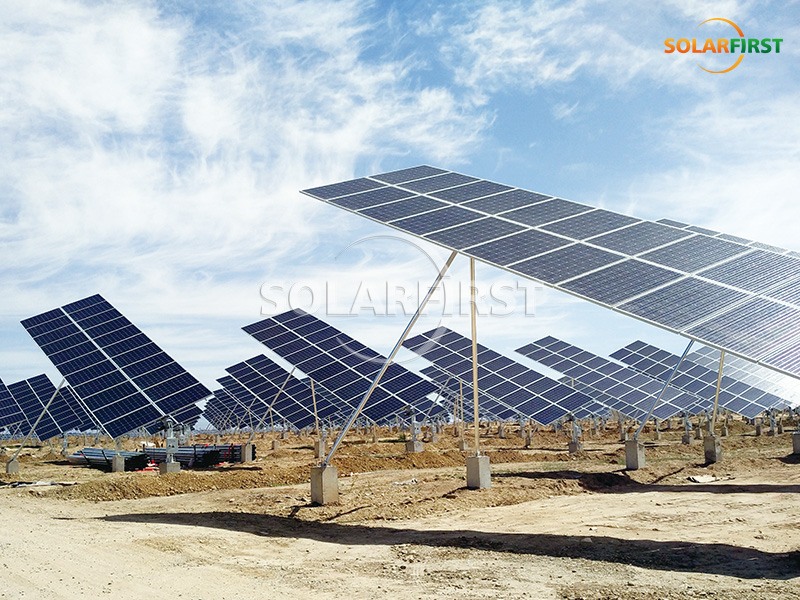

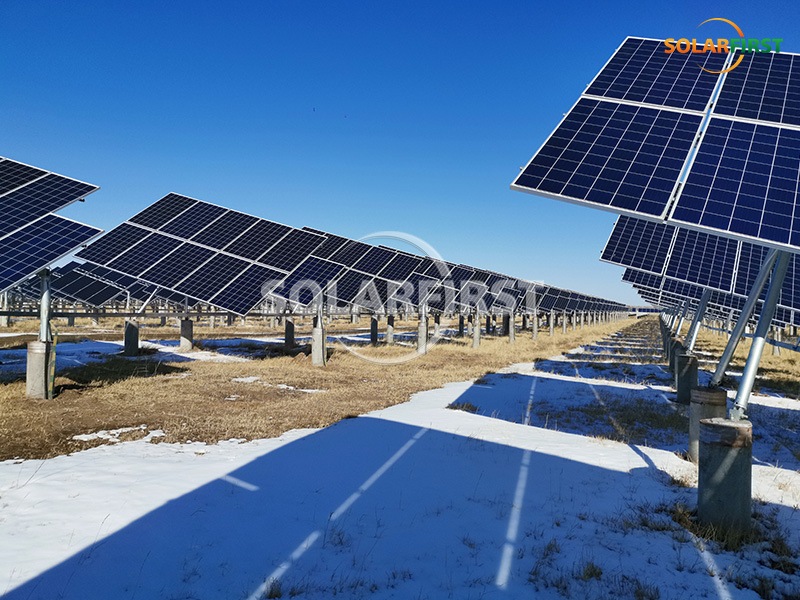

솔라 퍼스트 프로젝트 참고 자료
