단축 추적 시스템은 태양광 발전소에 사용되는 태양 추적 장치입니다. 단축 회전 구조를 통해 태양광 모듈이 하루 종일 태양의 방위각을 대략적으로 따라가도록 하여 태양광 발전 효율을 향상시킵니다. 이 시스템은 이중 연결 방식을 채택하여 단일 지지 유닛으로 최대 120개의 모듈을 지지할 수 있으며 182mm 및 210mm 실리콘 웨이퍼 모듈 모두와 호환됩니다. 제어 장치는 다양한 전원 공급 방식과 통신 프로토콜을 지원하므로 규모와 지형 조건이 다양한 발전소 프로젝트에 적합합니다.
제품 설명
이 시스템은 폐루프 시간 제어와 GPS 신호를 결합한 제어 전략을 사용합니다. MCU는 이론적인 태양 위치를 계산하고 푸시 로드를 구동하여 모듈 지지대를 ±50° 범위 내에서 회전시킵니다. 추적 정확도는 일반적으로 2° 이내입니다. 풍속계가 장착된 이 시스템은 강풍이 감지되면 자동으로 보호 위치로 재설정되어 구조물에 가해지는 풍하중의 영향을 줄입니다. 복잡한 지형이나 이른 아침 또는 늦은 저녁에 모듈 사이에 음영이 발생할 가능성이 있는 경우, 시스템은 역추적 기능을 지원하여 음영으로 인한 발전 손실을 어느 정도 줄일 수 있습니다. 구조 설계는 풍동 시험 데이터를 참고했으며, 특정 풍속 조건에서 공진 가능성을 줄이기 위해 프로젝트 요구 사항에 따라 댐퍼를 선택할 수 있습니다. 이 제어 시스템은 IP65 보호 등급을 갖추고 있으며 -30°C에서 65°C까지의 주변 온도에서 작동할 수 있습니다.
제품 구성 요소
이점
▶ 고용량 설계:
이중 연결 구조를 통해 각 지지 장치에 4개의 스트링(최대 120개의 모듈)을 설치할 수 있으므로 메가와트당 지지대 수를 줄이고 건설 작업을 간소화할 수 있습니다.
▶ 모듈 호환성:
현재 주류인 182mm 및 210mm 실리콘 웨이퍼 모듈과 호환되므로 다양한 프로젝트에 맞춰 선택이 용이합니다.
▶ 안정성 지원:
예비 댐퍼 인터페이스는 특정 풍속 조건에서 시스템 공진을 억제하는 데 도움이 됩니다.
▶ 독립적인 통제 및 감시:
각 지원 장치는 일대일로 독립적으로 제어할 수 있습니다. 제어 시스템은 지원 장치의 작동 상태를 실시간으로 모니터링하여 이상 징후를 신속하게 감지하고 잠재적인 발전 손실을 줄이는 데 도움을 줍니다.
▶ 지능형 추적 로직:
실시간 지형 데이터와 기상 정보(풍속계와 연동)를 기반으로 추적 각도를 동적으로 최적화하여 태양 에너지 이용 효율을 향상시킬 수 있습니다.
▶ 구조 설계 기준:
풍동 시험 결과를 기반으로 한 맞춤형 구조 설계는 시스템의 전체 수명 주기 동안 풍압 저항 안정성을 향상시키는 데 도움이 됩니다.
추적기 구조
| 추적 기술 | 수평 단축 트래커 |
| 시스템 전압 | 1000V/1500V |
| 추적 범위 | ±50° |
| 작동 풍속 | 18m/s (맞춤 설정 가능) |
| 최대 풍속 | 45m/s (맞춤 설정 가능) |
| 트래커당 모듈 | 모듈 120개 이하 (맞춤 설정 가능) |
| 주요 재료 | 용융 아연 도금 Q235B/Q355B, 아연-알루미늄-마그네슘 코팅 강판 |
| 평균 코팅 두께 | >80μm |
| 구동 시스템 | 선형 액추에이터 |
| 기초 유형 | PHC/현장 타설 말뚝/강철 말뚝 |
제어 시스템
| 제어 시스템 | MCU |
| 추적 모드 | 폐쇄 루프 시간 제어 + GPS |
| 추적 정확도 | <2° |
| 의사소통 | 무선(ZigBee, LoRa); 유선(RS485) |
| 분말 획득 | 외부 전원 공급/스트링 전원 공급/자체 전원 공급 |
| 야간 자동 수납 | 예 |
| 강풍 시 자동 수납 | 예 |
| 최적화된 백트래킹 | 예 |
| 보호 등급 | IP65 |
| 작동 온도 | -30°C~65°C |
| 풍력계 | 예 |
| 전력 소비량 | 하루 0.3kWh |
적용 가능한 시나리오
▪ 대규모 지상 설치형 태양광 발전소(평지 또는 약간 완만한 구릉 지형)
▪ 농업-태양광 복합 프로젝트 및 어업-태양광 복합 프로젝트 (기반 시설 유형에 따라 적합성 평가 필요)
▪ 중위도에서 고위도 지역, 즉 태양 방위각에 상당한 변화가 있는 지역
▪ 특정 시스템 신뢰성 요구 사항을 충족하고 운전 및 유지 보수 점검 빈도를 줄이고자 하는 발전소
▪ 무선 통신망이 구축되어 있거나 RS485 회선을 설치하기에 적합한 환경의 프로젝트 현장
중요 사항:
▪ 18m/s의 풍속은 표준 기준값입니다. 실제 프로젝트에서는 지역 풍속 분포에 따라 맞춤형 설계가 적용될 수 있습니다. 복잡한 풍향 분포를 보이는 지역에서는 전문적인 풍력 공학 평가를 실시하는 것이 좋습니다.
▪ 풍속 45m/s 저항은 ASCE 표준 7-10에 해당합니다. 설계 풍속 기준은 프로젝트 위치에 따라 다를 수 있으므로 현지 규정을 확인하십시오.
▪ 최대 부품 수(120개)는 부품의 크기와 무게에 따라 달라지며, 실제 구성은 푸시 로드 추력 및 구조 하중을 기준으로 계산 및 확인해야 합니다.
▪ 아연 도금 두께 65μm 이상은 일반적인 설계 요구 사항이며, 부식성이 매우 강한 환경(예: 해안 지역 또는 오염이 심한 산업 지역)에서는 추가적인 부식 방지 조치가 필요할 수 있습니다.
▪ 일반적인 작동 전력 소비량은 하루 약 0.3kWh입니다. 실제 소비량은 추적 빈도, 통신 방식 및 야간 재설정에 따라 달라질 수 있습니다.
▪ 기초 유형은 지질 조건에 따라 선택해야 합니다. PHC 파이프 파일은 연약 지반에 적합하고, 현장 타설 파일은 단단한 지반에 적합하며, 강철 파일은 임시 또는 재활용 가능한 시나리오에 적합합니다.
▪ 자동 강풍 리셋 기능은 풍속계 신호에 의존하므로, 오작동이나 반응 지연을 방지하기 위해 정기적인 풍속계 교정을 권장합니다.
▪ 역추적 기능은 이른 아침과 저녁 시간대의 그림자를 줄일 수 있지만, 배열 간격 및 지형적 제약으로 인해 그림자 효과를 완전히 제거할 수는 없습니다.
요약
이 단축 추적 시스템은 이중 링크 구조, 폐루프 시간 제어 및 GPS 추적, 다중 지점 통신, 다양한 전원 공급 방식을 결합하여 다양한 유형의 태양광 발전소에 적합합니다. 시스템 설계에는 풍동 시험 데이터, 댐퍼 선정, 독립적인 모니터링 및 고장 경고 시스템이 통합되어 발전량 증대와 운영 안정성의 균형을 맞춥니다. 구조 재료와 보호 수준을 통해 온대 및 일부 한랭 온대 지역에서 연속 운전이 가능합니다. 전반적으로 이 제품은 엔지니어링 실용성, 환경 적응성 및 맞춤화 가능성 측면에서 상당한 이점을 제공하는 단축 추적 제품입니다.

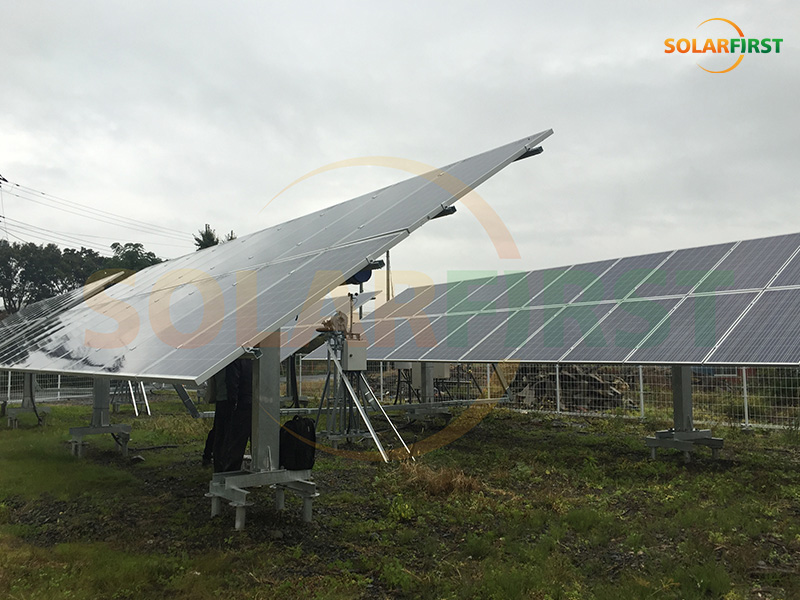

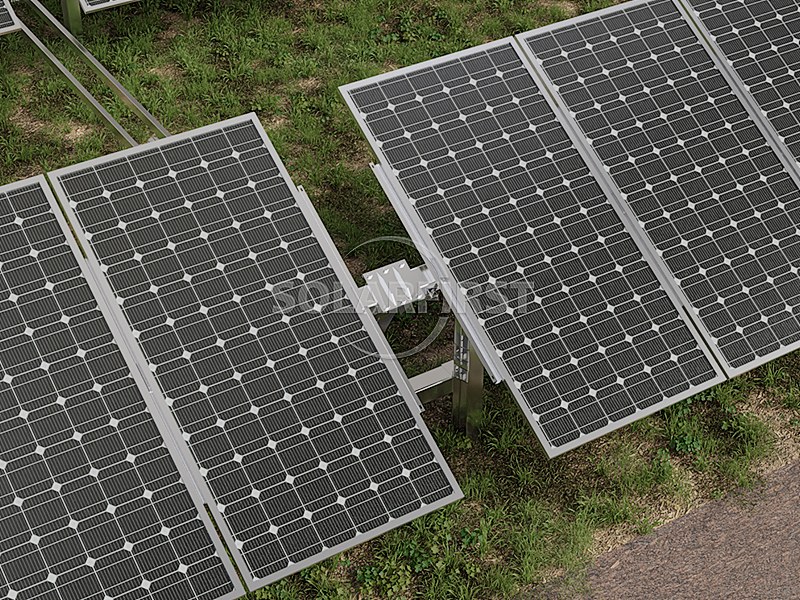

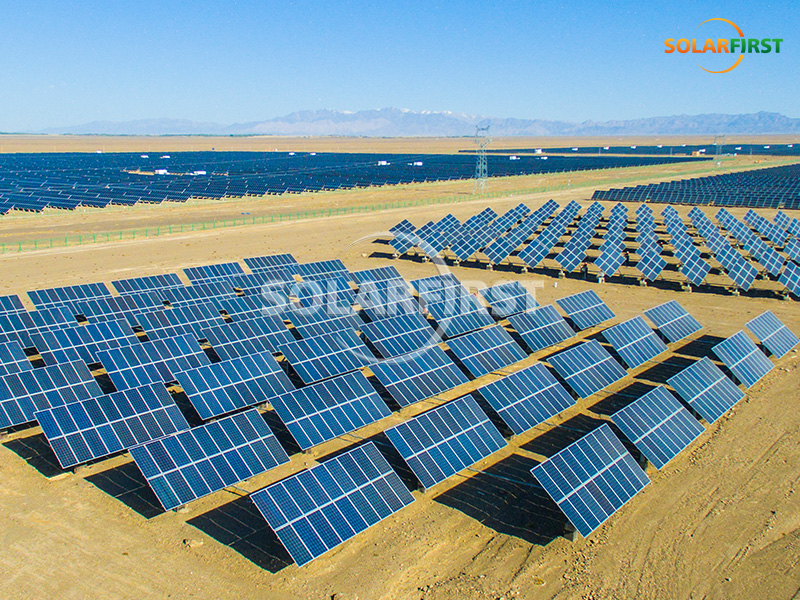

솔라 퍼스트 프로젝트 참고 자료
