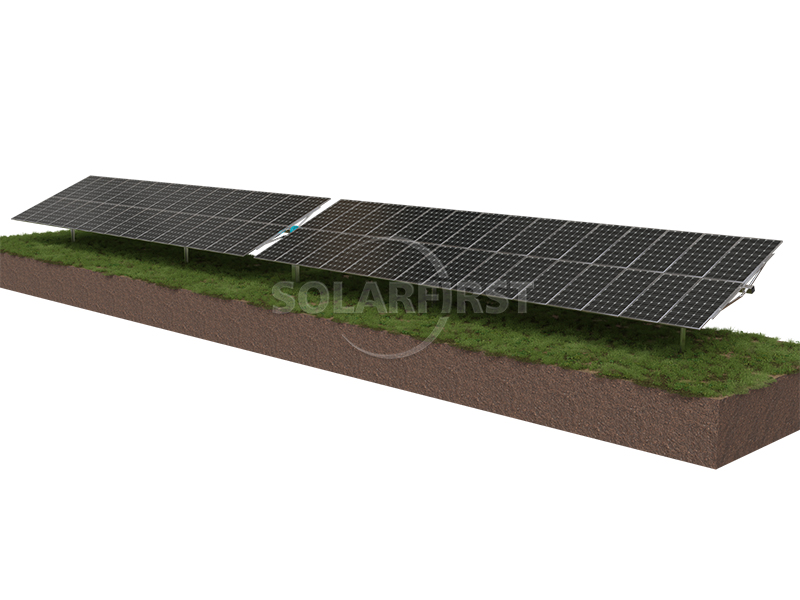

본 제품은 수평 단축 추적 지지 시스템으로, 주로 태양광 발전소에서 태양 방위각 변화에 따라 모듈 어레이를 지지하고 구동하는 데 사용됩니다. 이 시스템은 독립적인 제어와 모듈식 설계를 채택하여 특정 지형 조건에서 필요한 기초 파일 수를 줄이고 현재 주류 대형 모듈과의 호환성을 보장합니다. 전체 구조는 풍동 시험을 통해 검증되었으며 다양한 지상 설치형 발전소 시나리오에 적합합니다.
제품 설명
기존의 고정식 지지대나 연결식 추적 지지대와는 달리, 본 시스템은 추적기 간의 기계적 연결 없이 "각 추적기의 독립적인 작동" 원리를 기반으로 설계되어 시공 및 유지보수 접근 경로 설정이 용이합니다. 시스템 제어 장치는 지형의 굴곡과 실시간 기상 데이터에 따라 경사각을 조절하여 다양한 기상 조건에서 일사량 수신 효율을 향상시킬 수 있습니다. 또한, 2P(이중 구성 요소 수직 배치) 모듈식 레이아웃은 말뚝 간격을 최적화하여 전체적인 지지대 비용 구조에 긍정적인 영향을 미칩니다.

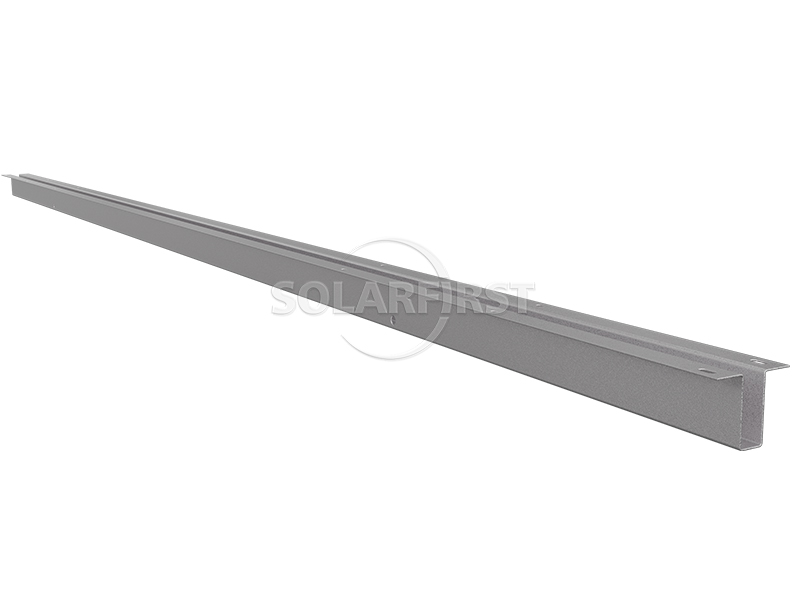

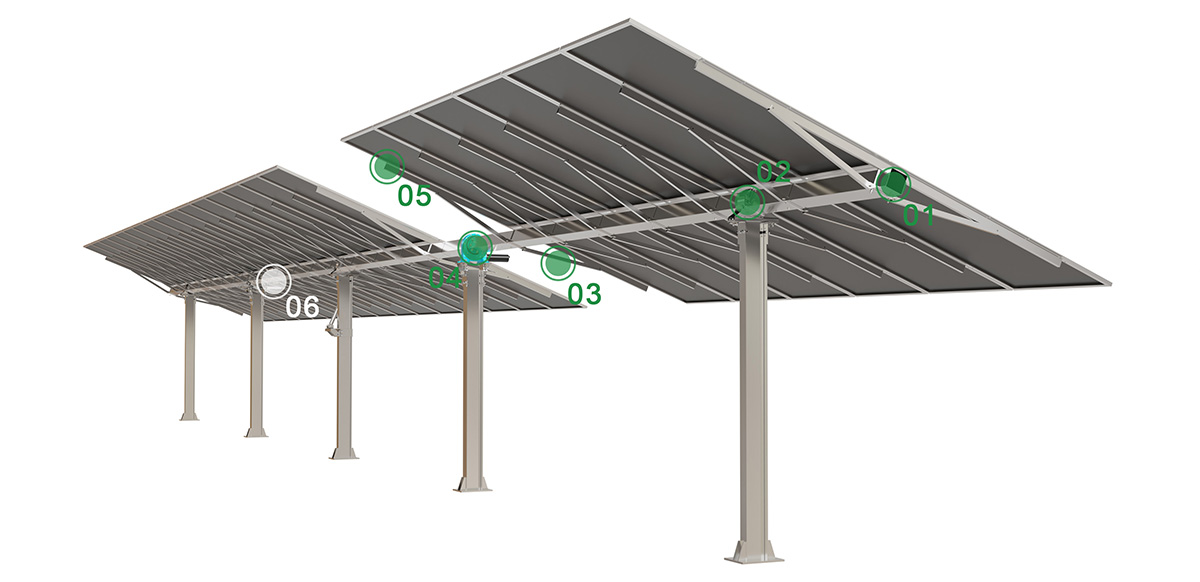

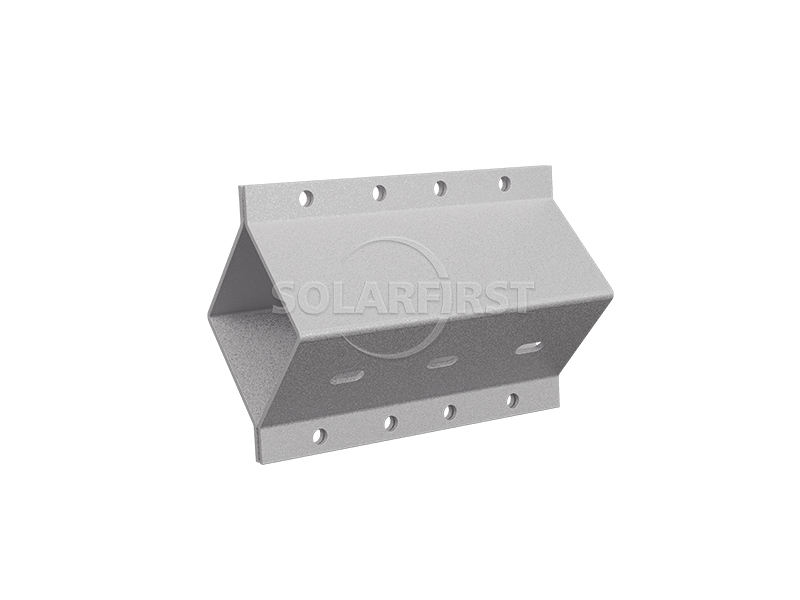

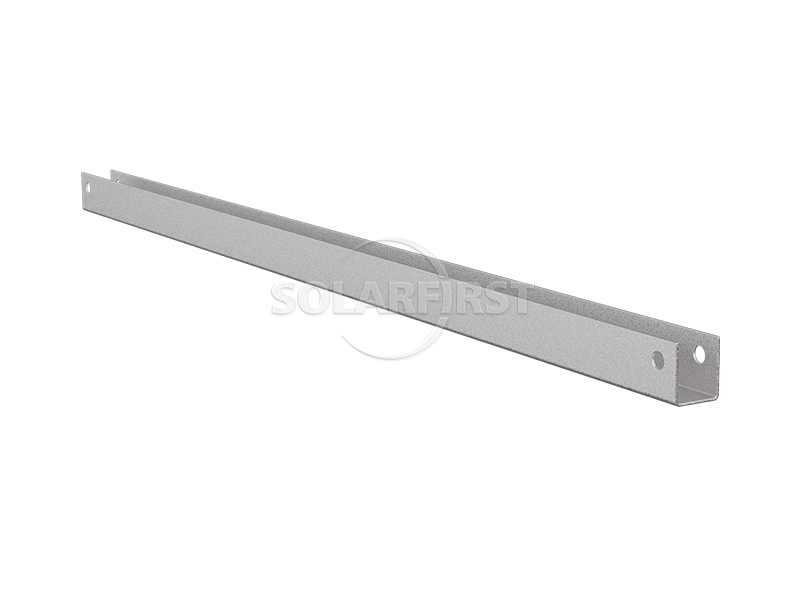

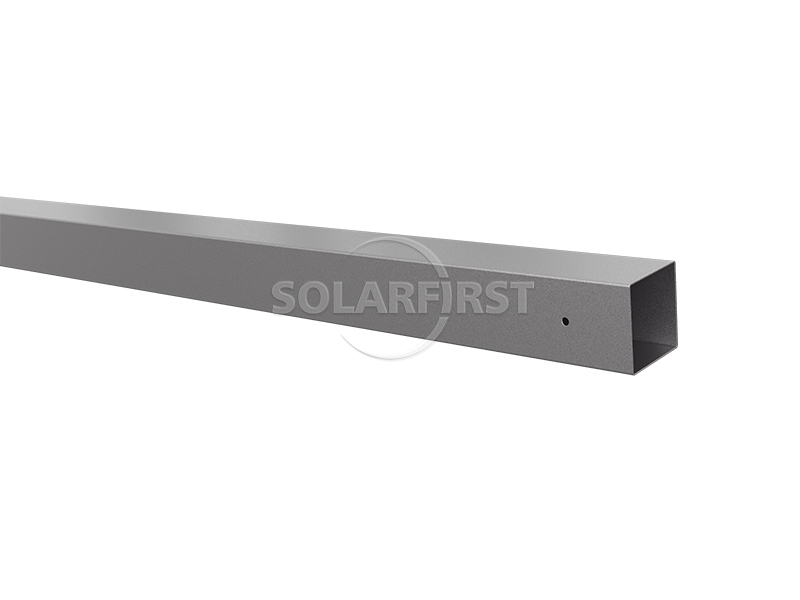

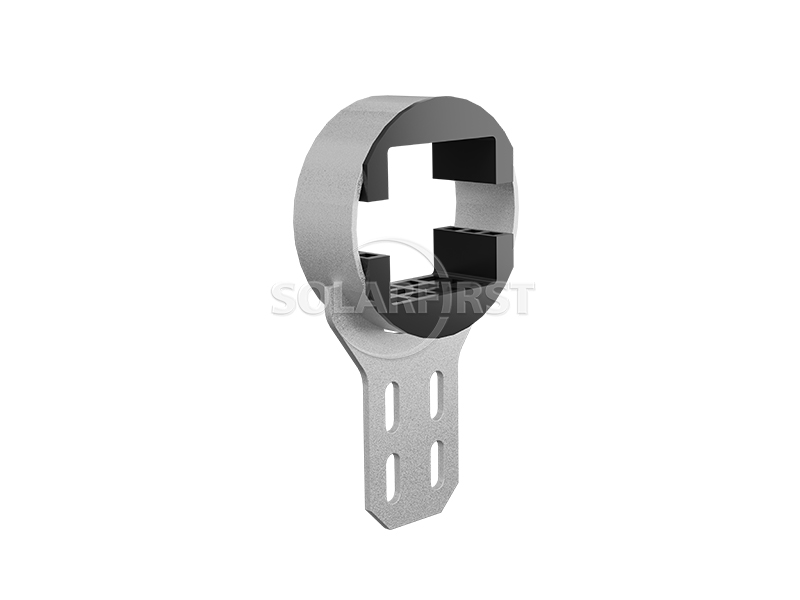

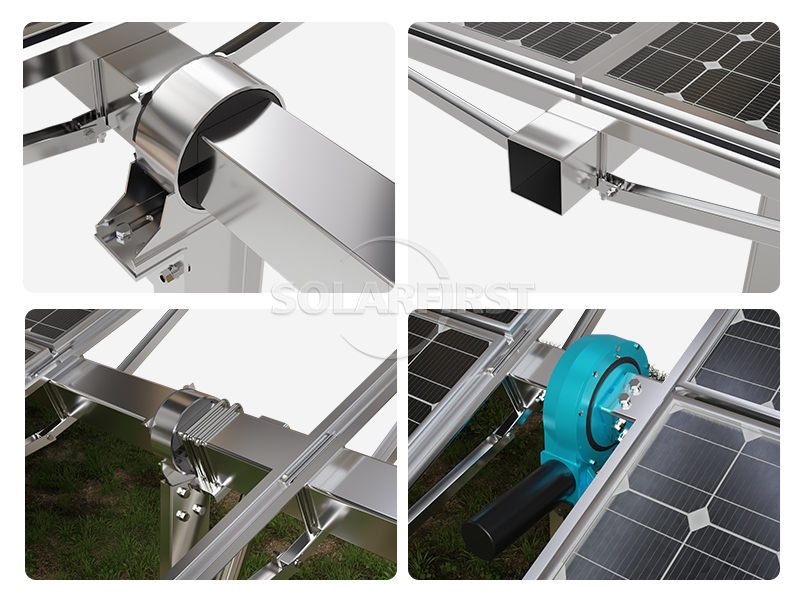

제품 구성 요소
이점
▶ 지형 적응성
남북 경사 차이가 15% 이하인 고르지 않은 부지에 적용 가능하며, 부지 평탄화 작업을 줄여줍니다.
▶ 더미 수량
2P 모듈 설계는 메가와트당 파일 수를 줄이는 데 도움이 되며, 기준값은 약 140개/MW로 기초 공사 비용을 절감할 수 있습니다.
▶ 모듈 호환성
182mm 및 210mm 셀 크기의 모듈을 지원하며, 시스템 전압은 1000V 또는 1500V로 조정할 수 있습니다.
▶ 유지보수 용이성
독립형 추적기는 연결 장치가 없어 유지 보수 및 청소가 용이합니다.
▶ 고장 모니터링
독립 제어 시스템은 고장 위치를 보고하여 유지보수 담당자의 신속한 대응을 지원하고 잠재적인 발전 손실을 줄일 수 있습니다.
▶ 추적 전략
지형 및 기상 데이터에 따라 기울기 각도를 조정할 수 있으므로 고정 각도에 비해 특정 기상 조건에서 더 높은 전력 출력을 얻을 수 있습니다.
▶ 구조적 검증
독자적인 구조 설계와 풍동 시험을 통해 지정된 풍속 범위 내에서 안정성이 확보될 것으로 예상됩니다.
추적기 구조
| 추적 기술 | 수평 단축 트래커 |
| 시스템 전압 | 1000V/1500V |
| 추적 범위 | ±45%/±60° |
| 작동 풍속 | 18m/s (맞춤 설정 가능) |
| 최대 풍속 | 35m/s ASCE 7-10 (맞춤 설정 가능) |
| 트래커당 모듈 | 모듈 60개 이하 (맞춤 설정 가능) |
| 주요 재료 | 용융 아연 도금 Q235B/Q355B, 아연-알루미늄-마그네슘 코팅 강판 |
| 평균 코팅 두께 | >80μm |

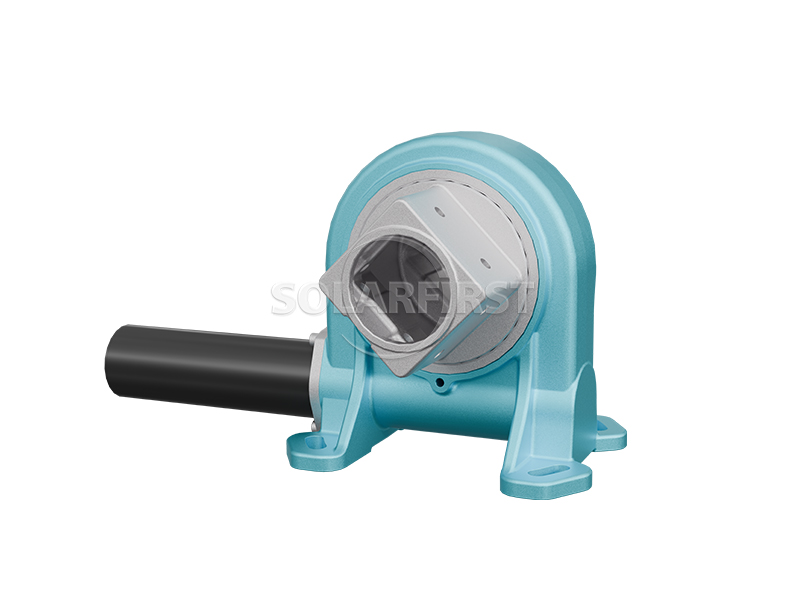

| 구동 시스템 | 선회 드라이브 |
| 기초 유형 | PHC/현장 타설 말뚝/강철 말뚝 |
제어 시스템
| 제어 시스템 | MCU |
| 추적 모드 | 폐쇄 루프 시간 제어 + GPS |
| 추적 정확도 | <2° |
| 의사소통 | 무선(ZigBee, LoRa); 유선(RS485) |
| 분말 획득 | 외부 전원 공급/스트링 전원 공급/자체 전원 공급 |
| 야간 자동 수납 | 예 |
| 강풍 시 자동 수납 | 예 |
| 최적화된 백트래킹 | 예 |
| 보호 등급 | IP65 |
| 작동 온도 | -30°C~65°C |
| 풍력계 | 예 |
| 전력 소비량 | 하루 0.3kWh |
적용 가능한 시나리오
▪ 대규모 지상 설치형 발전소
▪ 어류-태양열/농업 보완형 발전
▪ 상업 및 산업용 건물 옥상: 평평한 콘크리트 지붕의 발전소 및 산업 플랜트 옥상에 적용 가능
▪ 생태 복원 시나리오: 염알칼리성 토지, 사막 등과 같은 지역의 생태 환경을 개선하면서 전력을 생산하는 것.
중요 사항:
▪ 실제 풍압 저항력은 기초 설계, 지질 조건 및 구성 요소 배치와 관련이 있습니다. 전문 기관에 의뢰하여 프로젝트 현장에서 풍하중 검증을 실시하는 것이 좋습니다.
▪ 작동 풍속은 18m/s입니다. 풍속이 이 값을 초과하면 제어 시스템은 과도한 하중에 장시간 노출되는 것을 방지하기 위해 지지대를 보호 각도(예: 수평 위치)로 복귀시켜야 합니다.
▪ 추적 범위는 프로젝트의 위도 및 지형에 따라 ±45° 또는 ±60° 중에서 선택할 수 있습니다. 넓은 각도 추적은 모든 현장에 적합한 것은 아닙니다.
▪ 일반적인 설계 값은 메가와트당 약 140개의 파일입니다. 실제 수치는 간격, 지형 및 하중 요구 사항에 따라 달라집니다.
▪ 지능형 추적 알고리즘은 정확한 지형 및 기상 데이터를 필요로 합니다. 데이터 신뢰도를 높이기 위해 프로젝트 현장에 소형 기상 관측소를 설치하는 것이 좋습니다.
▪ 설치 및 유지보수 시에는 전기 접지와 회전 구동 메커니즘의 정기적인 윤활에 주의를 기울여야 합니다.
요약
이 단축 추적 지원 시스템은 독립 제어 및 2P 모듈식 구조를 채택하여 ±45°~±60°의 추적 범위를 가지며, 182/210mm 부품과 호환되고 다양한 기초 유형에 적용 가능합니다. 남북 경사도가 15%를 넘지 않는 지형에서도 우수한 적응성을 유지하며, 말뚝 기초 개수를 줄이고 연결 장애물을 제거함으로써 발전소의 초기 투자 비용 절감 및 운영 편의성 향상에 기여합니다. 모든 성능 데이터는 풍동 시험 및 구조 설계 검증을 기반으로 하며, 실제 적용 시에는 특정 프로젝트 조건에 따라 평가해야 합니다.

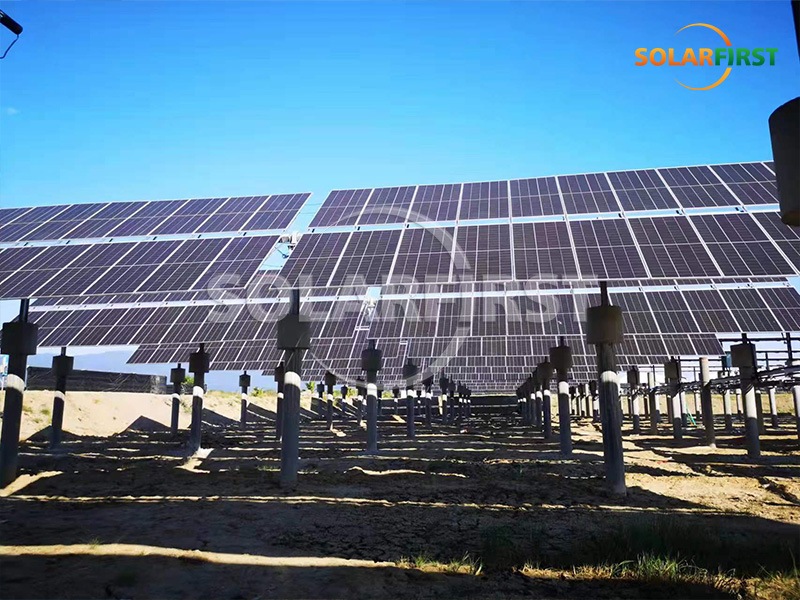

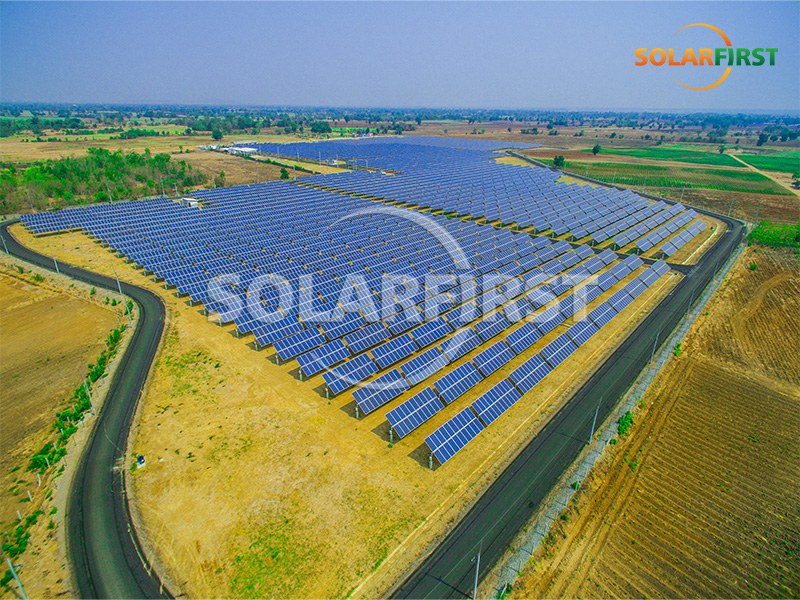

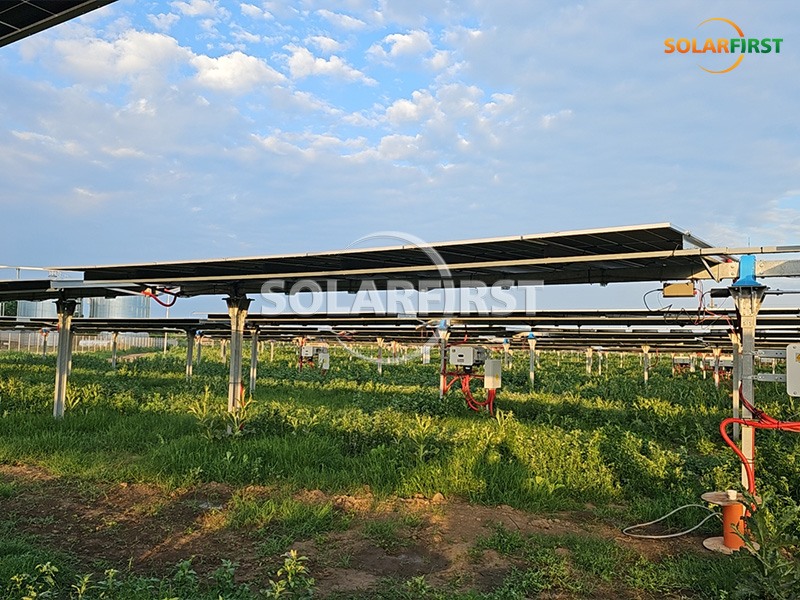

솔라 퍼스트 프로젝트 참고 자료
