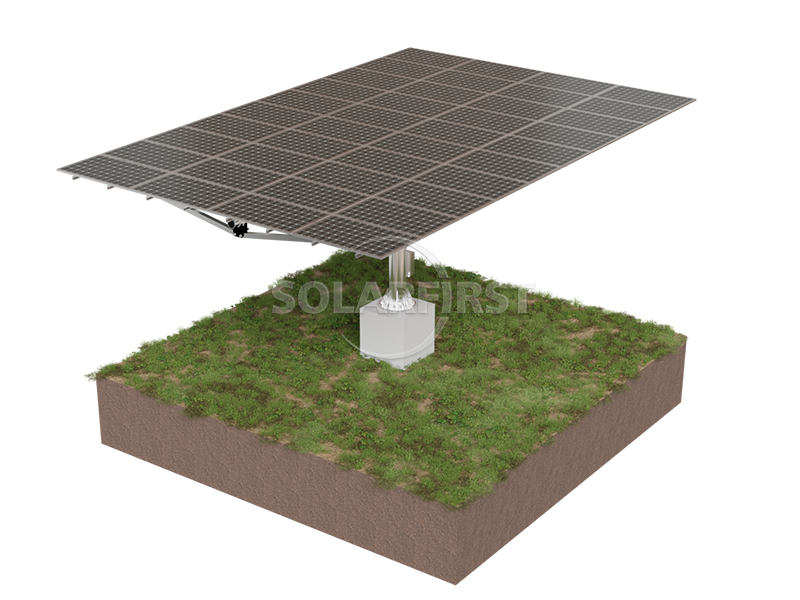

본 제품은 수평 및 수직 방향 모두에서 각도 조정을 통해 태양광 모듈을 태양의 위치에 더욱 효과적으로 정렬할 수 있는 이중 축 추적 시스템입니다. 고정식 브래킷이나 단일 축 추적 시스템과 비교하여 이중 축 설계는 계절과 시간에 따라 더 높은 태양 에너지 수신 잠재력을 달성할 수 있습니다. 이 시스템은 모듈식 유닛 레이아웃을 채택하여 각 추적 유닛이 독립적으로 구동되고 원격 모니터링 기능을 갖추고 있어 발전량 증대가 요구되는 지상 설치형 발전소에 적합합니다.
제품 설명

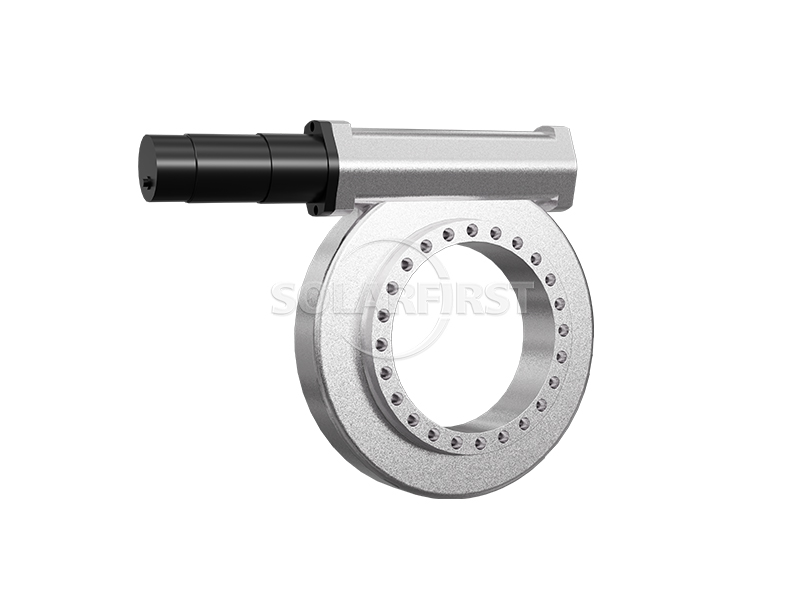

이 이중축 추적 시스템은 컬럼, 회전 감속기, 스페이스 프레임 구조 및 제어 시스템으로 구성됩니다. 각 추적 장치는 최대 40개의 구성 요소로 구성할 수 있으며(구성 요소 수는 프로젝트에 따라 맞춤 설정 가능), 수평 추적 범위는 ±120°, 피치 범위는 0°~60°로, 하루 동안 발생하는 태양 방위각 및 고도각 변화의 주요 범위를 커버합니다.
구동 방식은 폐루프 시간 제어와 GPS 신호 보조를 결합한 방식입니다. MCU 컨트롤러는 위치의 위도와 경도, 실시간, 그리고 선택 사양인 풍속계 데이터를 기반으로 모터 작동을 자동으로 조정합니다. 역추적 기능을 지원하여 이른 아침이나 저녁 시간대에 발생하는 어레이 간 음영의 영향을 줄일 수 있습니다. 통신을 위해 무선 또는 유선 인터페이스를 제공하여 유지보수 플랫폼에서 각 지원 장치의 작동 각도, 고장 상태 및 기타 정보를 중앙에서 모니터링할 수 있습니다. 또한 야간 및 강풍 조건에서 자동 재설정 기능을 통해 장시간 대기 시 풍하중 및 기계적 마모를 줄여줍니다.

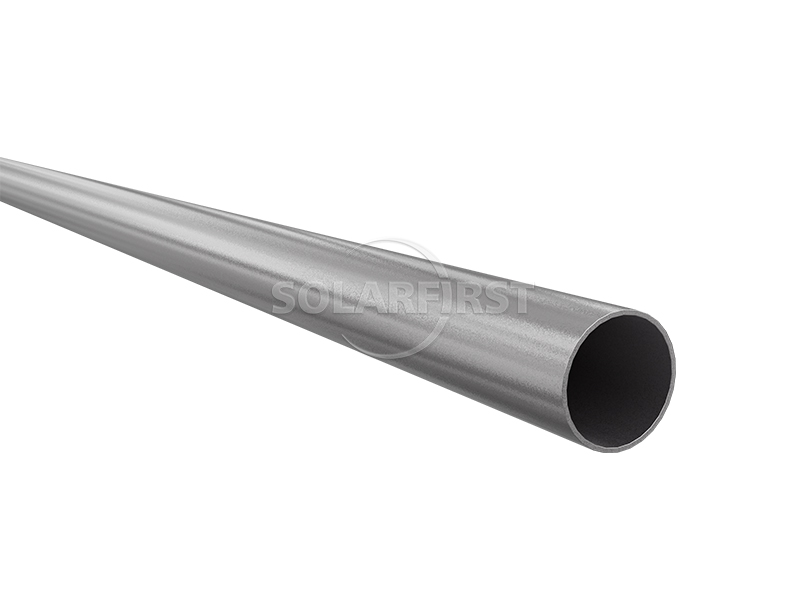

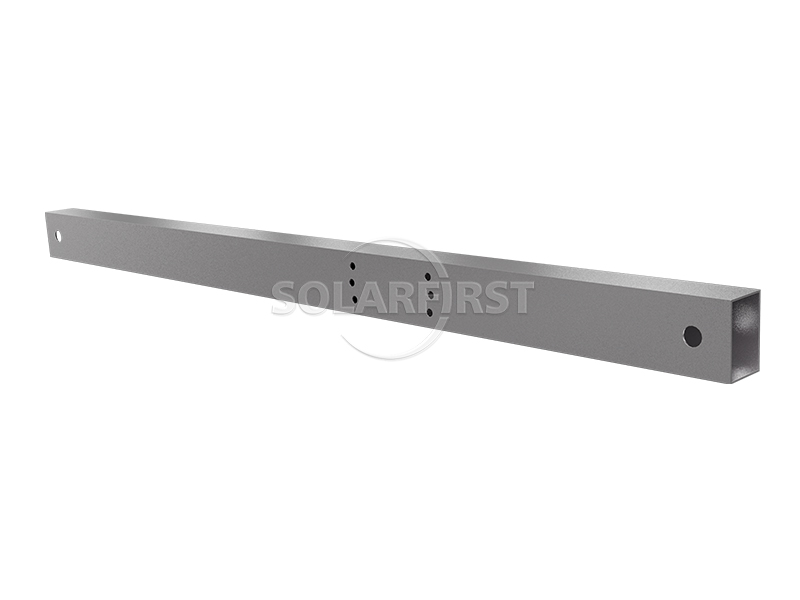

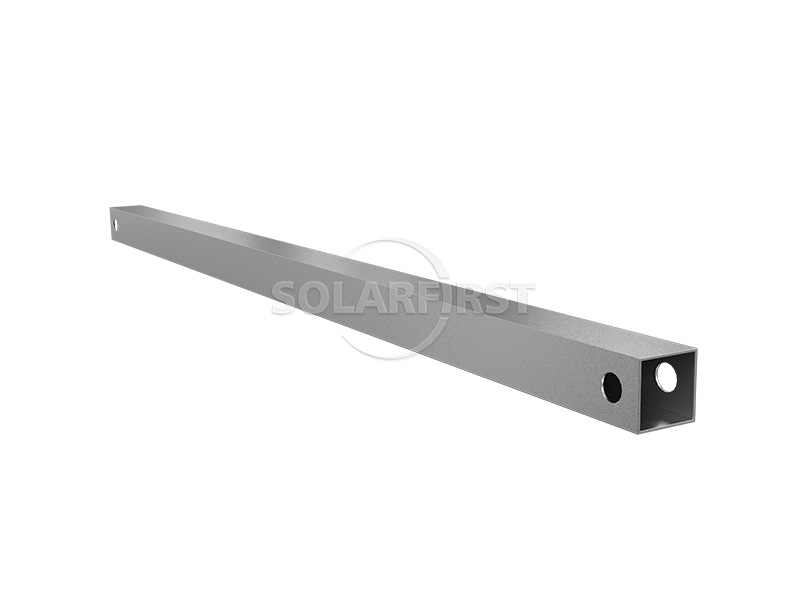

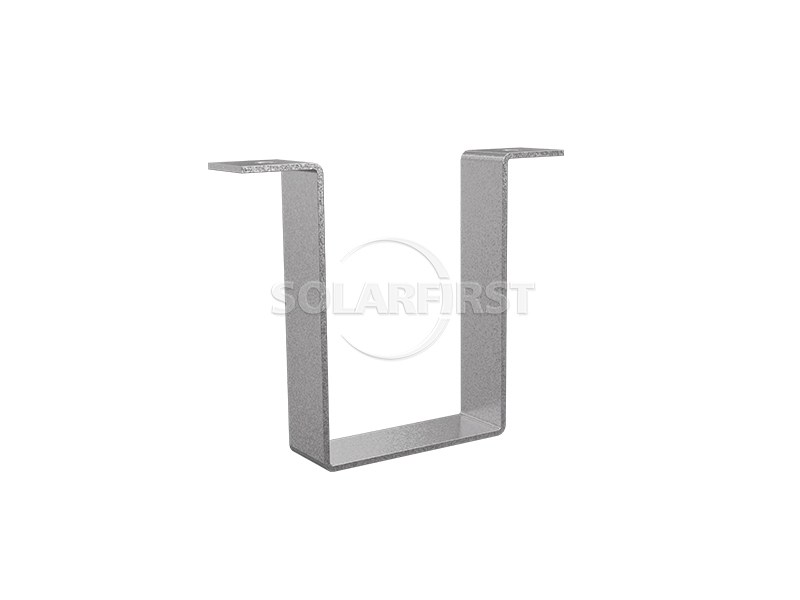

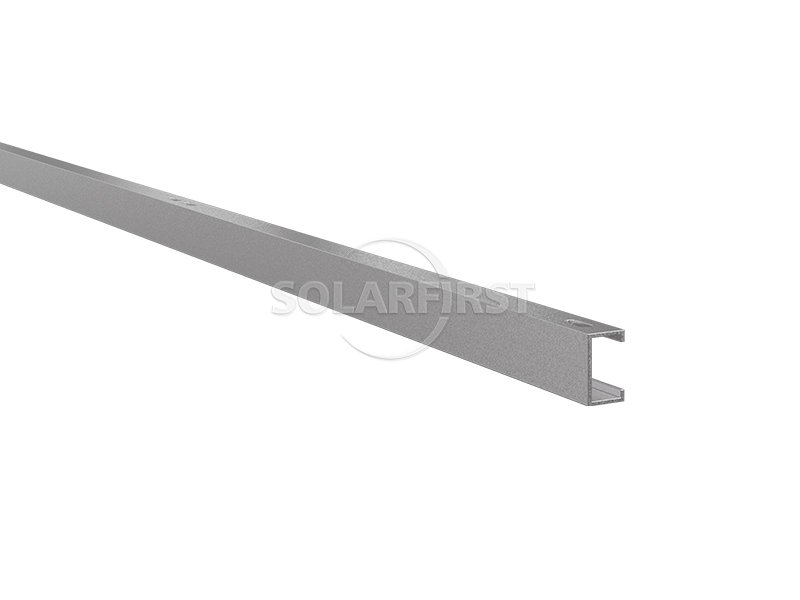

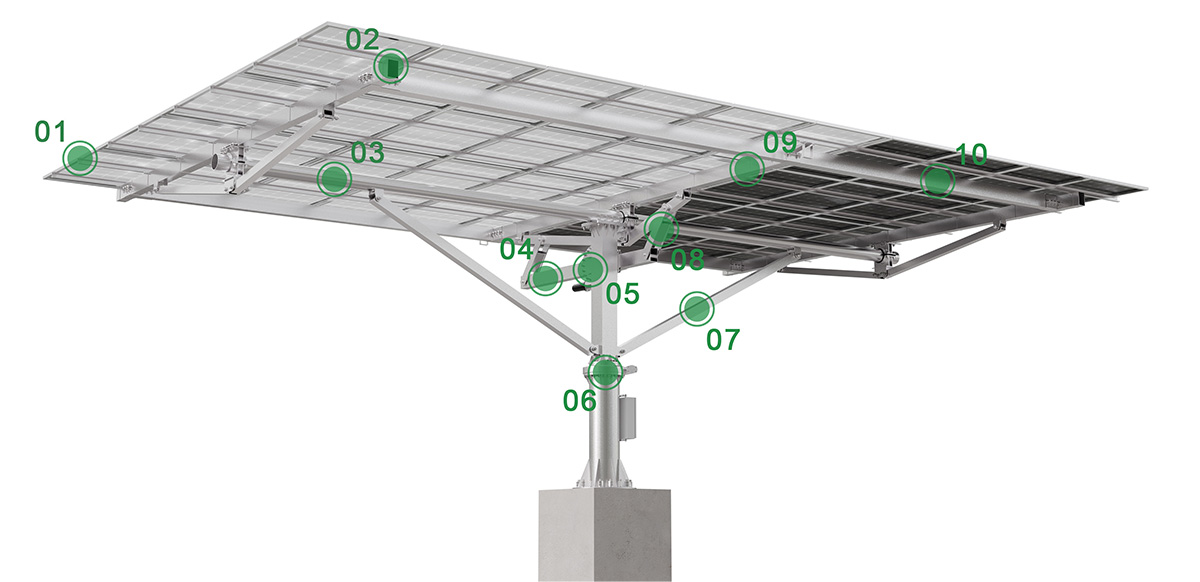

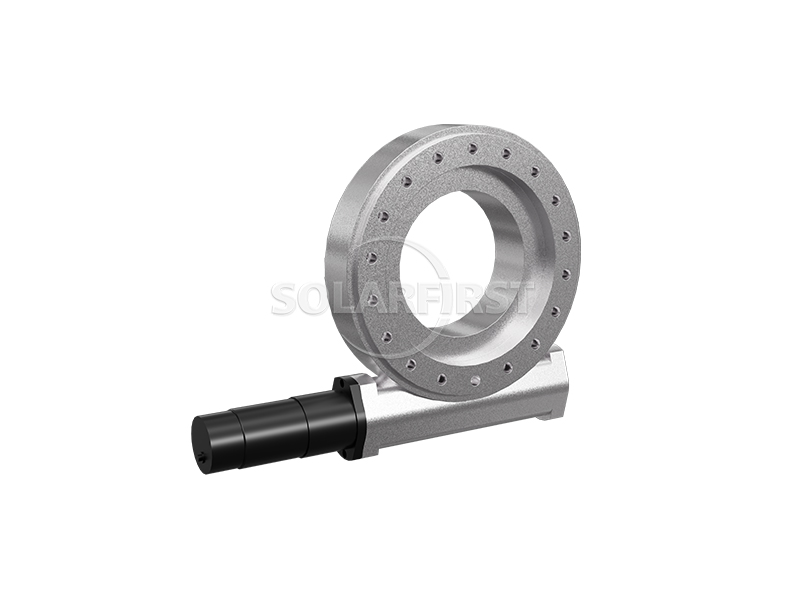

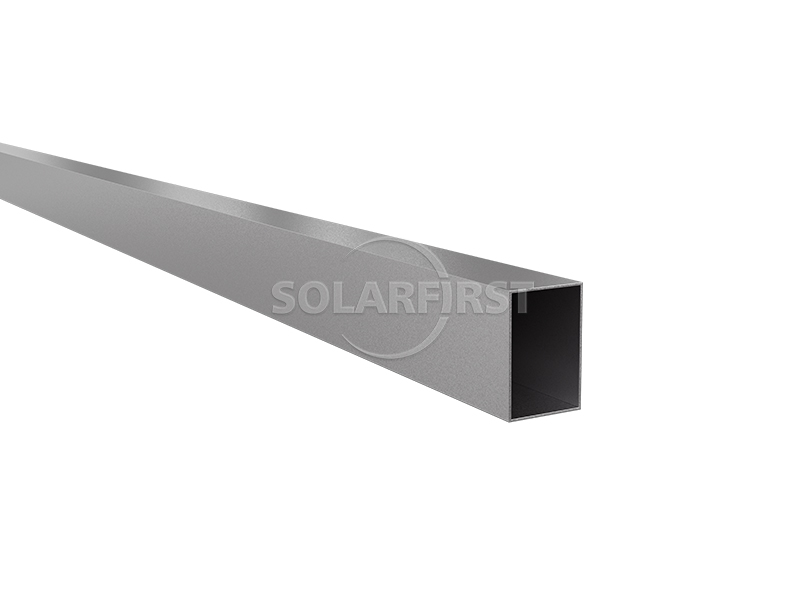

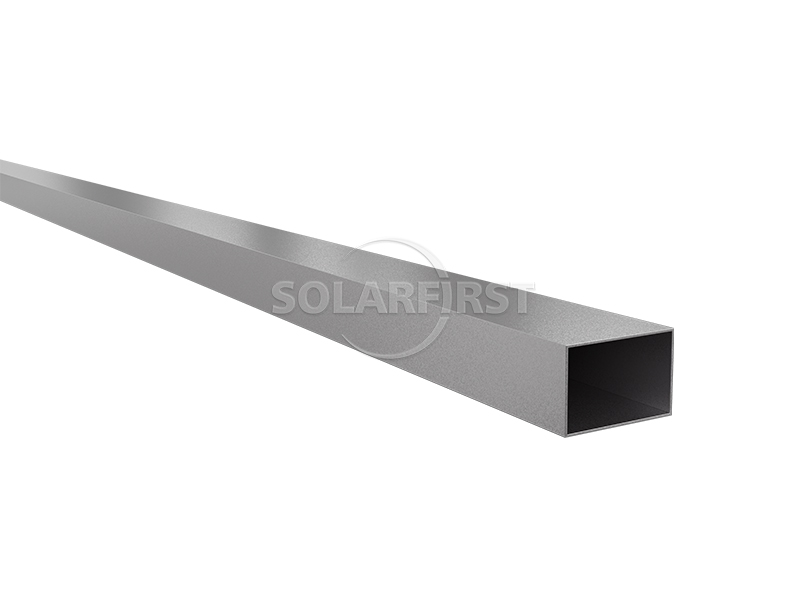

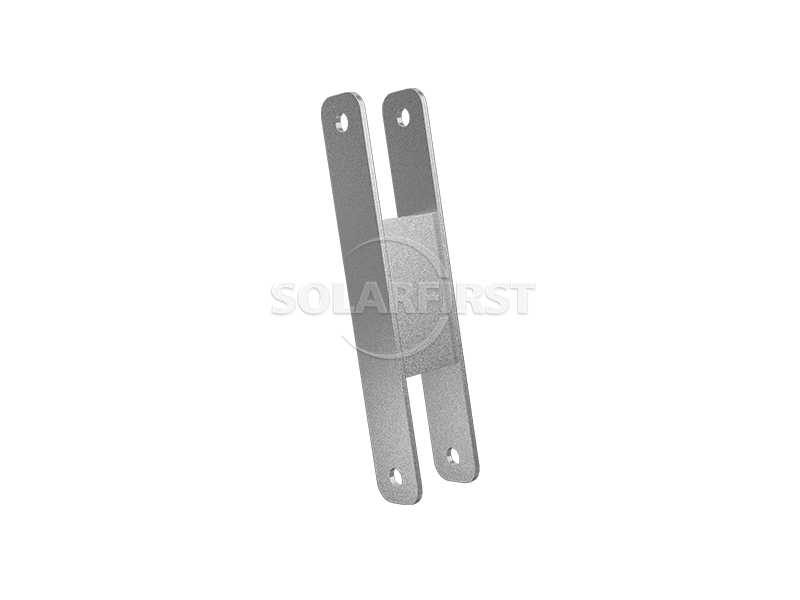

제품 구성 요소
이점
▶ 뛰어난 적응력:
이 시스템은 독립적인 기초와 조절 가능한 연결 장치를 활용하여 다양한 지형 경사에 적응할 수 있으므로 (큰 골짜기나 가파른 경사면을 제외하고) 지형에 거의 제약을 받지 않습니다.
▶ 높은 안정성:
헤링본형 기둥과 다지점 지지 격자 구조는 격자 분포를 형성하여 바람과 눈과 같은 외부 하중을 효과적으로 분산시킵니다. 구조 재료는 일반적으로 사용되는 건축용 강재를 사용했으며, 표면 부식 방지 코팅은 일반적인 대기 조건에서 장기간 부식 저항성을 제공합니다.
▶ 접근성 우수함:
각 추적 장치는 독립적으로 배치되며, 인접한 장치 사이에 충분한 간격을 두어 상호 방해를 최소화하고 건설 차량, 검사 인력 및 유지 보수 장비의 통행을 용이하게 합니다.
▶ 안전하고 신뢰할 수 있음:
이 시스템은 1:1 독립 제어 설계를 특징으로 합니다. 각 지원 장치의 상태(실시간 각도, 오류 코드, 모터 전류 등)는 시스템 플랫폼을 통해 원격으로 확인할 수 있어 이상 징후를 조기에 감지하고 단일 지점 고장으로 인한 장기적인 발전 손실을 줄이는 데 도움이 됩니다.
▶ 지능형 추적:
이 시스템은 GPS 타이밍 및 태양 위치 알고리즘을 기반으로 자동 추적 기능을 제공합니다. 실시간 지역 기상 정보(구름량, 일사량)를 활용하여 흐린 날씨에는 산란광을 최대한 활용하도록 추적 전략을 조정할 수 있습니다. 역추적 기능은 아침과 저녁 시간대에 태양광 패널 배치 최적화에 도움을 줍니다.

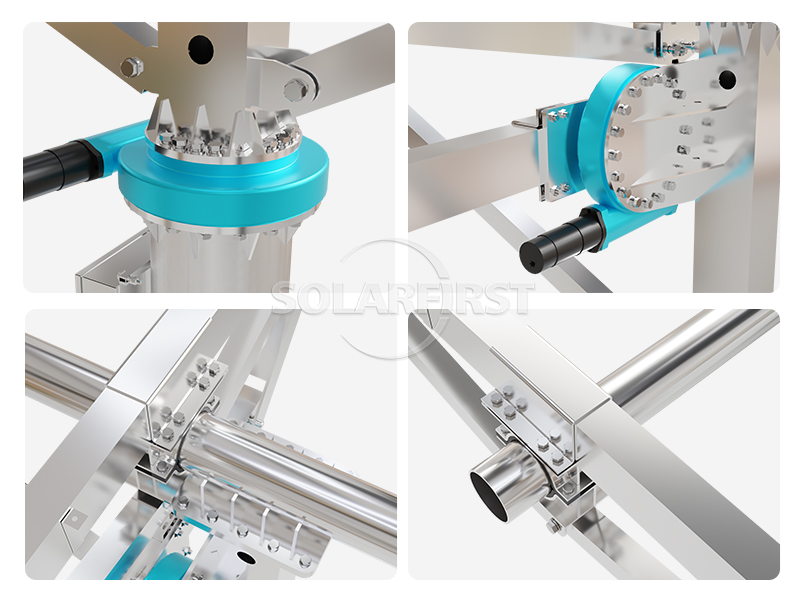

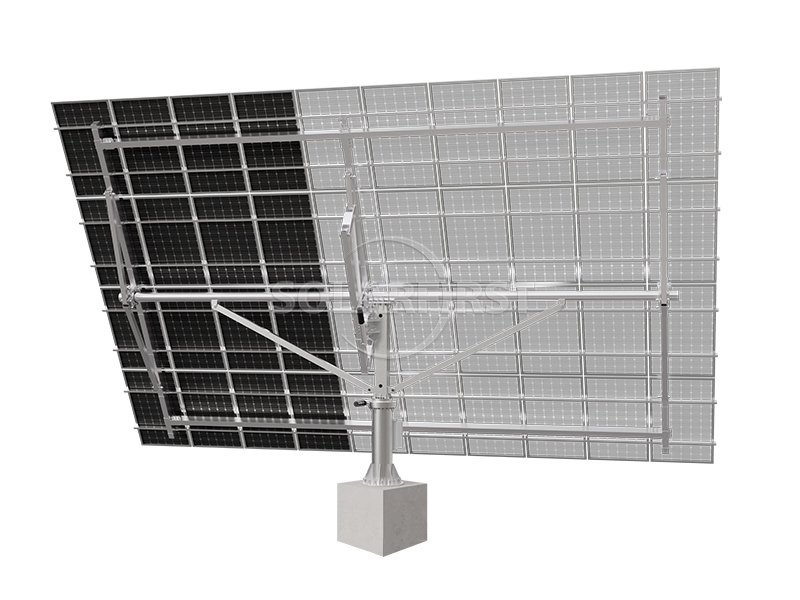

추적기 구조
| 추적 기술 | 이중축 트래커 |
| 시스템 전압 | 1000V/1500V |
| 추적 범위 | 방위각 +120°, 고도 0-60° |
| 작동 풍속 | 18m/s (맞춤 설정 가능) |
| 최대 풍속 | 35m/s (맞춤 설정 가능) |
| 트래커당 모듈 | 모듈 40개 이하 (맞춤 설정 가능) |
| 주요 재료 | 용융 아연 도금 Q235B/Q355B, 아연-알루미늄-마그네슘 코팅 강판 |
| 평균 코팅 두께 | ≥65μm |
| 구동 시스템 | 선회 구동 장치 |
| 기초 유형 | PHC/현장 타설 말뚝/강철 말뚝 |
제어 시스템
| 제어 시스템 | MCU |
| 추적 모드 | 폐쇄 루프 시간 제어 + GPS |
| 추적 정확도 | <2° |
| 의사소통 | 무선(ZigBee, LoRa); 유선(RS485) |
| 분말 획득 | 외부 전원 공급/스트링 전원 공급/자체 전원 공급 |
| 야간 자동 수납 | 예 |
| 강풍 시 자동 수납 | 예 |
| 최적화된 백트래킹 | 예 |
| 보호 등급 | IP65 |
| 작동 온도 | -30°C~65°C |
| 풍력계 | 예 |
| 전력 소비량 | 하루 0.5kWh |
적용 가능한 시나리오
▪ 직사광선 비율이 높은 지역(중위도 및 저위도, 건조하고 구름 없는 지역 등)에서는 이중축 추적의 잠재적 이점이 상대적으로 더 큽니다.
▪ 연평균 발전량 증대에 대한 요구 사항이 높고 토지 비용을 제어할 수 있는 지상 설치형 발전소.
▪ 지형에 약간의 굴곡은 있지만 급격한 고도 변화는 없는 지역으로, 독립적인 기초 공사가 필요합니다.
▪ 원격 운영 및 유지보수와 중앙 집중식 모니터링이 필요한 중대형 발전소, 특히 무인 또는 최소 인력으로 운영되는 환경에 적합합니다.
▪ 보완적인 농업이나 어업과 같이 특정 접근성 요건이 있는 프로젝트(지지 구조물 하단부의 여유 공간을 합리적으로 늘려야 하는 경우).
중요 사항:
▶ 토목공학 요구사항:
독립 기초의 타설 위치, 높이 및 매립부의 정확도는 추적 메커니즘의 이동 궤적과 구조적 수명에 직접적인 영향을 미칩니다. 따라서 시공 전에 현장 조사 및 기초 설계를 수행해야 합니다.
▶ 풍속 위험:
최대 작동 풍속은 18m/s입니다. 이 속도를 초과할 경우 즉시 강풍 재설정 모드로 전환하고 추적을 중지해야 합니다. 강풍이 잦거나 태풍이 발생하는 지역에서는 내풍 설계 수준을 높이거나 물리적 제한 장치를 추가하는 것이 좋습니다.
▶ 전원 공급 신뢰성:
각 시스템은 하루에 약 0.5kWh의 전력을 소비합니다. 정전 시에는 추적 기능이 작동하지 않습니다. 발전소의 간헐적인 정전에 대비하여 소용량 백업 전원을 구성하거나 제어 회로에 대한 전원 공급을 우선시하는 것이 좋습니다.
▶ 통신 신뢰성:
무선 솔루션(ZigBee/LoRa)은 대규모 발전소에서 신호 장애 및 중계기 설치를 고려해야 합니다. 유선 RS485 솔루션은 케이블 설치 비용이 다소 높지만 간섭 방지 기능이 뛰어나며, 프로젝트 규모와 환경에 따라 선택할 수 있습니다.
▶ 추적 정확도에 영향을 미치는 요인:
정확도 <2°는 센서 교정이 잘 되어 있고, 센서 드리프트가 없으며, 기계적 연결이 느슨하지 않은 조건에서의 일반적인 값입니다. 실제 작동 시에는 기초 침하, 풍진동, 모터 히스테리시스 등의 요인으로 인해 정확도가 떨어질 수 있으므로 정기적인 교정이 필요합니다.
▶ 유지보수 권장 사항:
회전 감속기의 윤활유 상태와 체결부의 조임 상태는 6개월마다 점검하고, 센서 표면의 먼지를 청소하며, 각도의 영점 교정은 매년 실시하는 것이 좋습니다.
▶ 절대적인 성능은 보장되지 않습니다.
이중축 추적 시스템이 모든 기상 조건(예: 지속적인 흐린 날씨, 모래폭풍 또는 눈보라)에서 고정 지지 시스템보다 우수한 성능을 보장하는 것은 아닙니다. 실제 발전량 증가는 프로젝트 위치, 기후 패턴 및 시스템 신뢰성과 같은 요인의 영향을 받습니다.
요약
본 제품은 이중 축 추적 지원 시스템입니다. 수평 방향(±120°)과 피치 방향(0~60°)의 이중 축 운동을 통해 태양광 모듈이 태양의 위치를 더욱 정확하게 따라가도록 구동합니다. 모듈식 독립 제어 설계와 헤링본 기둥 및 격자 구조를 결합하여 다양한 지형에 적응하고 뛰어난 전체 안정성을 유지합니다. 각 시스템에는 MCU 컨트롤러, GPS, 그리고 선택 사양으로 풍속계가 장착되어 있으며, 폐루프 시간 제어 추적, 역추적, 강풍/야간 자동 재설정 기능을 지원합니다. 유선 또는 무선 통신을 통해 원격으로 상태를 모니터링할 수 있습니다. 구조 재료는 주로 용융 아연 도금 또는 마그네슘-알루미늄-아연 도금 강판을 사용합니다. 최대 작동 풍속은 18m/s이며, 내풍 설계는 35m/s입니다. 단일 장치의 일일 자가 소비 전력은 약 0.5kWh입니다. 전반적으로, 이 제품은 높은 발전량 요구량과 비교적 복잡한 현장 조건을 가진 대형 및 중형 지상 설치형 태양광 발전소에 적합합니다.

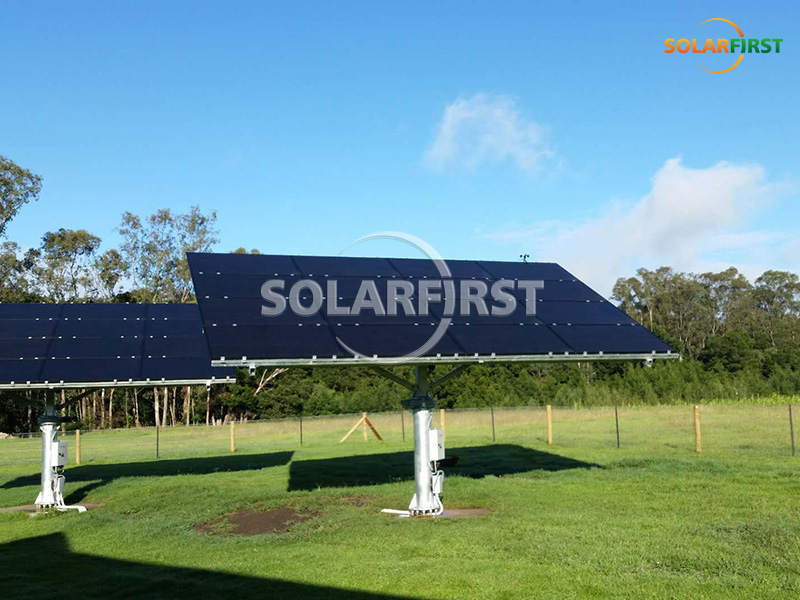

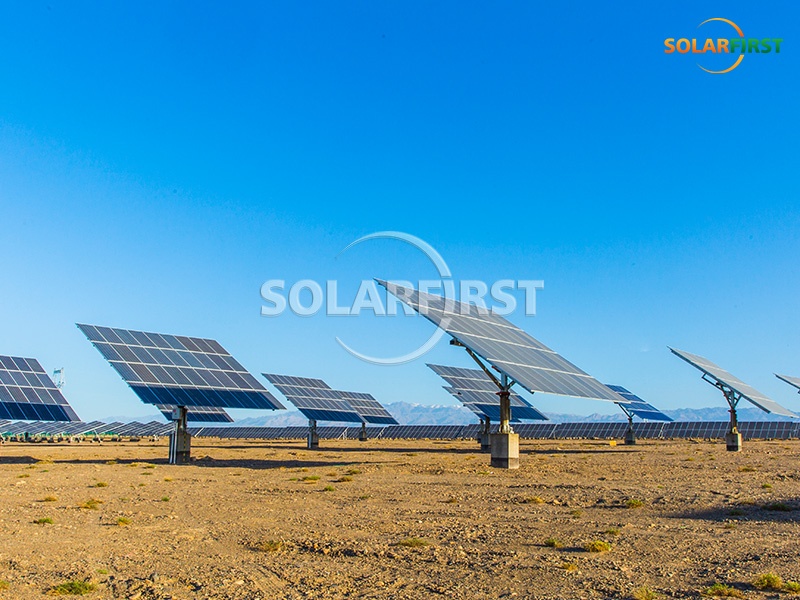

솔라 퍼스트 프로젝트 참고 자료
