단층 케이블 유연형 태양광(PV) 모듈 지지 시스템은 프리스트레스 강선을 주요 하중 지지 구성 요소로 사용하는 PV 모듈 지지 시스템입니다. 기존의 강철 지지대와 달리, 강성 빔 대신 인장된 강철 케이블을 사용하여 기둥 및 앵커 시스템을 통해 안정적인 하중 지지 구조를 형성합니다. 이 제품은 넓은 경간이나 복잡한 지형 조건을 요구하는 PV 발전소 프로젝트에 적합하며, 말뚝 기초의 개수와 강철 소비량을 줄일 수 있는 잠재력을 가지고 있습니다.
색상 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)인증 :
CE, TÜV, ISO9001, SGS재료 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

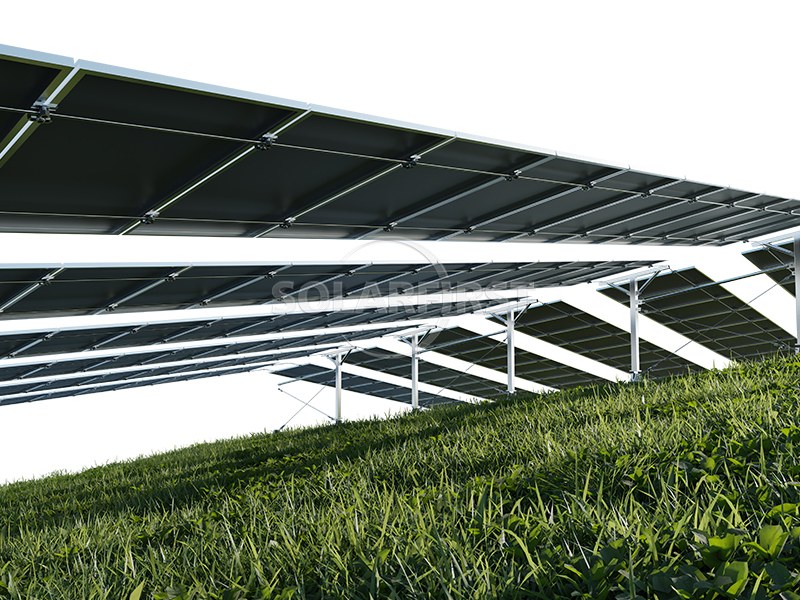

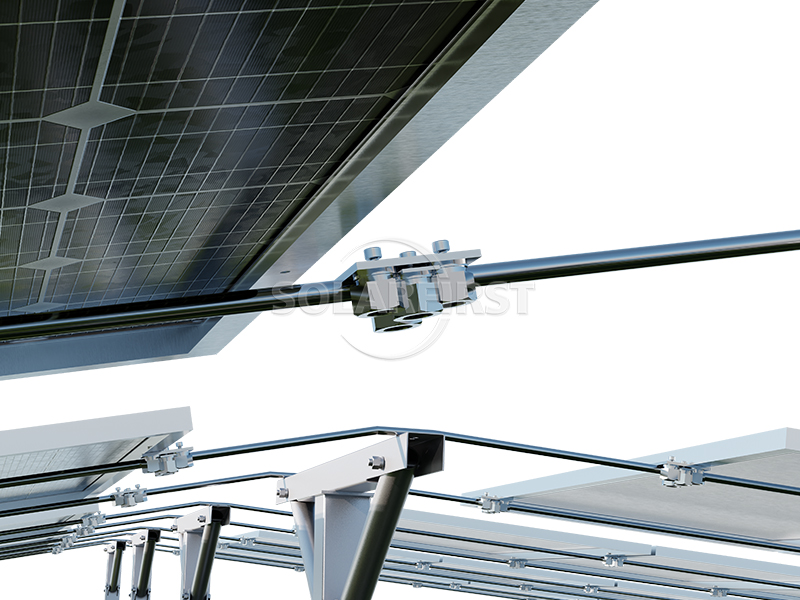

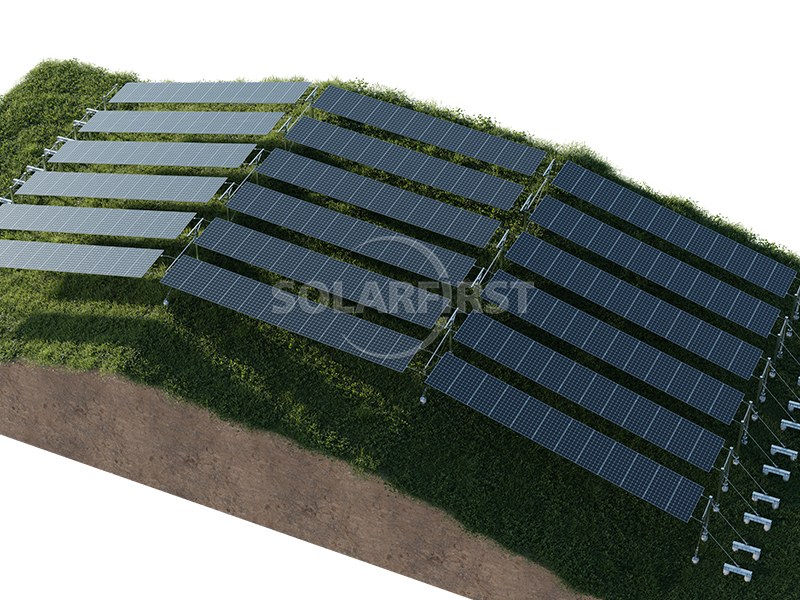

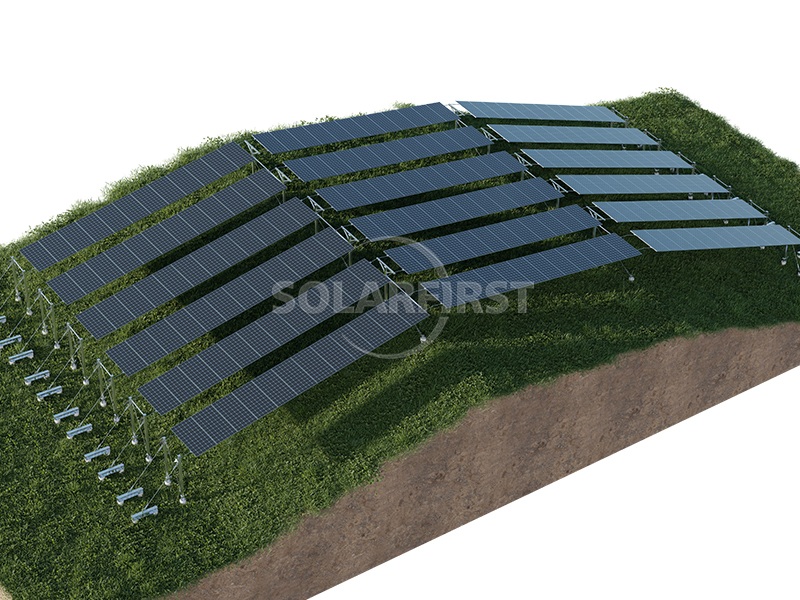

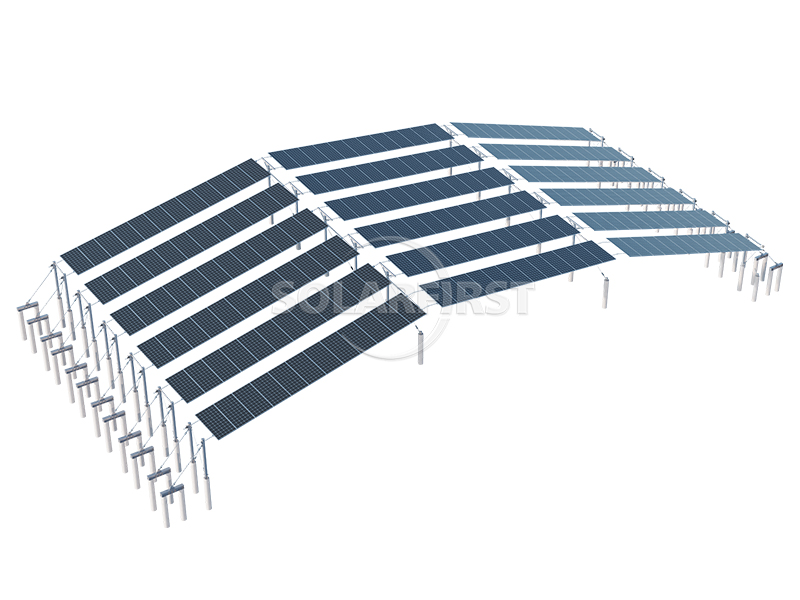

단층 케이블 현수식 태양광(PV) 지지대의 작동 원리는 현수교와 유사합니다. 고강도 강선은 양 끝이 기둥이나 지반 앵커에 고정되어 초기 강성을 확보하기 위해 프리스트레스를 가하고, PV 모듈은 두 개의 평행한 강선에 직접 설치됩니다. 이 구조는 기하학적으로 비선형적인 역학적 거동을 보이므로 하중을 받으면 일정 변위가 발생하며, 이는 케이블 장력 변화에 의해 상쇄됩니다. 일반적으로 이 구조는 "단일 스팬" 레이아웃을 채택하여 각 기둥 쌍이 독립적인 스팬을 형성하고 모듈은 스팬 방향을 따라 연속적으로 배치됩니다. 이중 케이블 시스템(하중 지지 케이블 + 안정화 케이블)에 비해 단층 케이블 구조는 단순하지만, 내풍 설계 및 시공 장력 제어에 대한 요구 사항이 더 높습니다.

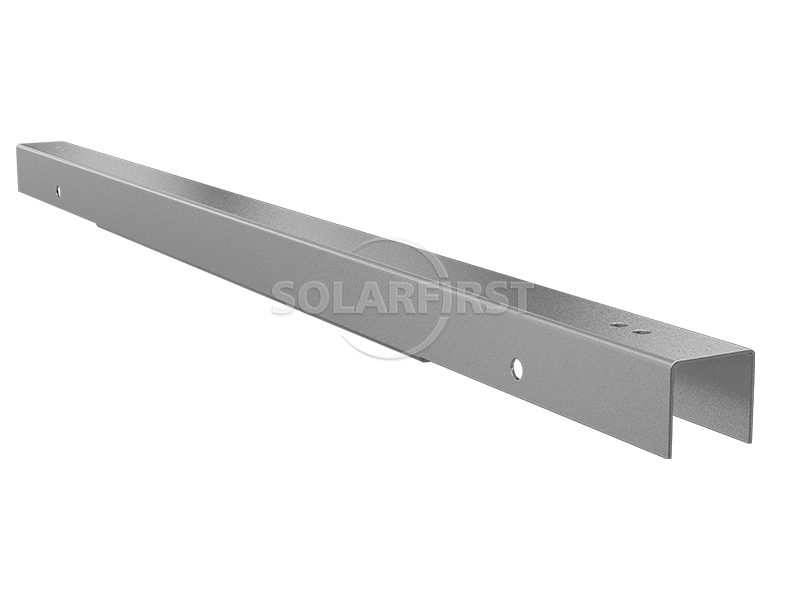

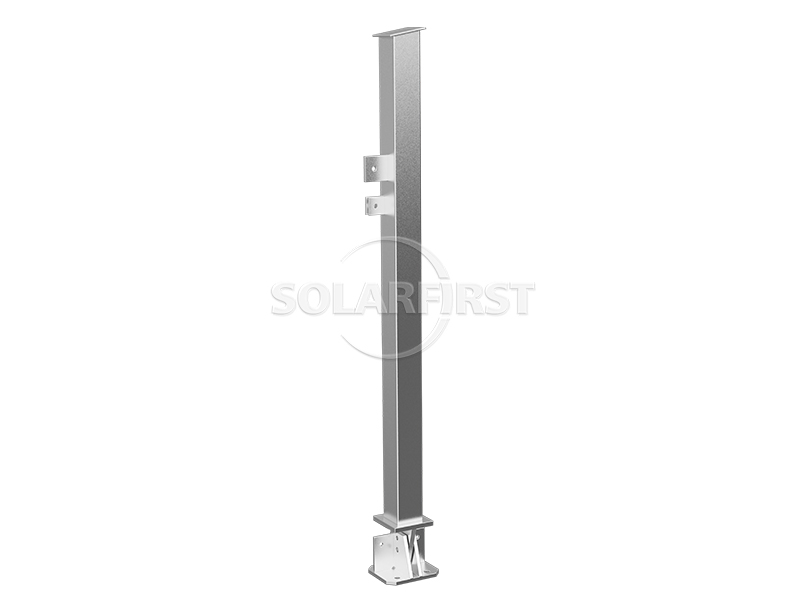

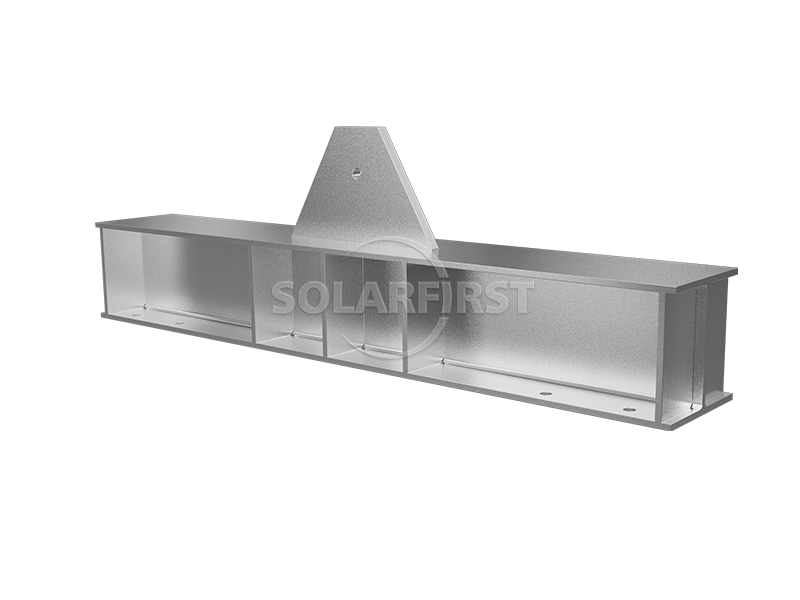

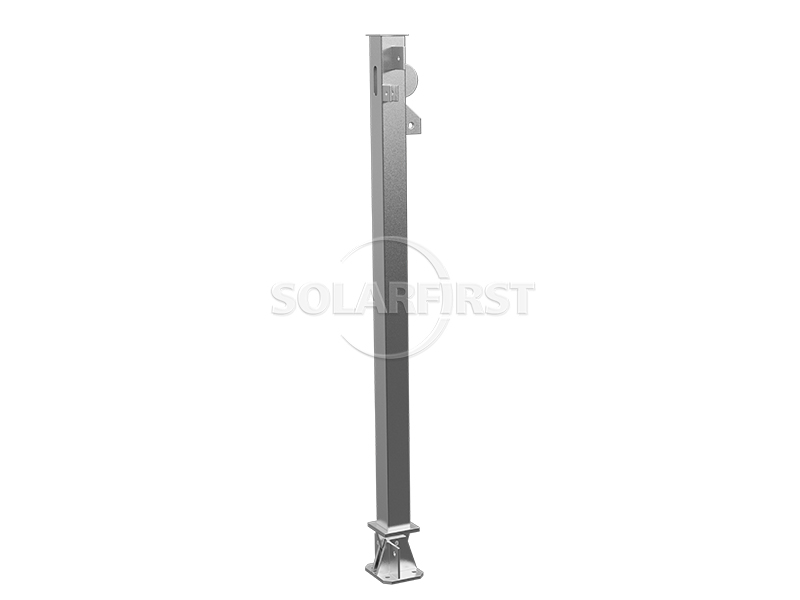

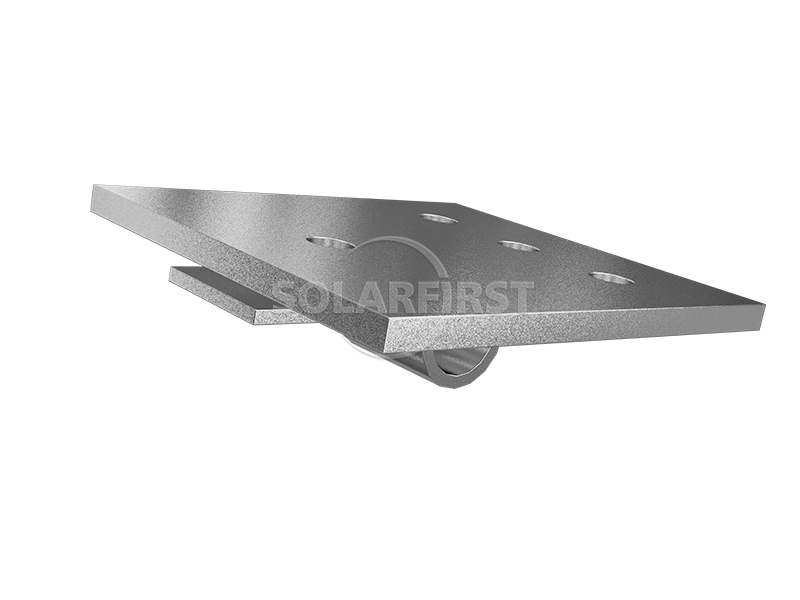

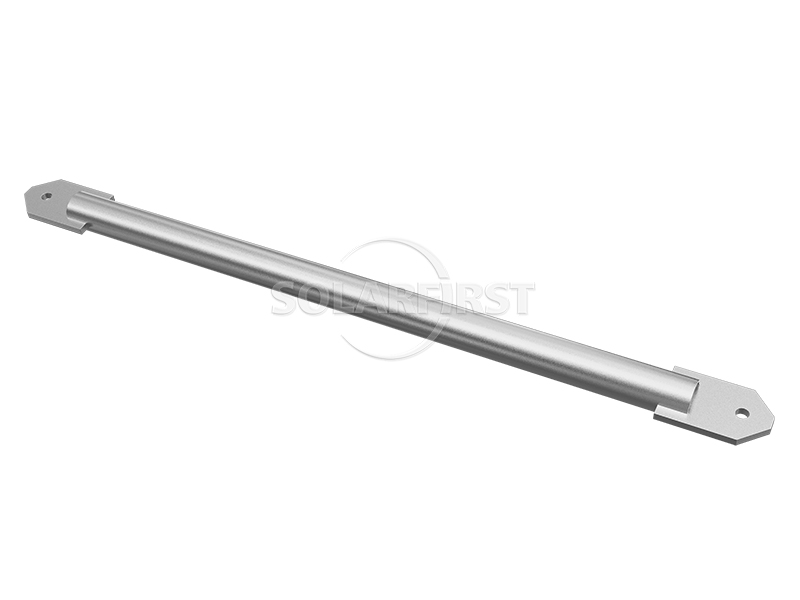

제품 구성 요소
이점
▶ 말뚝 기초 감소:
단일 경간 길이가 15~20미터에 불과하기 때문에 동일한 설치 용량을 확보하는 데 필요한 기둥 수는 기존 고정 지지 방식에 비해 약 20% 정도 줄어들어 기초 공사 비용을 절감하고 토지 교란을 최소화하는 데 도움이 됩니다.
▶ 철강 소비량 감소:
전반적인 철강 소비량은 일반적으로 메가와트당 약 20톤으로, 기존의 견고한 지지대에 비해 약 30%를 절감하여 자재 비용과 운송 중량을 줄이는 데 도움이 됩니다.
▶ 지형 적응력이 우수함:

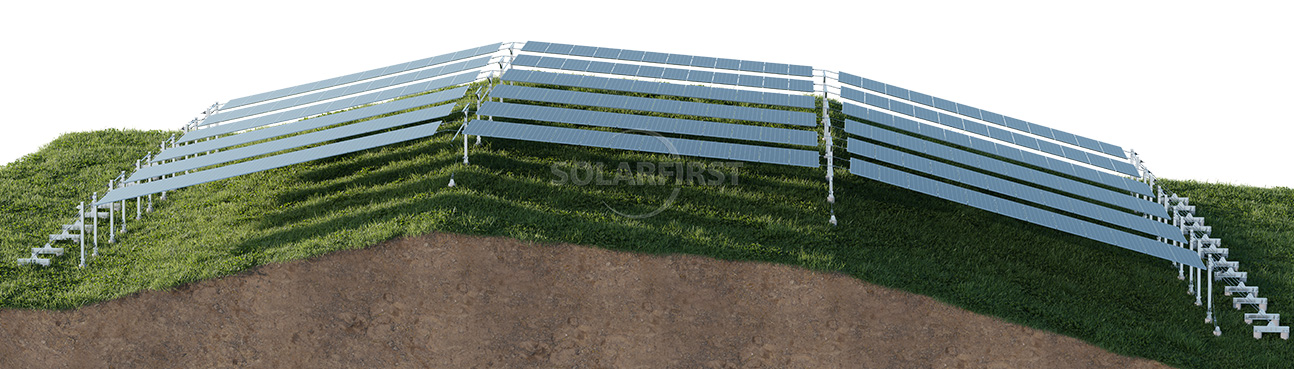

이 기술은 산, 언덕, 연못, 사막과 같은 굴곡이 심하거나 고르지 않은 지형에 적응할 수 있으며, 대규모 토목 공사 없이도 평탄화 작업을 할 수 있고 원래 지형에 최소한의 손상만 입힙니다.
▶ 더 높은 지상고:
모듈 하단부는 일반적으로 지면에서 2.5~6미터 높이에 위치하여 농경, 양식 또는 차량 통행이 용이하며, 전반적인 토지 이용률을 향상시킵니다.
▶ 비교적 간단한 구조:
구조 형태는 단순하며, 강선을 한 번에 장력 조절하여 설치 단계를 줄이고 건설 기간을 단축할 수 있습니다.
매개변수
| 기본 유형 | PHC/현장 타설 말뚝 |
| 모듈 배열 | 가로/세로 |
| 모듈 고정 | 볼트/클램프 |
| 각도 | ≤30°(맞춤 설정 가능) |
| 환경 온도 | -10°C~60°C |
| 재료 | Q235B/Q355B/Q420/등 |

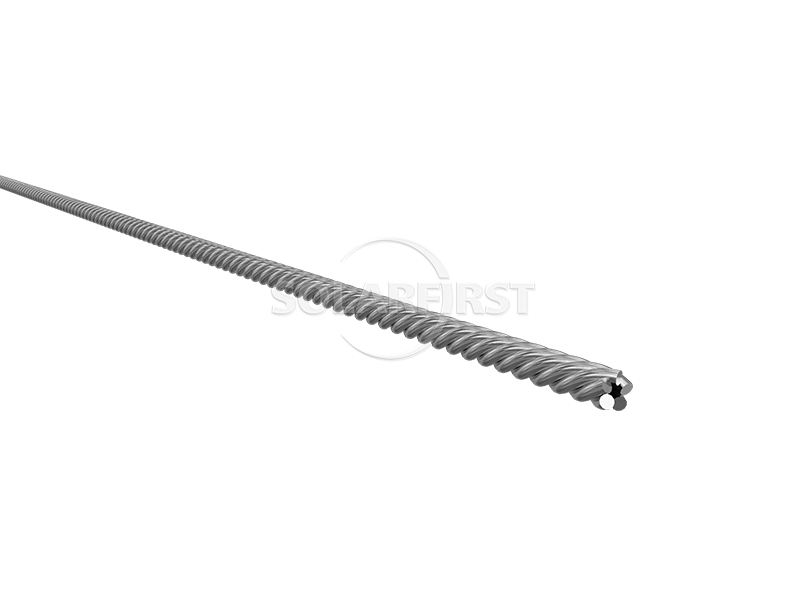

| 강철 가닥 | 고강도 저이완 프리스트레스 아연 도금 강선 |
| 앵커리지 장치 | 클립 앵커(잠금 장치 포함) |
| 코팅 | 아연 도금 패스너 >45 μm; 구조물 아연 도금 두께 >65 μm; 아연 알루미늄 마그네슘 양면 중량 >275g/m; 강선 단위 면적당 아연 도금층의 중량: 190g/m~350g/m. |
적용 가능한 시나리오
▪ 농업-태양광 복합 프로젝트: 높은 지상고 덕분에 기계화 농업이나 그늘을 좋아하는 작물을 아래쪽에 심을 수 있습니다.
▪ 양식-태양광 복합 프로젝트: 넓은 경간으로 수중 말뚝 기초의 수를 줄여 어업 활동 및 연못 정비에 미치는 영향을 최소화합니다.

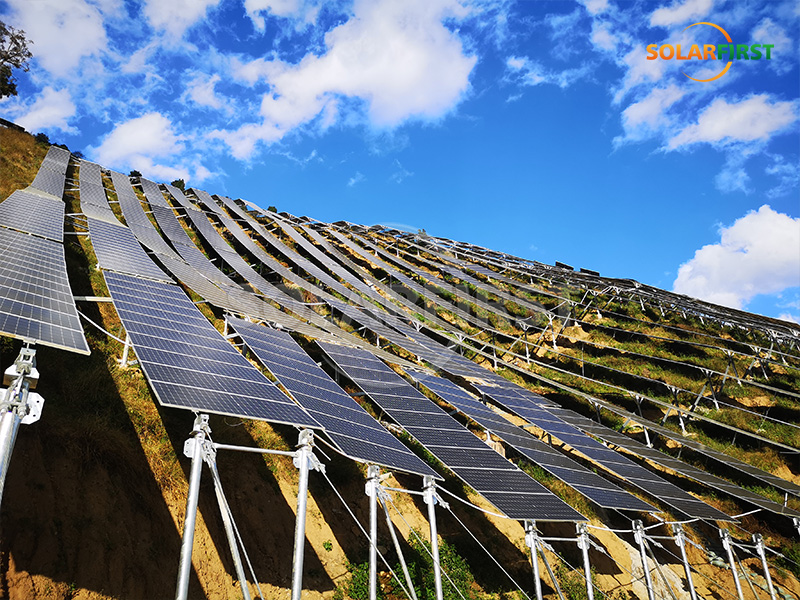

▪ 산악 및 구릉지 태양광 발전소: 지형 경사에 따라 배치할 수 있어 굴착 및 성토 작업을 줄일 수 있습니다.
▪ 폐광 또는 복원 부지: 기초 지지력에 대한 요구 조건이 비교적 유연하며, 최소한의 교란만 발생 가능.
중요 사항:
▶ 내풍 설계에는 전문적인 분석이 필요합니다.
유연한 구조물은 풍하중에 매우 민감합니다. 풍속이 높거나 난류가 심한 지역에서는 풍동 실험이나 상세한 수치 시뮬레이션을 실시하고, 필요한 경우 내풍 케이블을 추가해야 합니다.
▶ 프리스트레싱 장력은 엄격하게 관리해야 합니다.
장력이 부족하면 구조적 강성이 저하되고 부재가 변형될 수 있으며, 장력이 과도하면 앵커 단부와 기둥에 가해지는 하중이 증가할 수 있습니다. 따라서 전문 시공팀이 장력 측정 장비를 사용하여 이 작업을 수행하는 것이 좋습니다.
▶ 적용 가능한 범위에는 특정 범위가 있습니다.
단층 케이블 구조물의 경제적으로 합리적인 설치 가능 거리는 일반적으로 20미터 이내입니다. 이 범위를 벗어나면 강성과 안정성이 크게 저하되므로, 이중층 케이블 방식을 고려해야 합니다.
▶ 저온 환경에서는 재료의 적응성 확인이 필요합니다.
본 제품은 주변 온도 제한이 -10°C로 명시되어 있습니다. 극심한 추위가 발생하는 겨울 지역(예: -20°C 이하)에 적용할 경우, 강재의 저온 충격 인성 및 강선 가닥의 저온 성능에 대한 추가적인 검증이 필요합니다.
▶ 장기 유지 보수를 위해서는 앵커리지와 케이블에 대한 주의 깊은 관리가 필요합니다.
특히 해안 지역이나 산업 오염 지역에서는 앵커리지 풀림 방지 장치의 상태와 강선 부식 여부를 정기적으로 점검해야 합니다.
▶ 구성 요소 설치 순서에 대한 요구 사항이 있습니다.
강철 케이블은 한쪽 끝에서 다른 쪽 끝까지 연속적으로 설치해야 하며, 한 지점에 하중이 집중되면 케이블이 과도하게 꼬이거나 변형될 수 있습니다.
요약
단층 케이블 현수식 유연 태양광(PV) 지지대는 자재 사용량을 절감할 수 있는 간단한 구조 솔루션입니다. 15~20미터의 경간과 6미터 미만의 이격 거리를 제공하는 이 지지대는 경제성과 지형 적응성을 갖추고 있어 농업-태양광 복합 프로젝트, 어업-태양광 복합 프로젝트 및 산악 지역에 특히 적합합니다. 이 제품은 말뚝 기초 및 철근 소비량을 줄이는 데 탁월하지만, 내풍 설계 및 프리스트레스 시공 관리가 핵심적인 기술적 요소입니다. 사용자는 지지대 시스템을 선택할 때 프로젝트 현장의 풍향, 온도 조건 및 경간 요구 사항을 종합적으로 평가해야 하며, 필요한 경우 내풍 케이블 보강 조치를 고려할 수 있습니다. 전반적으로 단층 케이블 현수식 유연 지지대는 태양광 발전소의 강성 지지대를 대체할 수 있는 실용적인 대안으로, 토지 이용 효율을 높이고 건설 비용을 절감하는 데 도움이 됩니다.
