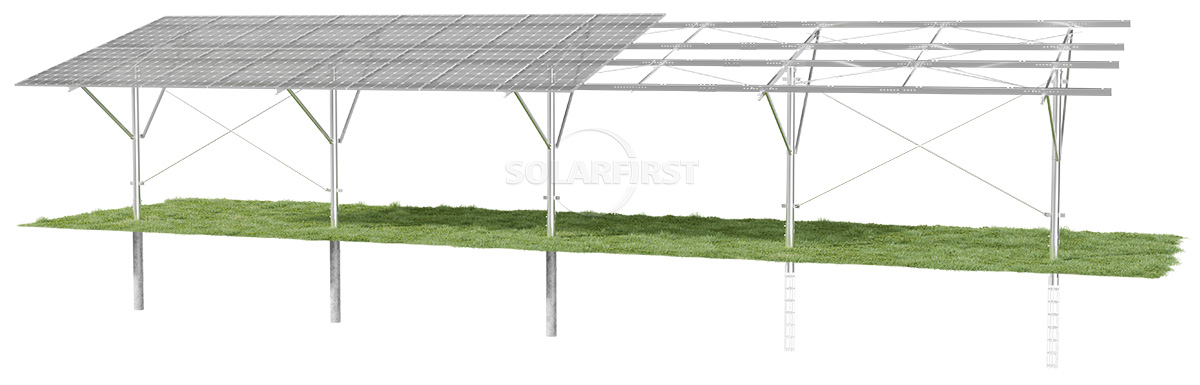

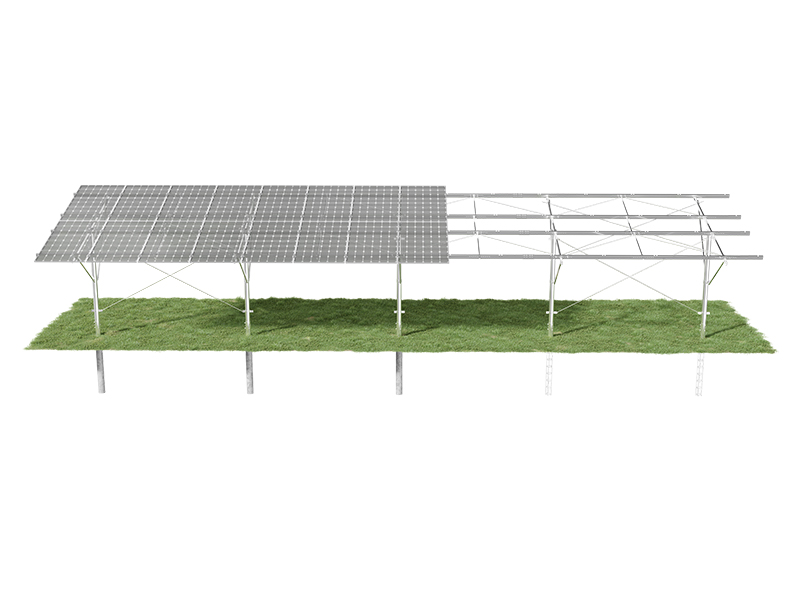

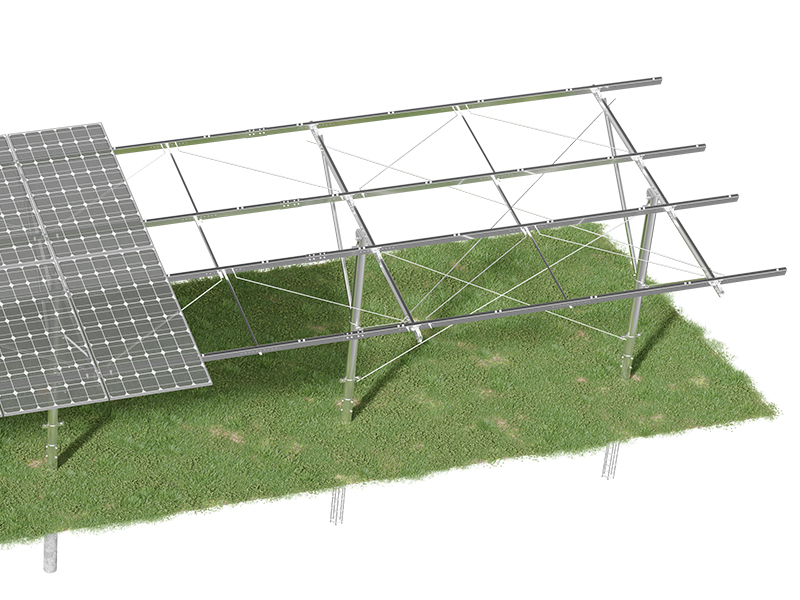

현장타설말뚝은 태양광 발전소의 지반 지지 시스템에 안정적인 하중 지지력과 고정력을 제공하기 위해 사용되는 현장타설 콘크리트 말뚝 기초의 일종입니다. 이 공법은 미리 정해진 말뚝 위치에 기계적으로 구멍을 뚫고, 철근 케이지를 삽입한 후, 현장에서 콘크리트를 타설하여 안정적인 지반층에 깊숙이 매립되는 일체형 말뚝 기둥을 형성하는 방식입니다. 이 제품은 복잡한 지질 조건, 높은 하중 지지력 요구 사항 또는 부식성이 강한 환경을 가진 태양광 발전 프로젝트에 적합하며, 대규모 지상 발전소에서 가장 널리 사용되는 기초 유형 중 하나입니다.
색상 :
Natural silver（Colored according to customer requirements）인증 :
CE, TÜV, ISO9001, SGS재료 :
Hot Dip Galvanized Steel, Stainless Steel SUS304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

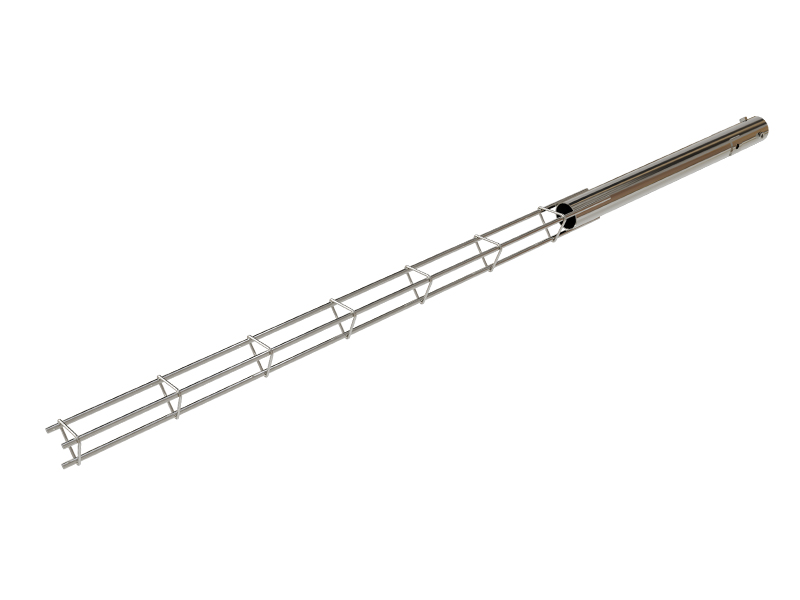

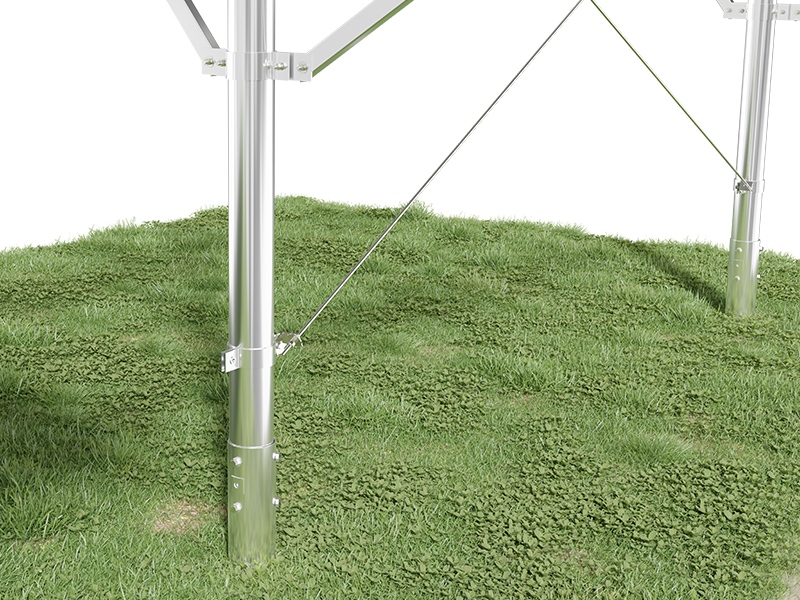

현장 타설 말뚝 기초는 말뚝 본체, 철근 케이지, 상부 연결부의 세 부분으로 구성됩니다. 말뚝 본체는 굽힘 및 인장 강도를 향상시키기 위해 내부에 철근 케이지가 있는 원통형 콘크리트 구조물입니다. 말뚝 상단에는 태양광 패널 지지 기둥과의 연결을 위해 강판 또는 앵커 볼트가 미리 매립되어 있습니다. 전체 말뚝은 주변 토양과 단단히 결합되어 말뚝 측면 마찰력과 선단 지지력을 통해 태양광 패널의 무게, 풍하중, 적설하중 등을 공동으로 지지합니다. 현장 시추 및 타설 기술을 사용하기 때문에 설계 하중 및 지질 조사 보고서에 따라 말뚝 직경, 말뚝 길이 등의 치수를 유연하게 조정할 수 있어 높은 수준의 맞춤형 시공이 가능합니다.

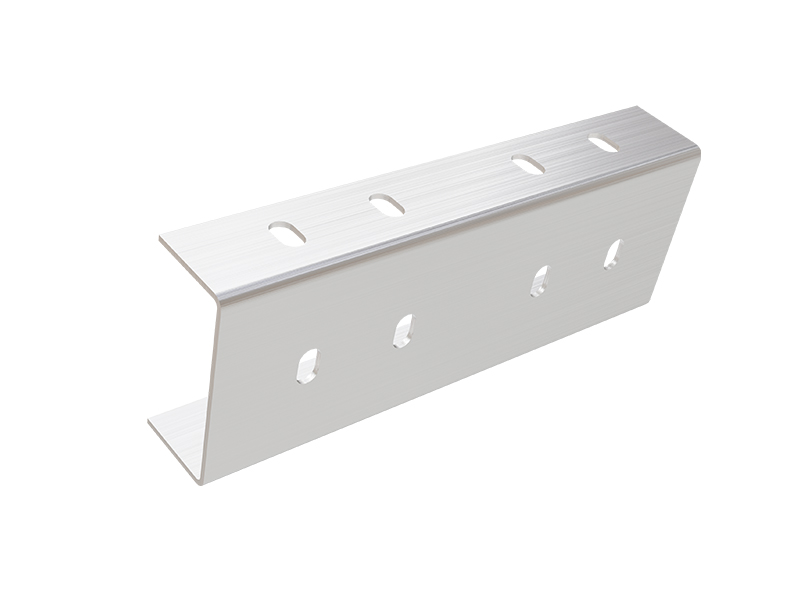

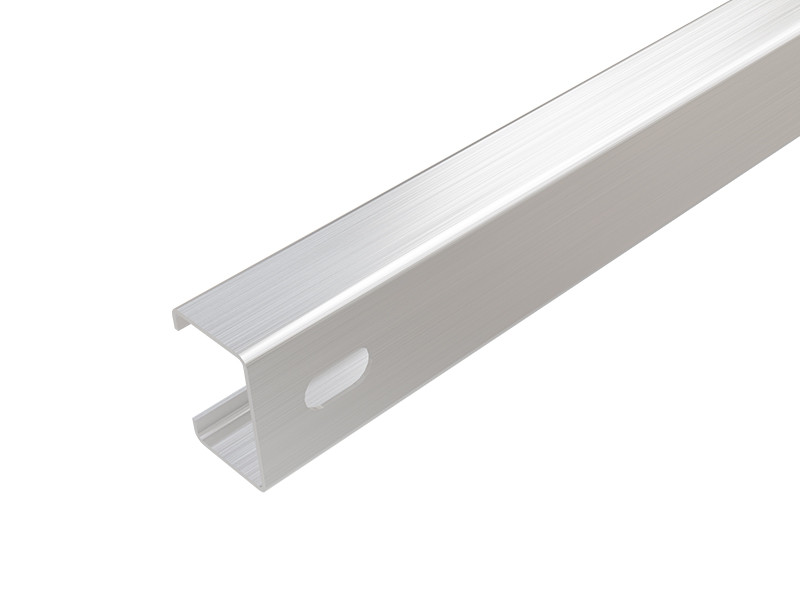

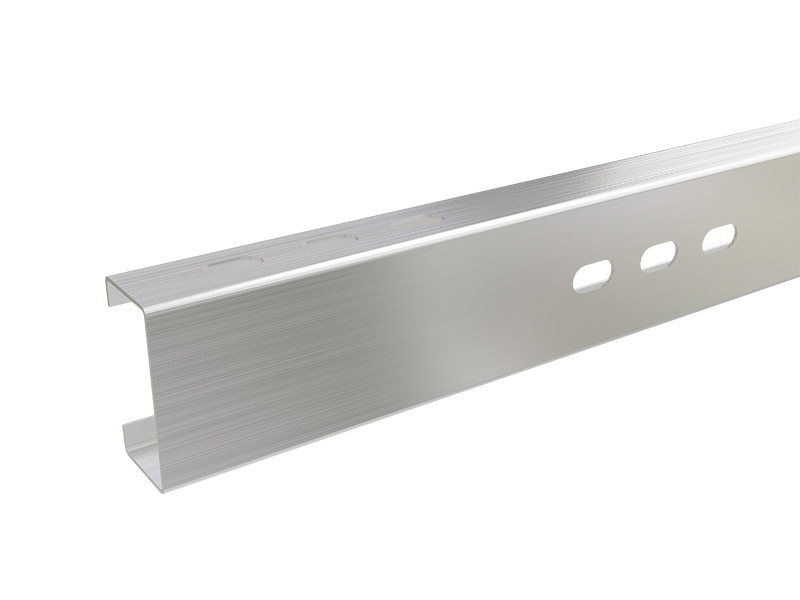

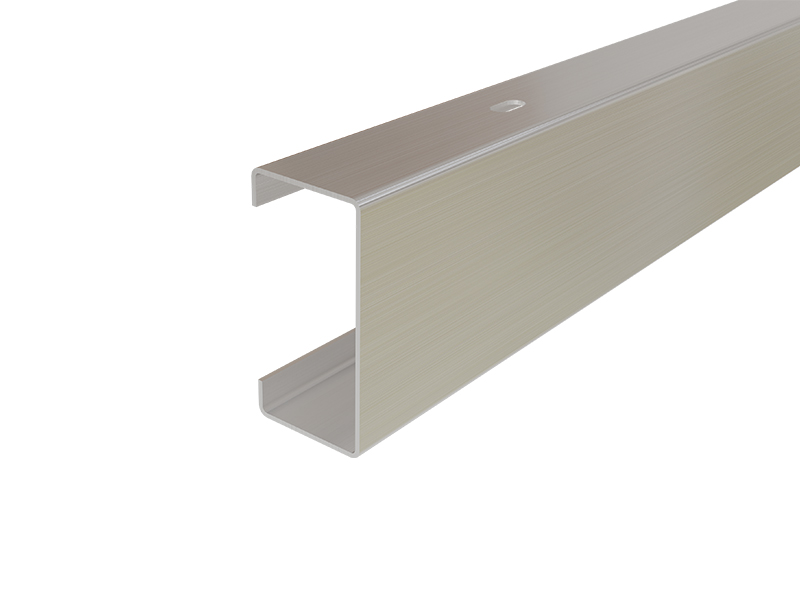

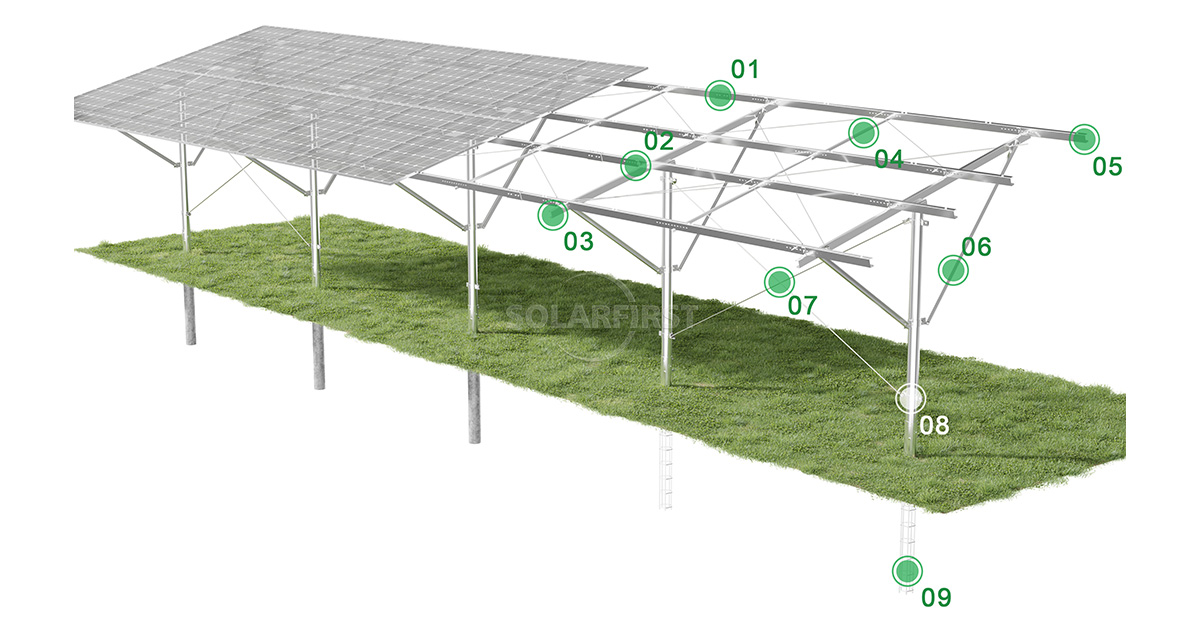

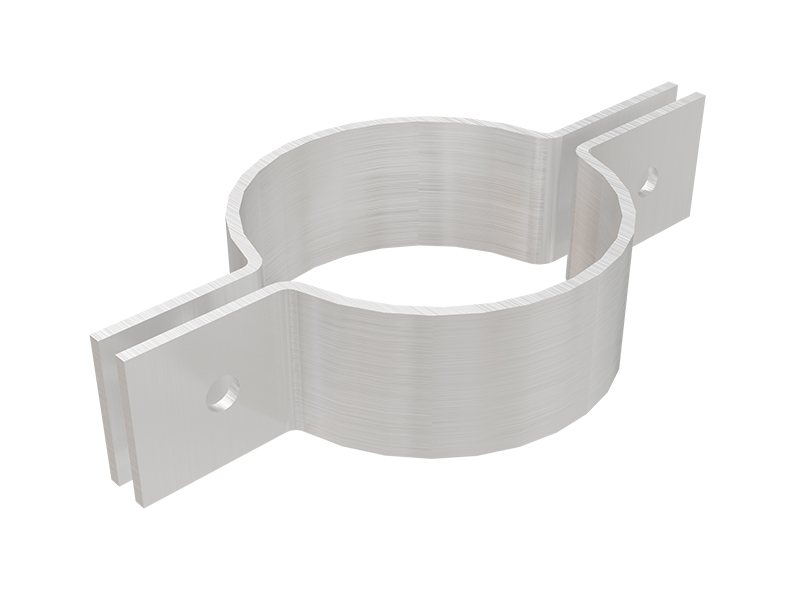

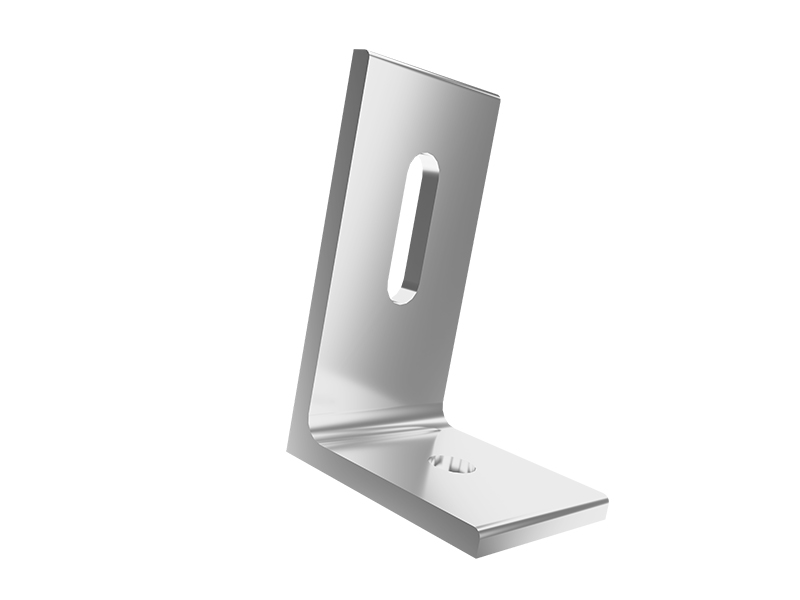

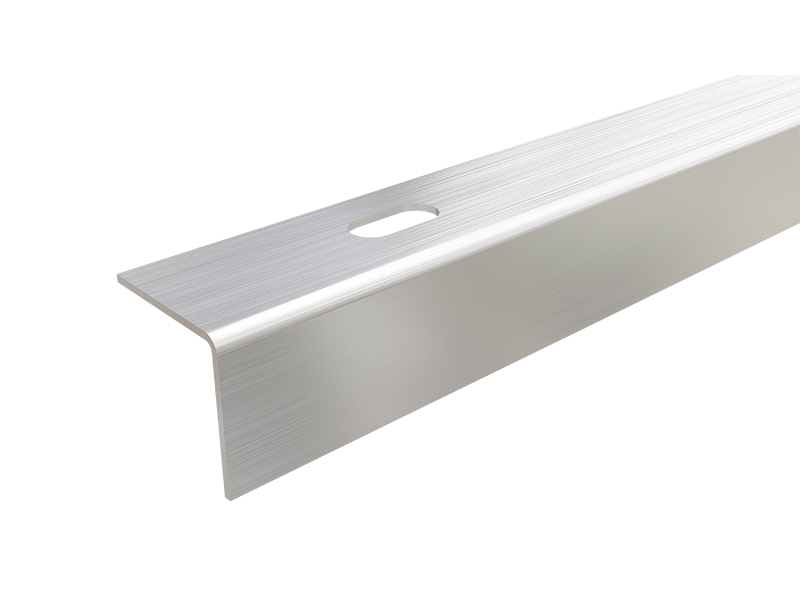

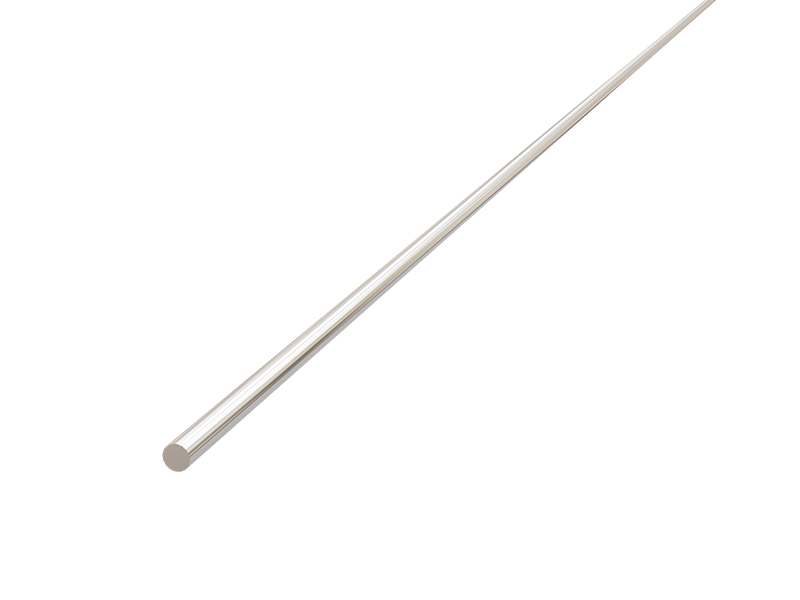

제품 구성 요소
이점
▪ 높고 안정적인 하중 지지력:
일체형 현장 타설 구조는 말뚝 측면 마찰력과 단부 저항을 최대한 활용하여 동일 크기의 프리캐스트 말뚝에 비해 우수한 압축력, 인장력 및 수평력 저항력을 제공합니다.
▪ 뛰어난 지형 적응력:
말뚝 상단의 높이는 경사면이나 움푹 들어간 곳과 같은 굴곡진 지형에 따라 유연하게 조절할 수 있어 광범위한 부지 평탄화 작업이 필요 없습니다.
▪ 뛰어난 내구성:
콘크리트는 철근을 감싸고 있으며, 염알칼리 토양이나 화학 공장 지역과 같은 부식성이 매우 강한 토양에서 탁월한 성능을 발휘하며, 수명은 태양광 발전소와 맞먹는 수준(25년 이상)입니다.
▪ 환경에 미치는 영향 최소화:
말뚝 설치 위치에서만 시추 작업이 필요하므로 독립형 기초보다 토공량이 현저히 줄어들어 기존 식생과 지형을 최대한 보호할 수 있습니다.
▪ 우수한 경제적 효율성:
중대형 프로젝트에서 단위 비용(RMB/W)은 일반적으로 PHC 파이프 파일보다 낮으며, 특히 현지 자재(모래, 자갈, 시멘트)가 저렴할 경우 경쟁력이 더욱 높습니다.
▪ 우수한 내진 성능:
말뚝과 흙의 시너지 효과는 강력한 에너지 소산 능력을 제공합니다.
매개변수
| 설치 | 지면 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| 재료 | 양극 산화 알루미늄 AL6005-T5, 용융 아연 도금 강판, 아연 도금 마그네슘 알루미늄 강판, 스테인리스강 SUS304 |
| 말뚝 직경 | 250mm ~ 300mm |
| 파일 길이 | 1.5m ~ 2.5m |
| 콘크리트 강도 등급 | C30 (C25보다 낮지 않음) |
| 보증 | 10년 보증 |
적용 가능한 시나리오
주의 시나리오
중요 사항:
▶ 지질 조사는 필수입니다.
현장 타설 말뚝의 설계 및 시추 과정은 전적으로 지질 조건에 따라 달라지므로, 사전 지질 조사 없이 맹목적으로 적용해서는 안 됩니다.
▶ 시추 품질 관리:
시추공 바닥의 느슨한 흙 두께는 20mm를 초과해서는 안 되며, 시추공의 수직도 편차는 1% 이하여야 합니다. 시추공을 청소한 후에는 철근 케이지를 즉시 내려놓고 콘크리트를 타설하여 장시간 타설을 피해야 합니다.
▶ 보강 케이지 보호층:
철근 케이지가 중앙에 위치하도록 하고 노출된 철근과 부식을 방지하기 위해 스페이서를 사용해야 합니다.
▶ 콘크리트 타설:
콘크리트는 중단 없이 한 번에 연속적으로 타설해야 합니다. 진동은 다짐을 확보해야 하지만, 재료 분리를 유발할 수 있는 과도한 진동은 피해야 합니다.
▶ 숙성 기간:
상온에서 말뚝은 최소 7일 동안 덮어두고 습도를 유지해야 합니다. 지지 프레임의 상부 구조물은 말뚝이 설계 강도에 도달한 후(일반적으로 28일)에만 설치할 수 있습니다.
▶ 겨울철 건설 조치:
겨울철 시공이 필요한 경우, 부동액을 첨가하고, 뜨거운 물을 사용하여 혼합하며, 단열 덮개 조치를 시행해야 합니다.
▶ 파일 위치 배치 정확도:
위치 측정에는 토탈 스테이션 또는 GPS를 사용해야 하며, 각 말뚝 위치의 편차는 설계 요구 사항(일반적으로 ≤10mm)을 초과해서는 안 됩니다.
▶ 지하 파이프라인 검사:
시공 전 기존 지하 파이프라인을 확인하고 손상을 방지하기 위해 해당 파이프라인과의 접촉을 피해야 합니다.
요약
지상 설치형 태양광 발전소 지지대인 현장 타설 말뚝은 안정적이고 비용 효율적인 태양광 기초 공법으로, 특히 지질 조건이 양호하고 지지력과 내구성이 장기간 요구되는 대규모 지상 설치형 발전소에 적합합니다. 현장 타설 말뚝은 지형 적응성이 뛰어나고 환경 친화적이지만, 지질 조건에 매우 민감하며 설치 후 즉시 사용할 수 없고 유지 보수가 필요합니다. 따라서 현장 타설 말뚝을 선택할 때는 지질 조사 보고서, 공사 기간, 예산, 환경 요구 사항 등을 종합적으로 고려하여 나선형 말뚝 및 프리캐스트 말뚝과 비교 검토해야 합니다. 토양이 안정적이고 부식성이 없으며 공사 기간이 충분한 프로젝트에는 현장 타설 말뚝이 최적의 선택이지만, 연약 지반, 사질토 또는 공사 기간이 촉박한 프로젝트의 경우에는 나선형 말뚝과 같은 대안을 고려해야 합니다.
