탄소강 지상 설치형 태양광(PV) 지지 시스템 - PHC 파이프 파일 -은 고강도 프리스트레스 콘크리트 파이프 파일(PHC 파일)을 기초로 하고 탄소강 PV 지지 시스템을 결합한 통합 구조입니다.
색상 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)인증 :
CE, TÜV, ISO9001, SGS재료 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

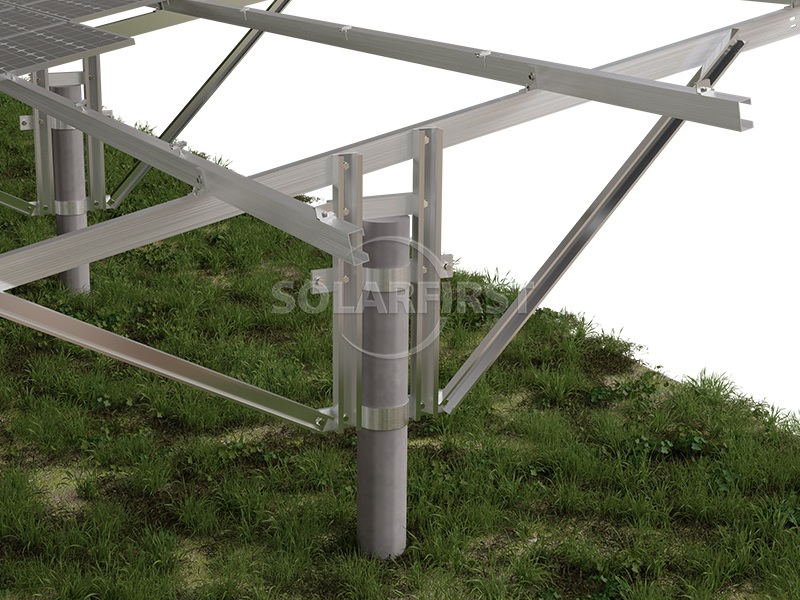

탄소강 지중 설치형 태양광(PV) 지지 시스템인 PHC 파이프 파일은 고강도 프리스트레스 콘크리트 파이프 파일(PHC 파일)을 기초로 하고 탄소강 PV 지지 시스템을 결합한 일체형 구조입니다. PHC 파이프 파일은 정적 압력 또는 해머 타격 방식으로 지반에 설치되며, 기존의 독립형 콘크리트 기초 또는 줄기초를 대체합니다. 상부 지지 시스템은 Q235B 또는 Q355B 탄소강 프로파일을 사용하며, 이 프로파일은 용융 아연 도금 또는 아연-알루미늄-마그네슘 부식 방지 처리가 되어 태양광 모듈을 고정합니다.
이 제품은 PHC 파이프 파일의 높은 하중 지지력, 강력한 굽힘 저항성, 신속하고 친환경적인 시공 특성과 탄소강 지지체의 고강도, 비용 효율성, 가공 용이성을 결합한 제품입니다. 현재 대규모 지상 설치형 발전소, 특히 어업-태양광 통합 프로젝트 및 연약 지반 지역에 적합한 최적의 기초 지지 솔루션으로 자리매김하고 있습니다.

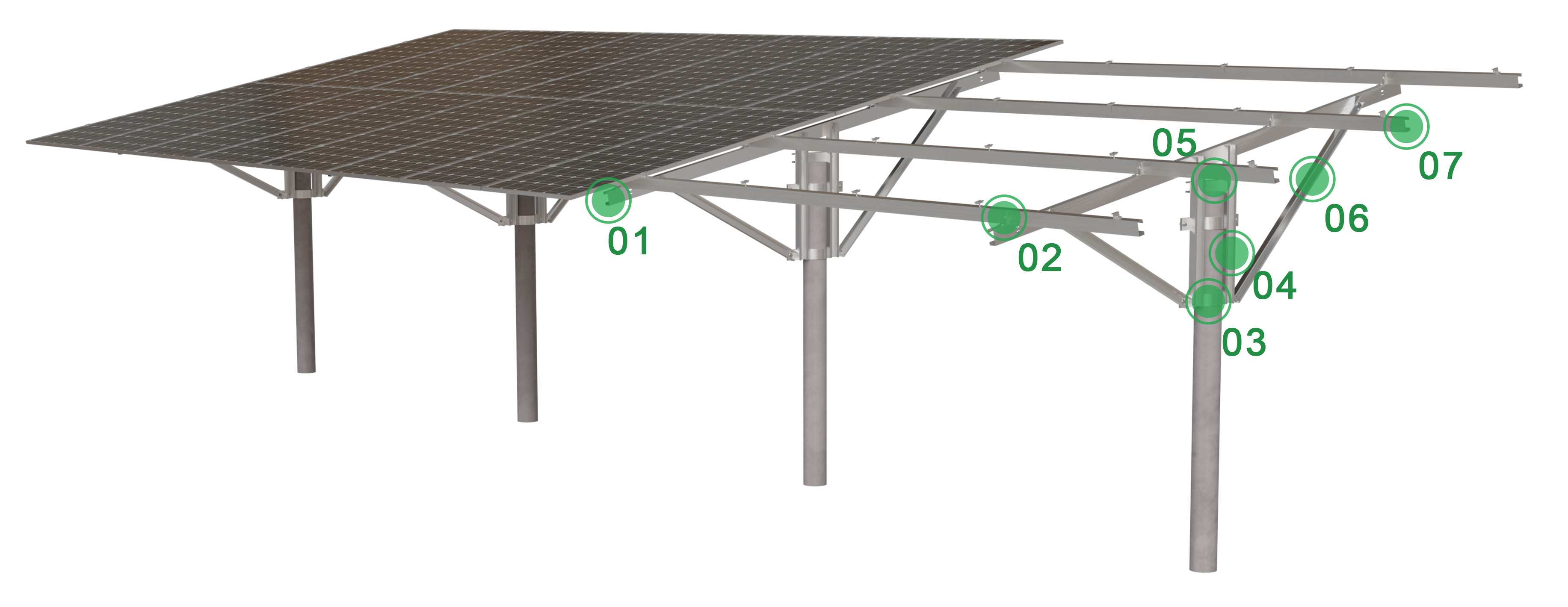

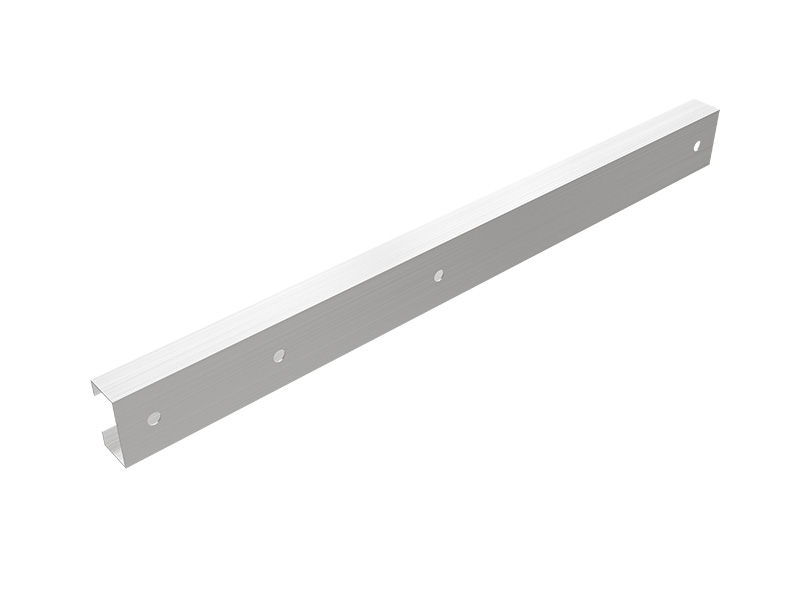

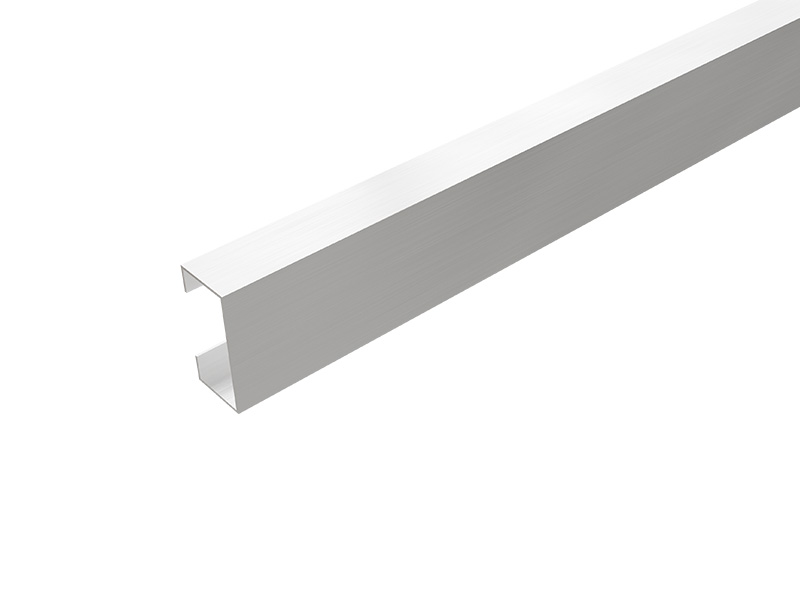

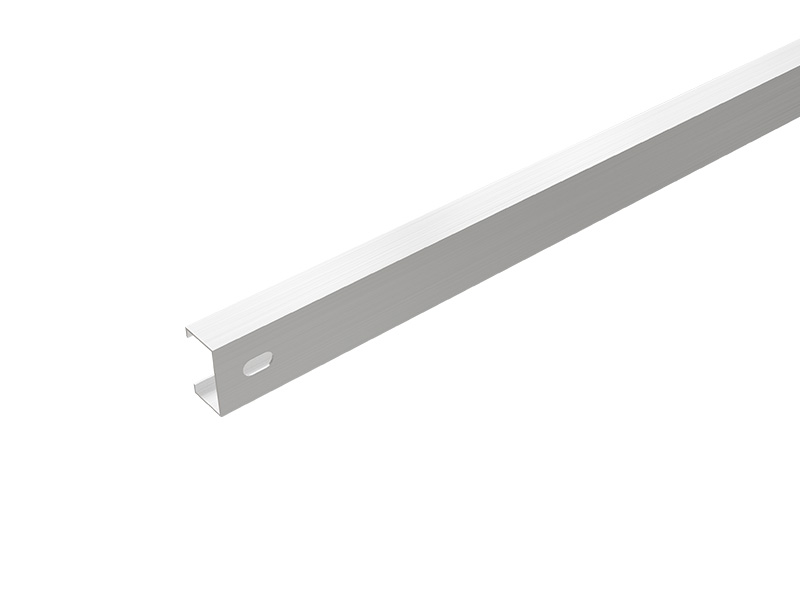

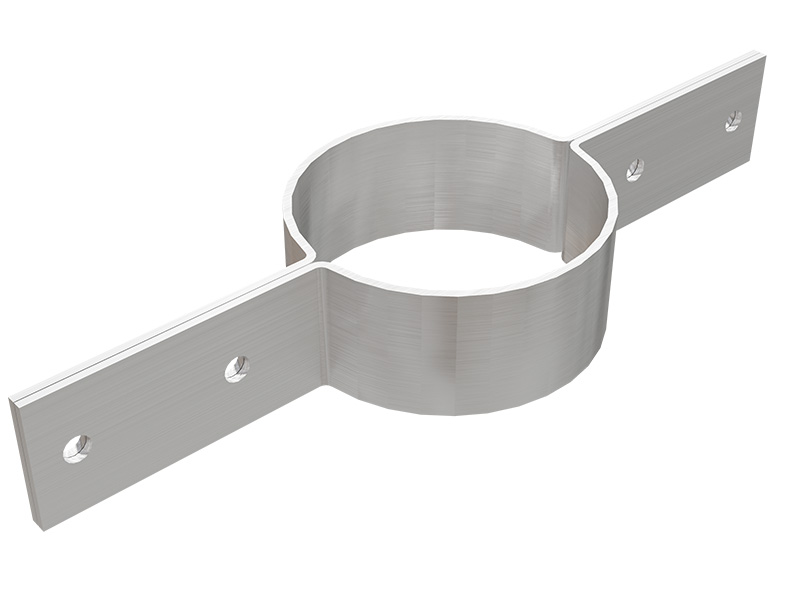

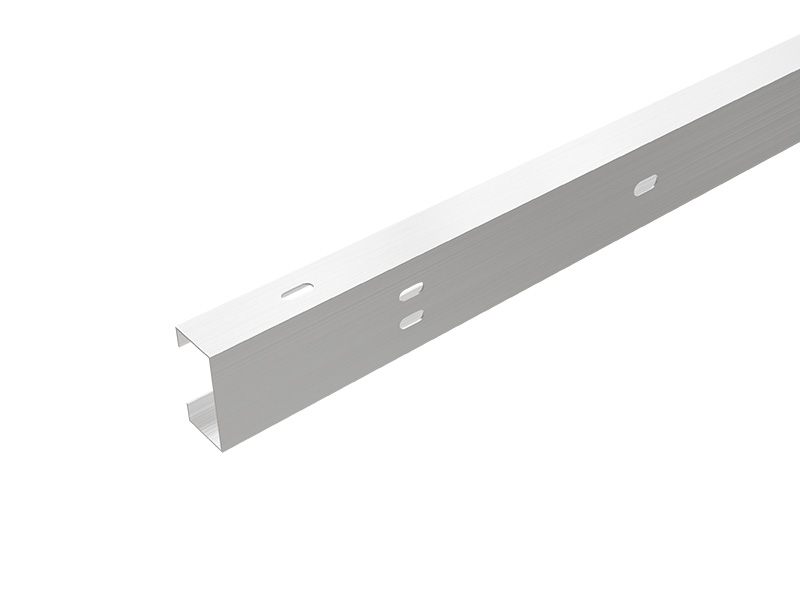

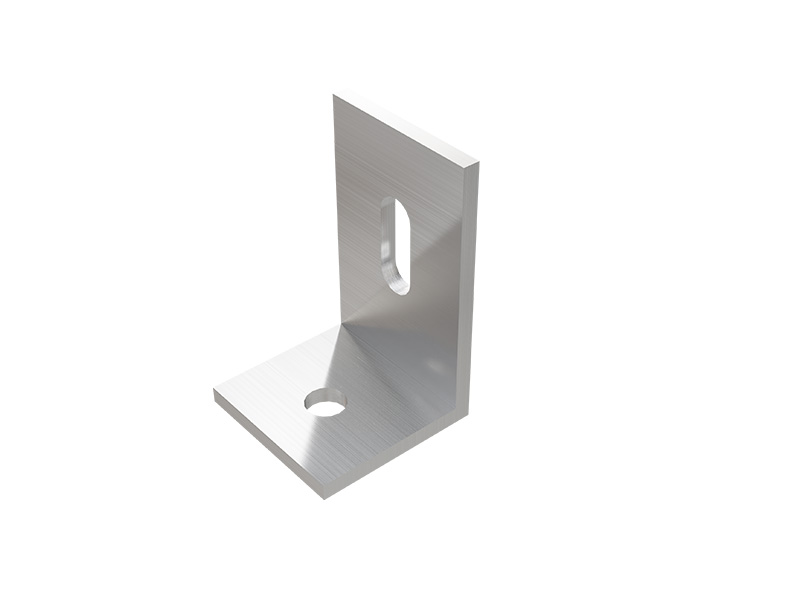

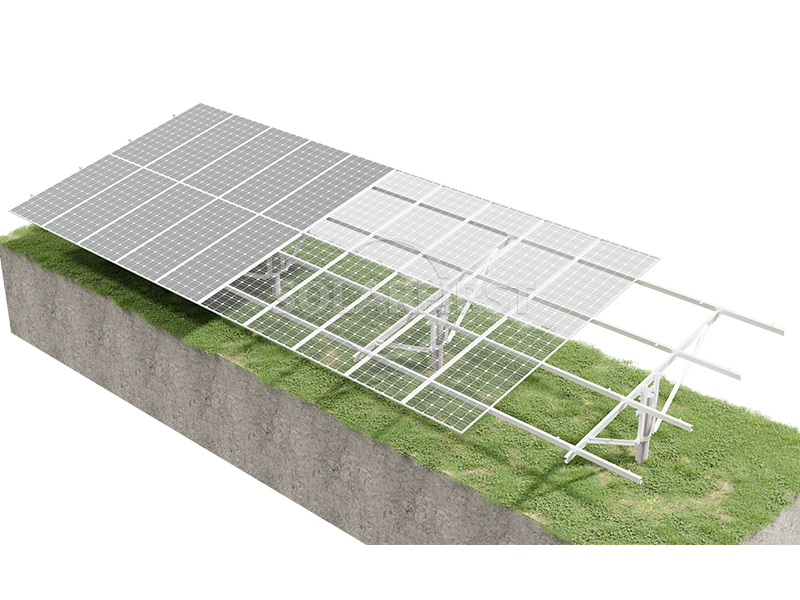

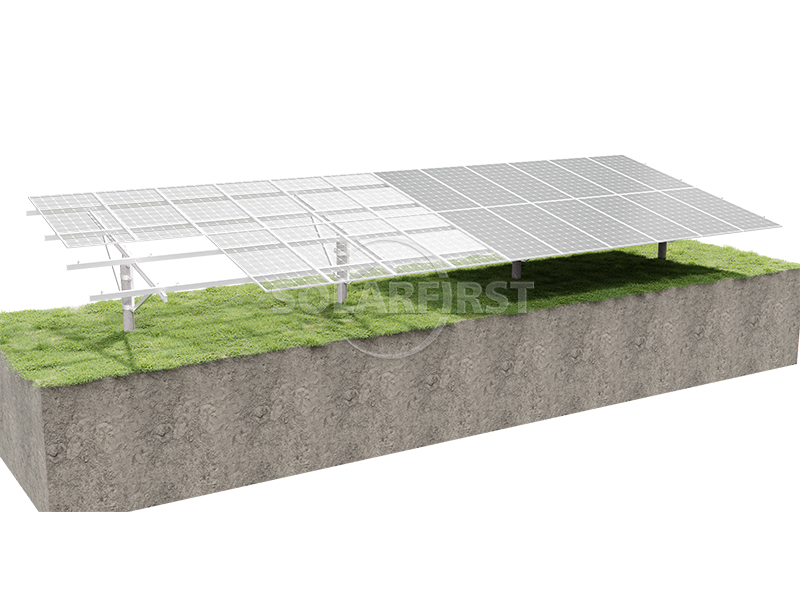

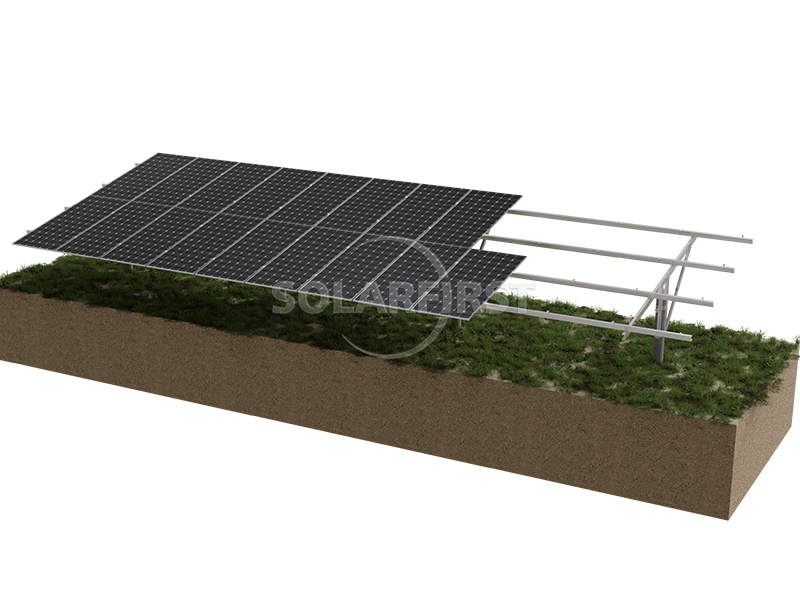

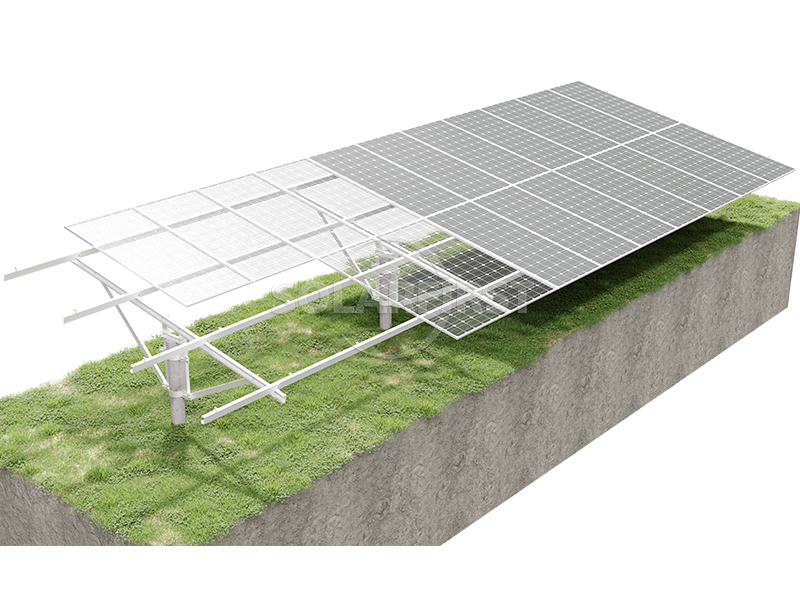

제품 구성 요소
이점
▪ 높은 하중 지지력과 최소한의 변형:
PHC 파이프 파일은 C80 이상의 고강도 콘크리트와 프리스트레스 철근을 사용하여 일반 현장 타설 파일에 비해 압축, 인장 및 수평 하중 저항력이 현저히 우수합니다. 또한 파일 본체 내부의 균열 제어도 엄격하게 이루어집니다.
▪ 빠른 시공과 짧은 시공 기간:
정압식 또는 디젤 해머식 파일 드라이버를 사용하면 장비 한 대로 하루에 100~300개의 파일을 시공할 수 있습니다. 콘크리트 양생이 필요 없으며, 지지 구조물을 즉시 설치할 수 있습니다.
▪ 환경친화적:
굴착 작업이 필요 없고, 토사 배출이 없으며, 소음이 적고(정압 방식), 수역과 토양에 미치는 영향이 최소화되어 생태적으로 민감한 지역에 특히 적합합니다.
▪ 전반적인 비용 우위:
연약지반 지역에서 현장 타설 말뚝 + 철골 지지 구조물과 비교했을 때, PHC 파이프 말뚝 기초는 20~30%의 비용 절감 효과를 가져올 뿐만 아니라, 시공 기간 단축이라는 상당한 이점을 제공합니다.

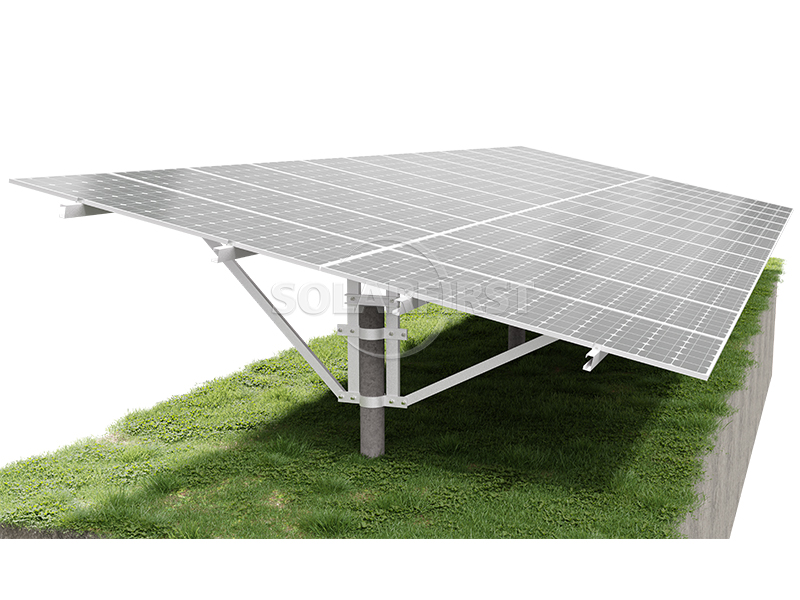

▪ 지지대와 기초 사이의 통합 연결:
PHC 파일은 상단에 미리 내장된 강판 또는 플랜지가 있으며, 이는 현장에서 탄소강 기둥에 용접 또는 볼트로 고정되어 안정적인 강성을 보장하고 2차 그라우팅이 필요하지 않습니다.
▪ 넓은 범위의 지지대에 적합함:
탄소강 지지대는 높은 강성을 가지고 있으며, PHC 파이프 말뚝의 높은 굽힘 저항성과 결합될 경우 더 넓은 말뚝 간격(일반적으로 4~8미터)을 확보할 수 있어 사용되는 말뚝의 수를 줄일 수 있습니다.
매개변수
| 설치 | 지면 |
| 기반 | 파일 마운트 / 고하중 콘크리트 파일 (높이 600mm 이상) |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| 재료 | 용융 아연 도금 강판, 아연-알루미늄-마그네슘 사전 코팅 강판, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▶ 태양열-양식업 하이브리드 발전소:

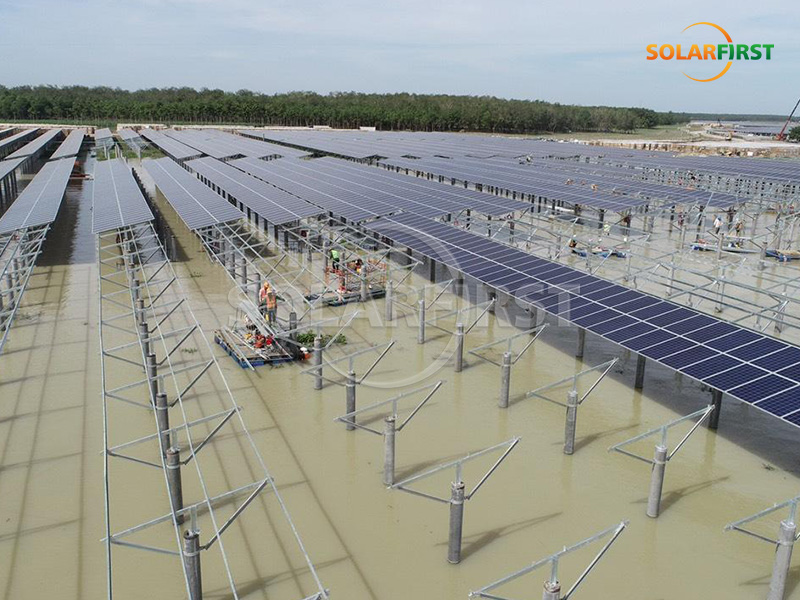

양식장, 새우 양식장 및 기타 수생 환경에서 기존 방식의 기초 굴착이 어려운 경우, PHC 파이프 파일은 수면 위에 직접 설치할 수 있습니다. 이 파일은 부식 및 동결-융해에 강하여 양식에 영향을 미치지 않습니다.

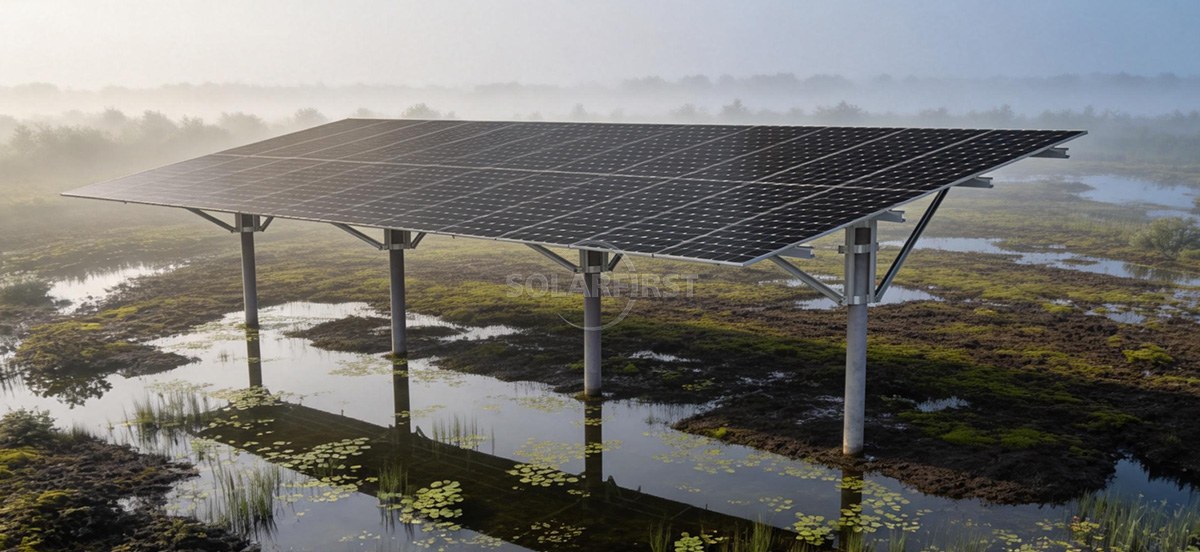

▶ 갯벌, 습지, 범람원:
지하수위가 높고 지반이 연약한 지역에서는 굴착 후 붕괴 위험이 높습니다. PHC 파이프 말뚝은 땅에 박아 넣기 때문에 배수 작업이 필요 없습니다.
▶ 연약토 및 미사질토 지역:
해안 충적 평야 및 호수 퇴적 지역에서 PHC 파이프 파일은 측면 마찰력과 단부 지지력을 통해 안정적인 지지력을 제공합니다.
▶ 사막과 고비 사막:
지표면이 연약하고 부식성이 매우 강한 환경에서 PHC 파이프 파일은 표층의 풍성사층을 관통하여 안정적인 지지층에 도달할 수 있습니다.
▶ 산악 및 구릉 지역:
경사가 완만하고 표토층이 얇은 지역에서는 대규모 토공사를 피할 수 있어 생태계 교란을 줄일 수 있습니다.
▶ 농업/목축업용 태양광 하이브리드 발전소:
태양광 패널의 높이를 높임으로써 아래 공간을 농작물 재배나 방목에 활용할 수 있습니다. PHC 더미는 표토에 최소한의 손상만 입힙니다.
적용 가능한 토양 유형
주의 사항
▶ 지질 조사는 필수입니다.
PHC 파이프 파일의 선택 및 시공 깊이는 전적으로 지질 데이터(토층 분포, SPT 타격 횟수, 측면 마찰력 등)에 따라 결정되며, 경험에 기반한 추정은 엄격히 금지됩니다.
▶ 말뚝 박기 공정의 엄격한 관리:
말뚝의 균열, 변위 또는 파손을 방지하십시오. 각 말뚝의 최종 관입 깊이 또는 타격력을 기록하여 해머 제거에 대한 설계 기준을 충족하는지 확인하십시오.
▶ 부식 방지 고려 사항:
APHC 파이프 파일 콘크리트 자체는 내식성이 우수하지만, 부식성이 매우 강한 환경(예: 해안 염알칼리성 토양 또는 화학 공장 인근)에서는 파일 본체에 부식 방지 코팅을 추가하거나 보호층의 두께를 늘리는 것이 좋습니다. 탄소강 지지대의 아연 도금층 두께는 ISO 1461 또는 GB/T 13912의 요구 사항을 충족해야 합니다.
▶ 과도한 굴착 및 음의 피부 마찰을 피하십시오:
건설 후 부지 되메우기 시 또는 지하수위가 크게 변동될 경우, 음의 표면 마찰력의 영향을 평가하고 필요한 경우 코팅 격리 조치를 시행해야 합니다.
▶ 운송 및 인양 보호:
PHC 파이프 파일은 가늘고 긴 부품이므로 운송 및 적재 시 충돌 및 균열을 방지하기 위해 특수 브래킷이 필요합니다. 인양 시에는 2점식 인양 또는 특수 클램프를 사용해야 합니다.
▶ 설계 단계에서의 지지대 및 말뚝 위치 조정:
과도한 편심 굽힘 모멘트를 방지하기 위해 지지 기둥의 중심선은 PHC 말뚝의 중심선과 일치해야 합니다. 클램프형 연결 방식을 사용하는 경우, 조임에 필요한 충분한 공간을 확보해야 합니다.
요약
태양광 발전소용 파이프 파일 기초는 현대 태양광 발전소, 특히 대규모 지상형 태양광 발전소 프로젝트에서 필수적인 요소입니다. 높은 지지력, 빠른 시공 속도, 그리고 낮은 환경 영향이라는 장점을 가지고 있습니다. PHC 콘크리트 파이프 파일, 강철 나선형 파일 등 다양한 종류의 파이프 파일은 각각의 특성에 따라 다양한 지질 조건과 프로젝트 요구 사항에 적합하게 사용될 수 있습니다.

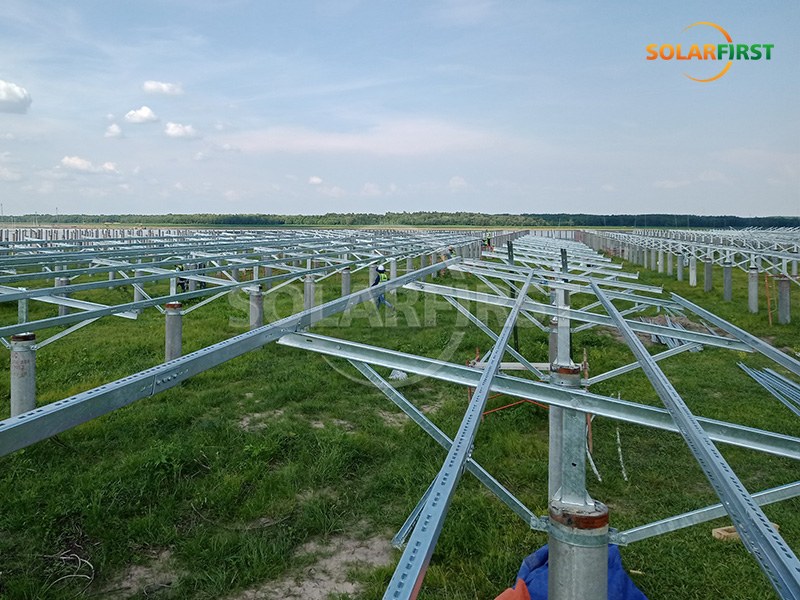

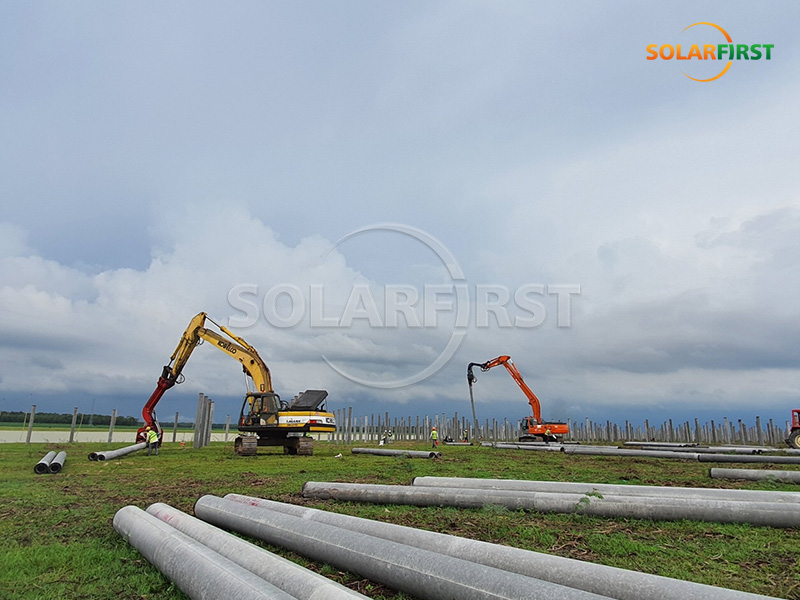

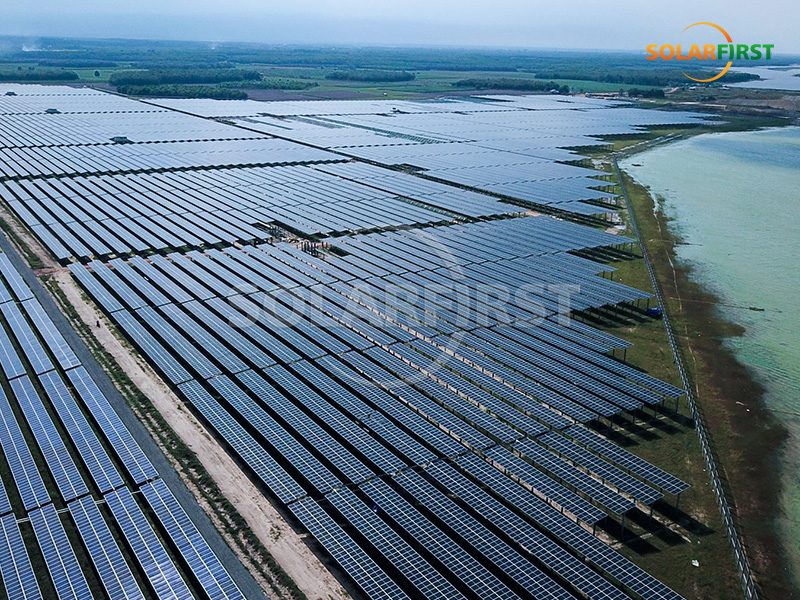

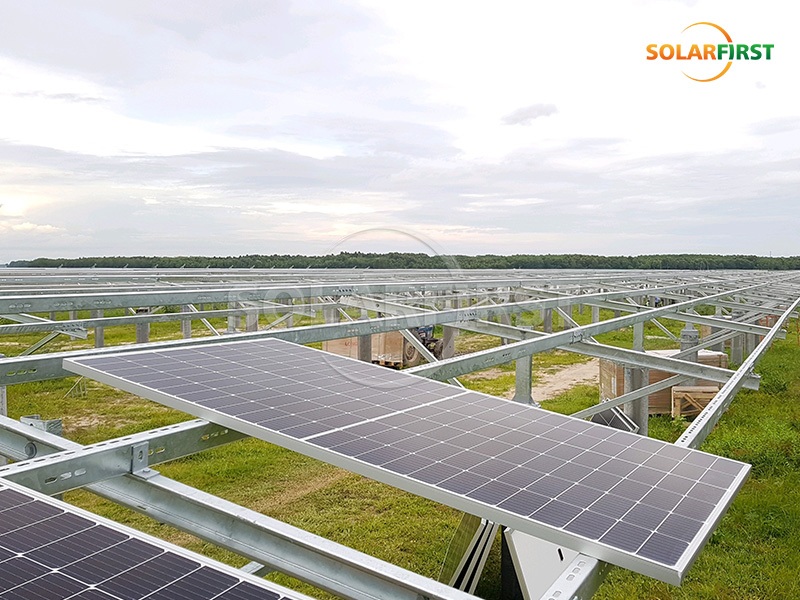

솔라 퍼스트 프로젝트 참고 자료
