ar유압식 파일 드라이버를 사용하여 용융 아연 도금 강판을 경사면에 정확한 위치에 박아 넣고, 수직도 편차가 1° 이하가 되도록 합니다.
메시지를 남겨주세요
저희 제품에 관심이 있으시고 더 자세한 정보를 원하시면 여기에 메시지를 남겨주세요. 최대한 빨리 답변드리겠습니다.

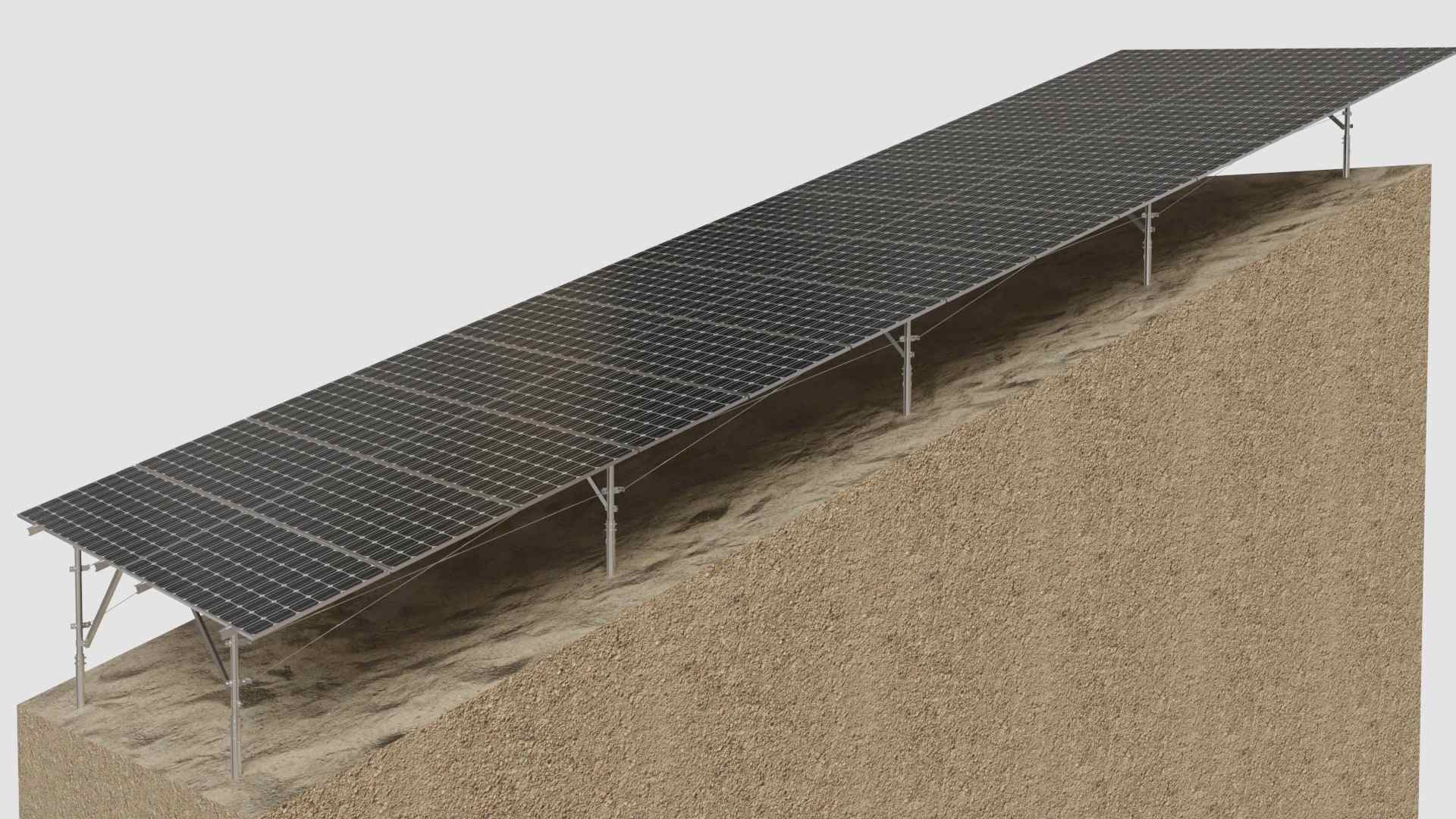

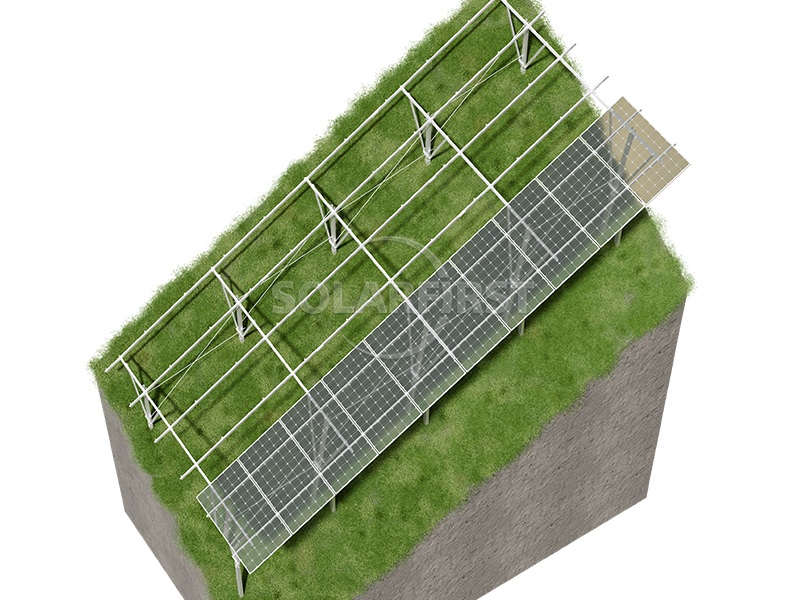

경사지용 램밍 파일 태양광 지상 설치 시스템은 경사로나 언덕과 같은 복잡한 지형에 매우 효율적인 솔루션입니다. 대규모 토지 평탄화 작업이 필요 없으며, 강철 말뚝을 지면에 직접 박아 기초를 만든 후 조절 가능한 지지대를 설치함으로써 불규칙한 지형에도 태양광 발전소를 신속하고 안정적으로 건설할 수 있습니다.
색상 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)인증 :
CE, TÜV, ISO9001, SGS재료 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

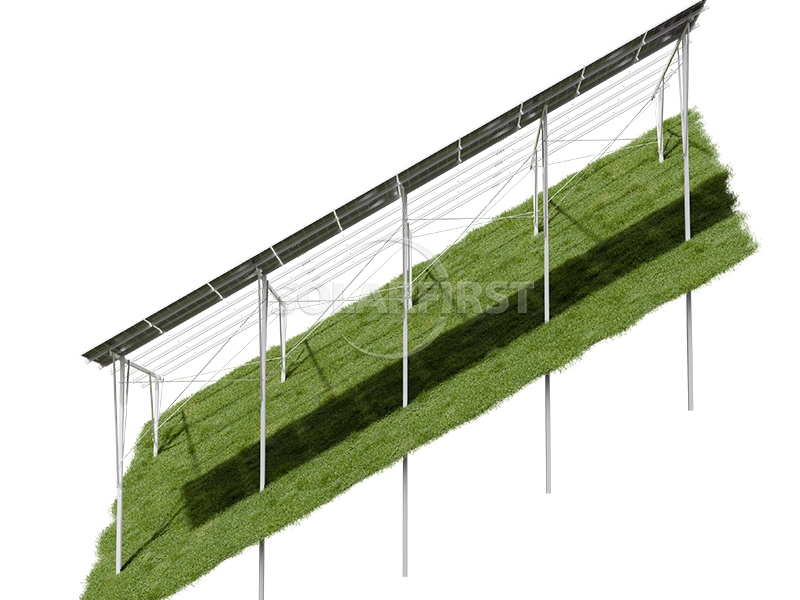

경사지용 램밍 파일 태양열 지상 설치 시스템은 유압식으로 박아 넣은 용융 아연 도금 강판을 사용하여 콘크리트 타설이 필요 없습니다. 조절 가능한 지점을 갖춘 이중 기둥 구조로 0~60°의 경사각 설치가 가능하며, 최대 60m/s의 풍속과 1.4kN/m²의 적설 하중을 견딜 수 있습니다. 또한 부식 및 내후성이 뛰어나며, 설계 수명은 25년 이상입니다. 이 시스템은 지형을 그대로 유지하여 지반 평탄화 비용을 절감하고, 시공 기간을 30~50% 단축하며, 인건비를 약 20% 절감합니다. 모듈식 사전 제작 방식으로 경사지 및 외딴 지역에도 설치가 가능하여 신속한 전력망 연결과 높은 수익률을 제공하는 이상적인 발전소입니다.
제품 구성 요소
이점
▪ 복잡한 지형에도 흔들리지 않고 토지 이용을 극대화합니다.
경사지와 구릉지에 특화된 설계로 기존 지형에 직접 설치할 수 있어 광범위한 토공사 및 평탄화 작업이 필요한 기존 방식과 관련된 높은 비용과 시간을 절감할 수 있습니다. 이중 또는 다중 기둥 지지 구조는 남북 및 동서 방향의 지형 굴곡에 유연하게 적응할 수 있습니다.
▪ 유연한 조절 기능으로 최적의 발전 각도 확보 가능:

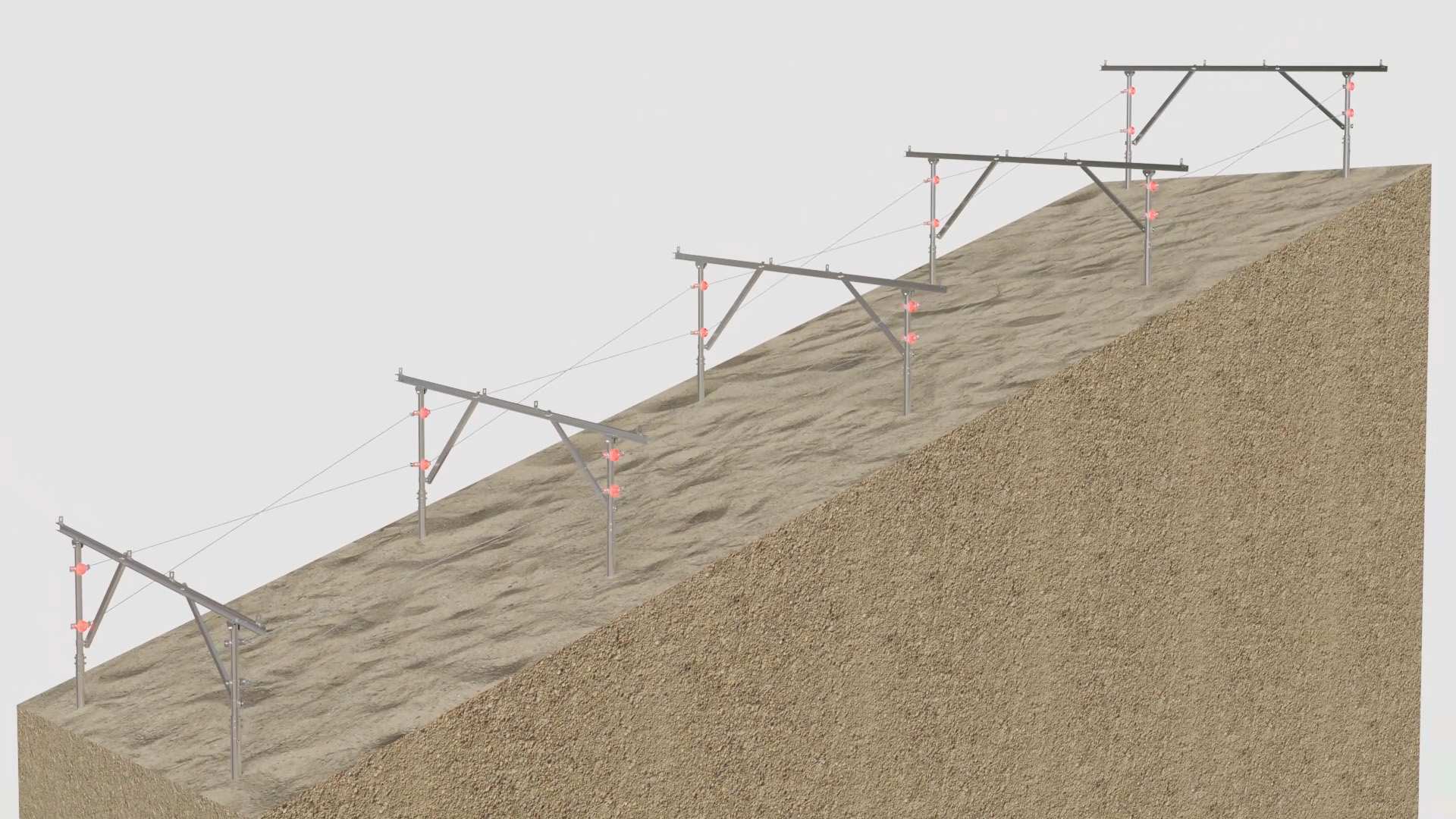

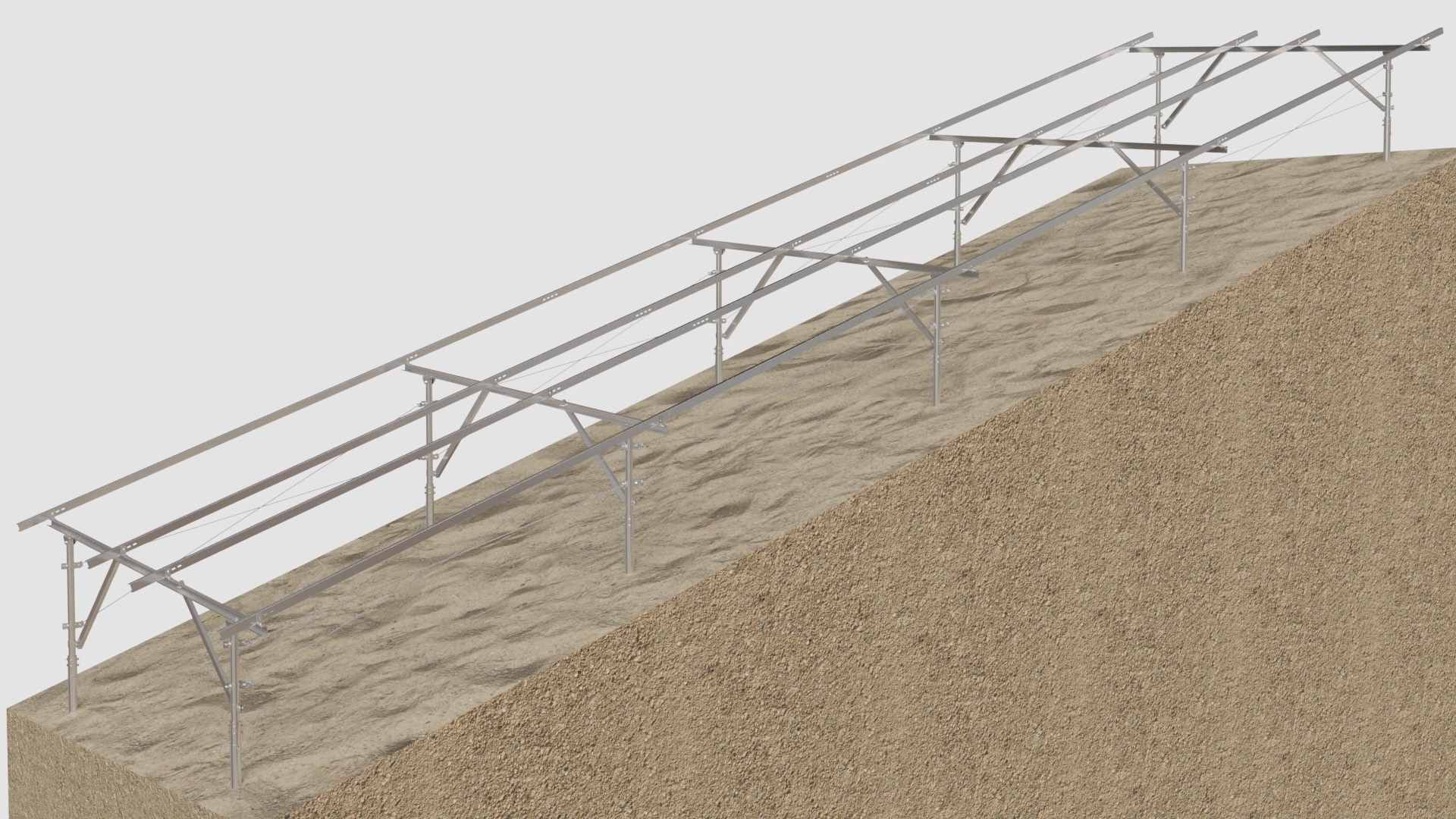

유연한 회전 관절 부품과 길이 조절이 가능한 지지대를 갖춘 이 시스템은 지지대 상단에서 다양한 방향으로 폭넓은 조정을 가능하게 하여 태양광 패널이 정확히 남쪽을 향하고 최적의 경사각을 유지하도록 보장함으로써 복잡한 지형에서도 고효율의 전력 생산을 가능하게 합니다.
▪ 설치 효율이 매우 높고 설치 속도가 빨라 시공 시간을 단축합니다.
유압식 파일 시공기는 강철 파일을 지면에 직접 박아 넣어 단 몇 초 만에 파일 기초를 완성하는 데 사용됩니다. 또한 많은 시스템은 공장에서 고도로 사전 조립된 모듈식 설계를 채택하여 현장 조립 시간을 크게 단축하고, 지반 볼트 방식에 비해 설치 속도를 최대 50%까지 향상시킵니다.
▪ 견고하고 내구성이 뛰어나며 안전하고 신뢰할 수 있습니다.
주요 하중 지지 부재(예: 강철 말뚝 및 주 보)는 용융 아연 도금 또는 아연-알루미늄-마그네슘 코팅 처리되어 매우 뛰어난 내식성과 내노화성을 갖습니다. 제품 보증 기간은 일반적으로 10년입니다. 풍속 저항성은 일반적으로 60m/s 이상(카테고리 17 허리케인을 견딜 수 있는 수준)이며, 적설 하중 지지력은 일반적으로 1.4kN/m² 이상입니다.
▪ 환경에 미치는 영향이 최소화된 친환경적인 제품:
설치 과정에서 대규모 굴착 및 콘크리트 타설이 필요 없어지므로 원래의 지형과 식생을 크게 보호하고 지역 생태계에 미치는 영향을 최소화합니다.
▪ 경제적으로 효율적이며 전체 비용을 절감합니다.
말뚝 박기 장비와 특수 지지대에 대한 초기 투자 비용은 다소 높을 수 있지만, 토공량 감소, 건설 기간 단축, 인건비 절감, 토지 이용 극대화를 통해 전체 수명 주기 동안 더 나은 투자 수익을 얻을 수 있습니다.
매개변수
| 설치 | 지면 |
| 기반 | C자형 강철 기초, 조립식 파이프 파일, 나선형 지반 앵커, 정압 파일, 콘크리트 매립 파일 등 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| 재료 | 양극 산화 알루미늄 AL6005-T5, 용융 아연 도금 강판, 아연 도금 마그네슘 알루미늄 강판, 스테인리스강 SUS304 |
| 깊이 | C자형 강철을 1000mm~2000mm 깊이까지 박아 넣습니다. |
| 보증 | 10년 보증 |
| 설계 수명 | 25~30세 |
적용 가능한 시나리오
중대형 규모의 상업용 지상 설치형 태양광 발전소: 특히 구릉지, 경사지, 계곡 등 농경지나 미사용지에 적합하며, 지지 구조물을 통해 지형에 맞춰 설치할 수 있어 농업과 태양광 에너지의 상호보완성을 실현합니다.
▶ 공공용 태양광 발전소:
대규모 지상 발전소 건설 방식 중, 파일 공법은 빠른 시공 속도와 뛰어난 지형 적응성을 제공하여 대규모 프로젝트의 일정 준수를 보장하는 데 선호되는 방식입니다.
▶ 환경 보호 요건이 높은 생태 지역:
토지에 최소한의 손상만 주는 이러한 기초 방식은 환경 승인 위험을 효과적으로 완화합니다.
▶ 지질 조건이 복잡한 지역:
나선형 말뚝이나 PHC 말뚝과 같은 기초 유형을 변경함으로써 다양하고 복잡한 지질 조건에 적응할 수 있습니다.
중요 사항:
분명한 장점에도 불구하고, 특정 상황에서는 신중한 평가가 필요합니다.
▪ 상대적으로 제한된 인발 강도: 지반이 매우 약하거나 풍속이 높은 지역에서는 깊이 매설된 콘크리트 기초보다 인발 성능이 약할 수 있습니다.
▪ 단단한 암반 지형에서의 건설 난이도: 지질 조사가 불충분할 경우 말뚝 박기가 어려워져 사전 시추 작업이 필요한 경우가 많습니다.
▪ 부식 문제: 염분이 많은 알칼리성 토양 및 부식성이 매우 강한 해안 환경에서는 충격식 말뚝의 아연 도금 코팅이 부식될 위험이 있으므로 나선형 말뚝을 우선적으로 사용하는 것이 좋습니다.
▪ 자갈이 섞인 토양층은 아연 도금층을 손상시킬 수 있습니다. 자갈은 말뚝 표면의 부식 방지 코팅을 긁어 수명에 영향을 미칠 수 있습니다.
설치

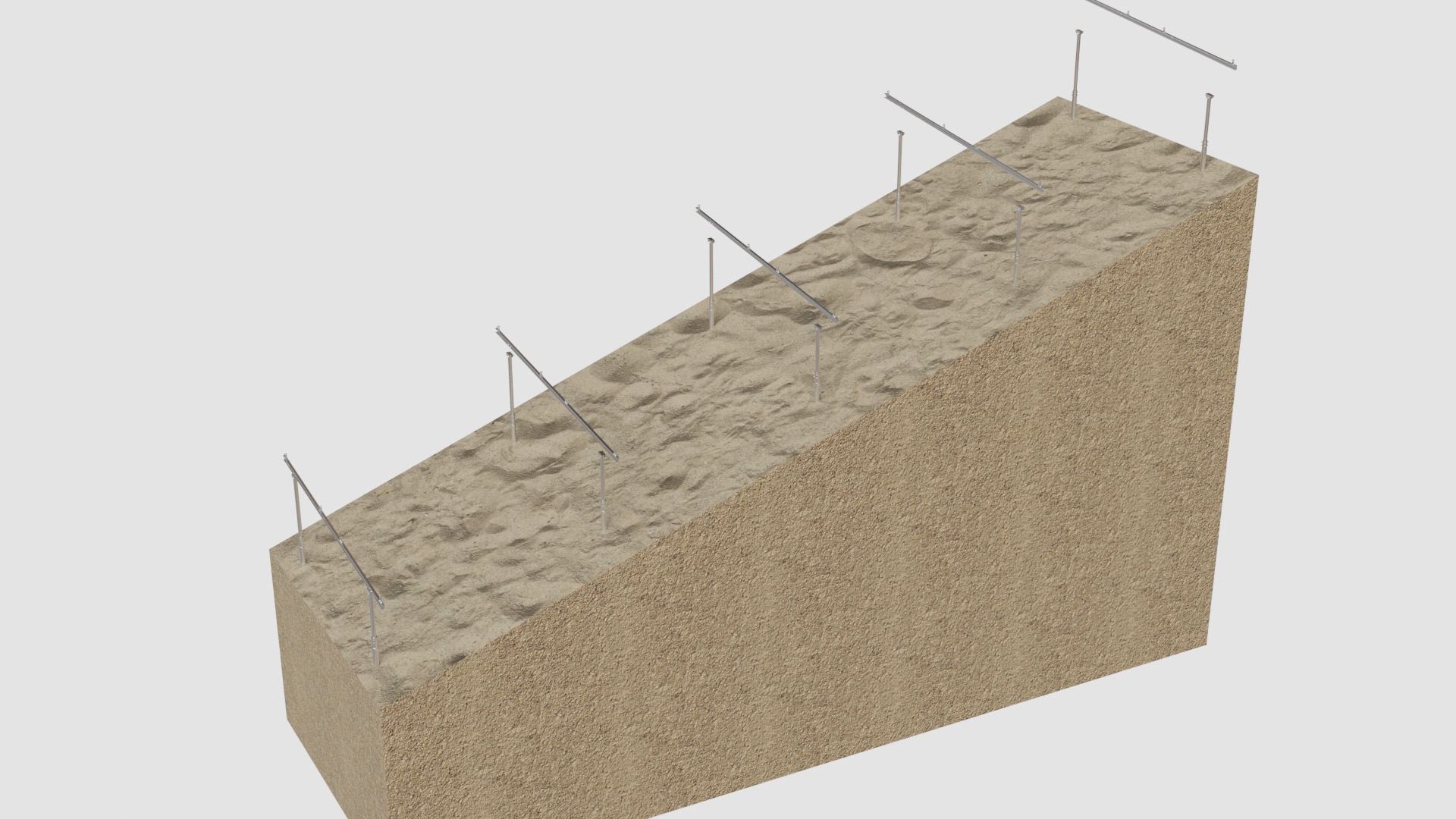

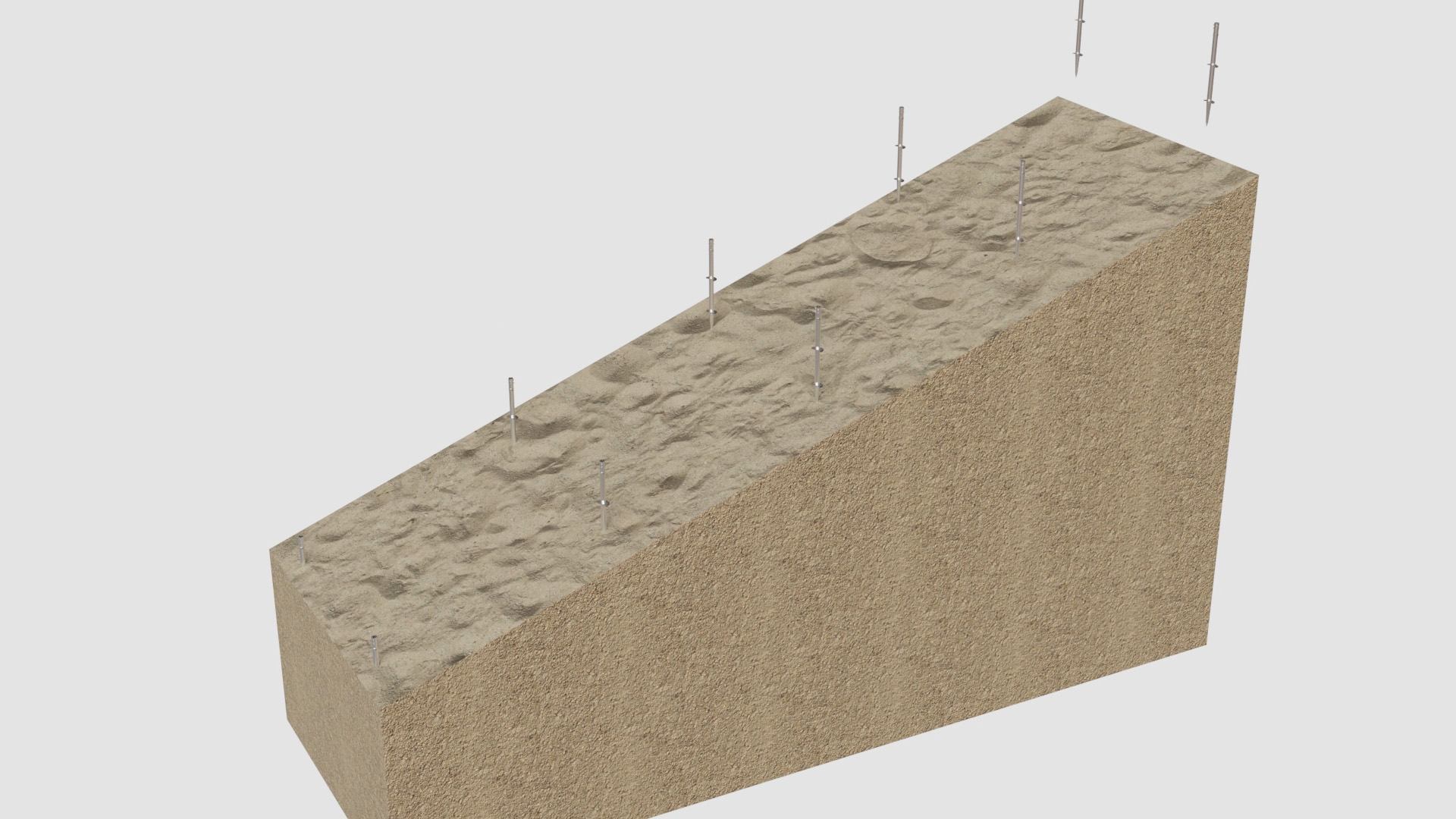

유압식 파일 드라이버를 사용하여 용융 아연 도금 강판을 경사면에 정확한 위치에 박아 넣고, 수직도 편차가 1° 이하가 되도록 합니다.

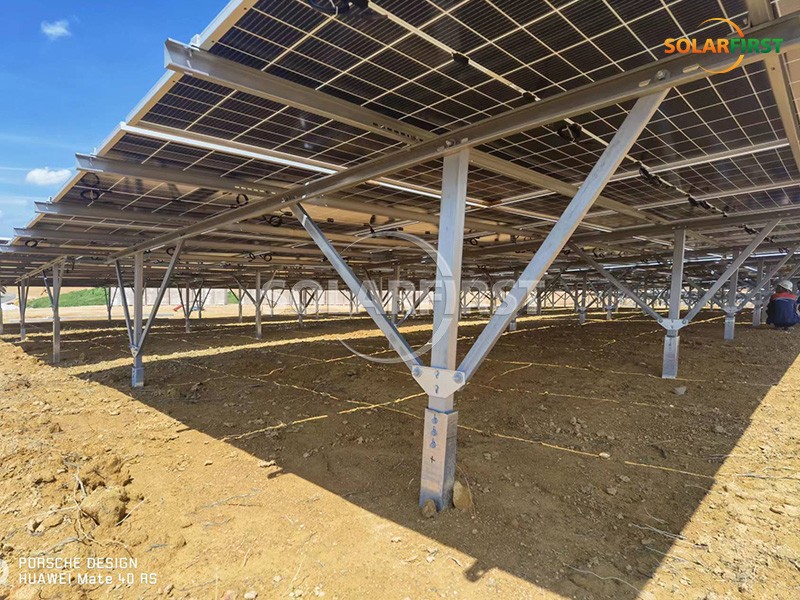

솔라 퍼스트 프로젝트 참고 자료
관련 지식 포인트
탄소강 지중 태양광 지지대 - 나선형 말뚝 기초: 핵심 재질은 Q235B/Q355B 탄소강입니다. 지하에 매설되는 나선형 말뚝(말뚝 머리, 나선형 날개가 있는 강관 말뚝, 상부 연결재 포함)과 지상에 설치되는 지지 구조물로 구성됩니다. 기계식 나사 조임 방식으로 토양에 설치하여 태양광 패널 어레이의 하중 지지 기초 역할을 합니다. 모든 구성 요소는 용융 아연 도금(평균 아연 도금층 두께 ≥ 80μm) 처리되어 완벽한 금속 연결을 구현합니다. 즉시 사용 가능하고, 굴착 작업이 필요 없으며, 재활용이 가능하다는 특징을 가지고 있어 기존 콘크리트 기초를 대체하는 현대적인 솔루션입니다.
더 읽어보기
안쪽으로 휘어진 C자형 강재는 지상 설치형 태양광 지지 시스템의 핵심 하중 지지 부품으로, 냉간 성형 박판 강재의 일종입니다. 단면이 C자형이며 양쪽 가장자리가 안쪽으로 휘어져 있고 보강 리브가 있어 "C자형 태양광 도리"라고도 불립니다.
더 읽어보기
알루미늄 합금 지상 태양광 지지 시스템 - 콘크리트 기초 방식은 고강도 알루미늄 합금을 주요 구조 재료로 사용하고, 현장 타설 또는 사전 제작된 콘크리트 부재를 하중 지지 기초로 사용하는 지지 시스템으로, 개방된 지상 공간에 태양광 모듈을 고정하는 데 사용됩니다.
더 읽어보기
알루미늄 합금 나선형 지반 앵커 기반 태양광 지지 시스템은 "회전식 삽입 설치" 및 "완전 알루미늄 부식 방지" 설계를 채택하여 중소형 태양광 프로젝트에 환경 영향을 최소화하고 시공 효율을 높인 지반 설치 솔루션을 제공합니다.
더 읽어보기
탄소강 지상 설치형 태양광(PV) 지지 시스템 - PHC 파이프 파일 -은 고강도 프리스트레스 콘크리트 파이프 파일(PHC 파일)을 기초로 하고 탄소강 PV 지지 시스템을 결합한 통합 구조입니다.
더 읽어보기
지상 설치형 태양광(PV) 지지 시스템은 기계적 압착 또는 나사 조임 방식을 사용하여 기초 파일을 토양에 직접 박아 넣고 그 위에 PV 모듈을 설치하는 PV 시스템입니다.
더 읽어보기

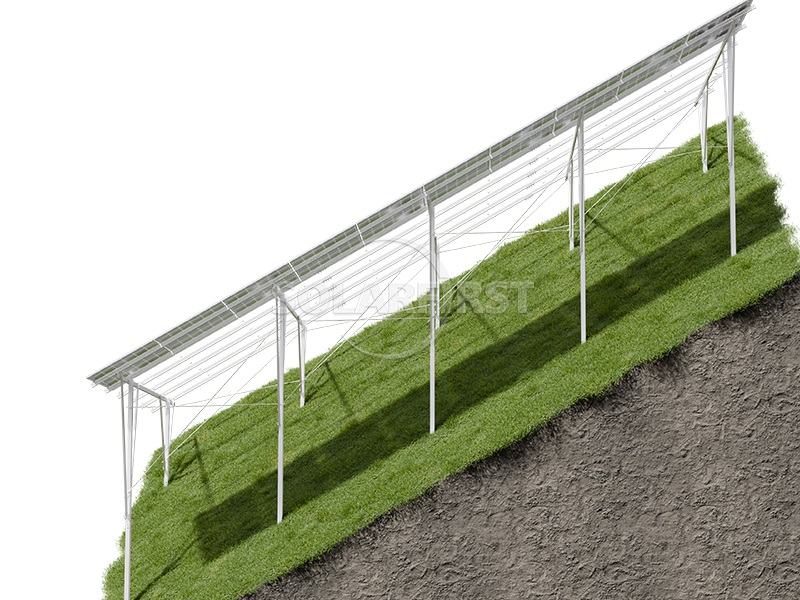

경사지용 램밍 파일 태양광 지상 설치 시스템은 경사로나 언덕과 같은 복잡한 지형에 매우 효율적인 솔루션입니다. 대규모 토지 평탄화 작업이 필요 없으며, 강철 말뚝을 지면에 직접 박아 기초를 만든 후 조절 가능한 지지대를 설치함으로써 불규칙한 지형에도 태양광 발전소를 신속하고 안정적으로 건설할 수 있습니다.
