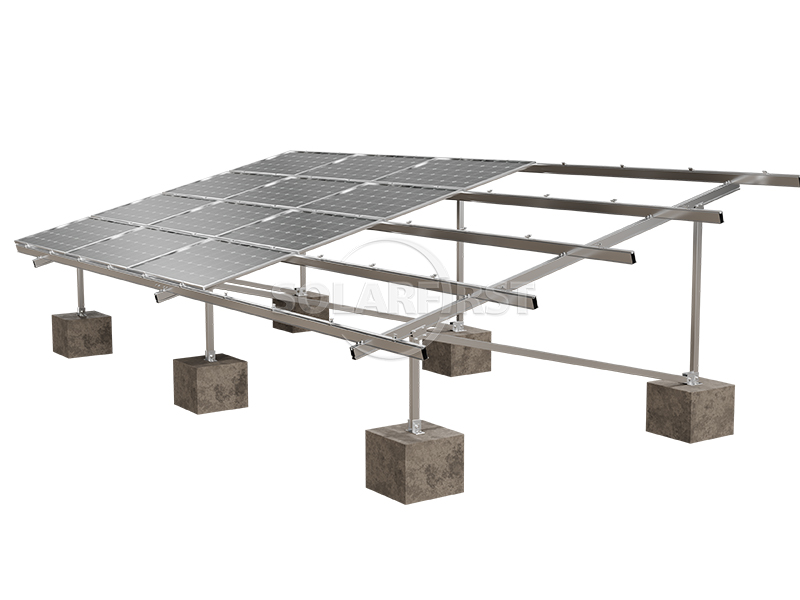

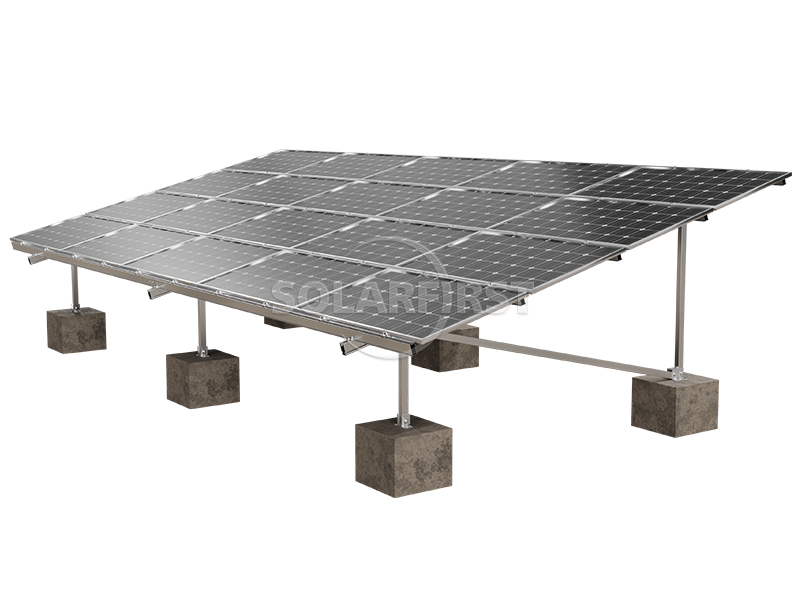

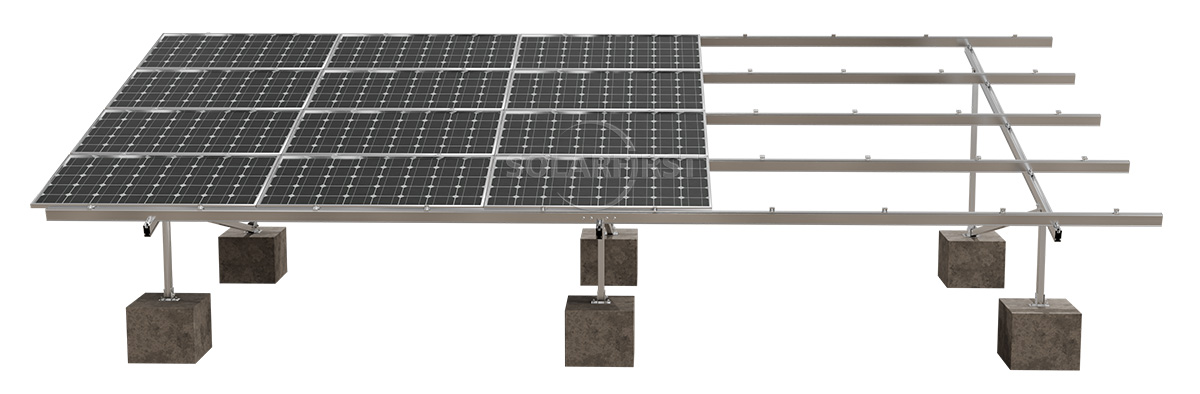

알루미늄 합금 지상 태양광 지지 시스템 - 콘크리트 기초 방식은 고강도 알루미늄 합금을 주요 구조 재료로 사용하고, 현장 타설 또는 사전 제작된 콘크리트 부재를 하중 지지 기초로 사용하는 지지 시스템으로, 개방된 지상 공간에 태양광 모듈을 고정하는 데 사용됩니다.
색상 :
Natural silver（Colored according to customer requirements）인증 :
CE, TÜV, ISO9001, SGS재료 :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명
이 시스템은 알루미늄 합금 지지대의 경량성, 고강도 및 내식성과 콘크리트 기초의 안정적이고 신뢰할 수 있는 하중 지지 능력을 결합하여 현재 지상형 태양광 발전소 건설에서 가장 널리 사용되는 지지 방식 중 하나가 되었습니다.
이 제품은 초원, 모래밭, 사막과 같은 다양한 개방형 지형은 물론 기존 콘크리트 표면에도 폭넓게 적용할 수 있습니다. 대규모 중앙집중형 태양광 발전소, 산업 및 상업용 분산형 태양광 프로젝트, 농업용 태양광 통합 시스템 등 다양한 시나리오에 적합합니다. 기초 형태에 따라 콘크리트 줄기초, 콘크리트 독립기초, 나선형 말뚝기초 등과 같은 다양한 기초 공법과 함께 사용할 수 있습니다.

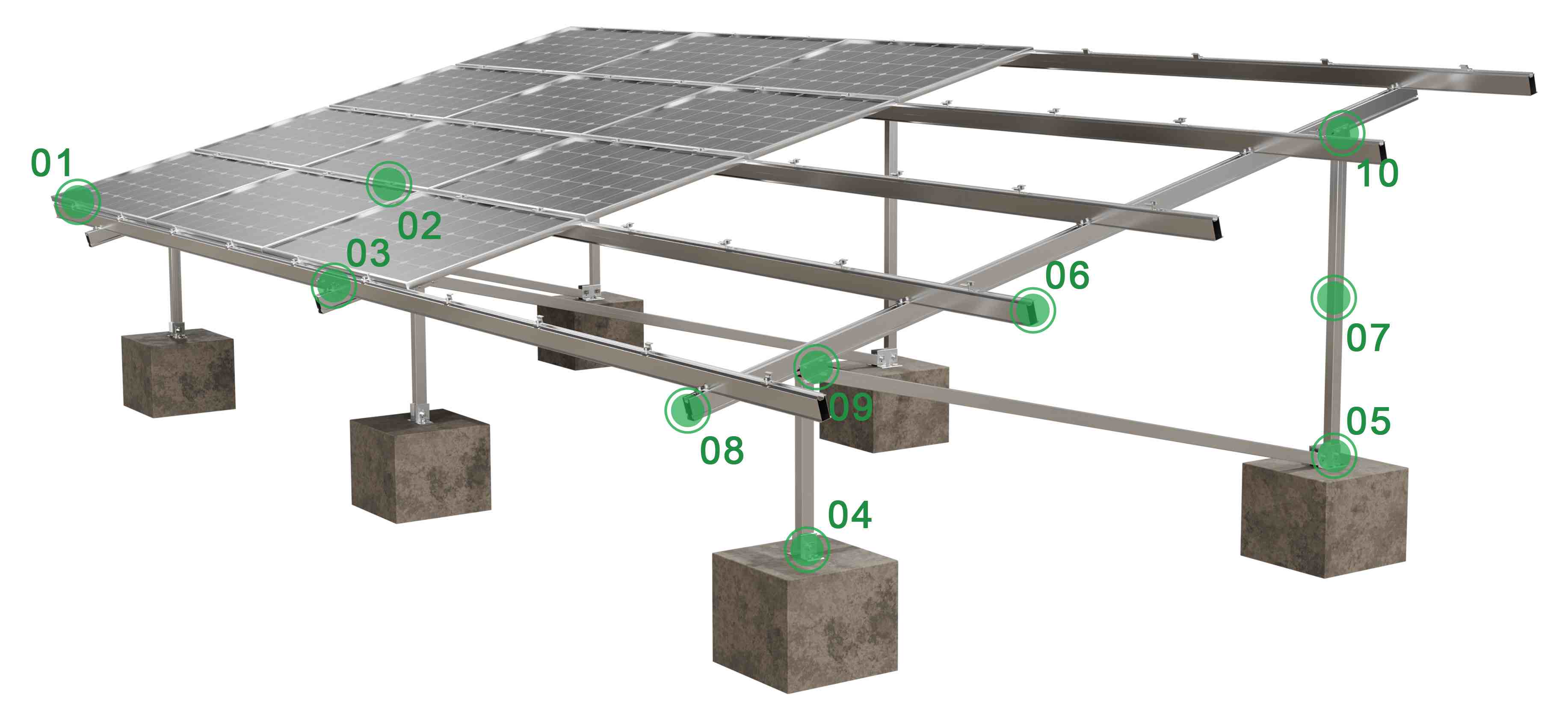

제품 구성 요소
이점
알루미늄 합금 태양광(PV) 브래킷은 여러 측면에서 기존 강철 브래킷에 비해 상당한 이점을 제공합니다.
매개변수
| 설치 | 지면 |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
| 재료 | 양극 산화 처리된 알루미늄 AL 6005-T5, 스테인리스 스틸 SUS304 |
| 보증 | 10년 보증 |

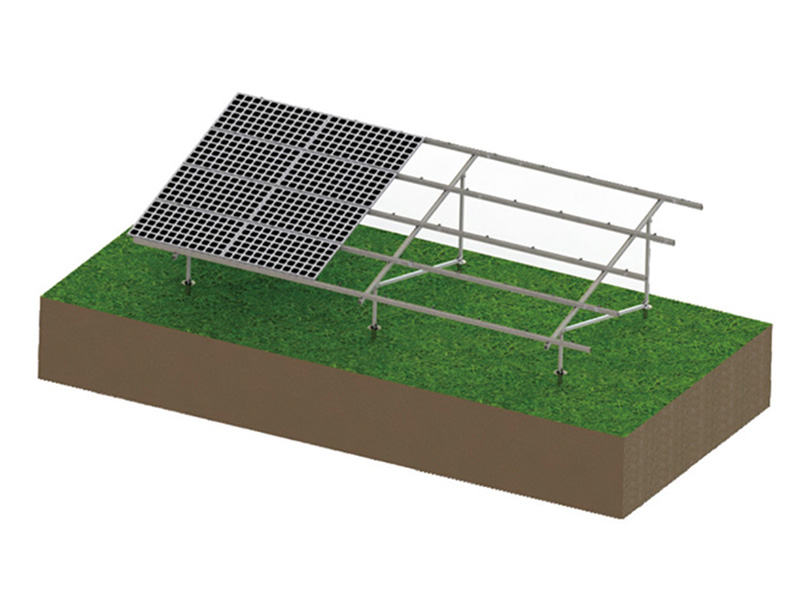

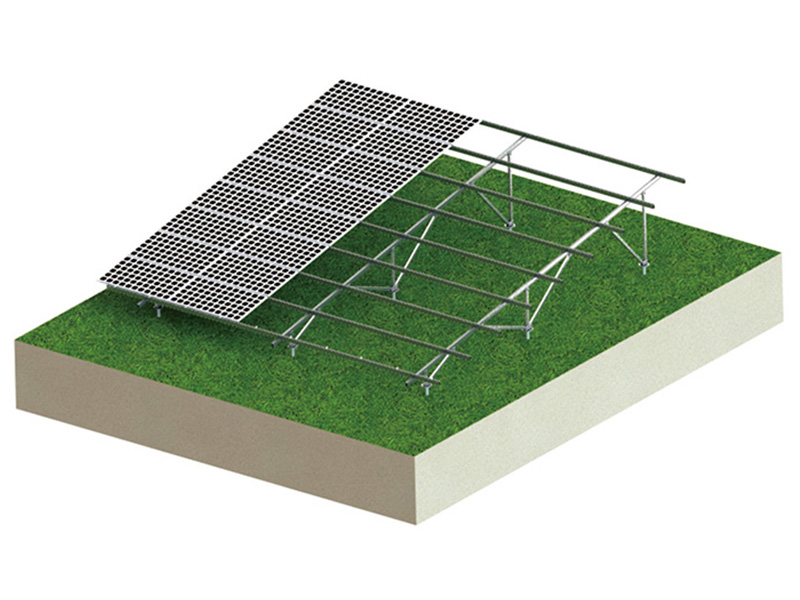

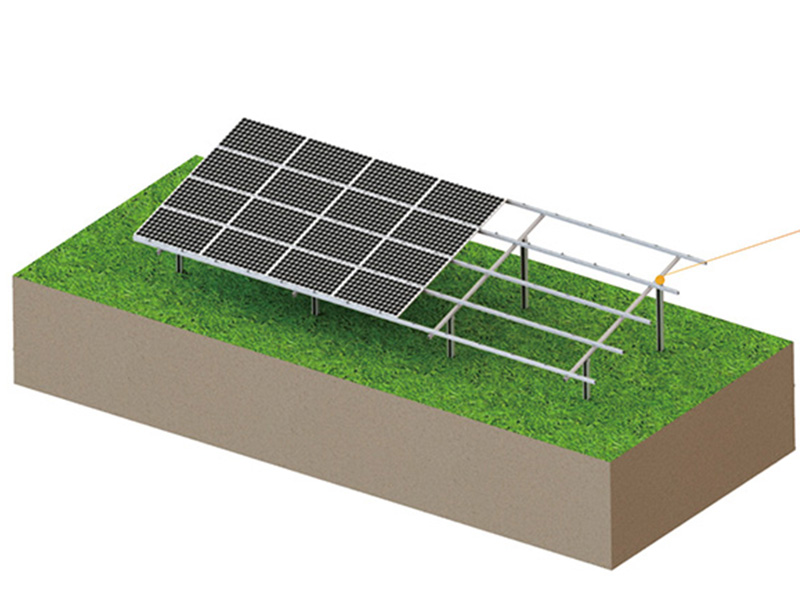

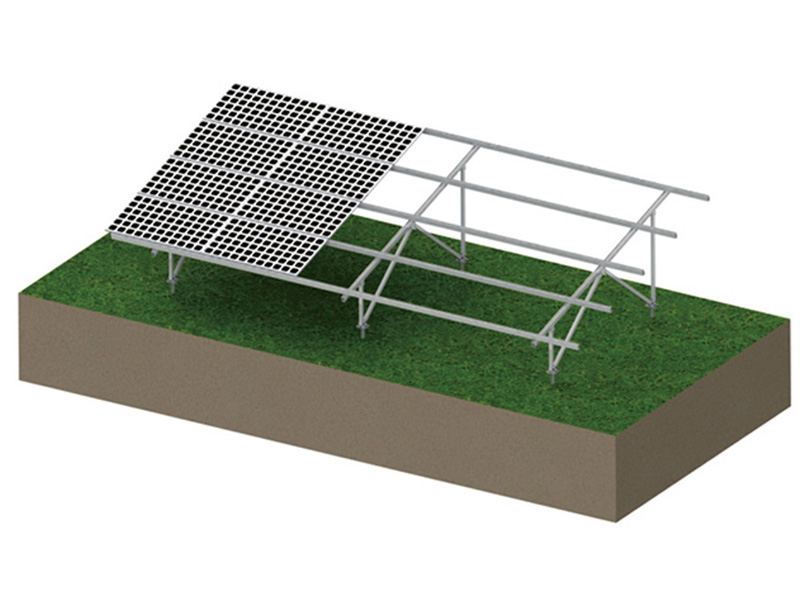

구조 유형
적용 가능한 시나리오
• 대규모 중앙집중식 지상 발전소: 대규모(MW 이상), 개방된 지형.
가볍고 효율적인 알루미늄 합금 브래킷과 안정적이고 신뢰할 수 있는 콘크리트 기초의 조합이 주류를 이룹니다.
• 산업 및 상업용 분산형 태양광 발전: 공장 공터 및 주차장과 같은 중소 규모 프로젝트.
콘크리트 자갈 기초는 기존 지반 조건에 유연하게 적용할 수 있으며 설치 기간이 짧습니다.
• 농업용 태양광 보완 프로젝트: 태양광 모듈 아래에 작물을 재배합니다.
콘크리트 기초의 높이는 조절 가능(500~2000mm)하여 농업 용도로 활용할 수 있는 공간을 확보할 수 있습니다.
• 양식장용 태양광 보완 프로젝트: 양식장 위에 태양광 모듈을 설치합니다.
콘크리트 말뚝 기초는 부식에 강하고 안정적이어서 수위 변동이 심한 지역에 적합합니다.
• 강풍/강설 지역: 높은 풍하중과 두꺼운 적설량.
이 시스템은 풍속 및 적설 저항 한계 상태 계산을 통해 검증되었으며 풍속 60m/s 이하 및 폭설 조건에 적합합니다.
적용 가능한 토양 유형
고려해야 할 지질학적 제한 사항
다음과 같은 지질 조건으로 인해 지지력이 부족하거나 토양 불안정성이 높아 콘크리트 확대기초를 설치하기에 부적합하거나 매우 어려울 수 있으므로 사전 평가 또는 다른 유형의 기초가 필요할 수 있습니다.
▶ 연약한 토양
실트, 실트질 점토, 이탄 및 매립토를 포함합니다. 높은 자연 함수율과 극히 낮은 지지력(일반적으로 인위적) < 80kPa의 내압성을 가지며, 압축 변형 및 전반적인 불안정성에 취약합니다.
▶ 문제성 토양
붕괴성 황토, 팽창성 토양, 동결 토양 및 염류 토양. 물과 접촉 시 상당한 침하, 부피 팽창 및 동결 융기가 발생하여 기초 안정성을 심각하게 저하시킵니다.
▶ 불완전 다짐 성토
최근에 매립되었거나, 짧은 기간 동안 비축되었거나, 구성이 복잡한 일반 성토재 및 기타 성토재입니다. 자체 무게로 인해 아직 완전히 다져지지 않아 크고 불균등한 침하가 발생했습니다.
▶ 부식성이 높은 토양
토양 화학 성분이 콘크리트 자체에 미치는 직접적인 영향은 제한적일 수 있지만, 지하수 침투를 통해 기초의 장기적인 내구성에 영향을 미칠 수 있으므로 특별한 평가가 필요합니다.
▶ 특수 지형
경사가 가파르거나, 비탈면이 높거나, 지하수위가 높은 지역에서는 확장 기초의 안정성을 보장하기 어렵습니다.
요약

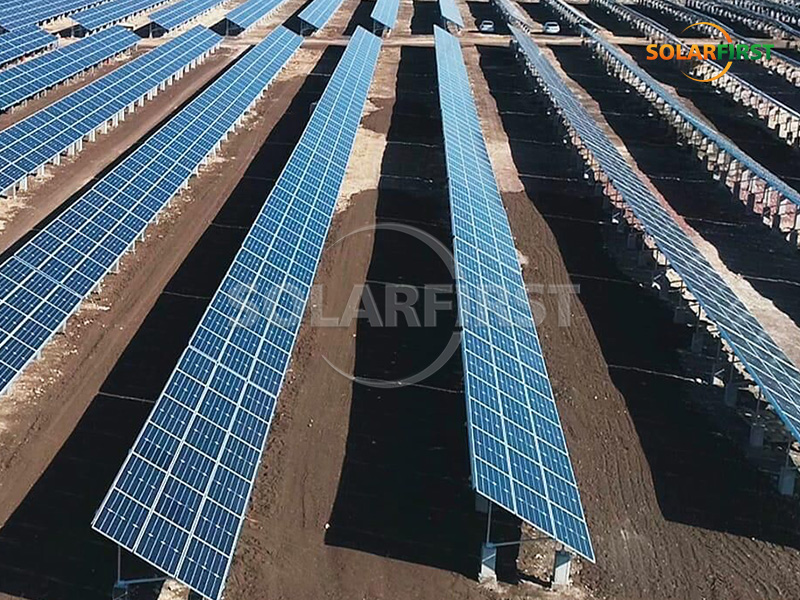

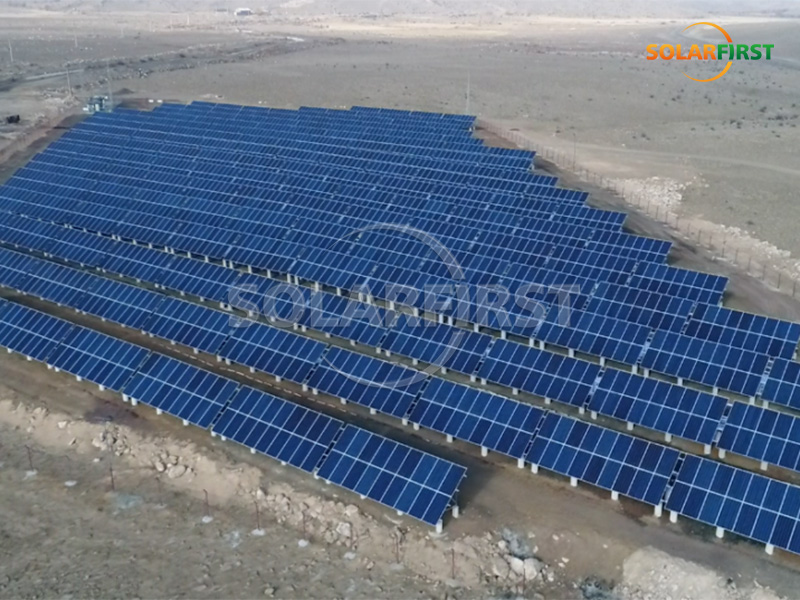

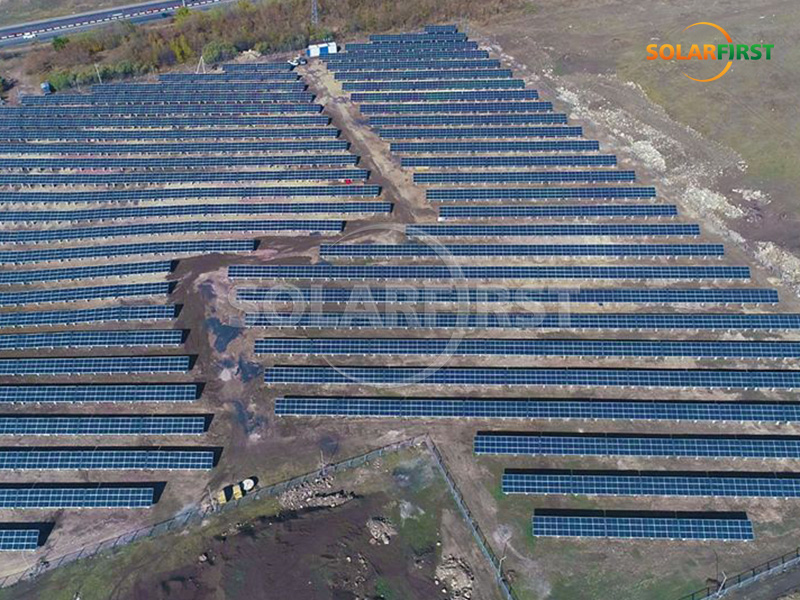

솔라 퍼스트 프로젝트 참고 자료
