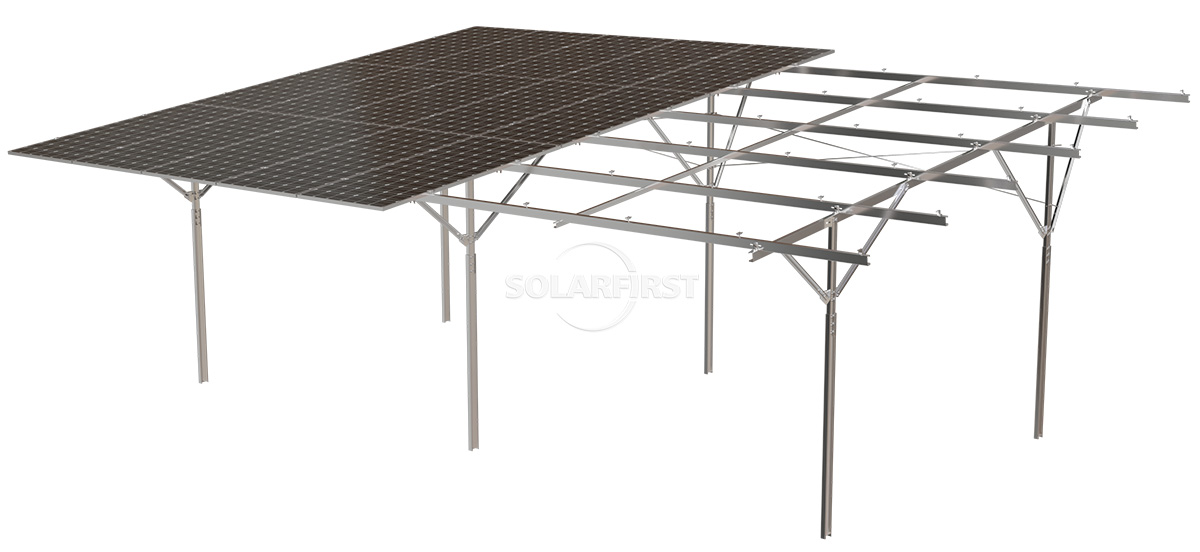

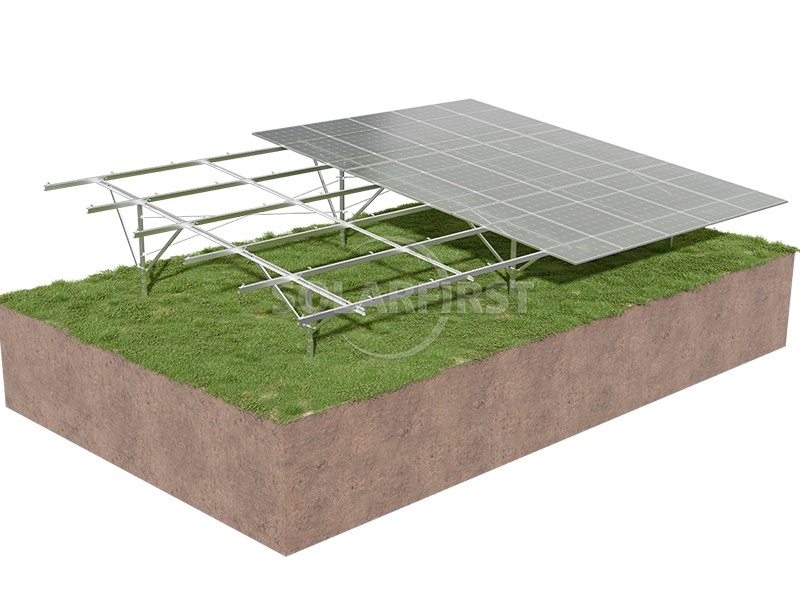

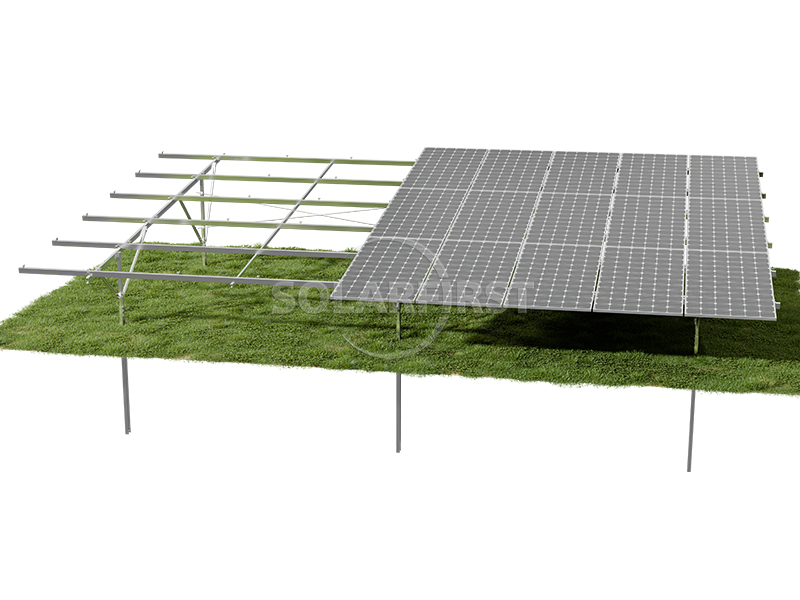

램밍 파일 방식의 지상형 태양광 마운트 - 탄소강

기초 유형 및 구조 설계의 차이에 따라 지상 설치형 태양광(PV) 파일 시스템은 다음과 같은 주요 유형으로 분류할 수 있습니다.

▪ 나선형 말뚝 시스템:

이 시스템은 나선형 날개가 달린 강관 말뚝을 특수 장비를 사용하여 토양에 나사처럼 박아 넣는 방식입니다. 진동이나 망치질이 필요 없어 토양 교란이 최소화됩니다. 사막, 초원, 갯벌, 영구동토층, 고비 사막 등 다양한 지형에 적합하며, 특히 건조하고 단단한 토양(암반, 영구동토층, 자갈, 조약돌 토양 등)에 효과적입니다. 나선형 말뚝은 재사용이 가능하여 환경 친화적입니다.

▪ 강철 단일 기둥 파일링 시스템:

이 시스템은 아연 도금 강판 말뚝 하나를 기초로 사용합니다. 단순한 구조와 단일 기둥 설계로 말뚝 시공 시간을 크게 단축하고 기초 공사 효율을 향상시킵니다. 지형이 고르지 않은 곳에도 적합하며, 지형에 따라 지지 높이를 조절할 수 있어 대규모 프로젝트에 상당한 경제적 이점을 제공합니다.

▪ 강철 이중 기둥 파일링 시스템:

이 시스템은 헤드가 3방향으로 큰 각도로 회전할 수 있는 이중 기둥 구조를 특징으로 합니다. 경사면이나 굴곡진 지형과 같은 복잡한 지형에 적합합니다. 이중 기둥 구조는 구조적 안정성과 횡하중 저항성을 높여 특히 강풍이 잦은 지역에 적합합니다. 프리캐스트 콘크리트 파이프 파일(PHC 파일) 시스템: 이 시스템은 지반에 박아 넣는 고강도 프리스트레스 콘크리트 파이프 파일을 사용하며, 상부 지지대와의 연결을 위해 상단에 강판이나 볼트가 미리 설치되어 있습니다. 높은 여유 높이가 요구되는 지역, 홍수 발생 가능 지역, 갯벌, 연약 지반 조건에 적합합니다. 프리캐스트 콘크리트 파일 기초는 공장에서 사전 제작 및 대량 생산이 가능하여 안정적이고 신뢰할 수 있는 품질을 보장합니다.

▪ 정압 말뚝 시스템:

이 시스템은 유압식 정압 파일 드라이버를 사용하여 프리캐스트 파일(주로 PHC 파이프 파일 또는 강철 파일)을 지반에 압입합니다. 시공 소음이 적고 진동이 없어 특히 도심 외곽과 같이 소음 및 진동에 민감한 지역에 적합하며, 지지력이 높은 지층에 적용할 수 있습니다.

▶ 중요 현장 지질 조사:

시공 전에는 토양 유형 및 지지력(일반적인 경우 ≥120kPa)을 확인하기 위해 전문 지질 조사를 의뢰해야 합니다. 지반 조사는 적절한 말뚝 종류를 선택하고 시공 깊이를 결정하는 데 필수적이며, 경험에만 의존한 맹목적인 시공은 엄격히 금지됩니다.

▶ 정확한 말뚝 위치 배치도:

말뚝 박기 작업 전에 설계 도면에 따라 각 말뚝 위치의 정확한 좌표를 측정해야 합니다. 와이어 로프 위치 조정 방법을 사용하면 말뚝 위치 편차를 엄격하게 제어하여 현장 전체의 말뚝 간격 및 높이가 설계 요구 사항을 충족하도록 할 수 있습니다.

▶ 시공 방법 선정 및 공정 관리:

나선형 말뚝은 회전식 드릴링을 이용하여 시공해야 하며, 나선형 날개의 손상을 방지하기 위해 해머 타격은 절대 금지됩니다. 강철 말뚝 및 프리캐스트 콘크리트 말뚝은 클램프형 유압 진동 해머를 이용하여 시공하는 것이 바람직하며, 필요에 따라 해머 타격을 사용할 수도 있습니다. 말뚝 시공 깊이는 설계값을 기준으로 엄격하게 관리해야 하며, 말뚝 높이 및 위치 편차 관리는 시공 품질 관리의 핵심입니다.

▶ 동절기/우기철 건설에 대한 특별 처리:

겨울철 시공 시에는 동결 깊이에 따라 말뚝 기초의 깊이를 조정해야 합니다. 지하수위가 높은 지역에서는 현장 타설 콘크리트 말뚝 기초보다 타설 말뚝 기초를 사용하는 것이 바람직합니다(현장 타설 콘크리트 말뚝은 겨울철 시공 및 유지 관리가 어렵습니다).

▶ 부식 방지:

비계 설치 중 용융 아연 도금 부식 방지 코팅이 손상되지 않도록 해야 합니다. 부식성이 매우 강한 토양 지역에서는 아연 도금 두께 증가 또는 에폭시 코팅 사용과 같은 강화된 부식 방지 조치가 필요하며, 일반적인 용융 아연 도금 강판을 그대로 사용해서는 안 됩니다.

▶ 설치 정확도 관리:

설치 시 기둥의 수직도(수직도 ≤ 1mm), 보의 수평도, 그리고 비계 시스템 전체의 경사각이 설계 요구사항을 충족하는지 확인해야 합니다. 동서 방향 전체 길이에 걸친 수평 편차(동일 높이 기준)는 10mm 이하여야 합니다. 고정 비계 설치의 합격 여부는 "강구조물 시공 품질 합격 기준" GB 50205의 관련 규정을 준수해야 합니다.

▶ 부하 검증:

풍하중 및 적설하중이 큰 지역에서는 전문적인 구조 설계 검증이 필수적입니다. 풍하중 및 적설하중은 25년 재현주기 값을 사용하여 계산해야 하며, 기초 풍하중의 형상 계수는 ±1.3이어야 합니다.

▶ 시험말뚝 검증:

본격적인 시공에 앞서, 설계의 합리성과 신뢰성을 검증하기 위해 개별 말뚝의 지지력(압축력, 인장력, 수평 지지력 포함)을 시험하는 시험말뚝 검증을 실시하는 것이 좋습니다.

▶ 유적지 보호 및 환경 복원:

공사가 완료되면 임시 건설 시설물은 즉시 철거 및 정리되어야 하며, 영향을 받은 지표면 환경은 복원되어 현장의 생태 환경에 미치는 피해를 최소화해야 합니다.
