회전식 수동 경사 조절형 태양광 지지 시스템은 순수 기계식 수동 감기 구동 방식을 사용하여 0°에서 50°까지 경사각을 연속적으로 조절할 수 있습니다. 전기가 필요 없고 장기간 유지보수가 필요 없으며, 고정식 지지대보다 저렴한 비용으로 전기 구동식 지지대와 거의 유사한 발전 효율을 달성합니다. 농업-태양광 통합 및 중소형 지상 태양광 발전소에 널리 적용 가능합니다.
색상 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)인증 :
CE, TÜV, ISO9001, SGS재료 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명

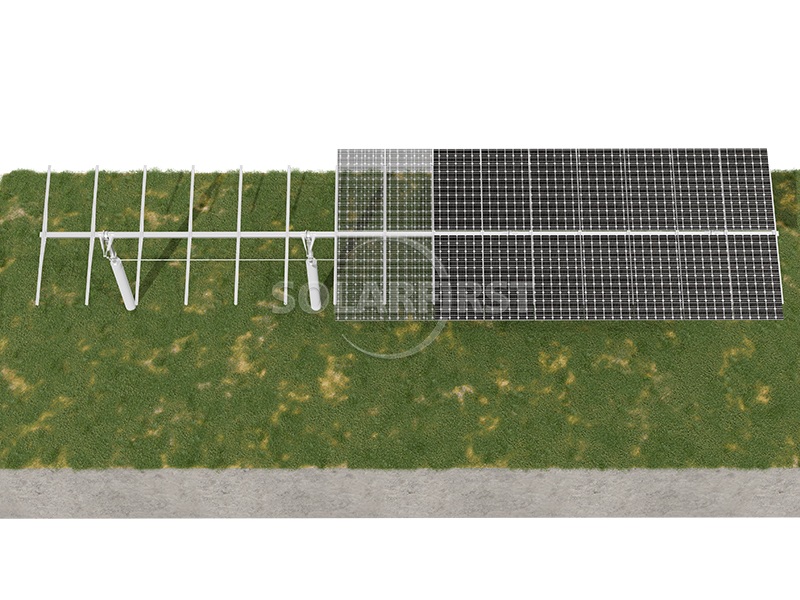

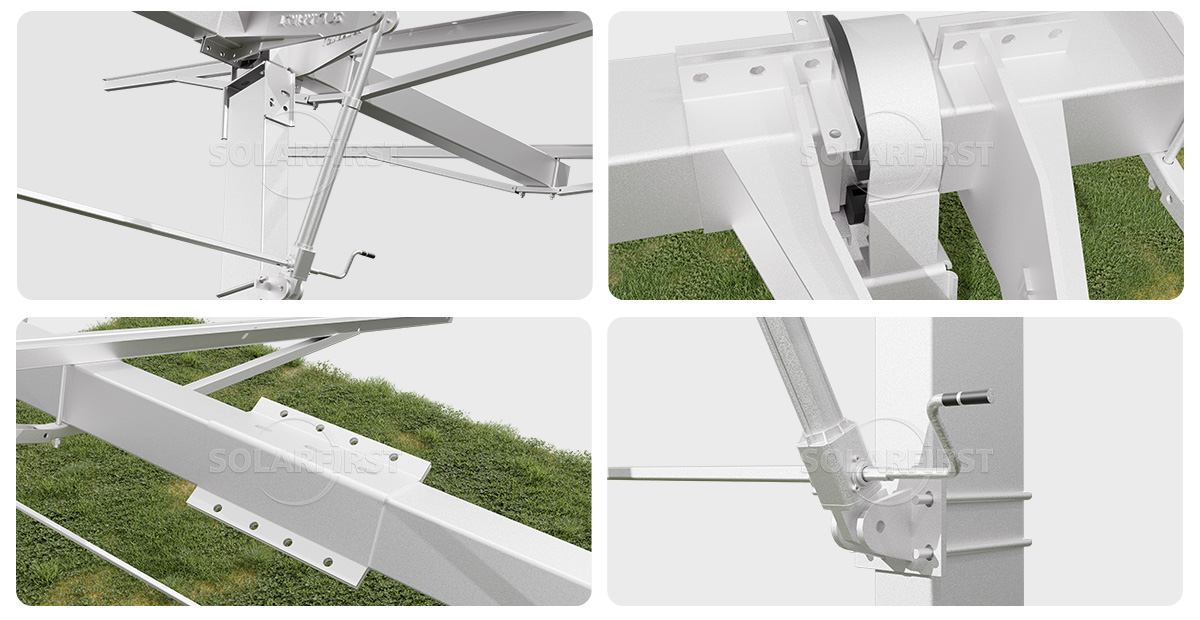

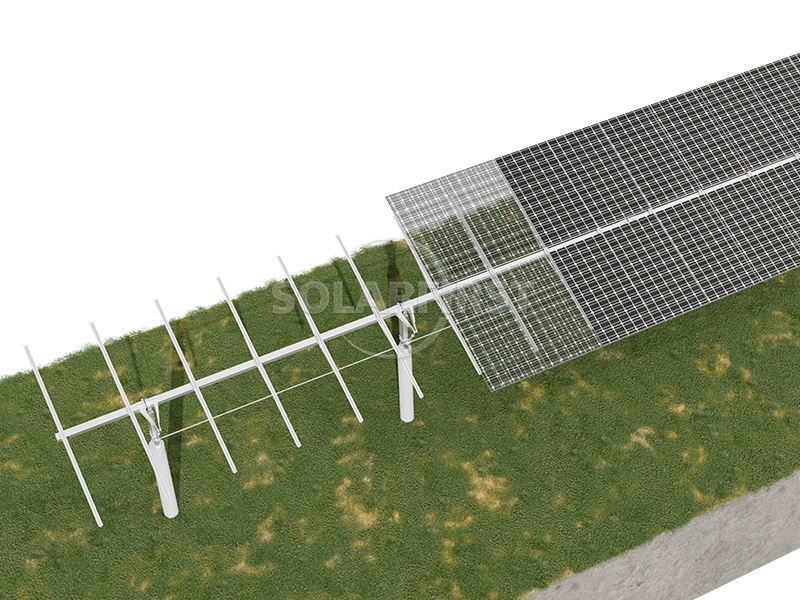

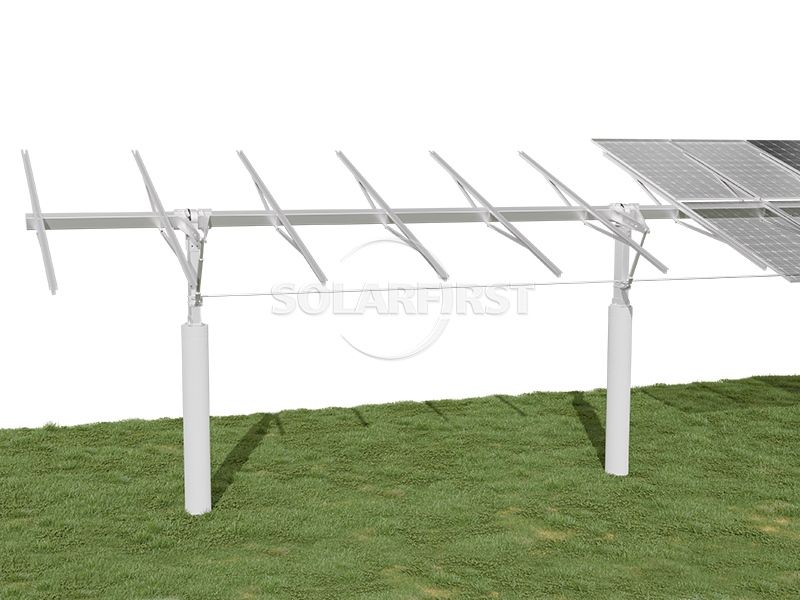

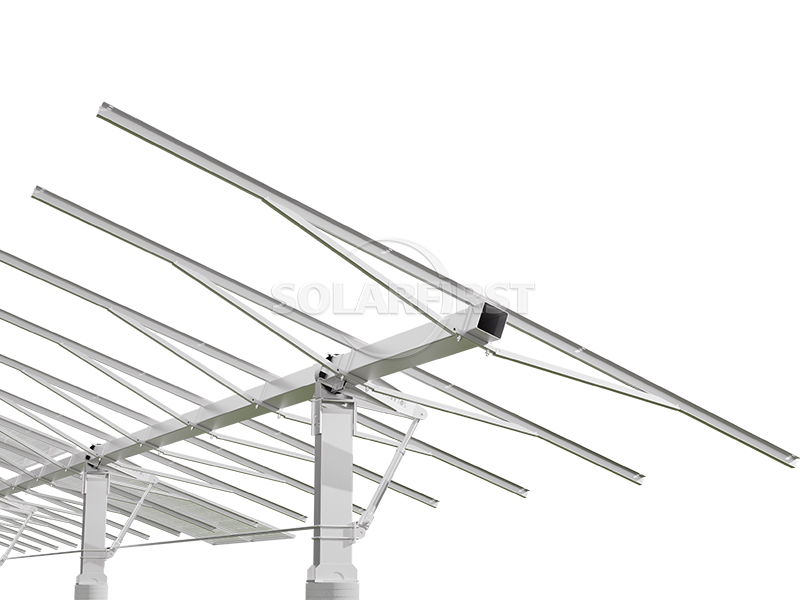

본 제품은 고정식 지지대의 안정성과 수동식 추적 시스템의 유연성을 결합한 새로운 유형의 태양광 지중 설치 시스템입니다. 핵심 설계는 수평 회전 베어링과 수동 크랭크 구동 메커니즘의 정밀한 조합에 있으며, 이를 통해 수동 크랭크 핸들을 이용하여 전체 태양광 어레이의 경사각을 빠르고 균일하게 동기적으로 조정할 수 있습니다. 이 장비는 외부 전원 공급 장치가 필요 없으며 즉시 설치 및 사용이 가능합니다. 다양한 분산형 태양광 발전소 및 농업용 태양광 보완 프로젝트에 이상적인 균형 솔루션을 제공하여 높은 발전 효율을 달성할 수 있습니다.

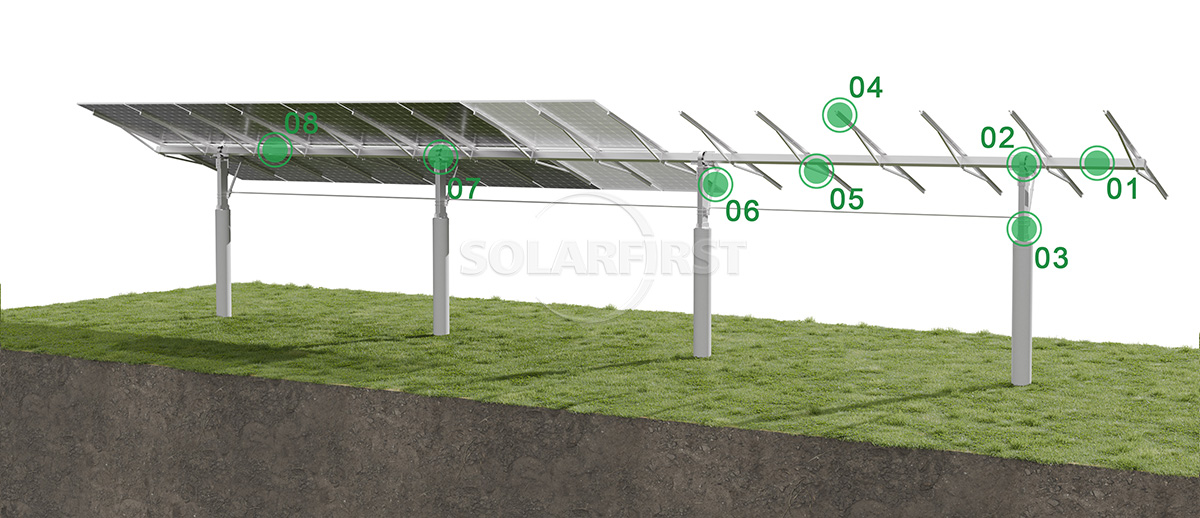

제품 구성 요소

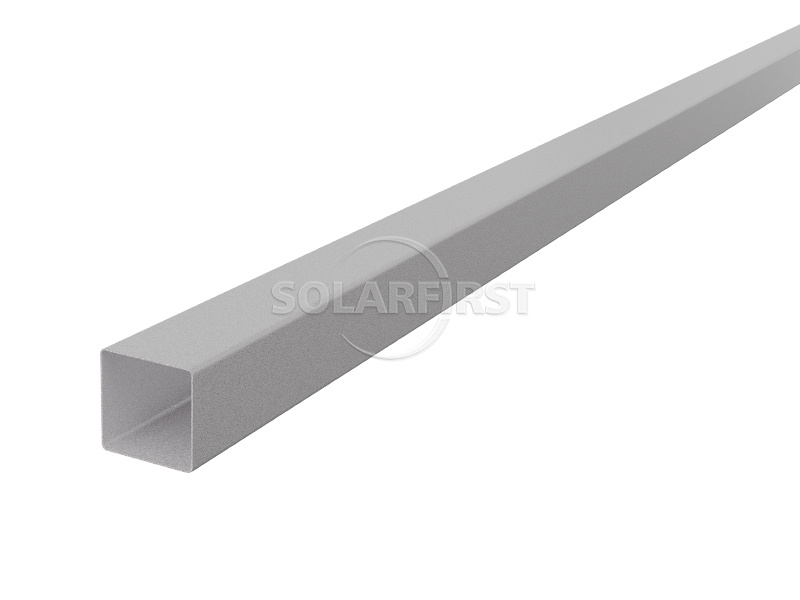

01 토크 튜브

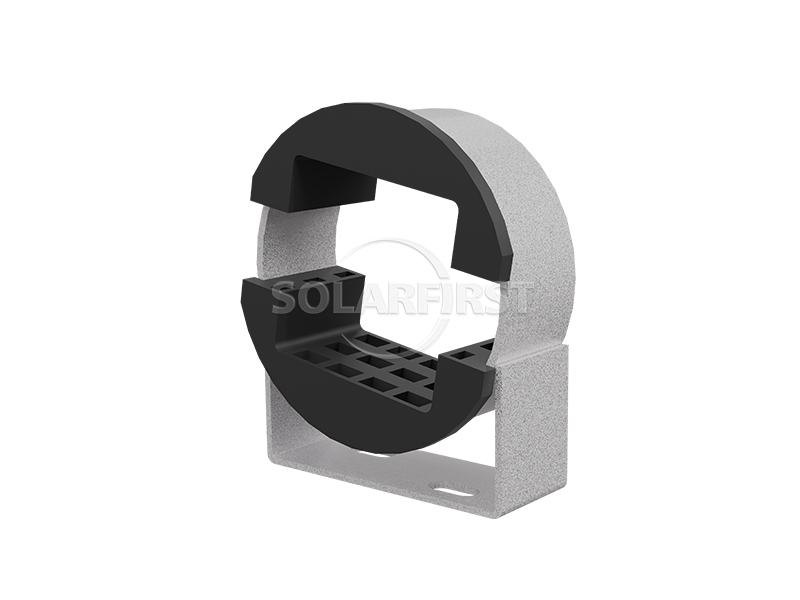

02 베어링 베이스

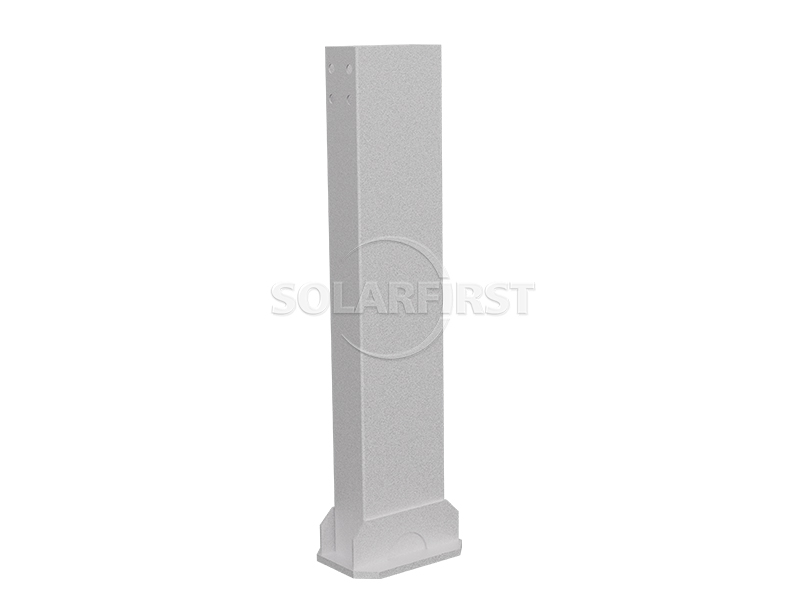

03 컬럼

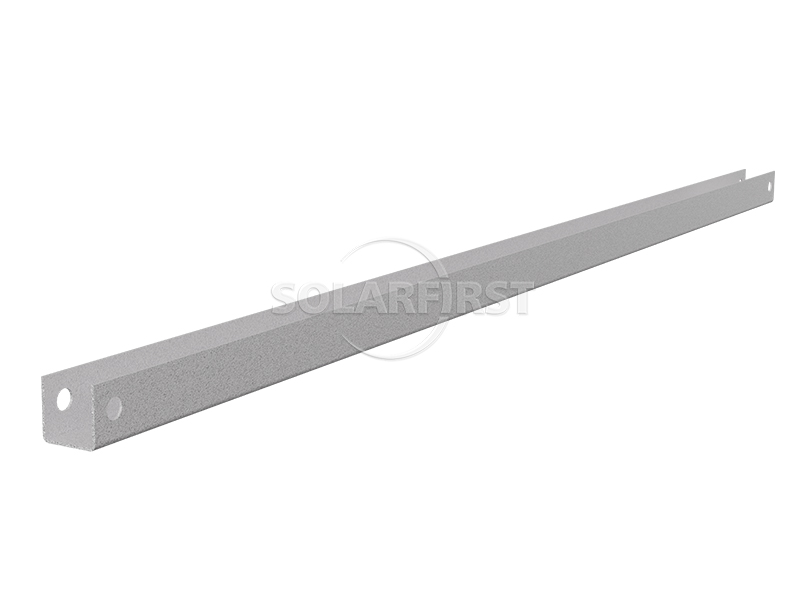

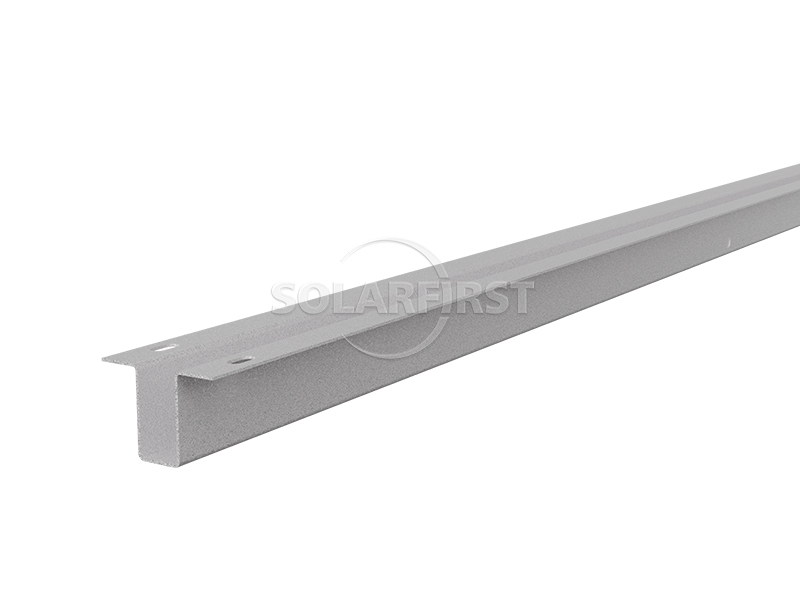

04 퍼린
05 빔

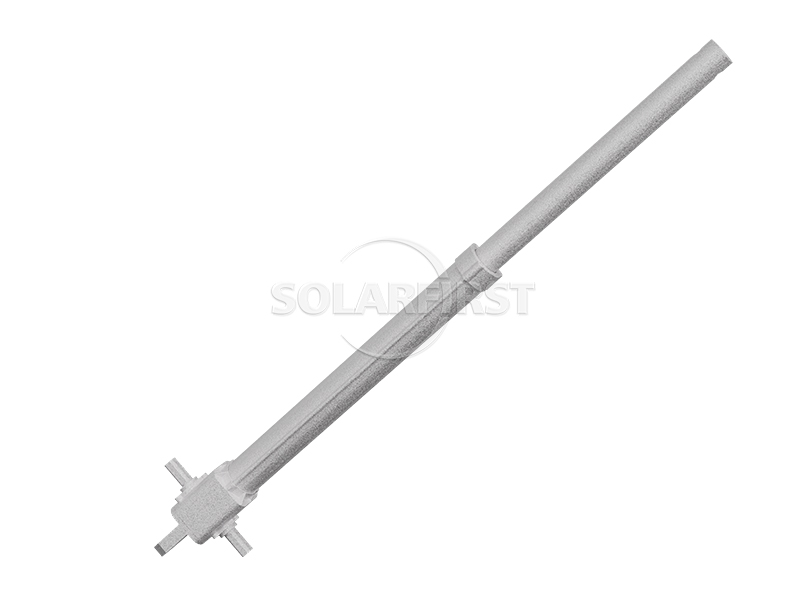

06 피스톤
07 후프

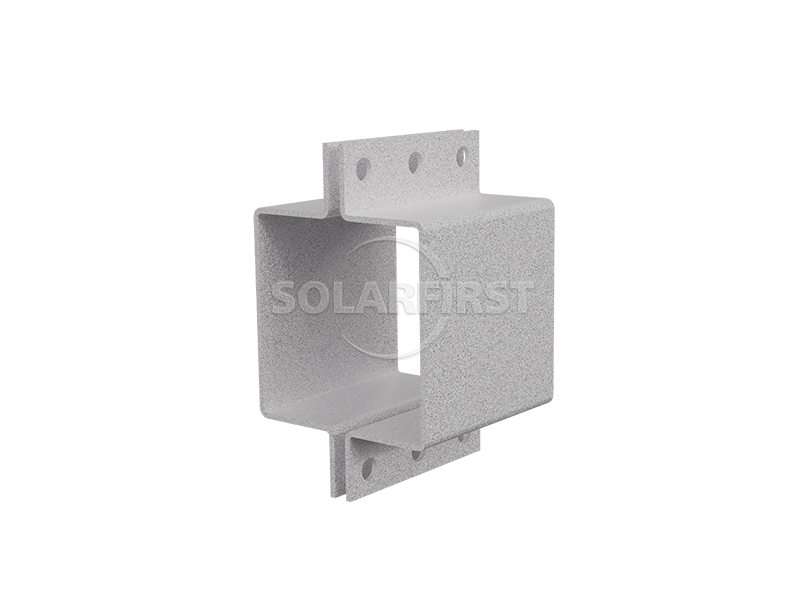

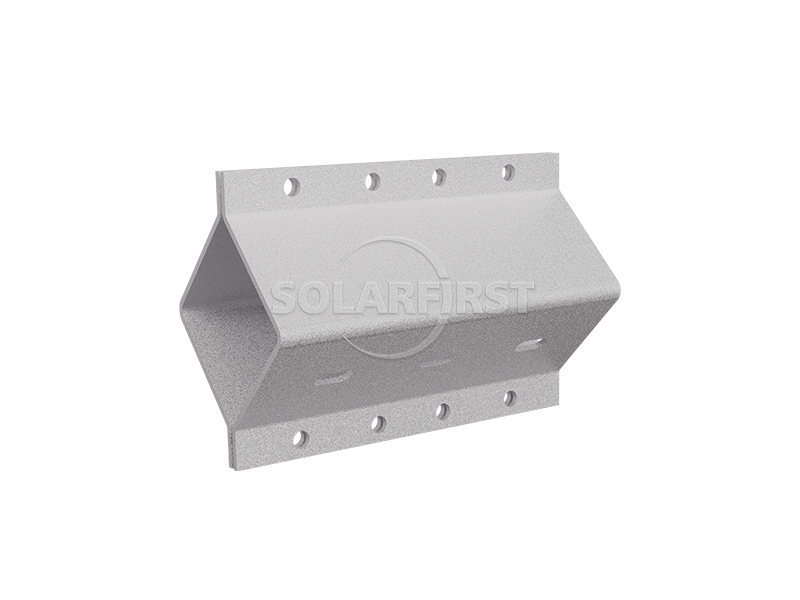

08 커넥터
이점
▶ 연간 발전량의 상당한 증가:
고정식 지지대와 비교하여 분기별(춘분, 하지, 추분, 동지)로 경사각을 수동으로 조정함으로써 연간 등가 활용 시간을 크게 늘릴 수 있으며 투자 회수 기간을 크게 단축할 수 있습니다.
▶ 전기료 제로, 유지보수 불필요:
순수 기계식 구동 구조를 채택하여 전원 공급 중단 시 추적 기능 마비 문제를 방지합니다. 모터나 전자 제어 장치가 없어 후기 단계에서 유지 보수가 거의 필요 없으며, 특히 열악한 옥외 환경에 적합합니다.
▶ 최적의 비용 대비 성능:
이 제품은 고가의 "이중축/평면 단축 추적 프레임"의 조정 이득과 "일반 고정 프레임"의 저렴한 가격이라는 장점을 결합하여 최저 비용으로 최대의 발전 효과를 얻을 수 있는 최적의 선택 중 하나입니다.
매개변수
| 설치 | 지면 |
| 조정 방법 | 순수 기계식 수동 레버 변속기 |
| 기울기 각도 | 0° ~ 50° (햇빛의 높이 각도에 따라 조절 가능) |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| 재료 | 양극 산화 알루미늄 AL6005-T5, 용융 아연 도금 강판, 아연 도금 마그네슘 알루미늄 강판, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
| 설계 수명 | 25~30세 |
적용 가능한 시나리오
▪ 태양광 및 풍력 발전 통합 프로젝트 / 양식장 및 태양광 발전 통합 프로젝트:
지지 구조물과 지면 사이의 거리는 아래 작물이 정상적인 햇빛을 받고 제대로 자랄 수 있도록 충분하며, 수동으로 조정해도 식물 뿌리에 손상을 주지 않습니다.
▪ 소형 및 중형 산업 및 상업용 옥상 및 지상 발전소:
프로젝트 소유주들은 전력 생산 수익에 매우 민감하며, 극히 낮은 한계 비용으로 태양광 발전 시스템의 전반적인 발전 효율을 향상시키기를 희망합니다.
▪ 전기가 없고 독립적인 전력 공급 시스템이 없는 외딴 지역:
복잡한 전력망을 구축하거나 값비싼 전기 구동 장비를 설치할 필요가 없습니다. 수동으로 태양광 패널의 경사각을 조절할 수 있습니다.
▪ 계절별 농업용 온실의 꼭대기:
작물 종류에 따른 빛과 그늘 요구량에 따라 온실 지붕에 설치된 태양광 패널의 투명 부분과 덮인 부분의 비율을 유연하게 조절할 수 있습니다.
요약
이 시스템은 순수 기계식 구동 방식을 기반으로 하는 혁신적인 태양광 지중 설치 시스템입니다. 핵심 설계는 상부 스러스트 회전 베어링과 수동 레버 구동 메커니즘의 독창적인 통합에 있으며, 기존 고정 지지대의 나사 분해 및 조립 과정의 번거로움을 없애고 외부 전원 공급 장치가 필요 없도록 했습니다. 작업자는 레버를 수동으로 돌리는 것만으로 전체 태양광 패널 열의 경사각을 0°에서 50° 범위 내에서 동시에 조절할 수 있어 계절별 태양 복사각에 정확하게 맞출 수 있습니다. 구조적으로는 Q235B/Q355B 고강도 합금강을 사용하고 용융 아연 도금 및 장기 부식 방지 처리를 통해 25년 이상의 설계 수명과 뛰어난 내풍성 및 내설 하중 지지력을 확보했습니다.
실제 적용에서 이 지지 구조는 "전기료 제로, 유지보수 비용 거의 제로"라는 탁월한 장점을 자랑하며, 농업 및 태양광 복합 발전, 전기가 공급되지 않는 외딴 지역, 중소형 지상 발전소 등 다양한 시나리오에 완벽하게 적합합니다. 전기 추적 시스템이 고장으로 인해 작동을 멈추는 문제점을 근본적으로 해결하고, 간단한 계절 조정만으로 일반 고정 지지대 대비 연간 발전량을 크게 늘려 투자 회수 기간을 대폭 단축할 수 있습니다. 종합적으로, "고정 지지대의 합리적인 가격"으로 "전기식 지지대에 버금가는 발전량 증대"를 달성하여 경제적 효율성, 신뢰성, 실용성을 모두 갖춘 가장 비용 효율적이고 고품질의 태양광 설치 솔루션입니다.
