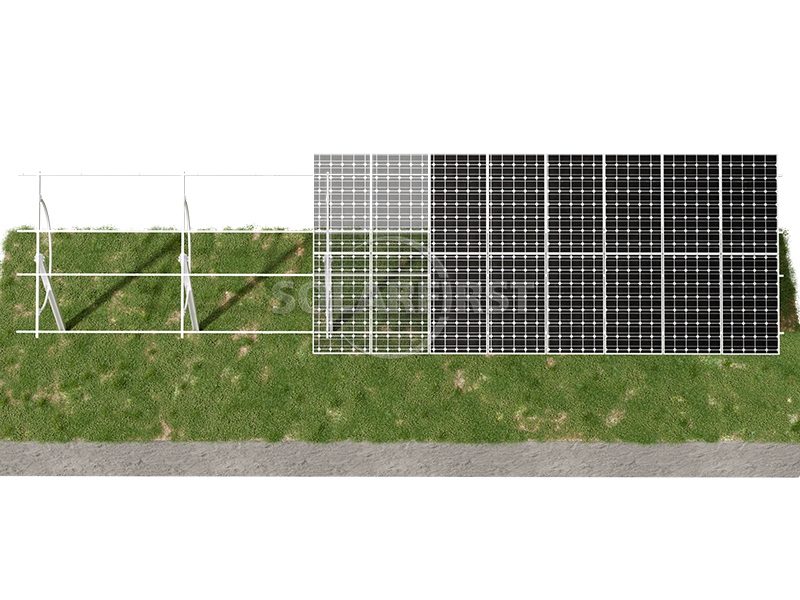

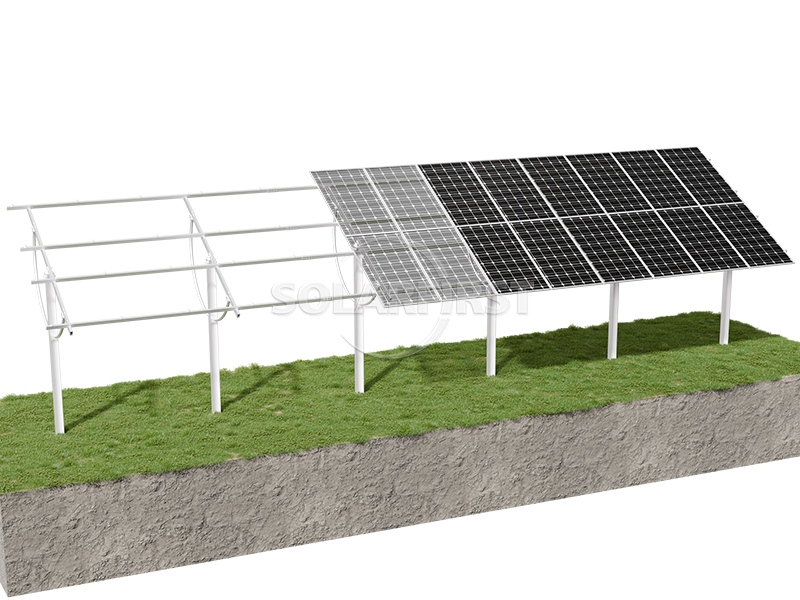

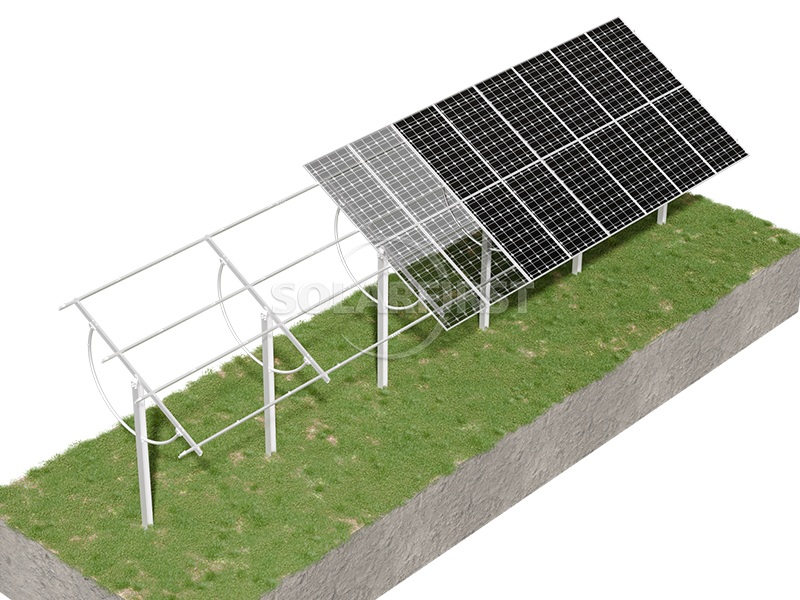

아치형 당김봉식 수동 경사 조절식 지상 태양광 지지 구조물은 아치형 당김봉 메커니즘을 통해 남북 방향으로 0°~40°까지 수동으로 경사각을 조절할 수 있습니다. 동력 구동 장치가 필요 없어 한 사람이 조작할 수 있으며, 고정식 지지대와 비슷한 가격으로 계절에 따라 경사각을 조절하여 발전량을 3%~10%까지 향상시킬 수 있습니다. 본체는 고강도 아연 도금 강판으로 제작되어 내식성과 내구성이 뛰어나며, 대규모 지상 발전소에 적합하고 주요 태양광 모듈과 호환됩니다. 경제성과 발전 효율의 균형을 맞춘 신뢰할 수 있는 솔루션입니다.
색상 :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)인증 :
CE, TÜV, ISO9001, SGS재료 :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304제품 원산지 :
Tianjin, Fujian선적항 :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
제품 설명
아크형 당김봉식 수동 경사 조절식 지상 태양광 지지대는 고정식 지지대를 기반으로 개발된 혁신적인 지지 시스템입니다. 이 시스템은 단일 기둥 고정식 경사 지지대에 아크형 당김봉 조절 메커니즘을 도입하여 태양 계절 각도 변화에 따라 태양광 모듈을 남북 방향으로 수동으로 조절할 수 있도록 합니다. 이를 통해 태양광 모듈 표면에 수직으로 입사하는 태양 복사량을 증가시켜 발전소의 발전 효율을 크게 향상시킵니다.
기존의 고정식 지지대와 달리, 본 제품은 모터 구동이 필요하지 않습니다. 수동 조작으로 각도를 유연하게 조절할 수 있어 시스템 안정성을 확보하는 동시에 장비 비용 및 유지보수 비용을 크게 절감할 수 있습니다. 고가의 추적식 지지대와 비교했을 때, 본 제품은 구조가 간단하고 신뢰성이 높으며 토지 이용률이 우수합니다. 고정식 지지대와 추적식 지지대의 장점을 결합한 비용 효율적인 솔루션입니다.

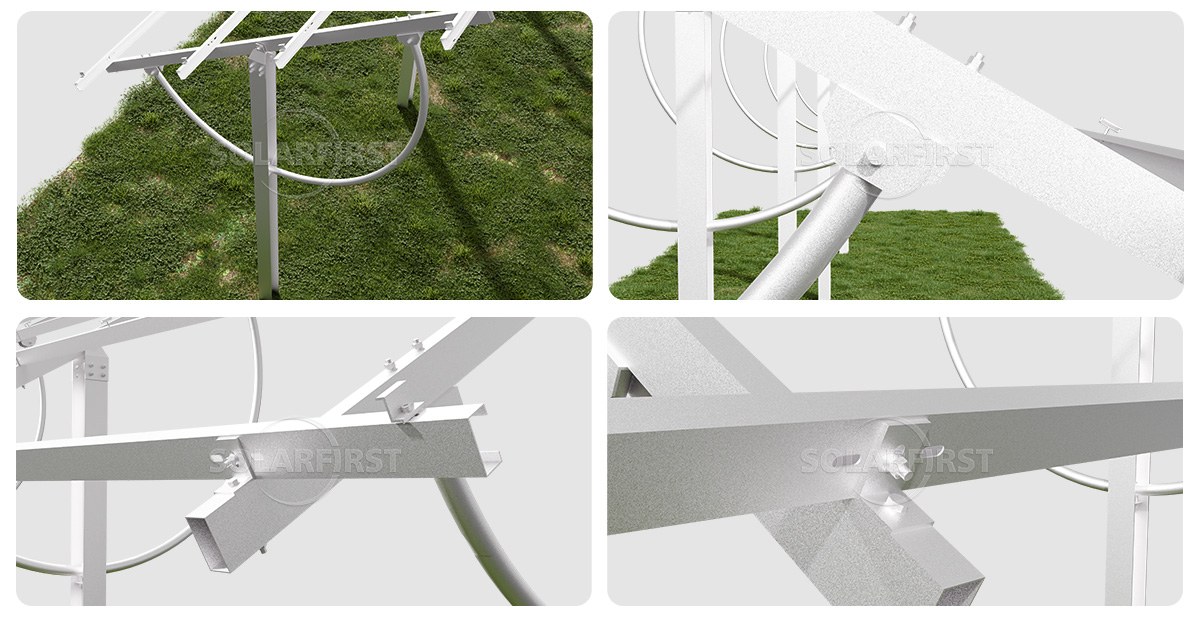

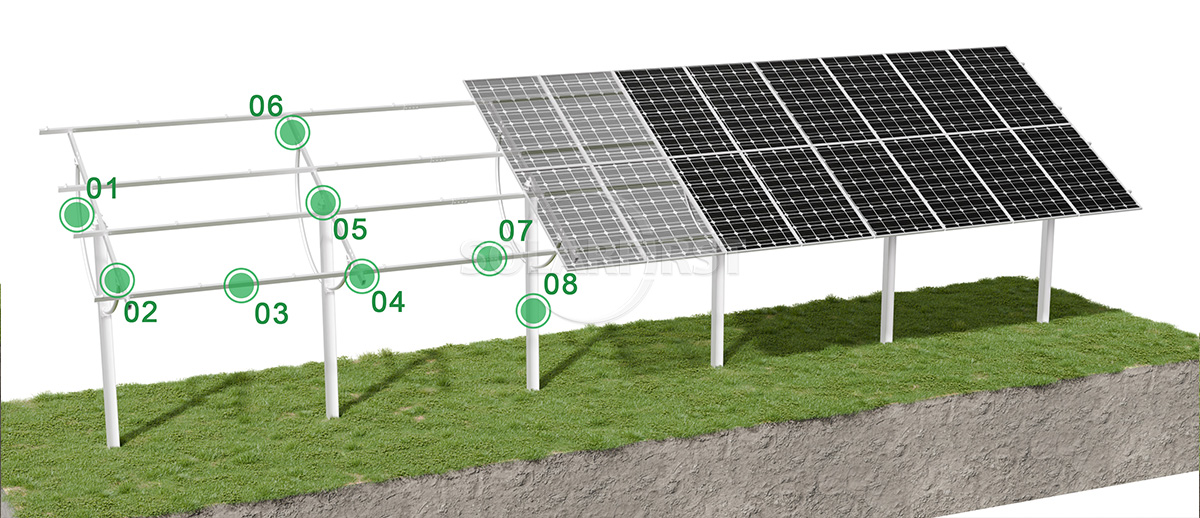

제품 구성 요소

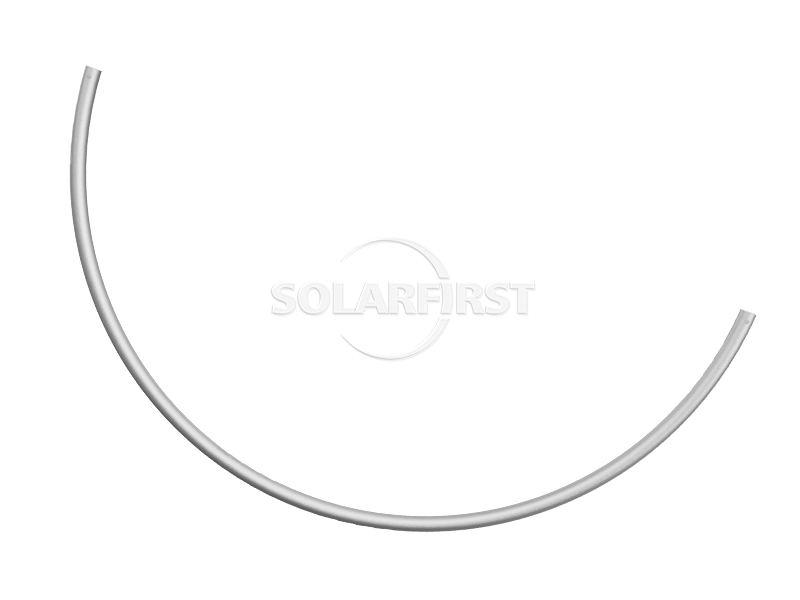

01 아크형 인장봉

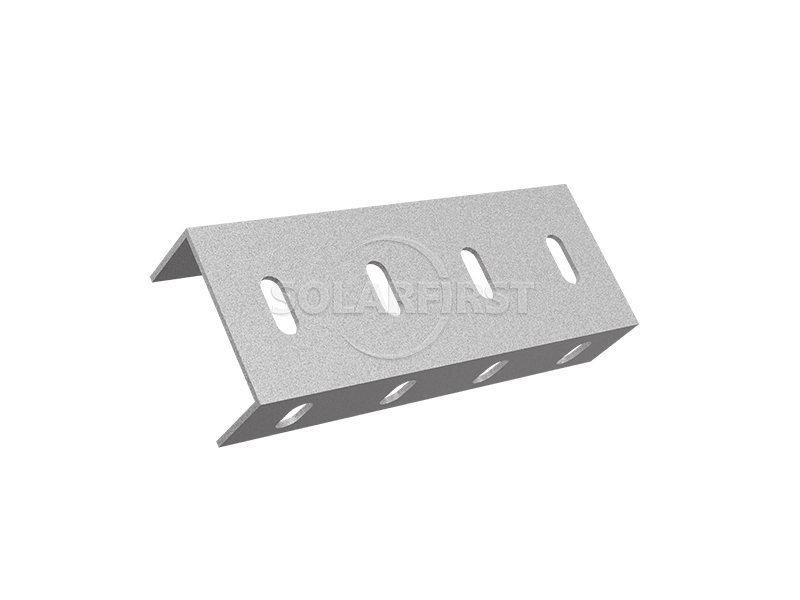

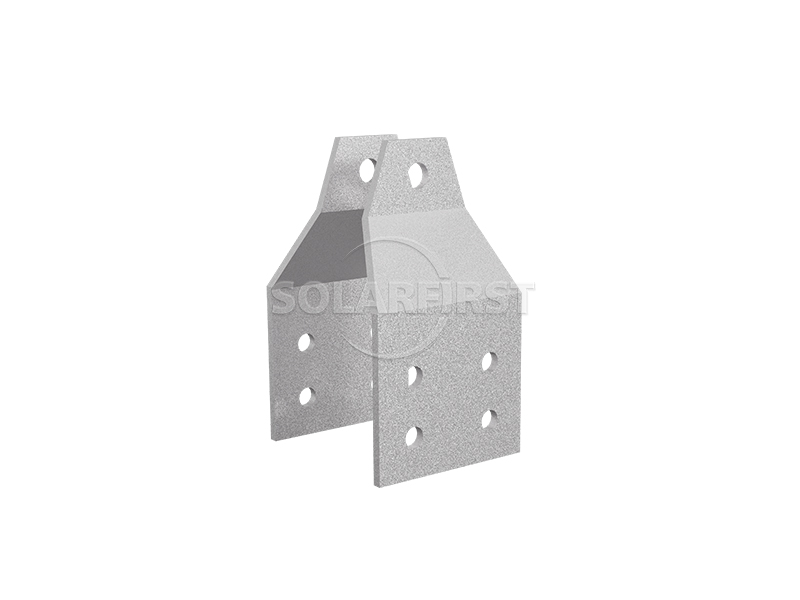

02 삼각형 커넥터

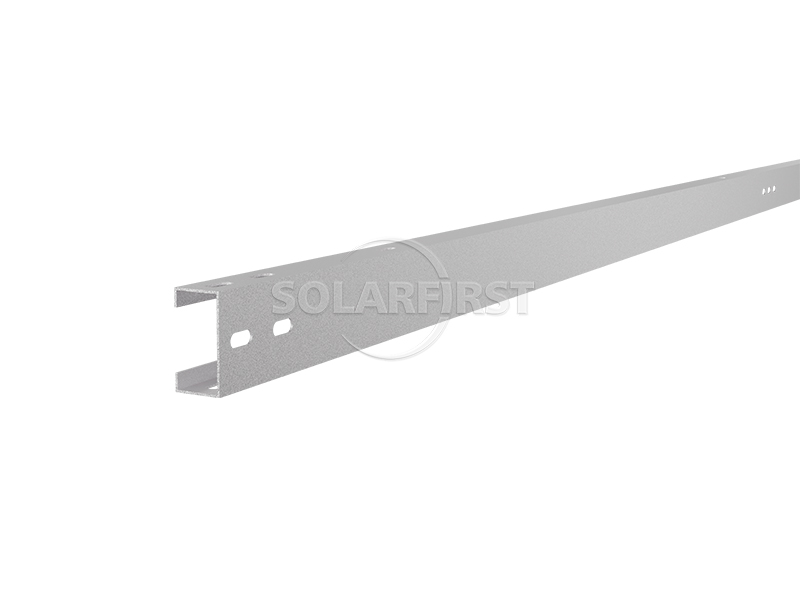

03 퍼린
04 서까래 지지대

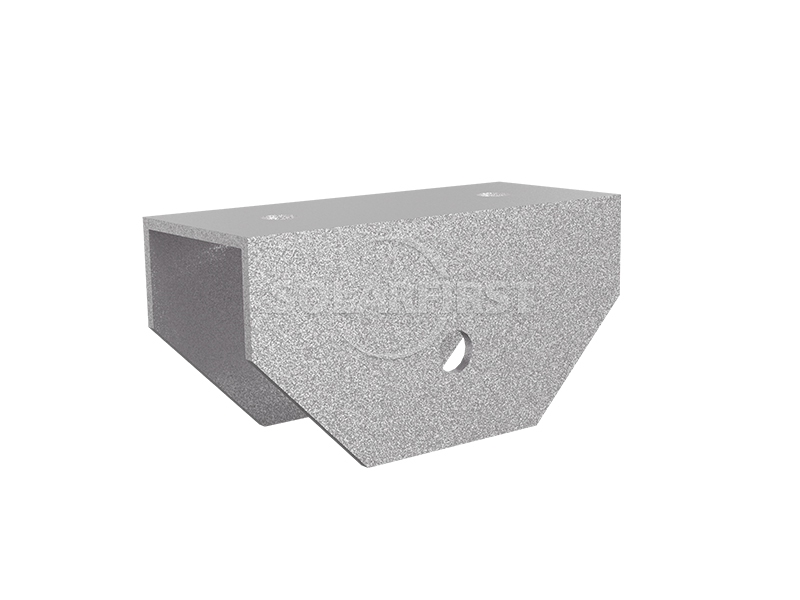

05 빔 커넥터

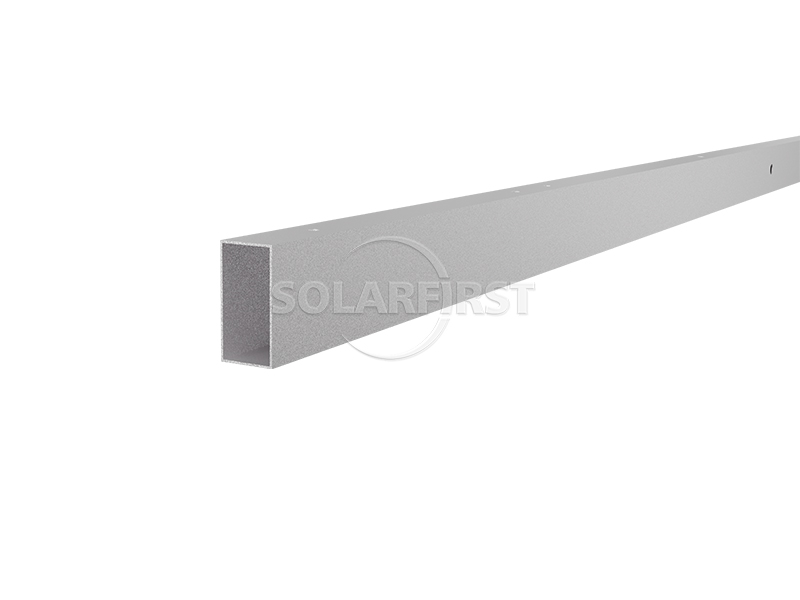

06 빔

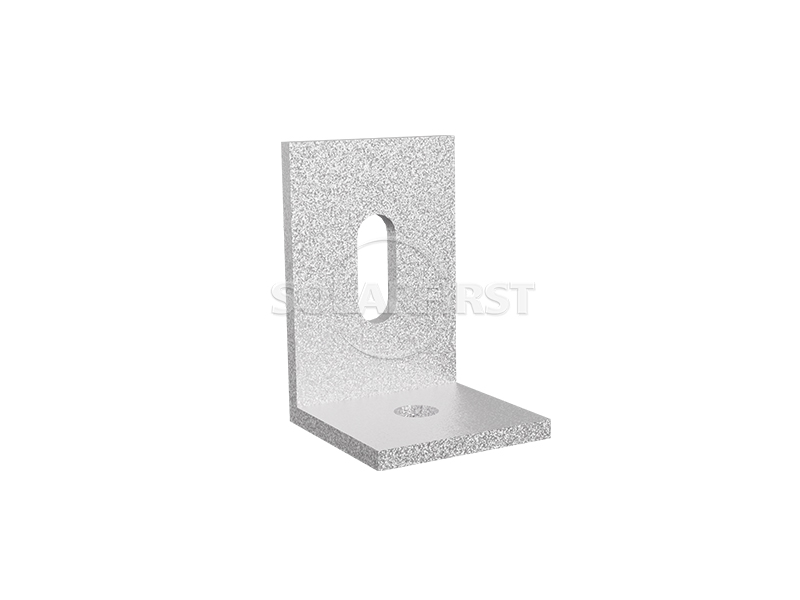

07 퍼린 커넥터

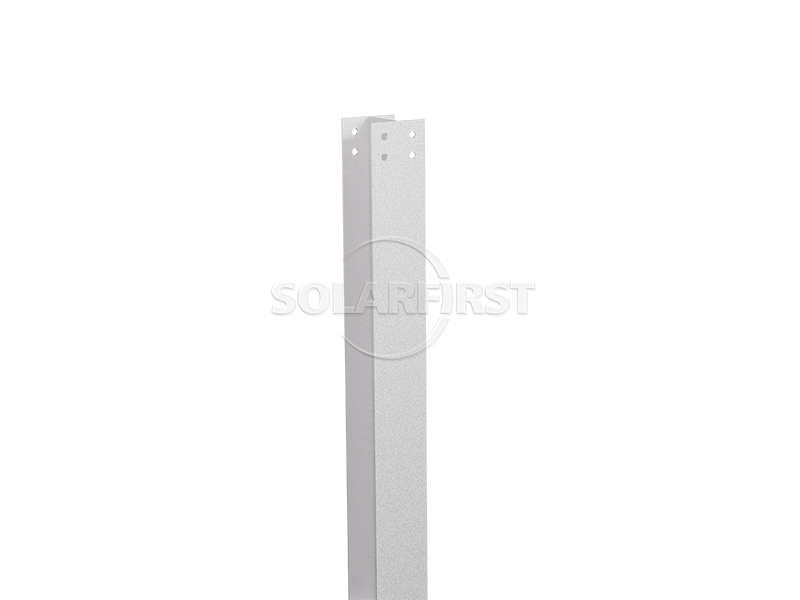

08 컬럼
이점
▶ 아치형 당김봉 조절 구조는 조작이 간편합니다.

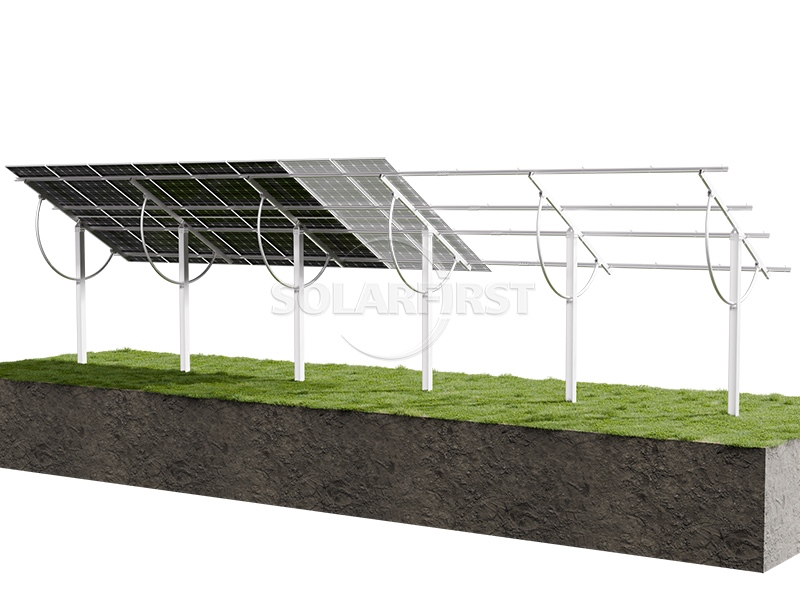

본 제품은 원형 아크형 당김봉을 핵심 조정 메커니즘으로 사용합니다. 아크형 당김봉에 여러 개의 위치 고정 구멍을 만들고 기둥의 고정 핀과 연동하여 태양광 패널 지지대의 각도를 정밀하게 고정합니다. 조정 과정에서 핀을 빼낸 후 당김봉을 원하는 각도(0°~40° 범위 내 임의의 위치)로 밀어 넣고 핀을 다시 삽입하면 조정이 완료됩니다. 이러한 구조 설계 덕분에 수동 조작이 매우 편리하고 안전하며, 두 사람만으로도 전체 태양광 패널 어레이의 각도 조정을 완료할 수 있습니다.
▶ 고강도 소재로 내구성이 뛰어나고 부식에 강합니다.
주요 구성 요소는 Q235B 탄소강으로 제작되었으며, 표면은 용융 아연 도금 또는 알루미늄-마그네슘 아연 도금 처리되었습니다. 이 공정을 통해 탁월한 내식성을 확보하여 녹 및 노화를 효과적으로 방지합니다. 지지대는 높은 경도와 우수한 안정성을 갖추고 있어 변형이나 균열 발생 가능성이 낮고 수명이 깁니다. 체결 부품은 아연-니켈 합금 또는 SUS304 스테인리스강으로 제작되어 연결부의 장기적인 신뢰성을 보장합니다.
▶ 구조 최적화 설계 및 효율적인 설치
이 시스템은 구성 요소가 적고 연결이 간편한 간단한 구조를 가지고 있습니다. 주요 구성 요소는 공장에서 사전 제작되며, 현장에서는 조립 및 연결에 필요한 고정 장치만 있으면 설치가 완료됩니다. 기초 공사 또한 사전 제작이 가능하여 현장 시공 기간을 더욱 단축할 수 있습니다. 각 배열에는 소수의 기둥만 필요하므로 기초 공사 및 설치 비용을 효과적으로 절감할 수 있습니다.
▶ 발전 효율이 크게 향상되었습니다.
고정 설치 시스템과 비교하여 계절에 따른 경사각 조정을 통해 발전량을 3%에서 10%까지 증가시킬 수 있습니다. 사용자는 프로젝트 위치의 경도와 위도, 그리고 천문학적 조건을 고려하여 0°에서 40° 범위 내에서 최적의 경사각을 선택함으로써 광자원을 최대한 활용할 수 있습니다.
▶ 낮은 유지비용
모터나 컨트롤러 같은 전기 구동 장치가 필요 없는 순수 수동 작동 방식이라 전기 제어로 인한 기계적 고장 가능성이 없고 유지 보수 비용이 매우 저렴합니다. 아크 풀 로드 구조는 기존 스크류 잭 방식 지지대의 나사 및 스크류 슬리브 마모 문제를 방지하며, 각도 고정 메커니즘 또한 안정적입니다.
매개변수
| 설치 | 지면 |
| 조정 방법 | 순수 기계식 수동 레버 변속기 |
| 기울기 각도 | 0° ~ 40° (햇빛의 높이 각도에 따라 조절 가능) |
| 풍하중 | 최대 60m/s |
| 적설량 | 1.4kn/m² |
| 표준 | GB50009-2012, EN1990:2002, ASCE7-05, AS/NZS1170, JIS C8955:2017,GB50017-2017 |
| 재료 | 양극 산화 알루미늄 AL6005-T5, 용융 아연 도금 강판, 아연 도금 마그네슘 알루미늄 강판, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
| 설계 수명 | 25~30세 |
적용 가능한 시나리오
▪ 대규모 지상형 태양광 발전소:
본 제품은 대규모 상업용 및 공공 발전소용으로 특별히 설계되었으며, 평야, 구릉, 산악 지대 등 다양한 지형에 폭넓게 적용 가능합니다. 유연한 설계와 수동 조절 기능을 통해 다양한 지역 및 기후 조건에서 발전 효율을 극대화할 수 있습니다.
▪ 계절 조정 수요 시나리오:
계절 변화에 따라 구성 요소의 경사각을 조정해야 하는 프로젝트에 적용 가능합니다. 1년에 2회 또는 4회 조정할 수 있습니다. 저위도 지역에서는 태양 고도각이 큰 계절에 대비하여 작은 경사각(예: 0°~15°)으로 설정할 수 있습니다. 고위도 지역이나 눈이 많이 내리는 지역에서는 겨울철 일조량 확보 및 눈사태 방지를 위해 큰 경사각(예: 30°~40°)으로 조정할 수 있습니다.
▪ 비용에 민감한 중대형 프로젝트의 경우:
모터나 제어기 같은 전기 장비가 필요하지 않습니다. 시스템 비용은 고정식 지지 구조물과 기본적으로 동일하지만, 발전 용량을 크게 늘릴 수 있습니다. 이는 투자 수익률 최적화를 목표로 하는 지상 발전소 프로젝트에 특히 적합합니다.
▪ 지형 적응성이 매우 중요한 프로젝트:
동서 방향 경사는 ±15° 이내로 조절 가능하며, 남북 방향 경사에는 제한이 없습니다. 따라서 불규칙한 지형에도 유연하게 배치하여 토지 이용 효율을 높일 수 있습니다.
요약
아크형 당김봉식 수동 경사 조절식 지상 태양광 지지대는 대규모 지상 발전소를 위해 특별히 설계된 혁신적인 지지 시스템입니다. 아크형 당김봉과 핀 위치 조정 메커니즘을 통해 남북 방향으로 0°~40° 범위 내에서 수동으로 경사를 조절할 수 있습니다. 모터 구동이 필요 없어 조작이 간편하며 (한 사람이 설치 가능), 고정식 지지대와 가격이 거의 동일하지만 계절 변화에 따라 광 수신 각도를 최적화하여 발전량을 3%~10% 향상시킬 수 있습니다. 지지대 본체는 Q235B 탄소강으로 제작되었으며 용융 아연 도금 또는 아연 도금 알루미늄-마그네슘 처리를 거쳐 견고하고 내구성이 뛰어나며 내식성이 우수합니다. 평지, 구릉, 산악 등 다양한 지형에 설치 가능하며, 주요 프레임/무프레임 구성 요소 및 수평/수직 설치 방식과 호환됩니다.
이 제품의 핵심 특징은 조정과 구조적 지지 기능을 통합한 "아치형 당김봉"에 있습니다. 이는 마모가 잦은 기존 나사식 조정 방식의 단점을 해결했을 뿐만 아니라 시스템 구조를 단순화하고 운영 및 유지 보수 비용을 크게 절감합니다. 동시에 복잡하고 고가의 추적 브래킷과 낮은 토지 이용률이라는 단점도 극복합니다. 초기 투자 대비 장기적인 수익률 측면에서 최적의 균형을 이루어 신뢰성, 경제성, 발전 효율을 모두 갖춘 이상적인 지상형 태양광 발전 솔루션을 제공합니다.
