본 제품은 주로 지상 설치형 태양광 발전소에 적합한 수평 단축 추적 지지 시스템입니다. 다점 구동 방식을 채택하여 구조물의 비틀림 저항력과 임계 풍속을 향상시켰습니다. 연속적인 굴곡과 불규칙한 지형에도 적응 가능하며, 최대 남북 경사 15%의 설치 조건을 충족합니다. 각 지지 기둥은 독립적으로 작동하여 모듈 간의 음영 발생을 방지함으로써 현장 시공 및 후속 운영·유지보수를 용이하게 합니다. 182mm 및 210mm 실리콘 웨이퍼 모듈과 호환되며, 지형 및 실시간 기상 정보를 기반으로 추적 각도를 최적화하여 복잡한 환경에서도 더 나은 발전 효율을 달성할 수 있습니다.
제품 설명
D+ 시리즈는 수평 단축 추적 기술을 채택하여 ±45°의 추적 범위를 제공하며, 1000V 및 1500V 전압 레벨을 모두 지원합니다. 구동 방식은 회전 구동 또는 선형 액추에이터를 사용할 수 있으며, 기초 유형으로는 PHC 파이프 파일, 현장 타설 콘크리트 파일, 강재 파일 등을 지원합니다. 구조 설계 측면에서, 이 시스템은 단일 구동점에서 다중 구동점으로 업그레이드하여 힘의 경로를 분산시키고 단일 지점 파손 위험을 상당 부분 줄였습니다. 각 지지 기둥에는 최대 120개의 구성 요소를 설치할 수 있으며(프로젝트에 따라 개수 조정 가능), 주요 구조 재료는 용융 아연 도금 Q235B/Q355B 강판 또는 아연-알루미늄-마그네슘 코팅 강판을 사용하고, 평균 코팅 두께가 65마이크로미터 이상이므로 일정 수준의 내식성을 제공합니다.
이 시스템은 1:1 독립 제어 장치를 갖추고 있어 각 지지 기둥의 작동 상태를 실시간으로 모니터링하고 이상 발생 시 고장 위치를 표시하여 신속한 문제 해결을 지원합니다. 지능형 추적 모듈은 지형 데이터와 실시간 기상 정보(일사량, 구름량 등)를 통합하여 현장 조명 변화에 맞춰 추적 각도를 동적으로 조정합니다. 전체 설계는 풍동 시험을 거쳤으며, 구조 설계는 다양한 풍하중 조건에 최적화되었습니다.

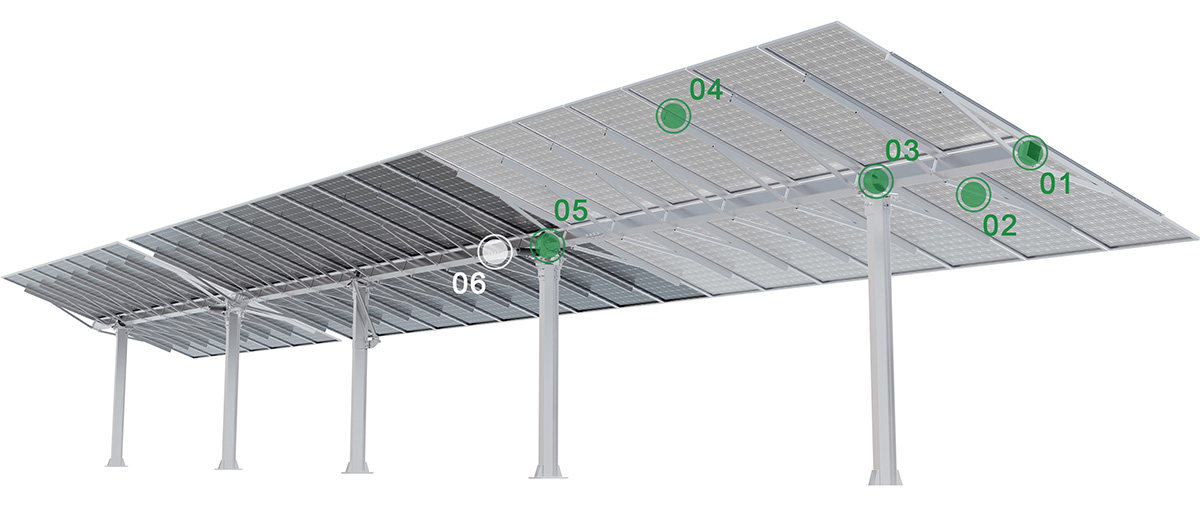

제품 구성 요소
이점
▶ 지형 적응성
지속적으로 굴곡지고 불규칙한 지형에 적응 가능하며, 15% 남북 경사 설계 요건을 충족하여 부지 평탄화 작업을 줄여줍니다.
▶ 향상된 안정성
단일 지점 구동 방식에서 다중 지점 구동 방식으로 업그레이드되어 시스템의 비틀림 저항이 향상되고 임계 풍속을 지원할 수 있게 되었습니다.
▶ 모듈 호환성
182mm 및 210mm 실리콘 웨이퍼 모듈 모두와 호환되므로 모듈 선택의 제약이 줄어듭니다.
▶ 접근성 우수함
각 열마다 독립적인 트랙 설계가 되어 있어 열 간 상호 방해가 없으므로 건설 차량과 유지 보수 인력의 접근이 용이합니다.
▶ 안전성과 신뢰성
일대일 독립 제어 기능을 갖춘 이 시스템은 각 지지대 열의 작동 상태를 실시간으로 모니터링하여 고장 지점을 신속하게 파악하고 발전 손실을 줄이는 데 도움을 줄 수 있습니다.
▶ 지능형 추적
다양한 지형과 실시간 기상 정보(일사량, 온도, 풍속 등)를 기반으로 추적 각도를 최적화하여 특정 조건에서 발전량을 향상시키는 데 도움을 줍니다.
▶ 디자인 합리성
풍동 시험을 통해 검증된 이 구조는 다양한 풍압 영역에 최적화되어 시스템의 전반적인 안정성을 향상시킵니다.
추적기 구조
| 추적 기술 | 수평 단축 트래커 |
| 시스템 전압 | 1000V/1500V |
| 추적 범위 | ±45%/±60° |
| 작동 풍속 | 18m/s (맞춤 설정 가능) |
| 최대 풍속 | 45m/s ASCE 7-10 (맞춤 설정 가능) |
| 트래커당 모듈 | 모듈 120개 이하 (맞춤 설정 가능) |
| 주요 재료 | 용융 아연 도금 Q235B/Q355B, 아연-알루미늄-마그네슘 코팅 강판 |
| 평균 코팅 두께 | >80μm |
| 구동 시스템 | 선형 액추에이터/선회 구동 장치 |
| 기초 유형 | PHC/현장 타설 말뚝/강철 말뚝 |
제어 시스템
| 제어 시스템 | MCU |
| 추적 모드 | 폐쇄 루프 시간 제어 + GPS |
| 추적 정확도 | <2° |
| 의사소통 | 무선(ZigBee, LoRa); 유선(RS485) |
| 분말 획득 | 외부 전원 공급/스트링 전원 공급/자체 전원 공급 |
| 야간 자동 수납 | 예 |
| 강풍 시 자동 수납 | 예 |
| 최적화된 백트래킹 | 예 |
| 보호 등급 | IP65 |
| 작동 온도 | -30°C~65°C |
| 풍력계 | 예 |
| 전력 소비량 | 하루 0.3kWh |
적용 가능한 시나리오
▪ 낮은 언덕과 완만한 경사지
▪ 물결 모양으로 굽이치는 산
▪ 골짜기/협곡이 잘 발달된 지역
▪ 계단식 테라스
중요 사항:
▪ 설치 전에 현장 지형에 대한 상세한 측정을 실시하여 경사 변화가 시스템 설계 범위(남북 방향 15% 이하) 내에 있는지 확인해야 합니다.
▪ 기초 공사에는 지질 보고서를 바탕으로 적절한 기초 유형(PHC, 현장 타설 말뚝 또는 철근 말뚝)을 선택하고 말뚝 위치 편차가 설치 요구 사항을 충족하는지 확인하는 것이 포함됩니다.
▪ 작동 풍속이 18m/s를 초과할 경우, 풍하중의 영향을 줄이기 위해 제어 시스템이 지지대를 보호 각도(예: 수평 또는 풍향 방향)로 회전시키는 것이 좋습니다.
▪ 최대 풍속 45m/s는 ASCE 7-10 표준에 따른 설계 값입니다. 실제 사용 시에는 해당 지역의 과거 기상 데이터를 기반으로 안전 여유를 고려하여 평가해야 합니다.
▪ 지지 기둥당 최대 120개의 부품은 참고용 상한선이며, 실제 개수는 현장 길이, 부품 무게 및 풍하중을 기준으로 검증 후 결정해야 합니다.
▪ 지능형 추적 알고리즘은 실시간 기상 데이터 소스(예: 일사량계, 기상 관측소)에 의존합니다. 시스템은 데이터 공급이 중단될 경우를 대비하여 (예: 천문학적 알고리즘 기반) 성능 저하 작동 모드를 갖추어야 합니다.
▪ 구동 메커니즘, 체결 부품 및 코팅 표면을 정기적으로 검사하고 이상이 발견되면 즉시 수리하십시오.
▪ 아연-알루미늄-마그네슘 코팅강의 경우, 특정 고습도 또는 고염화물 이온 환경에서의 장기 내식성은 아직 평가가 필요하며, 추가적인 보호 조치가 요구될 수 있습니다.
요약
본 수평 단축 추적 지원 시스템은 지상 설치형 태양광 발전소용으로 설계된 제품입니다. 주요 특징으로는 다점 구동, 15% 남북 경사면 적응성, 182/210 모듈 호환성, 독립적인 기둥 제어 및 실시간 모니터링 등이 있습니다. 풍동 시험과 구조 설계 최적화를 통해 다양한 지형 및 풍하중 조건에서도 일정 수준의 안정성을 확보했습니다. 지능형 추적 기능은 실시간 기상 정보를 활용하여 추적 각도를 최적화함으로써 발전 효율을 향상시킬 수 있습니다. 전반적으로 본 제품은 복잡한 지형과 높은 수준의 운영 및 유지보수, 안전성을 요구하는 중대형 태양광 발전 프로젝트에 적합합니다. 다만, 실제 풍속, 지질 조건, 모듈 구성에 따른 맞춤형 설계 및 검증이 필요합니다.

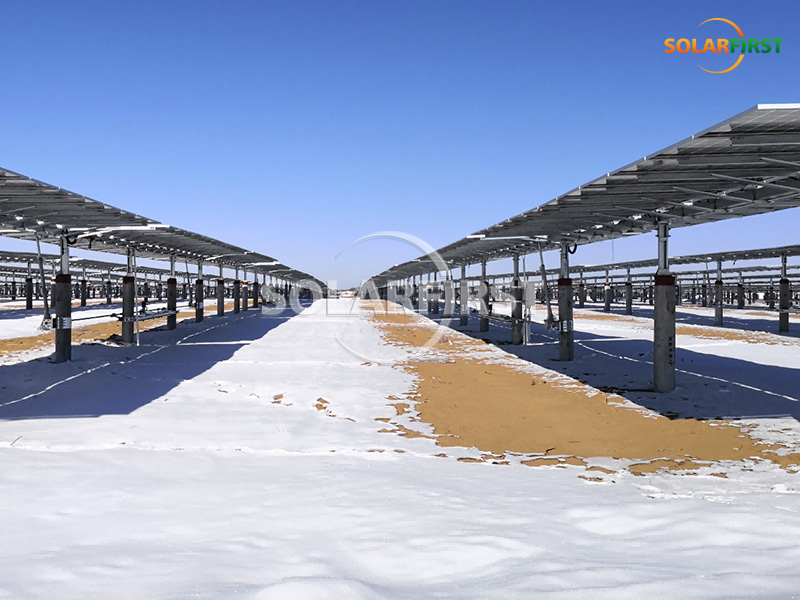

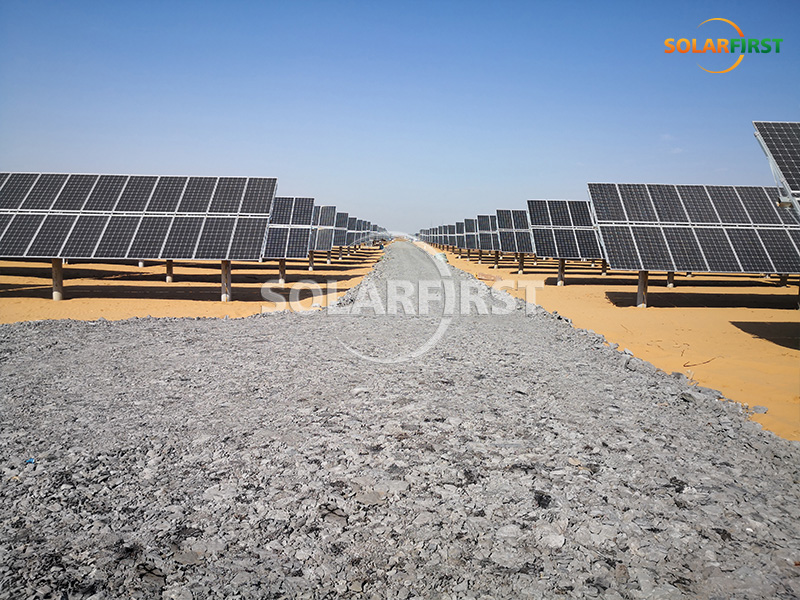

솔라 퍼스트 프로젝트 참고 자료
