TGW02 시리즈 부유식 태양광 시스템은 모듈식 부유 구조물을 사용하여 태양광 모듈을 지지하는 부유식 발전소 용도로 설계되었습니다. 이 시스템은 설치 효율성과 다양한 수환경에 대한 적응성을 균형 있게 고려하여 설계되었으며, 호수, 저수지, 광산 및 연안 지역 등 다양한 환경에 적합합니다. 유연한 연결 구조는 수면 변동이 구조물에 미치는 영향을 최소화하여 다양한 규모의 태양광 프로젝트에 실현 가능한 부유식 솔루션을 제공합니다.
제품 설명
TGW02 시리즈 부유식 태양광 발전 시스템은 각 모듈 아래에 위치한 메인 플로트를 기본 단위로 사용하여 부력을 비교적 균일하게 분산시킵니다. 유지보수 접근 채널은 최소 425mm의 폭으로 일상적인 점검을 위한 충분한 보행 공간을 제공합니다. 채널은 플라스틱 볼트로 연결되어 수위 변화 및 파도 교란에 유연하게 적응할 수 있습니다. 전기 케이블의 경우, 케이블 채널은 발전소 배치에 따라 남북 또는 동서 방향으로 유연하게 배치할 수 있습니다. 고정 시스템은 해안 말뚝 앵커, 콘크리트 블록 앵커, 수중 말뚝 앵커 등 다양한 방식을 지원하여 해당 해역의 지질 조건에 따라 선택할 수 있습니다.

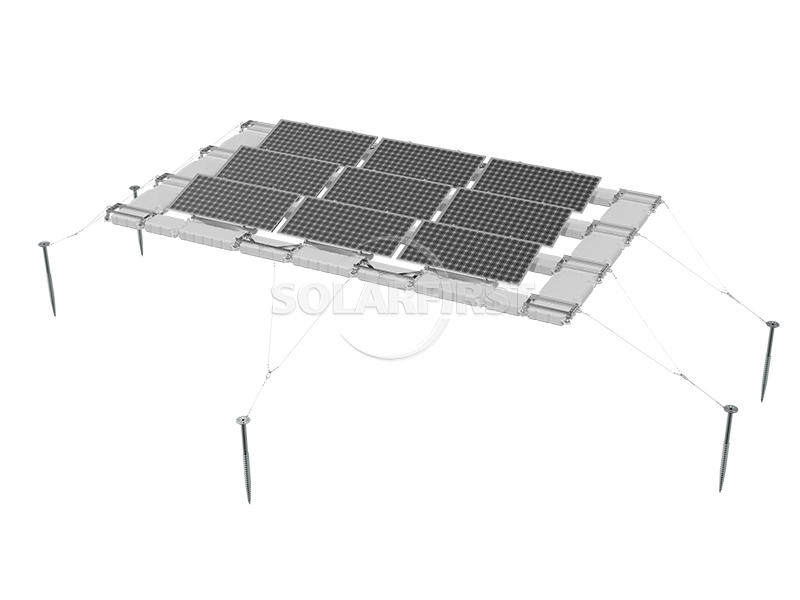

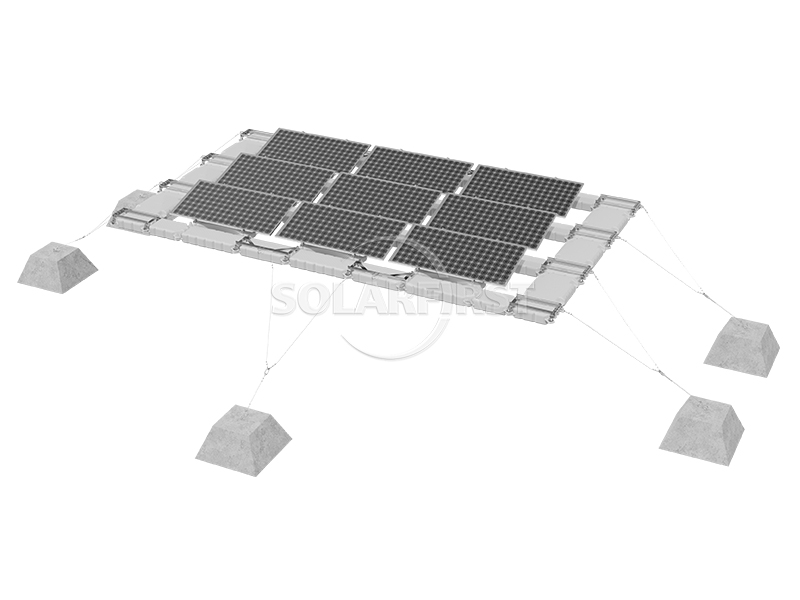

고정 시스템

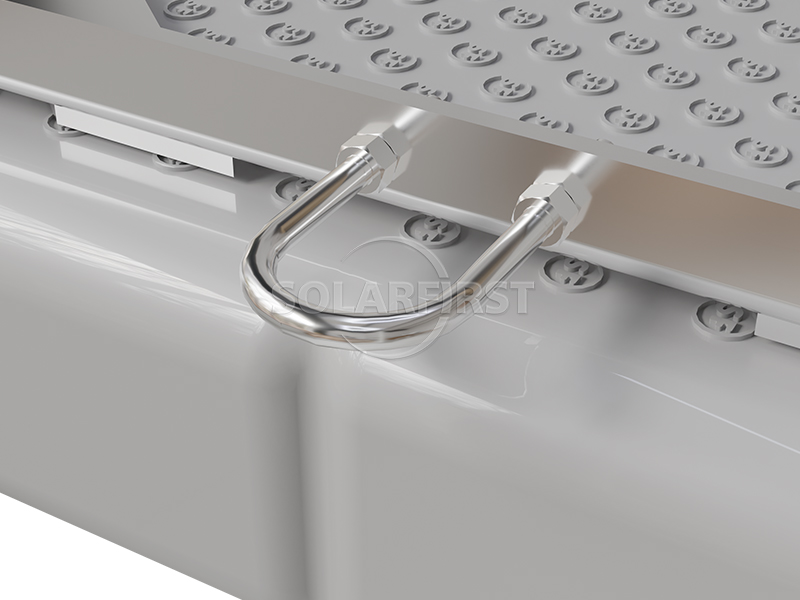

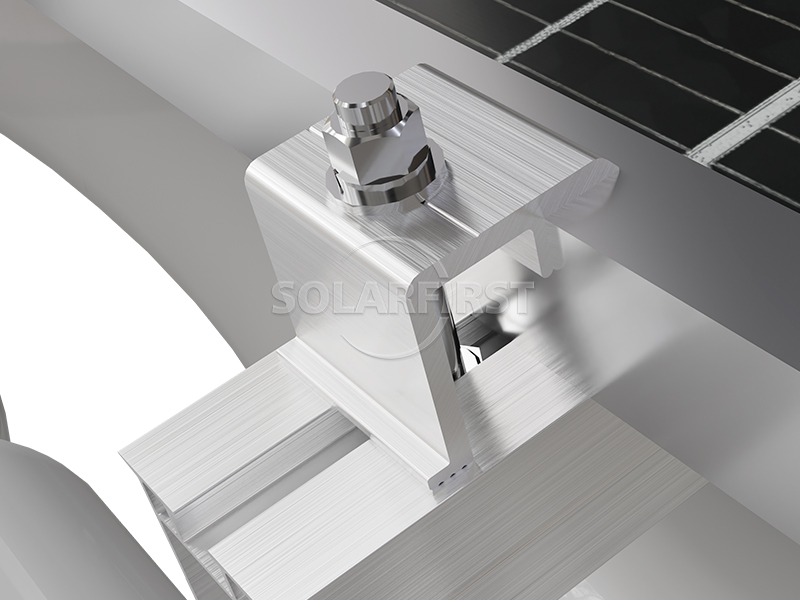

제품 구성 요소
이점
▪ 설치 효율성: 전면 및 후면 지지 구조 부품과 고정 볼트 수가 적어 상대적으로 간소화된 시공 공정이 가능합니다.
▪ 유연한 레이아웃: 조정 가능한 부품 간격은 다양한 위도에서의 각도 요구 사항을 충족하며, 자연 지형을 따라 배치할 수 있어 설치 밀도를 높일 수 있습니다.
▪ 안전한 이동: 유지보수 접근 폭이 425mm 이상이면 인력 통행에 기본적인 보호 기능을 제공합니다.

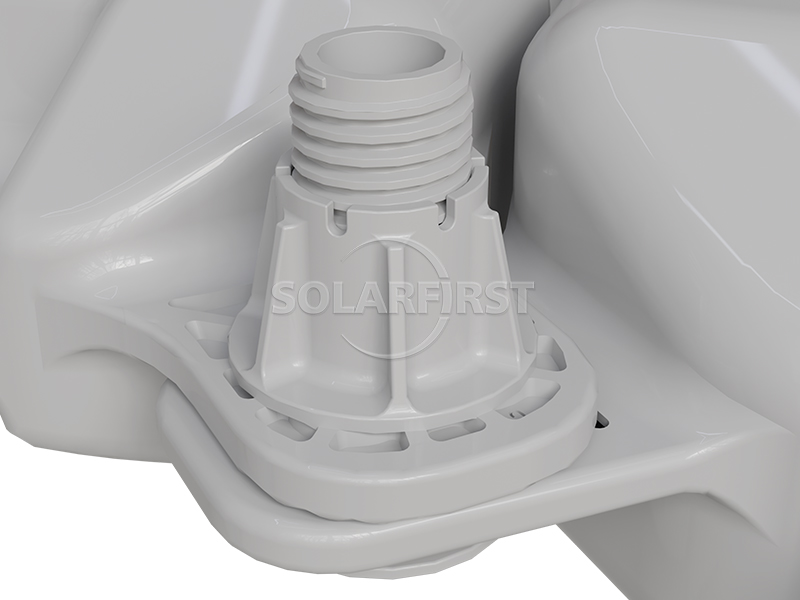

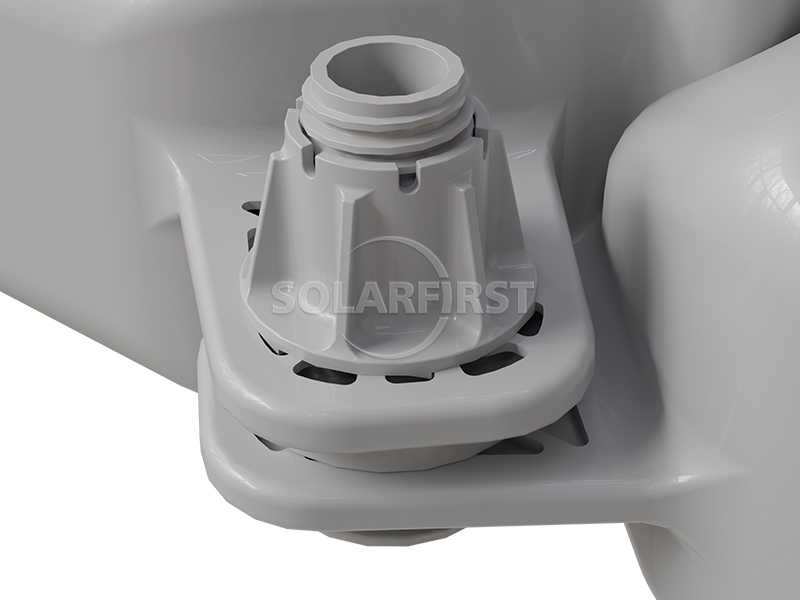

▪ 부동소수점 적응성: 플라스틱 볼트 연결부를 사용한 유연한 구조는 수면 변동에 따라 어느 정도 변형될 수 있어 견고한 손상 위험을 줄여줍니다.
▪ 부유체력 강화: SGS 테스트 결과, 풍속 42m/s 조건에서도 전체 구조물에 심각한 손상이나 변형이 발생하지 않아 일반적인 풍하중 요구 사항을 충족하는 것으로 나타났습니다.
▪ 편리한 케이블 연결: 케이블 배선 방향은 다양한 배치에 맞춰 남북 방향 또는 동서 방향으로 유연하게 선택할 수 있습니다.
▪ 다양한 고정 옵션: 다양한 수질 지질 조건에 맞춰 세 가지 고정 방식을 제공하여 프로젝트의 적응성을 높였습니다.
매개변수
| 설치 | 수면 |
| 앵커링 방법 | 육상 말뚝 앵커/수중 말뚝 앵커/콘크리트 블록 앵커 |
| 수면 파도 높이 | ≤0.5m |
| 표면 유량 | ≤0.5m/s |
| 풍하중 | 최대 60m/s |
| 적설량 | 0.5kn/m² |
| 기울기 각도 | 5°, 10°, 15° |
| 표준 | GB50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017 |
| 재료 | HDPE, 양극 산화 알루미늄 AL6005-T5, 스테인리스강 SUS304 |
| 보증 | 10년 보증 |
적용 가능한 시나리오
▪ 내륙 호수 및 저수지
▪ 양식 연못 (태양열-어업 보완형)
▪ 석탄 채굴 지반 침하 지역의 채굴 구덩이
▪ 폐수 처리장의 산화 연못
▪ 염알칼리성 토양 또는 염알칼리성 수역
▪ 연안 지역 (부식 상태를 평가해야 함)
중요 사항:
▪ 정박 방법은 수심, 해저 퇴적물, 유속 등의 특정 조건을 고려하여 전문가가 설계하고 선택해야 합니다.
▪ 연안 또는 염수 분무가 심한 환경에서 사용할 경우, 금속 연결 부품 및 볼트에 대한 부식 방지 조치를 추가적으로 평가하는 것이 좋습니다.
▪ 장기간 파도 작용으로 인한 플라스틱 볼트 연결부의 풀림 현상은 정기 점검 항목에 포함되어야 합니다.
▪ 부표 표면이 미끄러울 경우에도 필요한 미끄럼 방지 조치를 취해야 합니다.
▪ 구성 요소 간격 및 각도의 최종 설정은 프로젝트 현장의 실제 일사량 및 위도 조건을 고려하여 확인해야 합니다.
요약
이 부유식 시스템은 유연한 연결부를 갖춘 주 부유체를 핵심 구조로 사용하여 다양한 각도, 배치 및 고정 옵션을 제공하는 동시에 기본적인 부력과 인원 통행 폭을 확보합니다. 설치 과정이 비교적 간단하고 복잡한 수중 지형에도 적응 가능합니다. 제3자 기관의 검증을 거친 풍하중 용량을 통해 일반적인 풍속 지역에서의 적용 가능성을 입증했습니다. 전반적으로 이 시스템은 다양한 비극한 수중 환경에 적합하며 부유식 태양광 발전 프로젝트를 위한 신뢰할 수 있는 기술 솔루션으로 활용될 수 있습니다.

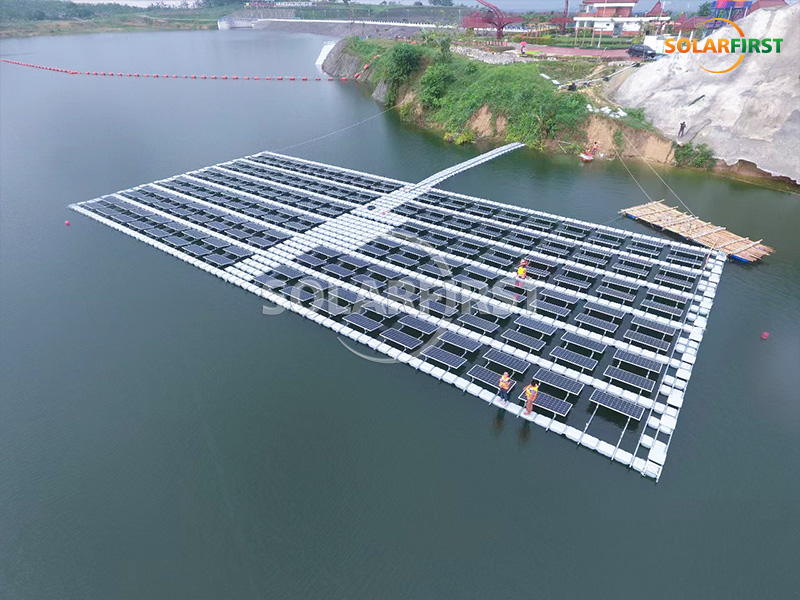

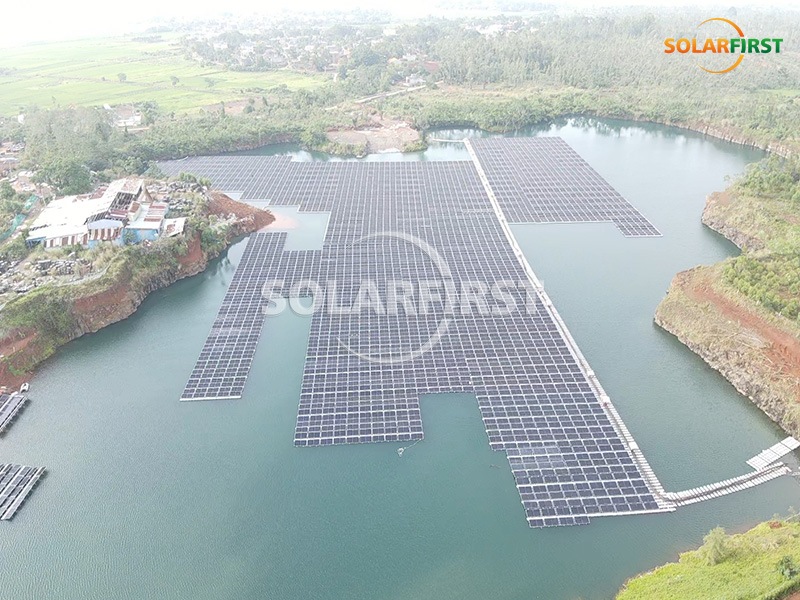

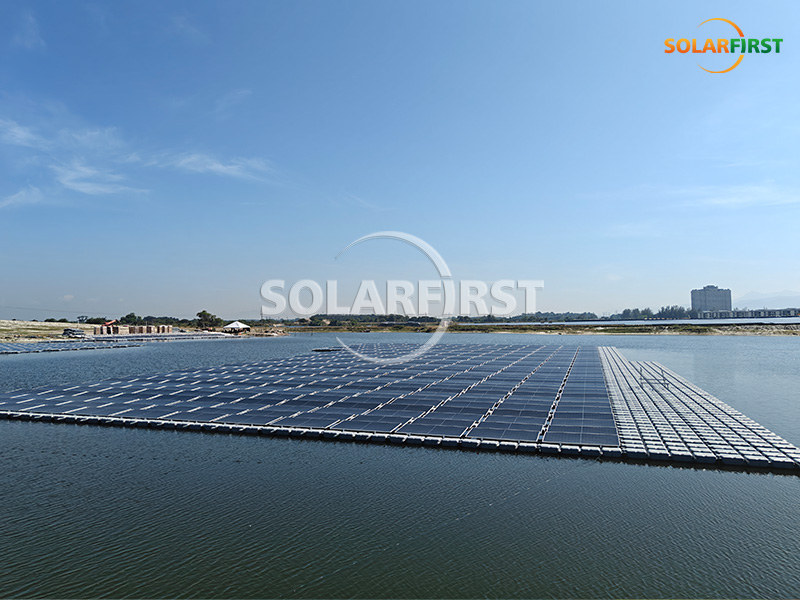

솔라 퍼스트 프로젝트 참고 자료
