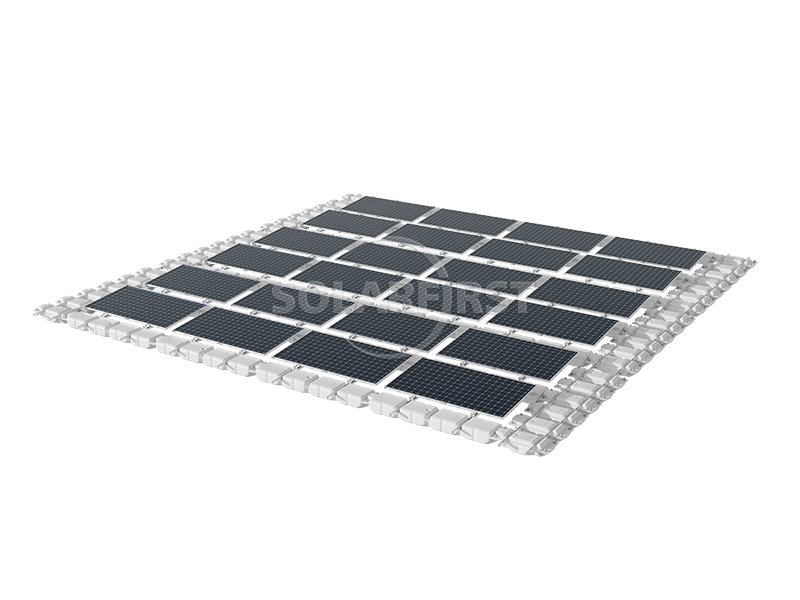

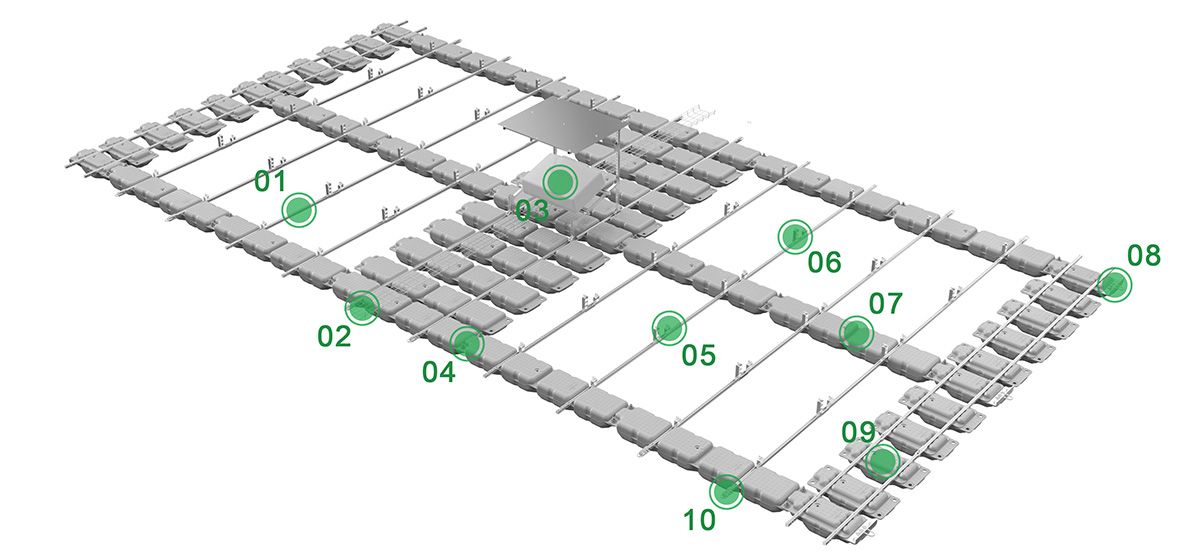

수상 태양광 시스템 마운트 - TGW03 시리즈

I. 편리한 건축 특징

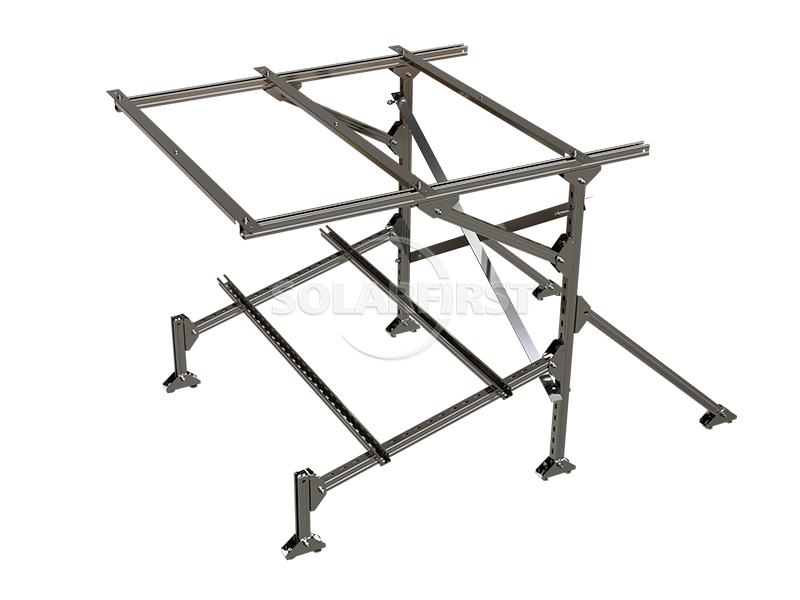

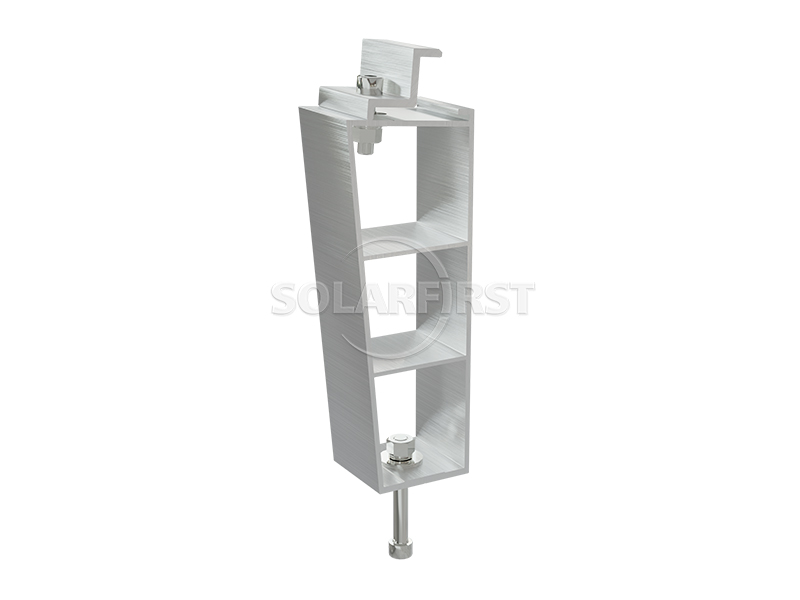

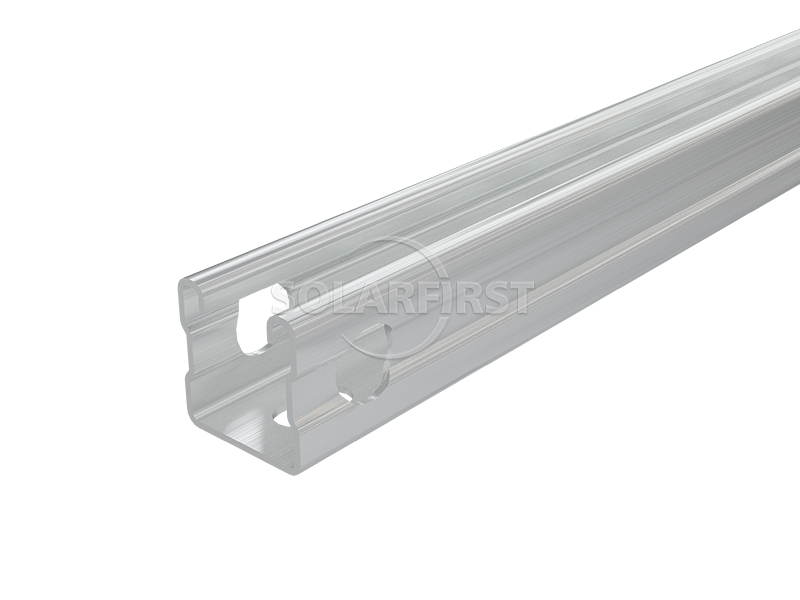

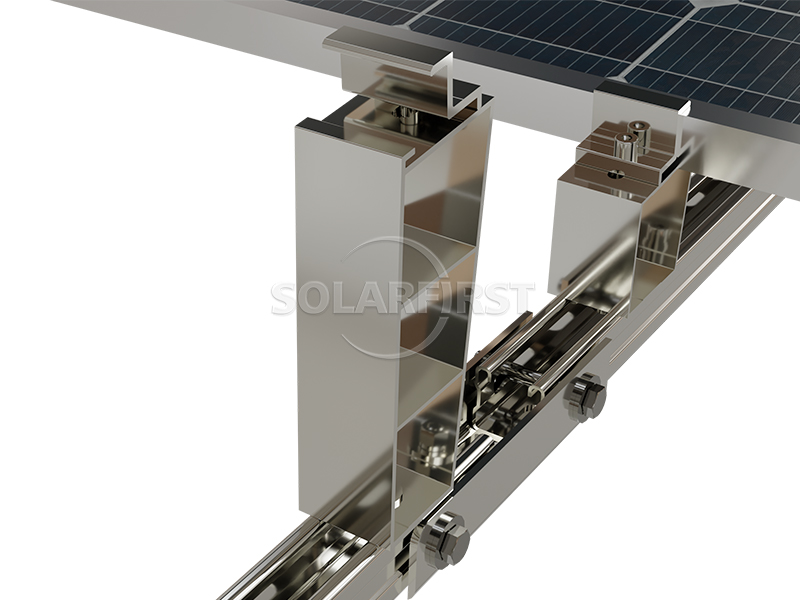

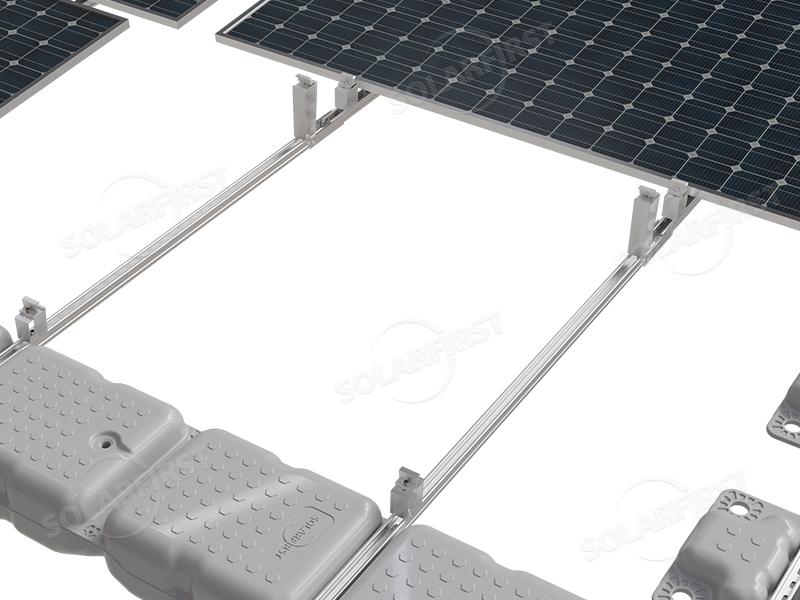

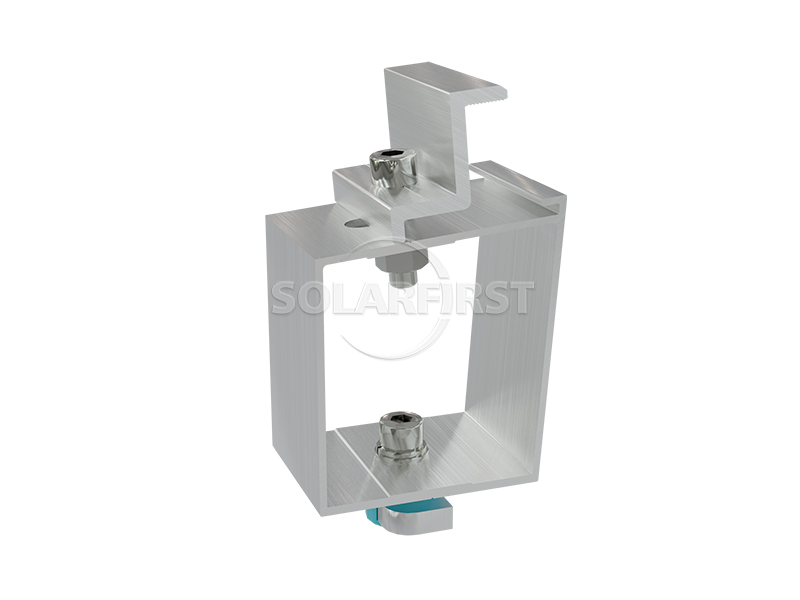

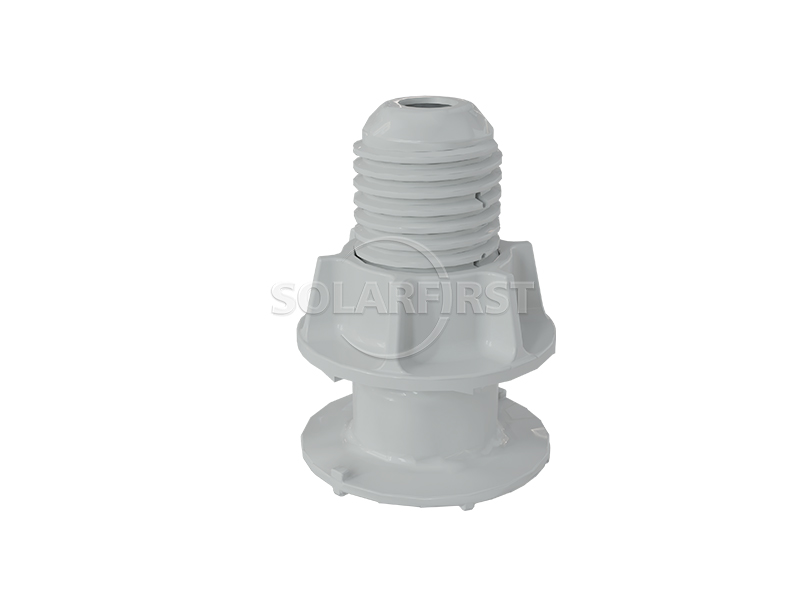

• • 높은 설치 효율성: 가이드 레일과 전/후방 지지 구조 설계가 비교적 간단하고 설치 과정이 명확하며 시공 작업이 편리하여 현장 작업 주기를 상당 부분 단축할 수 있습니다.

• • 유연한 배치 조정: 태양광 모듈 간 간격은 다양한 위도 및 설치 경사각의 실제 요구 사항에 따라 적응적으로 조정할 수 있어 태양광 모듈의 집광 효율을 향상시키는 데 도움이 됩니다.

II. 시스템 적응성

• • 조절 가능한 설치 각도: 모듈 설치 시 기울기 각도는 0°에서 15° 범위 내에서 조절 가능하여 다양한 지역의 일조 조건에 편리하게 맞출 수 있습니다.

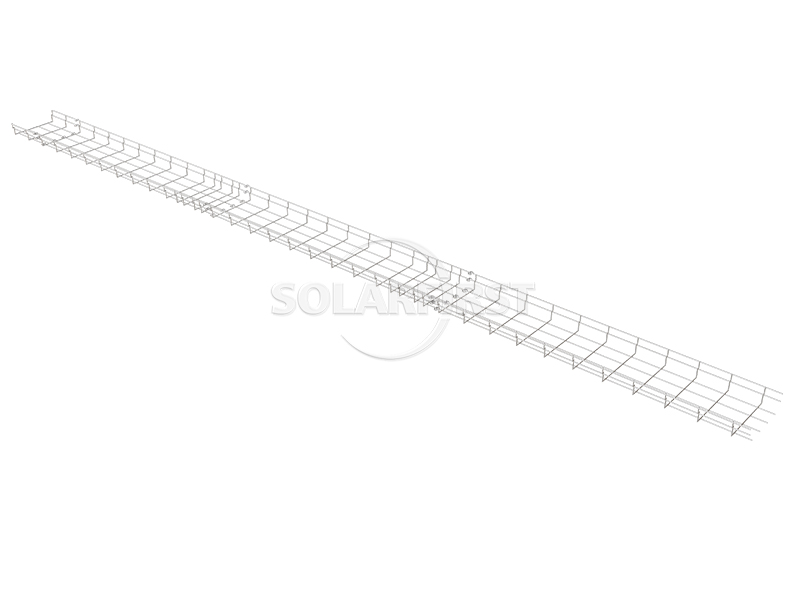

• • 유연한 배선 방식: 케이블 채널은 현장 배치에 따라 남북 방향 또는 동서 방향으로 유연하게 설치할 수 있어 다양한 현장의 케이블 배선 요구 사항에 맞춰 조정할 수 있습니다.

• • 다양한 고정 방식: 육상 파일 고정, 수중 파일 고정, 콘크리트 블록 고정 등 다양한 고정 방식을 지원하여 다양한 수역 바닥의 지질 조건에 적응할 수 있습니다.

III. 안전 성능상의 이점

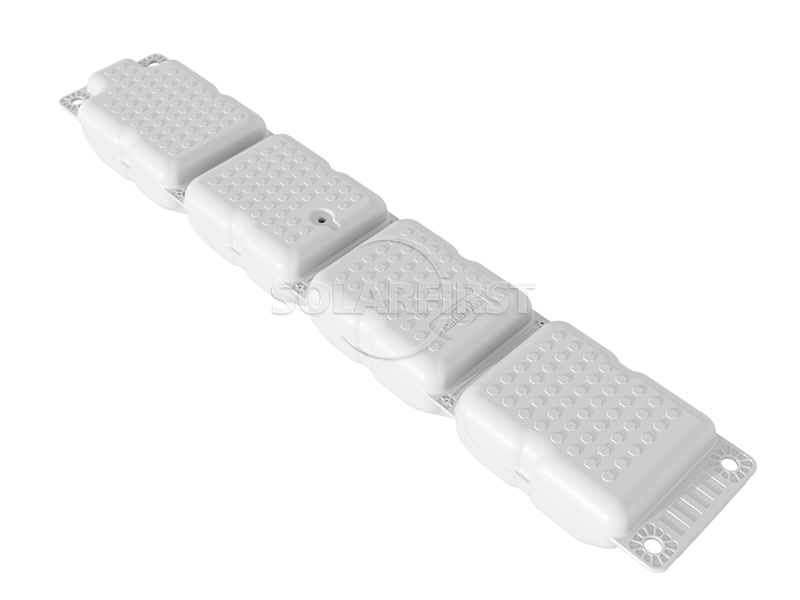

• • 운용 및 유지보수 안전 설계: 운용 및 유지보수 통로의 폭은 460mm 이상이어야 하며, 부유체의 단위 면적당 부력은 198kg/㎡ 이상이어야 합니다. 운용 및 유지보수 통로의 중첩 설계는 부력을 안정적으로 전달하여 운용 및 유지보수 작업자의 안전을 확보합니다.

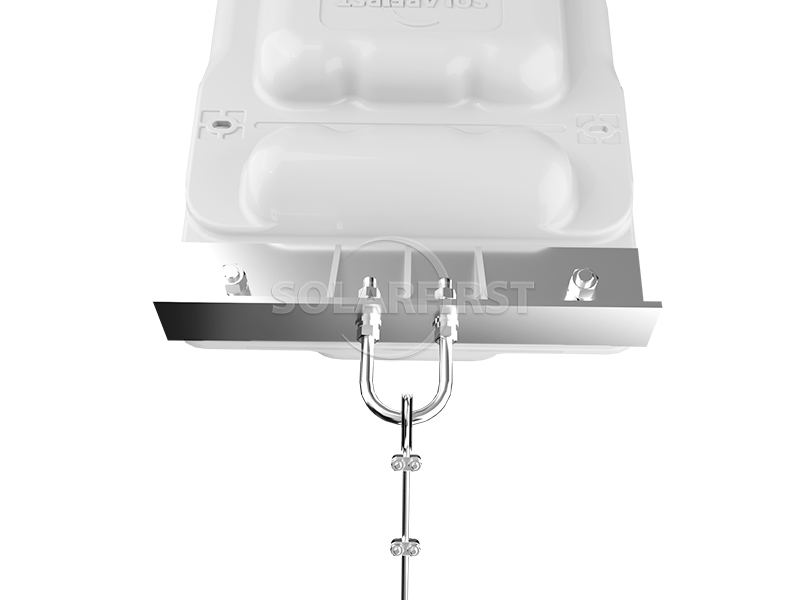

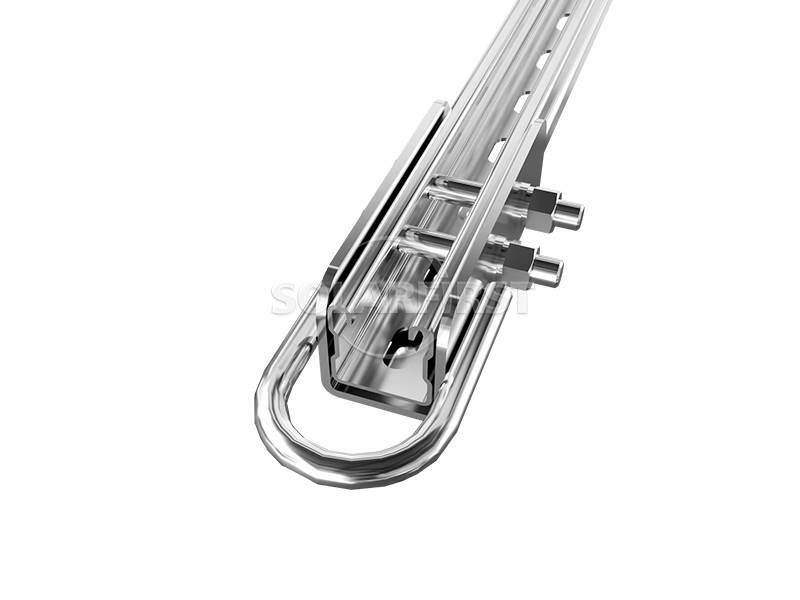

• • 하중 경감 설계: U자형 강철 연결재는 힌지 구조를 채택하여 바람이나 파도와 같은 환경 하중에 의해 발생하는 힘을 일정 정도 경감시킬 수 있어 시스템의 전반적인 안정성에 긍정적으로 기여합니다.

• • 내풍성: 제3자 기관인 SGS에서 특정 시험 조건 하에 실시한 결과, 본 시스템은 풍속 50m/s를 견딜 수 있는 것으로 나타났습니다. 부유체의 전반적인 강도는 우수하며, 시험 중 손상이나 심각한 변형은 관찰되지 않았습니다.

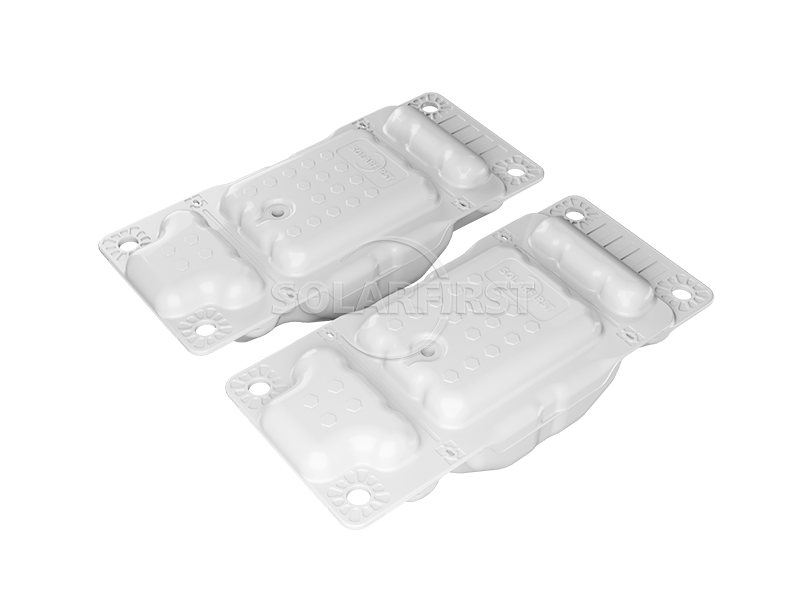

• • 종합적인 시험 및 인증: 본 제품은 부력 시험, 부유체 풍동 시험, 표면 집중 하중 시험, 환경 균열 저항성 및 밀도 시험, 화학 부식 저항성 시험 등 다양한 측면을 포괄하는 완벽한 부유체 시험 보고서를 보유하고 있어 제품의 신뢰성을 보장합니다.

• • 설계 수명: 본 시스템은 25년의 수명을 기준으로 설계되었으며, 적절한 운영 및 유지 관리 조건 하에서 장기간 안정적으로 작동할 수 있어 수력-태양광 하이브리드 시스템과 같은 장기 프로젝트의 요구 사항을 충족합니다.

IV. 적용 대상 수역

• • 이 기술은 호수, 저수지, 강(유속이 느린 구간), 광산 침하 지역 등 다양한 수면에 널리 적용될 수 있습니다. 수질 조건 및 수위 변화에 대한 적응성이 뛰어나며 실용성이 매우 높습니다.

매개변수

설치	수면

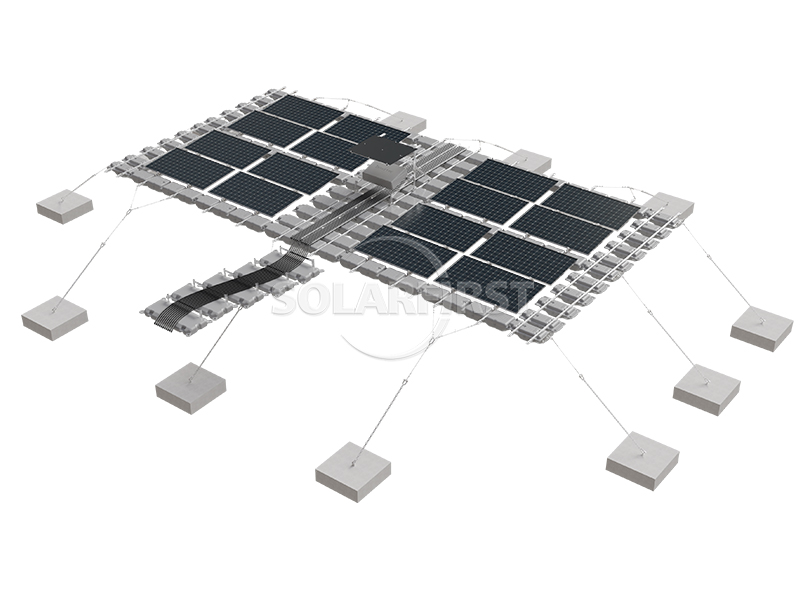

앵커링 방법	육상 말뚝 앵커/수중 말뚝 앵커/콘크리트 블록 앵커
수면 파도 높이	≤0.5m
표면 유량	≤0.5m/s
풍하중	최대 60m/s
적설량	0.5kn/m²
기울기 각도	5°, 10°, 15°
표준	GB50009-2012, EN1990: 2002, ASCE7-05/ASCE7-10, AS/NZS1170, JIS C8955: 2017
재료	HDPE, 양극 산화 알루미늄 AL6005-T5, 스테인리스강 SUS304, 아연-알루미늄-마그네슘 코팅강
보증	10년 보증





적용 가능한 시나리오

▪ 저수지 및 호수: 항해가 불가능하거나 식수원 보호 구역으로 지정된 수역으로서, 어류-태양광 하이브리드 또는 순수 태양광 발전 시스템을 설치하기에 적합한 지역.



▪ 유속이 느린 강과 수로: 유속이 느리고 수위가 비교적 안정적인 하천 구간.



▪ 광산 지반 침하 지역: 물이 고여 있는 폐광산 구덩이는 복구가 어려운 토지 자원을 효과적으로 활용할 수 있는 곳이다.



▪ 폐수 처리 시설 및 양식장: 수역의 기능이 수역의 전반적인 목적과 충돌하지 않아 다기능 공간 활용이 가능한 경우.



중요 사항:

▶ 예비 조사 요건:

수심, 수위 변동, 최대 풍속, 최대 파고, 결빙 하중(해당되는 경우) 및 물의 부식성에 대한 상세한 조사가 필요합니다. 이 데이터는 앵커 및 부유체 설계에 필요한 자료로 활용될 것입니다.



▶ 앵커링 설계에는 특별 평가가 필요합니다.

앵커 고정 방식과 계류 계획은 앵커 고정 실패로 인한 시스템 표류 또는 충돌을 방지하기 위해 지질학적 및 수문학적 조건을 기반으로 경험이 풍부한 기술 부서에서 설계해야 합니다.



▶ 생물오염 방지 조치:

따뜻한 해역에서 장기간 운항할 경우 조류나 조개류와 같은 생물 오염이 발생할 수 있습니다. 수질 조건을 고려하여 추가적인 방오 코팅이나 정기적인 세척이 필요한지 평가하는 것이 좋습니다.



▶ 정기 점검 및 유지보수:

여기에는 부유체의 무결성, 연결부의 조임 상태, 앵커 케이블 마모 및 전기 배선 절연 상태 점검이 포함됩니다. 분기별 또는 연간 유지보수 계획을 수립하는 것이 좋습니다.



▶ 극한 기상 대응:

태풍, 강한 대류, 극한의 추위/결빙과 같은 극한 기상 현상이 잦은 지역에서는 극한 하중 조건에서의 시스템 안전성을 평가해야 합니다. 임시 보강이나 구성 요소 기울기 조정이 필요할 수 있습니다.



▶ 생태 및 환경적 영향:

부유식 태양광 발전 시스템은 수중 조명 및 용존 산소에 영향을 미칠 수 있습니다. 환경적으로 민감한 수역에서는 사전에 생태 영향 평가를 실시하고 필요에 따라 광 투과 구역 또는 산소 공급 장비를 설치하는 것이 좋습니다.





요약

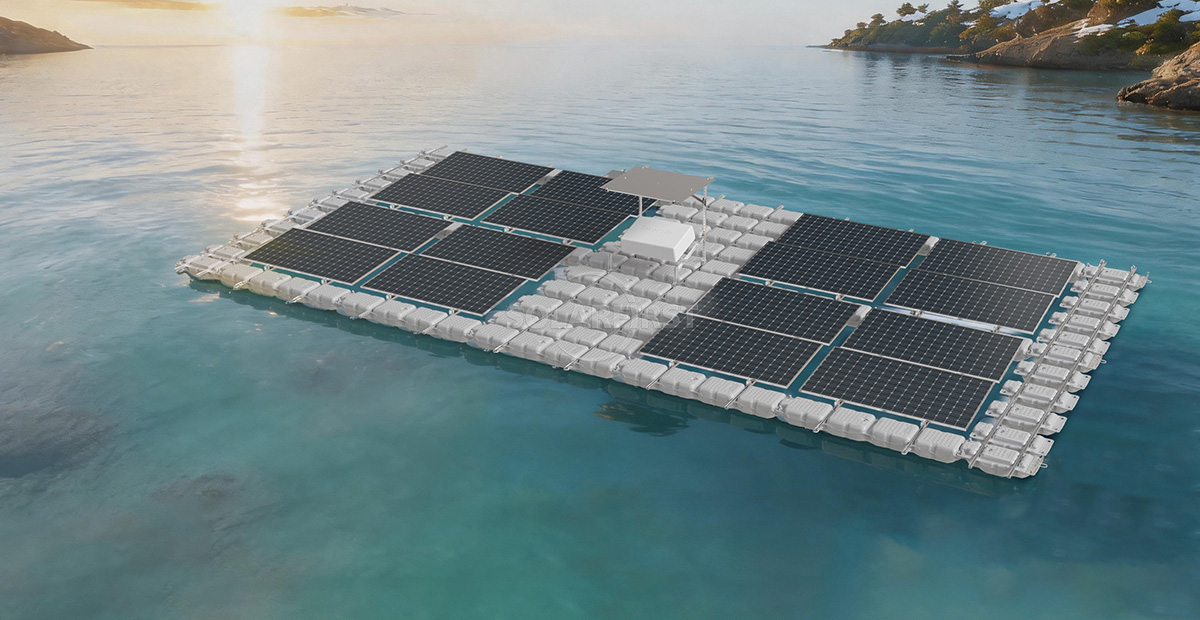

수상 태양광(PV) 시스템은 수중 공간과 태양광 발전을 결합한 기술 솔루션을 제공합니다. 모듈식 부유 구조를 기반으로 하는 이 제품은 조절 가능한 지지대, 경첩식 연결 장치 및 다양한 고정 방식을 통합하고 있으며, 설치 용이성, 시스템 적응성 및 구조적 안전성을 고려하여 설계되었습니다. 제3자 테스트를 통해 일반적인 작동 조건에서 우수한 내풍성과 장기 운영 가능성이 검증되었습니다. 호수, 저수지, 탄광 침하 지역과 같은 다양한 비항해 수로에 적합합니다. 그러나 실제 엔지니어링 적용에서는 시스템의 전체 수명 주기 동안 안정성과 안전성을 보장하기 위해 특정 수문학적, 지질학적 및 기상 조건에 따른 맞춤형 설계와 정기적인 유지 관리가 필수적입니다.
