내 프로젝트를 설치할 수 있을까요? 설치 과정에 문제가 있을까요?

지난 글에서 우리는 "알루미늄 합금 브래킷 + 나선형 지반 앵커" 시스템의 내구성과 안전성을 자세히 분석했습니다. 이 시스템은 17등급 태풍에도 견딜 수 있고, 30년간 부식에 강하며, 나선형 지반 앵커는 3톤 이상의 인양력을 자랑합니다. 이제 좀 더 현실적인 질문이 생깁니다. 제가 선택한 부지에 이 시스템을 설치할 수 있을까요? 그리고 설치 과정은 얼마나 어려울까요?

결국 아무리 훌륭한 제품이라도 설치가 복잡하거나 시간이 오래 걸리거나 심지어 주변 환경을 훼손한다면 소용이 없습니다. 오늘은 이러한 세 가지 주요 문제, 즉 적용 시나리오, 설치 과정, 환경 영향에 대해 한꺼번에 명확히 설명드리겠습니다.

Ⅰ 어떤 지형에도 설치가 가능한가요? 적용 가능한 시나리오는 무엇인가요?

우선 명확히 해야 할 점은 나선형 말뚝 기술은 원래 복잡한 지형을 위해 설계되었다는 것입니다.

기존의 콘크리트 기초는 부지 평탄화 및 토공사가 필요합니다. 특히 경사지나 산악 지역에서는 평탄화 작업만으로도 상당한 어려움이 따릅니다. 그러나 나선형 말뚝 기초는 "기계적 비틀림" 방식을 이용하여 토양을 관통하므로 부지 평탄화 작업이 필요 없습니다. 또한 지형에 따라 지지 구조물의 높이를 직접 조절할 수 있어 훨씬 더 유연하게 적용할 수 있습니다.

구체적으로, 이 시스템의 "적용 범위"는 여러 가지 까다로운 시나리오를 포괄합니다.

언덕과 산, 바로 이런 지형에서 나선형 말뚝 공법이 탁월한 성능을 발휘합니다. 산산신에너지가 출시한 조절식 나선형 말뚝 지지 시스템은 언덕, 산, 사막 평원, 암반 등 복잡한 지반 환경에 폭넓게 적용할 수 있습니다. 태양광 발전 설비 설치 프로젝트에서 실제 사용 사례를 확인할 수 있습니다. 경사면에는 지표면 아래에 돌이 많아 기존 굴착 방식으로는 시공 속도가 매우 느립니다. 하지만 나선형 말뚝 공법으로 전환한 후에는 "전문 장비를 이용해 속이 빈 강철 말뚝을 나사처럼 땅에 박아 넣으니 시공 속도가 급격히 향상되었습니다."

• 비치랜드 산둥성 둥잉에 건설된 10MW 지상형 태양광 발전소는 중국에서 최초로 나선형 말뚝 공법을 적용한 태양광 발전소입니다. 이 프로젝트는 광활한 해안 지대를 활용하고 있으며, 연약하고 가소성이 높은 토양으로 인해 변형이 잦고 지지력이 낮으며 지하수위가 높은 해안 사구 지대에 위치해 있습니다. 기존의 콘크리트 기초는 시공이 매우 어려웠지만, 나선형 말뚝 공법을 통해 이러한 문제를 성공적으로 해결했습니다.

• 사막과 고비 사막 - 나선형 말뚝은 사막, 초원, 고비 사막, 동토층과 같은 특수한 지질 조건에도 적용 가능합니다. 중국교통건설공사는 사막 지질 조건에서 나선형 앵커 말뚝 기술의 타당성을 검증했습니다. 그들의 접근 방식은 "나선형 날개가 달린 말뚝 본체를 운반하고 회전시켜 지면에 나사처럼 박아 넣는 것"입니다. 날개가 모래층을 층층이 '물어' 안정적인 지지대를 형성합니다.

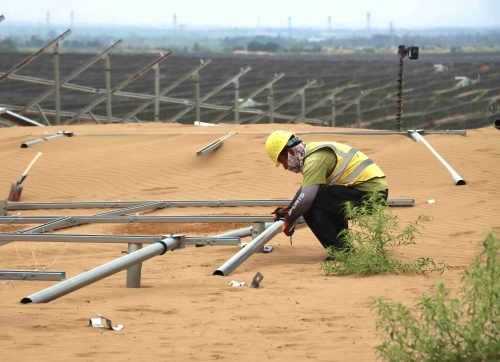

(사진은 다음에서 가져온 것입니다.)무威日报）

• 경사진 지형 - 알루미늄 지중형 태양광 시스템은 나선형 말뚝 기초 또는 콘크리트 줄기초 두 가지 방식을 채택합니다. 수직 및 수평 방향 모두 조정이 가능하여 현장 설치 오류를 효과적으로 보정할 수 있습니다. CHIKO의 Alu-TWC 시스템은 어떤 지형이나 기초에도 적용 가능하다는 점을 더욱 명확히 보여줍니다.

• 영구동토 지역에서 - 나선형 말뚝은 기후 조건의 영향을 받지 않고 시공할 수 있습니다. 시공 과정에서 말뚝 끝단이 영구동토층 아래로 관통하기만 하면 됩니다.

하지만, 이 지열 시스템은 지붕 설치가 일반적인 설치 시나리오는 아니라는 점을 유념해야 합니다. 지붕 설치용 태양광 시스템은 일반적으로 평지붕용 무게추 시스템이나 기와 고정 장치와 같은 전용 지지 시스템이 필요합니다. 지붕 설치가 필요한 경우, 해당 지붕 지지 제품을 선택하는 것이 좋습니다.

경사각을 조절할 수 있으며 다양한 위도에서 사용할 수 있습니다.

태양광 패널만으로는 충분하지 않습니다. 태양의 방향에 따라 "각도를 조절할 수 있어야" 합니다. 이 시스템은 경사각 조절 측면에서도 매우 유연하며, 대부분의 제품은 0°에서 60°까지 연속 또는 단계적 조절을 지원합니다. 즉, 저위도에서 고위도 지역에 이르기까지 경사각 조절을 통해 발전 효율을 극대화할 수 있습니다.

Ⅱ "말뚝 박기 및 굴착 불필요" - 정말일까요? 공사 기간을 얼마나 단축할 수 있을까요?

이 질문은 프로젝트 관리자와 발주자에게 직접적인 감명을 줄 수 있습니다.

"말뚝을 박거나 굴착 작업을 하지 않고"라는 말은 정말 맞는 말입니다.

나선형 말뚝 기초의 정의만 봐도 모든 것을 알 수 있습니다. 특수 장비를 사용하여 지반에 삽입되는 나선형 날개가 달린 용융 아연 도금 강관을 사용합니다. 부지 평탄화 작업이 필요 없고, 토공사도 없습니다. 다시 말해, 기초 구덩이를 파고, 거푸집을 설치하고, 콘크리트를 타설하고, 28일 동안 양생을 기다릴 필요가 없습니다. 타설도, 굴착도, 양생 기간도 필요 없는 것입니다.

건설 관련 자료를 보면 그 격차는 매우 큽니다.

• 단일 파일 설치 시간: 기존의 단일 지점 콘크리트 기초 시공 방식은 다음 단계로 넘어가기 전에 최소 3~7일의 양생 기간이 필요합니다. 반면, 나선형 기술을 이용한 단일 말뚝 시공은 단 3~10분 만에 완료되며, 상부 구조물 설치도 당일에 가능합니다.

• 전체 공사 기간: 신장 사막 지역의 10MW 규모 태양광 발전 프로젝트에서, 기존 콘크리트 기초를 사용했을 때는 1MW 건설에 45일이 걸렸지만, 나선형 말뚝 기초로 전환한 후에는 1MW 건설에 단 15일밖에 걸리지 않아 전체 건설 기간이 60% 단축되었고, 자재 운송량도 50% 감소했습니다. 사막 지역에서는 건설 자재 운송량이 1톤 줄어들 때마다 수천 위안의 운송비를 절약할 수 있습니다.

• 대규모 프로젝트 사례: 200메가와트 규모의 태양광 발전 프로젝트에서 10만 개 이상의 기초를 나선형 말뚝 공법으로 시공한 결과, 기존 공법보다 두 달 일찍 완공할 수 있었습니다.

그렇다면 설치팀에 필요한 자격과 장비는 무엇일까요?

장비 측면에서 보면, 나선형 말뚝 시공에는 복잡하고 대형의 장비가 필요하지 않습니다. 유압식 말뚝 박기 헤드가 장착된 전용 굴삭기만 있으면 작업이 완료됩니다. 일부 소형 장비는 1~2명만으로도 조작이 가능합니다. 대규모 상업용 태양광 발전 프로젝트의 경우, 시공 품질과 안전을 보장하기 위해 시공팀은 일반적으로 기초 및 기반 공학 분야의 전문 자격(예: 3급 이상)을 보유해야 합니다. 소규모 주택 또는 농장 프로젝트의 경우에도 경험이 풍부한 시공팀이 작업을 수행할 수 있지만, 현장 조사 및 지질 평가는 전문팀에 맡기는 것이 좋습니다. 실제 사례에서 알 수 있듯이, "복잡한 지형에서 전문 설계자가 초기 단계부터 현장 조사를 수행하면 우회 경로를 훨씬 줄일 수 있습니다."

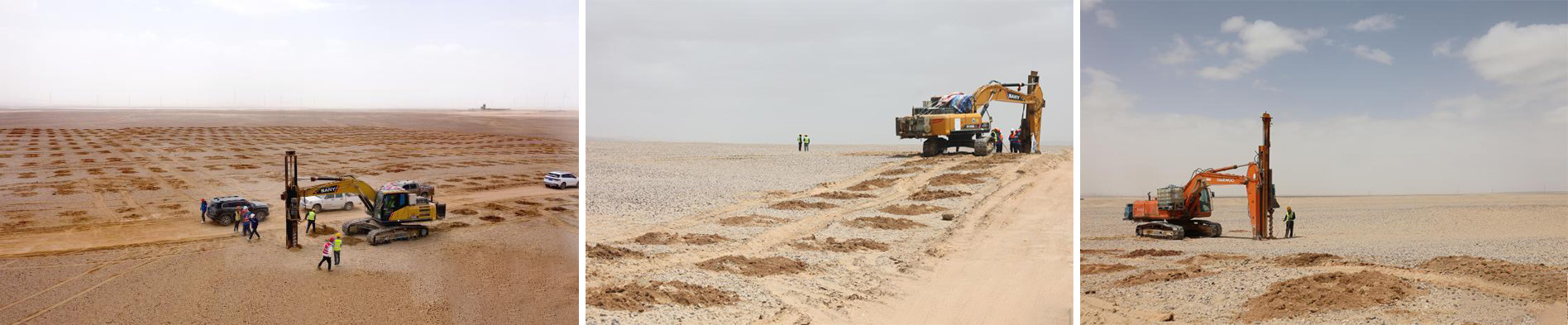

(사진은 中國西藏网에서 발췌)

III. 이것은 진정으로 환경 친화적인 해결책일까요?

녹색 및 저탄소 개발이라는 현재의 추세 속에서 이 문제는 점점 더 중요해지고 있습니다.

네, 그렇습니다. 나선형 말뚝이 "최소 침습형 기초"라고 불리는 주된 이유는 다음과 같습니다.

• 지표 식생 보호 극대화: 나선형 말뚝 시공 시에는 지정된 위치에 말뚝만 삽입하면 되므로 기존 토양 구조에 대한 교란이 최소화됩니다. 기존의 대규모 기초 굴착 공법과 비교했을 때, "지표 식생에 대한 피해가 최소화된다"고 할 수 있습니다.¹⁹ 실제 프로젝트에서도 나선형 말뚝 시공 후 부지의 생태적 상태가 빠르게 원래 상태로 복원되는 것이 입증되었습니다.

• 건설 폐기물이 거의 발생하지 않습니다. 나선형 말뚝 공법은 콘크리트, 모래, 철근 등의 건축 자재를 많이 필요로 하지 않으며, 폐토나 건설 폐기물도 발생하지 않습니다. 농경지, 초원, 경사지, 갯벌과 같은 민감한 지역에서는 시공 후 흔적이 거의 남지 않습니다.

• 재활용 및 재사용 가능: 나선형 말뚝은 뽑아내어 재사용할 수 있습니다. 재사용률은 95% 이상에 달하며, 이는 콘크리트 기초와는 비교할 수 없을 정도로 우수합니다.

• 명확한 탄소 감축 효과: 데이터에 따르면 메가와트(MW) 규모의 태양광 발전 프로젝트에서 콘크리트 기초를 나선형 파일로 교체하면 약 1.3톤의 탄소 배출량을 줄일 수 있으며, 이는 나무 70그루를 심는 것과 같은 효과입니다.

• 배수 시스템에 영향 없음: 나선형 말뚝 설치 후 투수성이 매우 우수하여 현장의 기존 배수 시스템에 영향을 미치지 않습니다.

전반적으로 이 시스템은 태양광 발전의 친환경적 특성을 충족할 뿐만 아니라, 시공 과정 자체도 진정한 저탄소 및 친환경 솔루션입니다. 생태적으로 민감한 지역이나 환경 보호 요건이 있는 프로젝트의 경우, 나선형 말뚝 공법은 의심할 여지 없이 더 나은 선택입니다.

요약: 선택할 가치가 있을까요?

원래 질문으로 돌아가서, 이 시스템을 설치할 수 있습니까? 그리고 설치 과정은 어렵습니까?

답은 간단합니다. 설치가 가능하며 매우 편리합니다.

• 적용 시나리오: 언덕, 산, 갯벌, 모래밭, 경사면 등 거의 모든 지형에 사용 가능합니다. 0°에서 60°까지 조절 가능한 경사각으로 다양한 위도에 적응할 수 있습니다.

• 설치 효율성: "말뚝 박기나 굴착 작업이 필요 없습니다." 이는 사실입니다. 시공 기간은 몇 주에서 단 며칠로 단축됩니다. 말뚝 하나를 박는 데는 3분에서 10분밖에 걸리지 않습니다.

• 환경적 이점: 식물 손상을 최소화하고, 건설 폐기물이 전혀 발생하지 않으며, 재활용이 가능하고, 탄소 배출량 감소에도 기여합니다.

기존 콘크리트 기초와 비교했을 때, 알루미늄 합금 지지대와 나선형 지반 앵커를 이용한 이 시스템은 설치 편의성과 환경 친화성 측면에서 뚜렷한 장점을 가지고 있습니다. 물론 주의해야 할 사항도 있습니다. 예를 들어, 적절한 말뚝 길이와 날 규격은 지질 조건에 따라 선택해야 하며, 사전 지반 조사 또한 필수적입니다. 연약한 얕은 토양층은 특별한 처리가 필요할 수 있습니다. 또한, 부식성이 강한 토양이나 암반 기초에서는 나선형 말뚝의 적용이 제한적일 수 있습니다.

하지만 대다수의 일반적인 지면, 언덕, 해변 및 모래밭 프로젝트의 경우, 이 시스템은 태양광 지지 구조물에 있어 의심할 여지 없이 더 효율적이고 환경 친화적이며 안전한 솔루션을 제공합니다.

프로젝트가 복잡한 지형, 빠듯한 일정 또는 엄격한 환경 보호 요건에 직면해 있다면 이 기술적 접근 방식을 진지하게 고려해 볼 만합니다.
